Der Design-Modus unterstützt AC-gekoppelte und DC-gekoppelte Speicherarchitekturen sowie batterieintegrierte Hybridwechselrichter. Speicherkomponenten werden vollständig in Ihrer elektrischen Konfiguration, Stückliste, Preisgestaltung und Exporten berücksichtigt.
In diesem Artikel behandeln wir:
Speicherkonfigurationen
Unterstützte Ausrüstung
- AC-Batterien
- DC-Batterien
- Nur Speicherwechselrichter
- Hybridwechselrichter (mit separaten Batterien verwendet)
- Batterieintegrierte Hybridwechselrichter, wie Powerwall 3 – eine einzelne Einheit, die Batterie und Wechselrichter kombiniert
Speichersystemtypen
AC-gekoppelter Speicher
In einem AC-gekoppelten System wird die Batterie über einen nur für Speicher vorgesehenen Wechselrichter auf der AC-Seite des Systems angeschlossen. Da die Verbindung erst nach der Umwandlung der Solarenergie in AC erfolgt, kann die Batterie nicht direkt an Solar angeschlossen werden.
DC-gekoppelter Speicher
In einem DC-gekoppelten System wird die Batterie auf der DC-Seite an einen Hybridwechselrichter angeschlossen. Solarenergie kann direkt gespeichert werden, ohne zuerst in AC umzuwandeln, was Umwandlungsverluste reduziert.
Batterieintegrierte Hybridwechselrichter
Batterieintegrierte Hybridwechselrichter – wie Powerwall 3 – kombinieren Batterie und Hybridwechselrichter in einer einzigen Einheit. Sie:
- Können direkt an Solar angeschlossen werden
- Unterstützen Erweiterungseinheiten
- Können manuell oder über Auto-stringer hinzugefügt werden
Hinweis: In Leistungssimulationen verhalten sich batterieintegrierte Hybridwechselrichter wie Wechselrichter, um eine genaue Systemmodellierung zu gewährleisten.
Schaltkonfigurationen
Sie können den Batterietyp, den angeschlossenen Wechselrichter oder die AC/DC-Konfiguration jederzeit ändern. Beim Wechsel:
- entfernt Aurora automatisch inkompatible Verbindungen
- wird die Systemkonfiguration aktualisiert, um die neue Einrichtung widerzuspiegeln
Beispielsweise entfernt der Wechsel von einem Hybridwechselrichter zu einem nur für Speicher vorgesehenen Wechselrichter alle direkten Solarverbindungen, da Speicherwechselrichter nicht an Solar angeschlossen werden können.

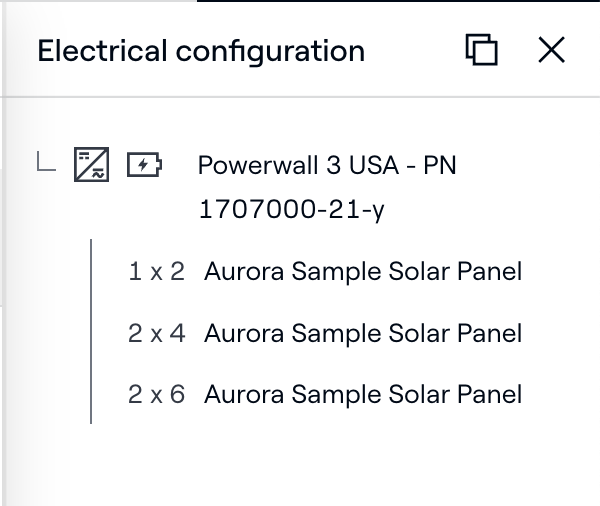

Elektrische Konfiguration
Speicherkomponenten werden in der elektrischen Konfiguration des Systems erfasst:
- Batteriemengen werden pro Wechselrichter erfasst
- Erweiterungseinheiten erhöhen die Gesamtsystemkapazität
- Die Ausgangsleistung hängt sowohl von der Batterie- als auch von der Wechselrichterbewertung ab
Fehlerbehebung bei Speicherkonfigurationen
Speichersysteme können je nach verwendeter Ausrüstung auf verschiedene Weise konfiguriert werden. Jeder Speichertyp hat spezifische Anschlussanforderungen und Einschränkungen. Die folgende Anleitung beschreibt, wie jede Komponente angeschlossen werden sollte, sowie häufig auftretende Probleme bei der manuellen Konfiguration von Speichern.
AC-Batterien
Was sie benötigen
- Müssen auf der AC-Seite des Systems angeschlossen werden
- Benötigen ein Lastzentrum oder einen AC-Anschlusspunkt
- Beinhaltet oder erfordert einen nur für Speicher vorgesehenen Wechselrichter
Häufige Probleme
- Können nicht direkt an Solarmodule angeschlossen werden
- Werden nicht mit nur DC-Komponenten verbunden
- Fehlendes Lastzentrum kann ordnungsgemäßen Anschluss verhindern
Wie man es behebt
- Stellen Sie sicher, dass ein Lastzentrum oder AC-Anschlusspunkt vorhanden ist
- Schließen Sie die Batterie an die AC-Seite des Systems an, nicht an die Module
DC-Batterien
Was sie benötigen
- Müssen an einen kompatiblen Wechselrichter angeschlossen werden: Hybridwechselrichter oder nur Speicherwechselrichter
Häufige Probleme
- Können ohne Wechselrichter nicht direkt an Solarmodule angeschlossen werden
- Verbindungen können verloren gehen, wenn auf einen inkompatiblen Wechselrichter gewechselt wird
- Falsche Wechselrichterauswahl kann die Systemverkabelung unterbrechen
Wie man es behebt
- Koppeln Sie die Batterie mit einem kompatiblen Wechselrichter
- Überprüfen Sie die Verbindungen nach dem Wechsel des Batterie- oder Wechselrichtertyps
Nur Speicherwechselrichter
Was sie benötigen
- Werden nur mit DC-Batterien verwendet
- Nicht an Solarmodule anschließen
Häufige Probleme
- Können nicht an Solarmodule angeschlossen werden
- Wechsel zu einem nur Speicherwechselrichter kann Solarverbindungen entfernen
- Können als nicht verbunden erscheinen, wenn keine Batterie angeschlossen ist
Wie man es behebt
- Nur in batterieeigenen oder AC-gekoppelten Konfigurationen verwenden
- Mit kompatiblen Batterien koppeln
Hybridwechselrichter (mit separaten Batterien verwendet)
Was sie benötigen
- Können angeschlossen werden an: Solarmodule oder DC-Batterien
Häufige Probleme
- Batterie muss weiterhin separat hinzugefügt werden
- Wechsel des Wechselrichtertyps kann Verbindungen unterbrechen
- Falsche Kopplung kann DC-gekoppelte Konfiguration verhindern
Wie man es behebt
- Stellen Sie sicher, dass sowohl Solar als auch Batterie an den Hybridwechselrichter angeschlossen sind
- Überprüfen Sie die Verbindungen nach Änderungen an Systemkomponenten erneut
Batterieintegrierte Hybridwechselrichter (z. B. Powerwall 3)
Was sie benötigen
- Kein separater Wechselrichter erforderlich
- Können direkt an Solarmodule angeschlossen werden
Häufige Probleme
- Können bestehende Wechselrichter entfernen, wenn sie über AutoStringer hinzugefügt werden
- Wechsel weg von diesem Typ kann Solarverbindungen unterbrechen
- Erweiterungseinheiten erscheinen nicht als separate Symbole, was zu Verwirrung führen kann
Wie man es behebt
- Verkabeln Sie die Module direkt an die Einheit
- Verwenden Sie Erweiterungseinheiten statt doppelter Basiseinheiten
- Überprüfen Sie den Inspektor auf korrekte Konfiguration
FAQ
Kann ich verschiedene Speichertypen in einem Design mischen?
Ja. Aurora erzwingt automatisch Kompatibilitäts- und Anschlussregeln, während Sie das System konfigurieren.
Verhalten sich batterieintegrierte Hybridwechselrichter in Simulationen anders?
In Leistungssimulationen verhalten sie sich eher wie Wechselrichter als wie Batterien. Dies gewährleistet eine genaue Systemmodellierung.
