Die K2 Base-Integration sendet Ihr fertiges Aurora-Design an K2 Base, das Planungstool für Montagesysteme von K2 Systems, damit Sie die Unterkonstruktion planen können, ohne Ihr Dach neu zu zeichnen. Aurora öffnet K2 Base in einem neuen Tab, wobei Ihre Projektadresse und Dachflächen zum Import bereitstehen.
In diesem Artikel:
- Bevor Sie beginnen
- Ihr Design an K2 Base senden
- Ihre Dachflächen in K2 Base importieren
- Welche Daten an K2 Base übertragen werden
- FAQ
- Verwandte Artikel
Bevor Sie beginnen
- Sie benötigen ein K2 Base-Konto. Wenn Sie beim Öffnen von K2 Base nicht angemeldet sind, wird zuerst die Anmeldeseite angezeigt. Nach der Anmeldung können Sie fortfahren.
- Aurora muss die Integration für Ihr Konto aktivieren. Aurora führt die Integration schrittweise für Konten in Europa ein. In Aurora ist keine weitere Einrichtung erforderlich. Wenden Sie sich an Ihren Account Manager oder den Support, um einen frühzeitigen Zugriff anzufordern.
- Schließen Sie Ihr Dachmodell in Aurora ab, bevor Sie es senden, damit K2 Base Ihre endgültigen Maße erhält.
Ihr Design an K2 Base senden
Sobald Ihr Design in Aurora fertiggestellt ist, können Sie es direkt aus dem Designmodus in K2 Base öffnen. Diese Schritte führen Sie vom Menü Komponenten zu einem neuen K2 Base-Projekt.
- Öffnen Sie Ihr Design im Designmodus.

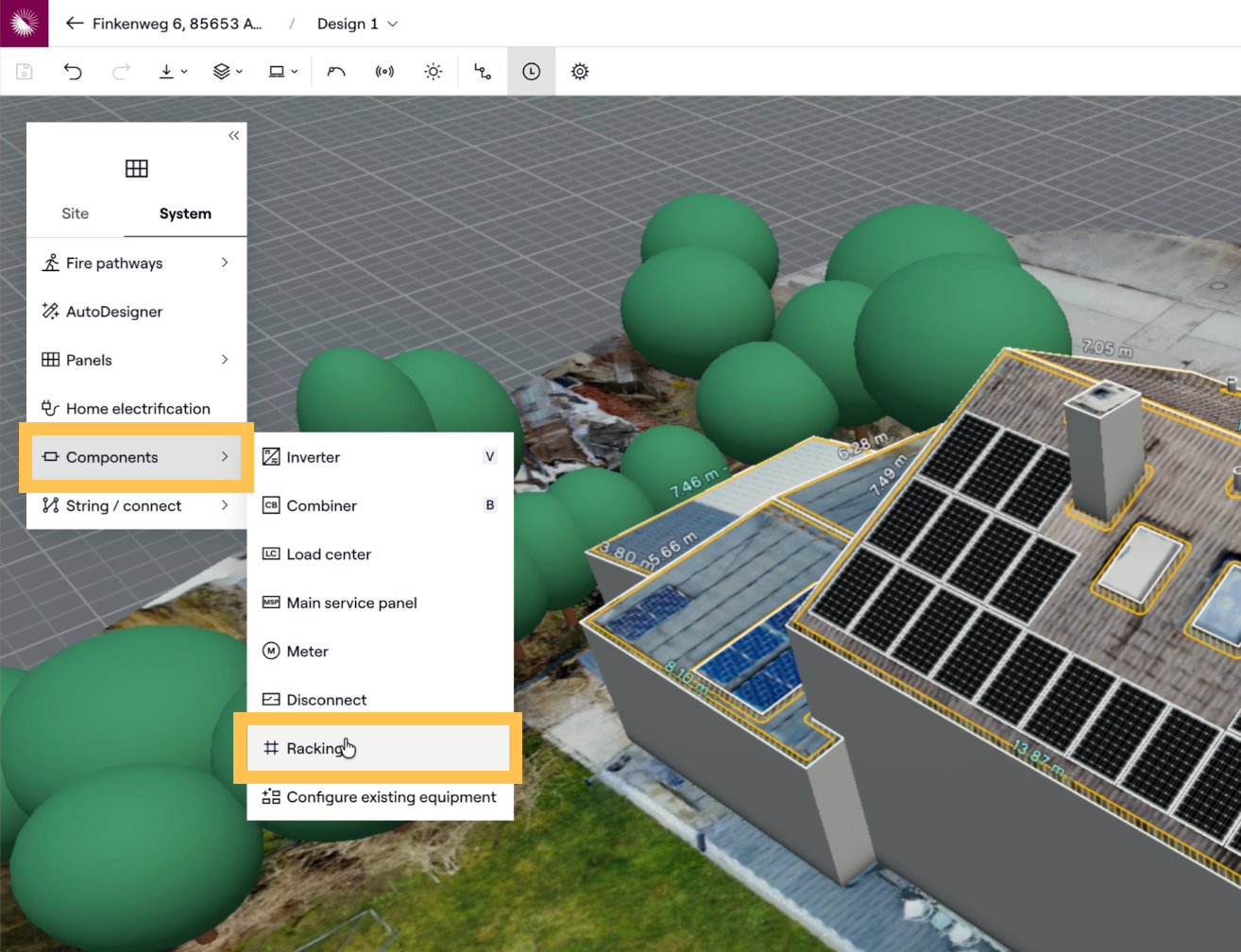

- Klicken Sie im linken Bereich auf System und dann auf Komponenten.
- Klicken Sie auf Unterkonstruktion.

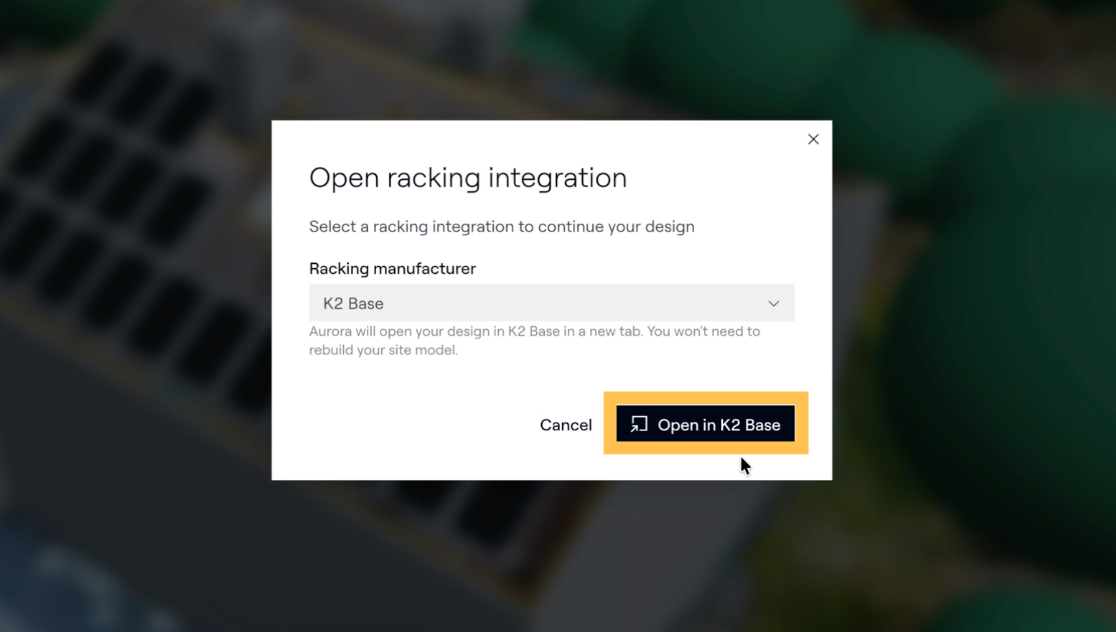

- Wählen Sie im Fenster Unterkonstruktionsintegration öffnen unter Hersteller der Unterkonstruktion die Option K2 Base aus.
- Klicken Sie auf In K2 Base öffnen.
K2 Base wird in einem neuen Tab auf dem Bildschirm PROJEKT ERSTELLEN geöffnet. Ihre Projektadresse ist bereits eingetragen. Aurora sendet Ihr Design mit dem Stand, der zuletzt gespeichert wurde, als Sie auf In K2 Base öffnen klicken.
Ihre Dachflächen in K2 Base importieren
In K2 Base erstellen Sie das Projekt, geben die erforderlichen Lastangaben ein und importieren anschließend Ihre Dachflächen einzeln aus Aurora.

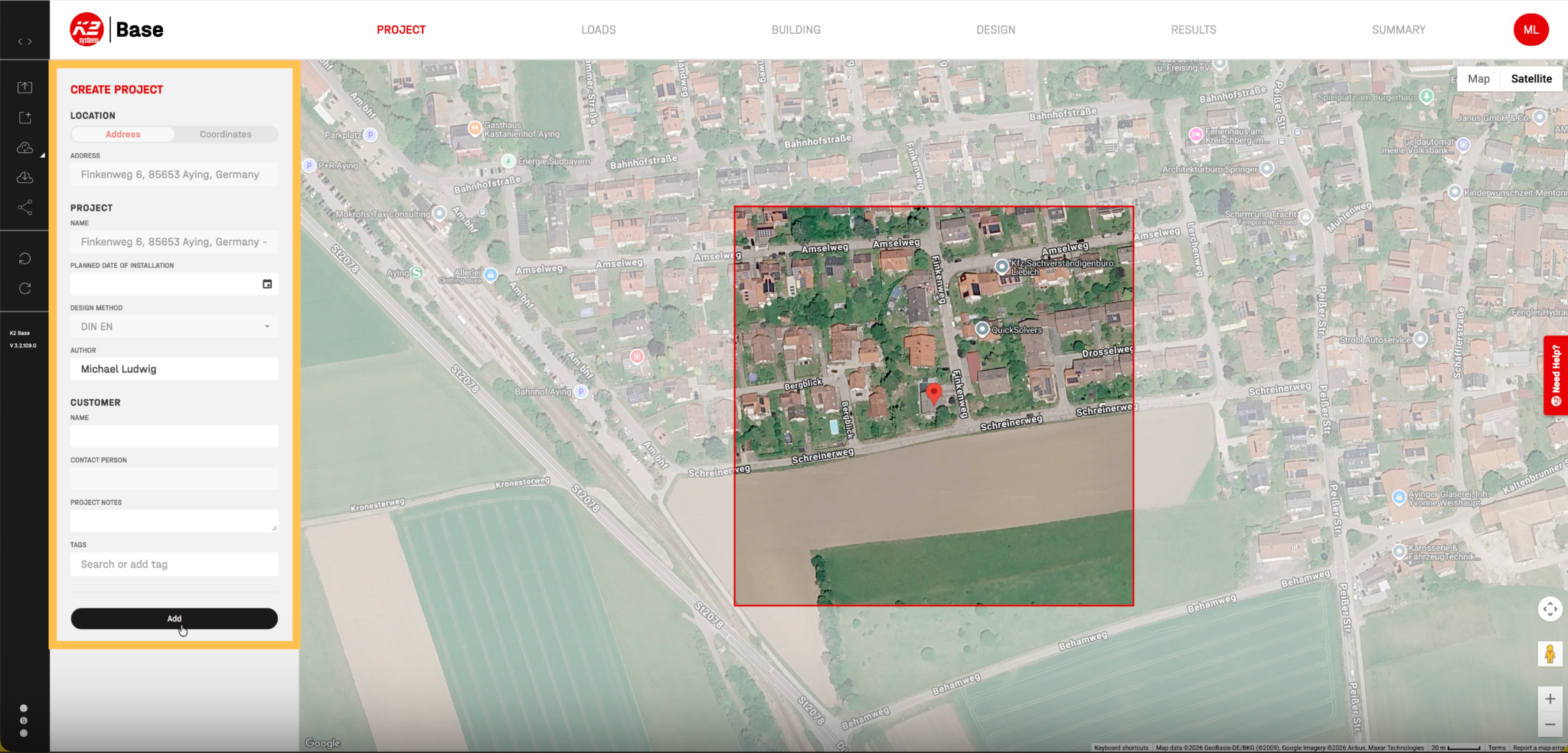

- Überprüfen Sie unter PROJEKT ERSTELLEN die vorausgefüllten Angaben ADRESSE und NAME, fügen Sie bei Bedarf weitere Angaben hinzu und klicken Sie auf Hinzufügen.

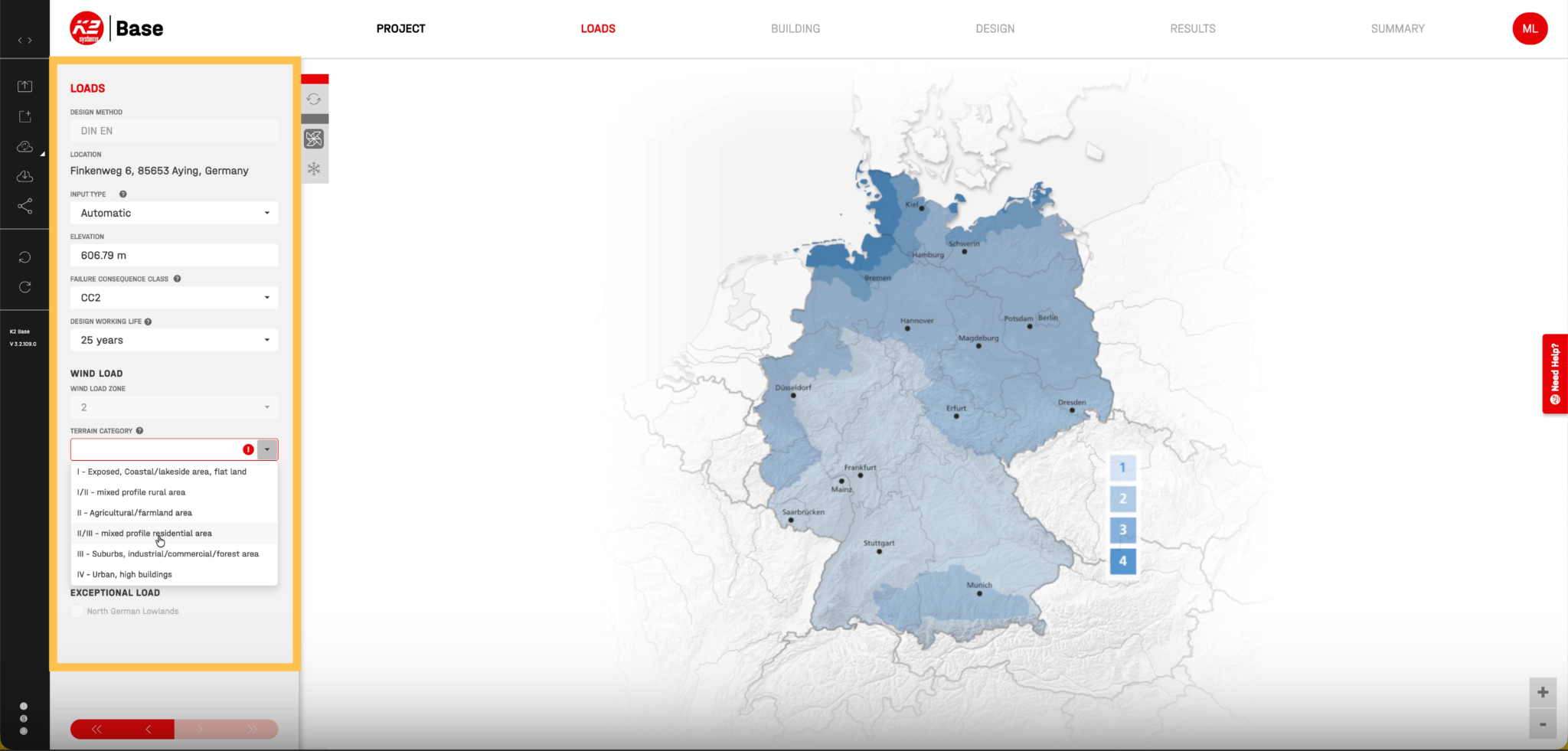

- Füllen Sie unter LASTEN die erforderlichen Felder aus: KLASSE DER VERSAGENSFOLGEN, NUTZUNGSDAUER DES DESIGNS und GELÄNDEKATEGORIE. K2 Base ermittelt die Wind- und Schneelasten automatisch anhand Ihres Standorts.
- Gehen Sie zu GEBÄUDE. Dieser Bereich wird verfügbar, sobald die erforderlichen Lastfelder ausgefüllt sind.
- Klicken Sie auf DACH AUS AURORA IMPORTIEREN. Die Zahl in Klammern gibt an, wie viele Dachflächen Aurora gesendet hat.

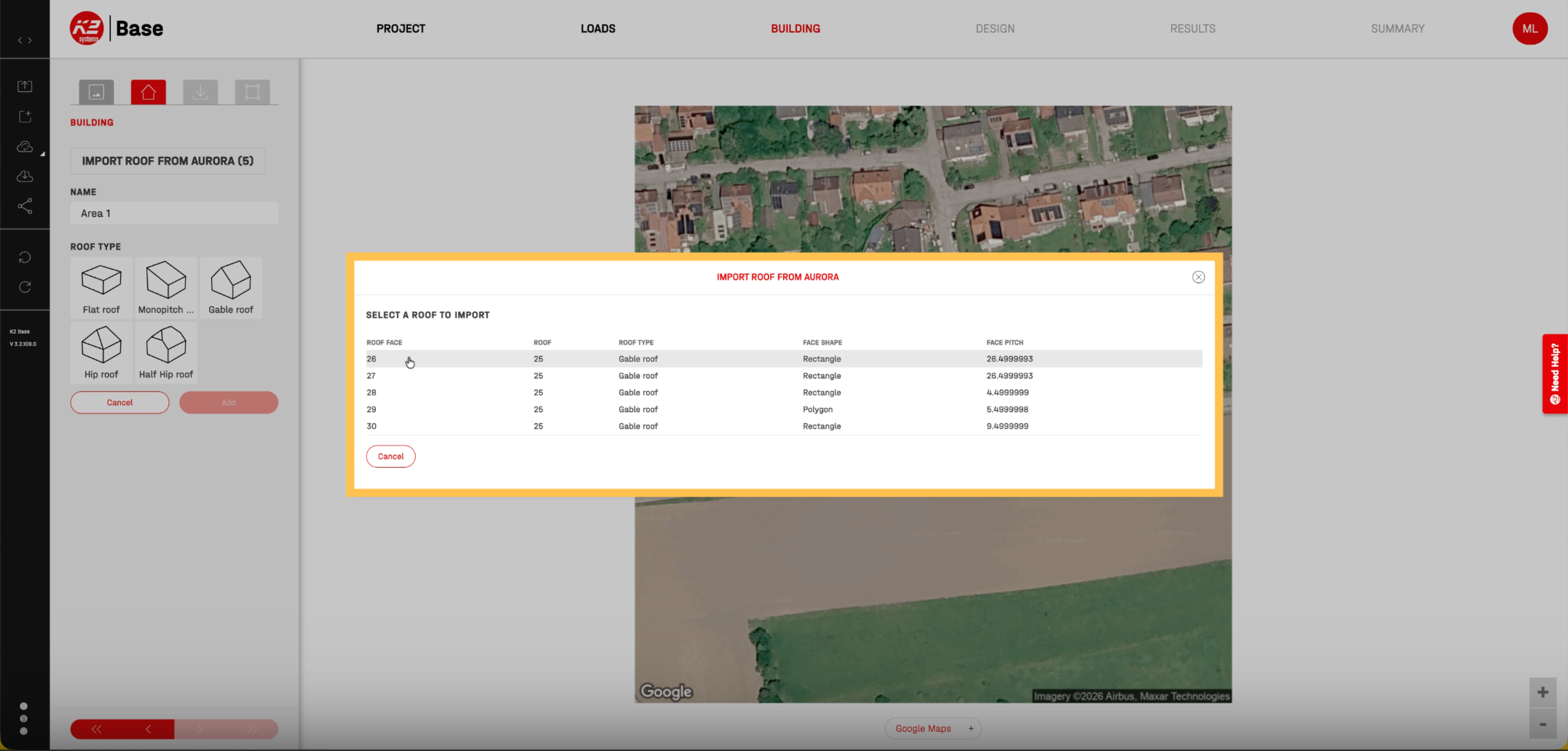

- Klicken Sie unter ZU IMPORTIERENDES DACH AUSWÄHLEN auf die Dachfläche, die Sie importieren möchten. Die Tabelle zeigt für jede Fläche den von Aurora gesendeten DACHTYP, die FLÄCHENFORM und die FLÄCHENNEIGUNG.

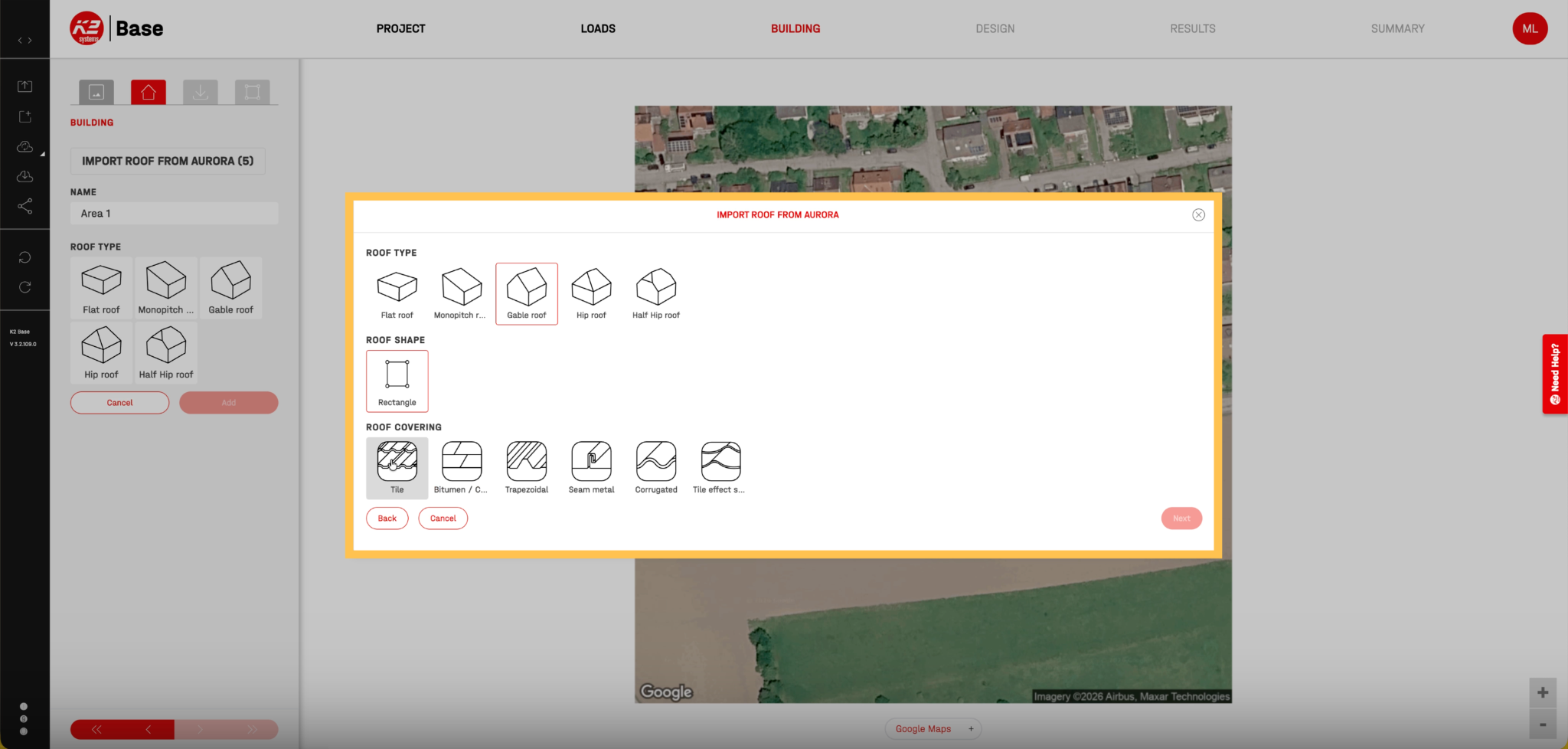

- Wählen Sie den DACHTYP, die DACHFORM und die DACHECKUNG aus und klicken Sie dann auf Weiter.
- Überprüfen Sie die BEFESTIGUNGSMETHODE und das BEFESTIGUNGSRASTER und klicken Sie dann auf Dach erstellen.
- Wiederholen Sie den Import für jede verbleibende Dachfläche.

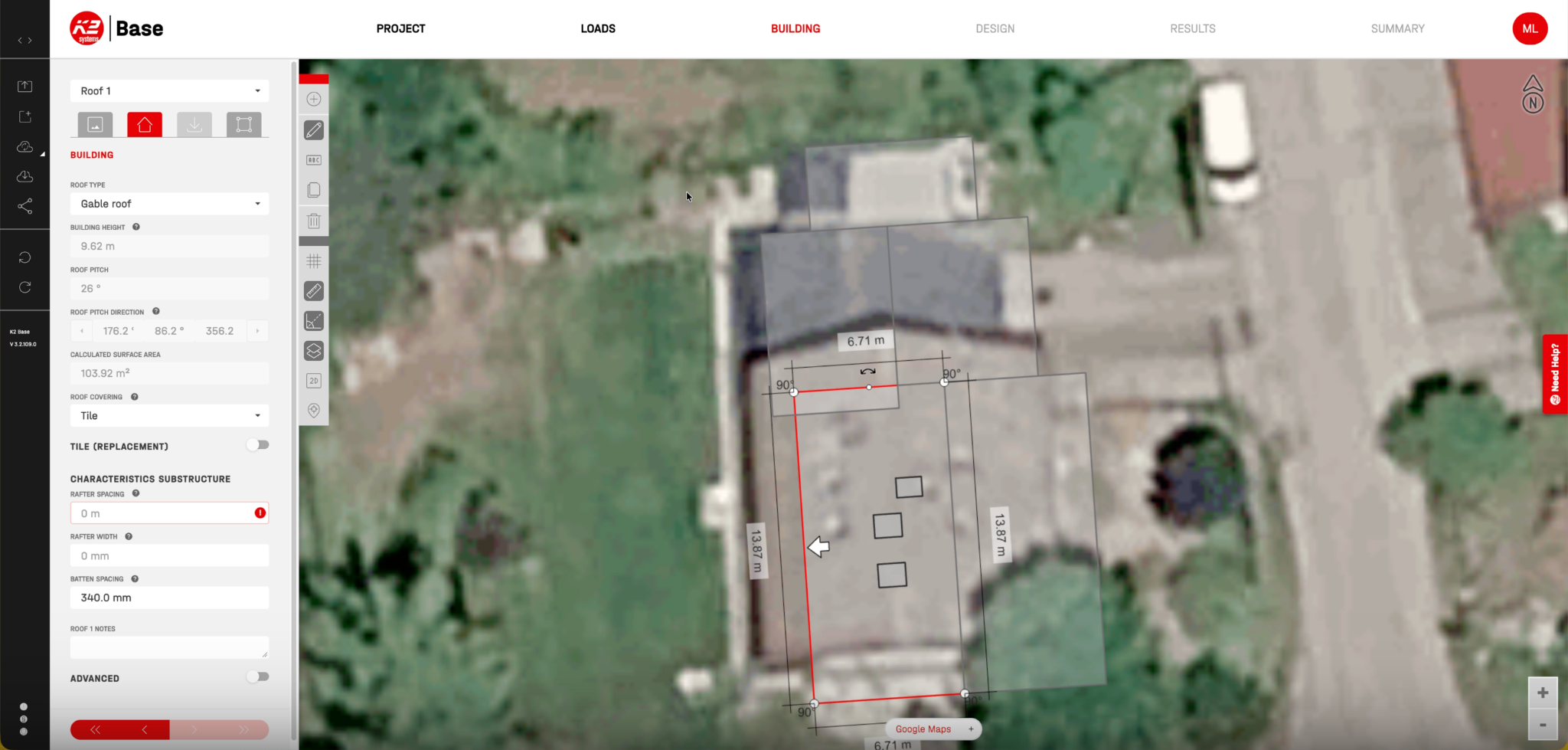

Jedes importierte Dach wird unter GEBÄUDE mit seinen Maßen und Hindernissen angezeigt. K2 Base markiert alle Felder, für die noch Angaben von Ihnen benötigt werden, z. B. SPARRENABSTAND. Anschließend können Sie die Planung Ihres Montagesystems in K2 Base fortsetzen.
Tipp: K2 Base zeigt in der Satellitenansicht projizierte Dachmaße und in der 2D-Ansicht die tatsächlichen Dachmaße an.
Welche Daten an K2 Base übertragen werden
Aurora sendet eine einmalige Momentaufnahme Ihres Designs:
- Ihre Projektadresse
- Dachflächen einschließlich Dachtyp, Flächenform und Neigung
- Hindernisse
Ihr Modullayout wird nicht übertragen, daher platzieren Sie die Module in K2 Base. Die Integration sendet Daten ausschließlich von Aurora an K2 Base.
FAQ
Ich kann K2 Base in Aurora nicht finden. Wie bekomme ich Zugriff darauf?
Aurora aktiviert die Integration für jedes Konto und führt sie schrittweise ein. Wenn K2 Base nicht unter Hersteller der Unterkonstruktion aufgeführt ist, wurde sie für Ihr Konto noch nicht aktiviert. Wenden Sie sich an Ihren Account Manager oder den Support, um einen frühzeitigen Zugriff anzufordern.
Ist dies dasselbe wie die K2 Systems Racking Design App?
Nein. Die K2 Systems Racking Design App umfasst K2 Quote, eine separate Integration für Kunden in den USA.
Kann ich die Stückliste der K2 Base-Unterkonstruktion in Aurora erhalten?
Nein. Die Stückliste Ihrer Unterkonstruktion bleibt in K2 Base.
Wird K2 Base aktualisiert, wenn ich mein Design in Aurora ändere?
Nein. Senden Sie das Design erneut an K2 Base und importieren Sie die aktualisierten Dachflächen. Änderungen, die Sie in K2 Base vornehmen, aktualisieren Ihr Aurora-Design ebenfalls nicht.
