Tras modelar su emplazamiento, resulta útil aprovechar un mapa de irradiancia para determinar las caras del tejado con mayor potencial solar. Los mapas de irradiancia de Aurora le proporcionan lecturas de sombra para identificar las zonas sombrías del tejado que pueden afectar negativamente al rendimiento general del sistema.
Términos clave
-
Irradiancia: la potencia por unidad de superficie recibida del sol en forma de radiación electromagnética. Aurora lo mide en kWh/m2/año.
-
Acceso solar: definida como la energía solar incidente dado el sombreado, dividida por la energía solar incidente si no hay sombreado. En términos más sencillos, el porcentaje de acceso solar se refiere al porcentaje de irradiancia que incide sobre el tejado.
-
Factor de inclinación y orientación (TOF): se representa en porcentaje y se calcula dividiendo la insolación solar de la inclinación y orientación reales por la insolación solar en la inclinación y orientación óptimas
-
Fracción total del recurso solar (TSRF): la proporción de insolación disponible teniendo en cuenta tanto el sombreado como el factor de inclinación y orientación (TOF), en comparación con la insolación total disponible en un lugar determinado con la inclinación y orientación óptimas y sin sombreado.
Utilizar la irradiancia
Una vez que haya modelado su emplazamiento, puede ejecutar un mapa de irradiancia:
-

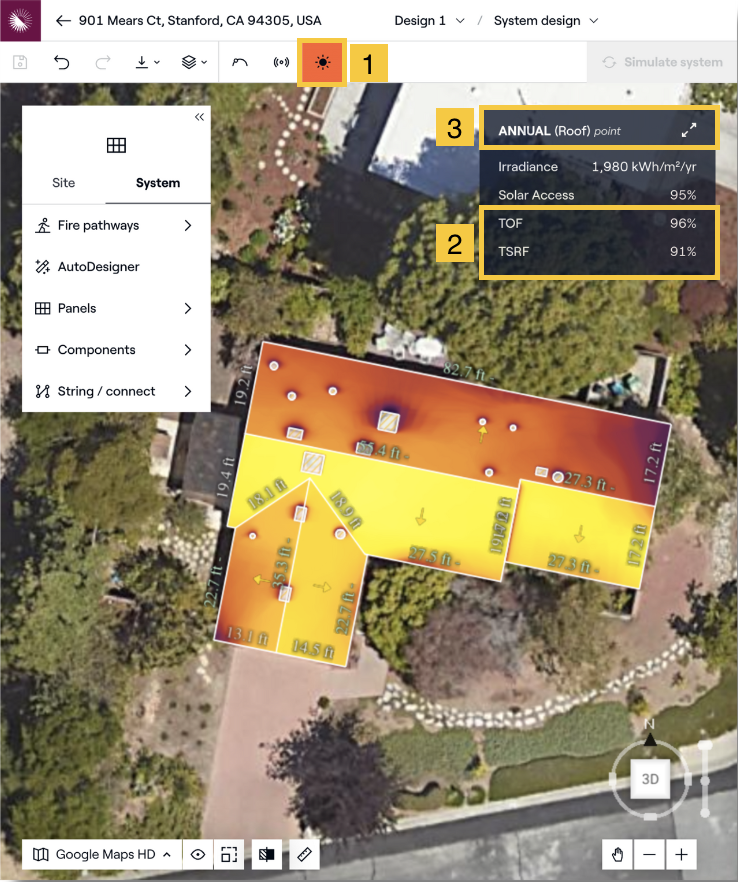

Haga clic en el botón de irradiancia de la barra de herramientas superior (o pulse i). A continuación, los servidores de Aurora simularán la trayectoria del sol para cada hora del día del año y calcularán la irradiancia y el porcentaje de acceso solar en todos los tejados de su terreno.
-

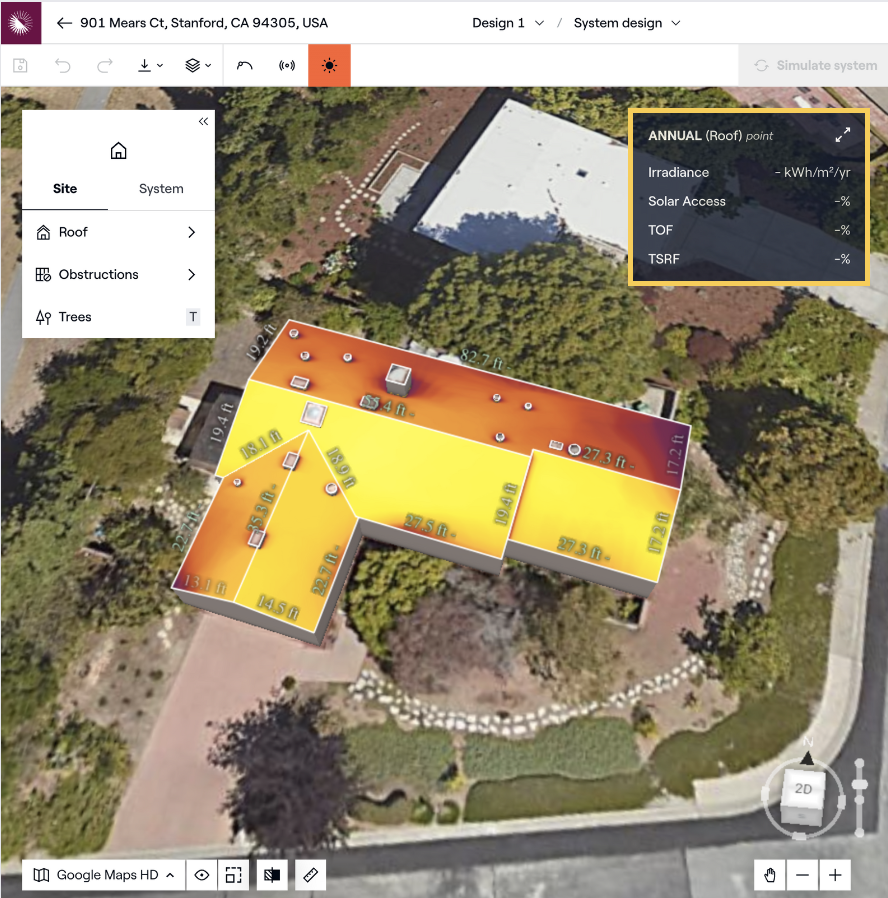

Una vez generado el mapa, al pasar el ratón sobre él obtendrá lecturas de aislamiento (en kWh) y sombra (acceso solar, TOF y TSRF en %) en la esquina superior derecha de su pantalla. La escala de colores del mapa indica los lugares con mayor potencial solar, guiando su diseño. El amarillo corresponde a un potencial solar más alto, mientras que el rojo corresponde a un potencial solar más bajo.
-
Para las lecturas anuales de sombra, mueva el ratón por el sitio. Despliegue el menú de irradiancia en la esquina superior derecha para ver los valores mensuales.
