La velocidad se une a la precisión cuando diseña con Aurora. Puede diseñar a distancia un modelo 3D del emplazamiento con mediciones precisas y modelar un sistema fotovoltaico con valores fiables de producción de energía, ¡sin necesidad de que ruede un camión!
En este artículo:
1. Configurar la base de datos
1. Configurar la base de datos
a. Añada los componentes de su sistema
Empiece por seleccionar y añadir los componentes del sistema que utilice. Entre ellos se incluyen módulos, inversores y optimizadores de CC.

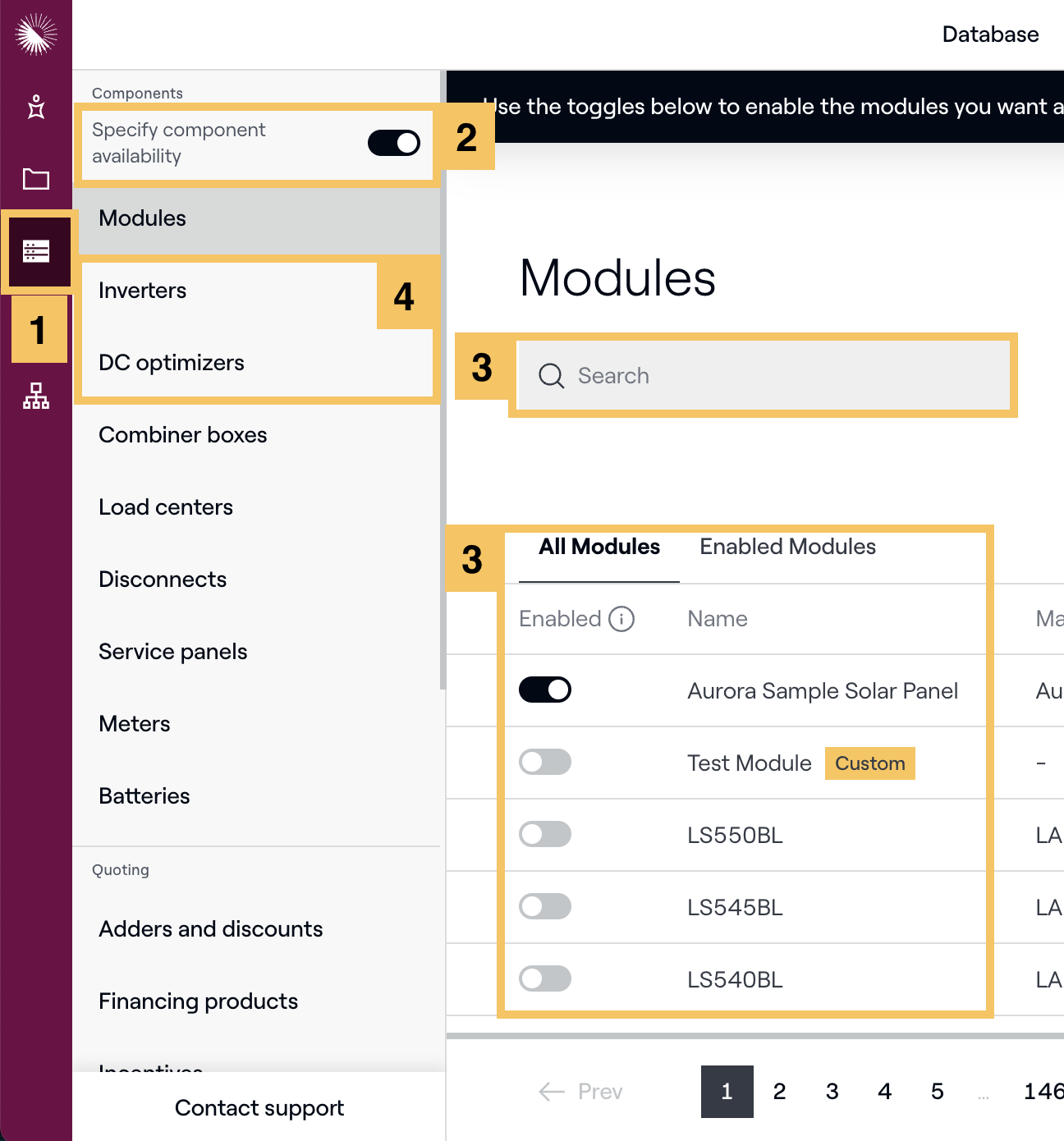

Para añadir los componentes de su sistema:
- Ir a Base de datos en la barra de navegación de la izquierda
- Activar Especifique la disponibilidad de los componentes
- Busque en y encienda sus módulos
- Repita los pasos 1-3 para Inversores y optimizadores de CC
Nota: Los ajustes predeterminados de la base de datos se aplican tanto Sales Mode como Design Mode
b. Añada sus contratiempos
Es importante añadir los contratiempos que necesite para su proyecto. Esto ayudará a garantizar la precisión de los modelos del sistema.

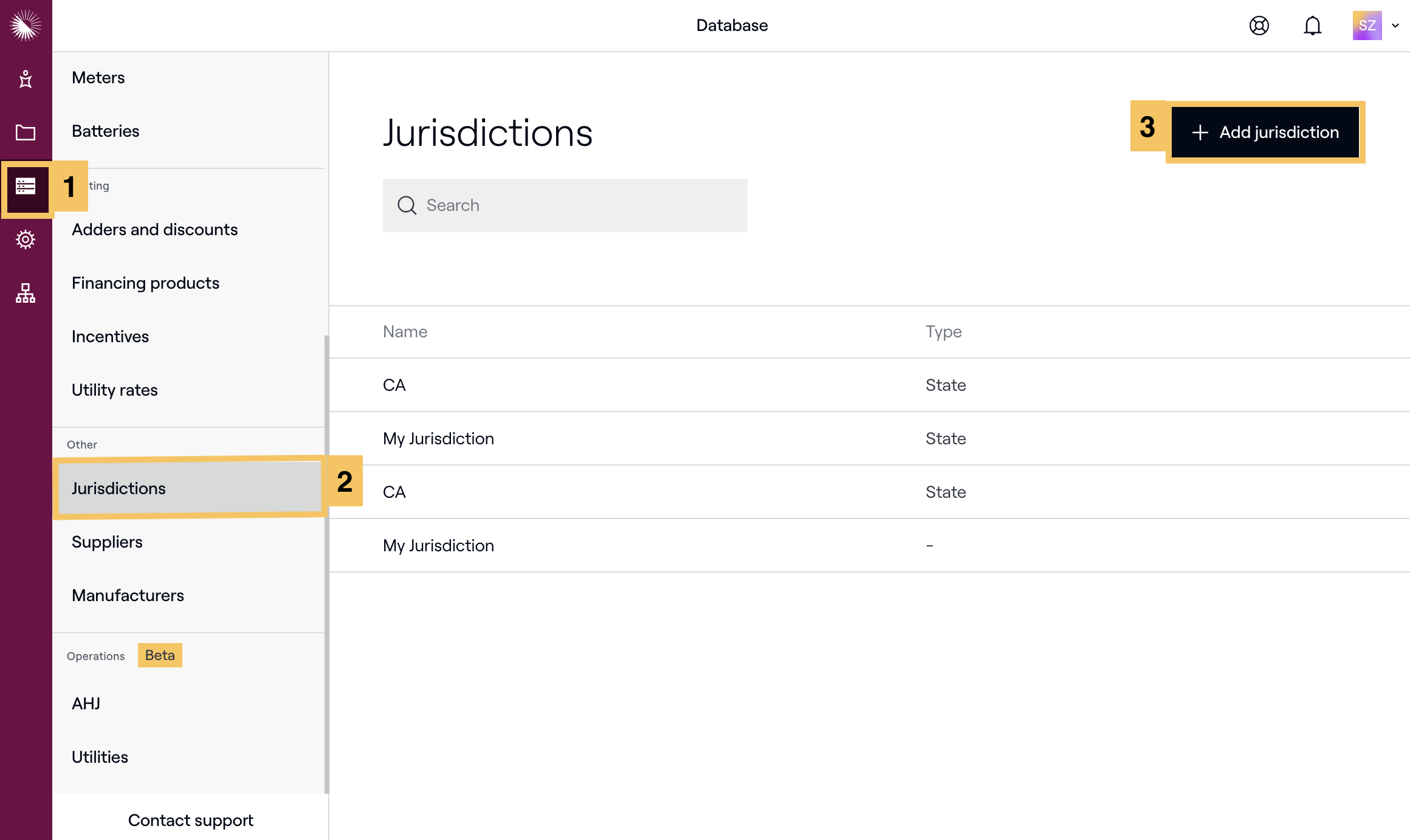

Para añadir contratiempos:
- Ir a Base de datos en la barra de navegación de la izquierda
- Haga clic en Jurisdicciones
- Seleccione + Añadir jurisdicción

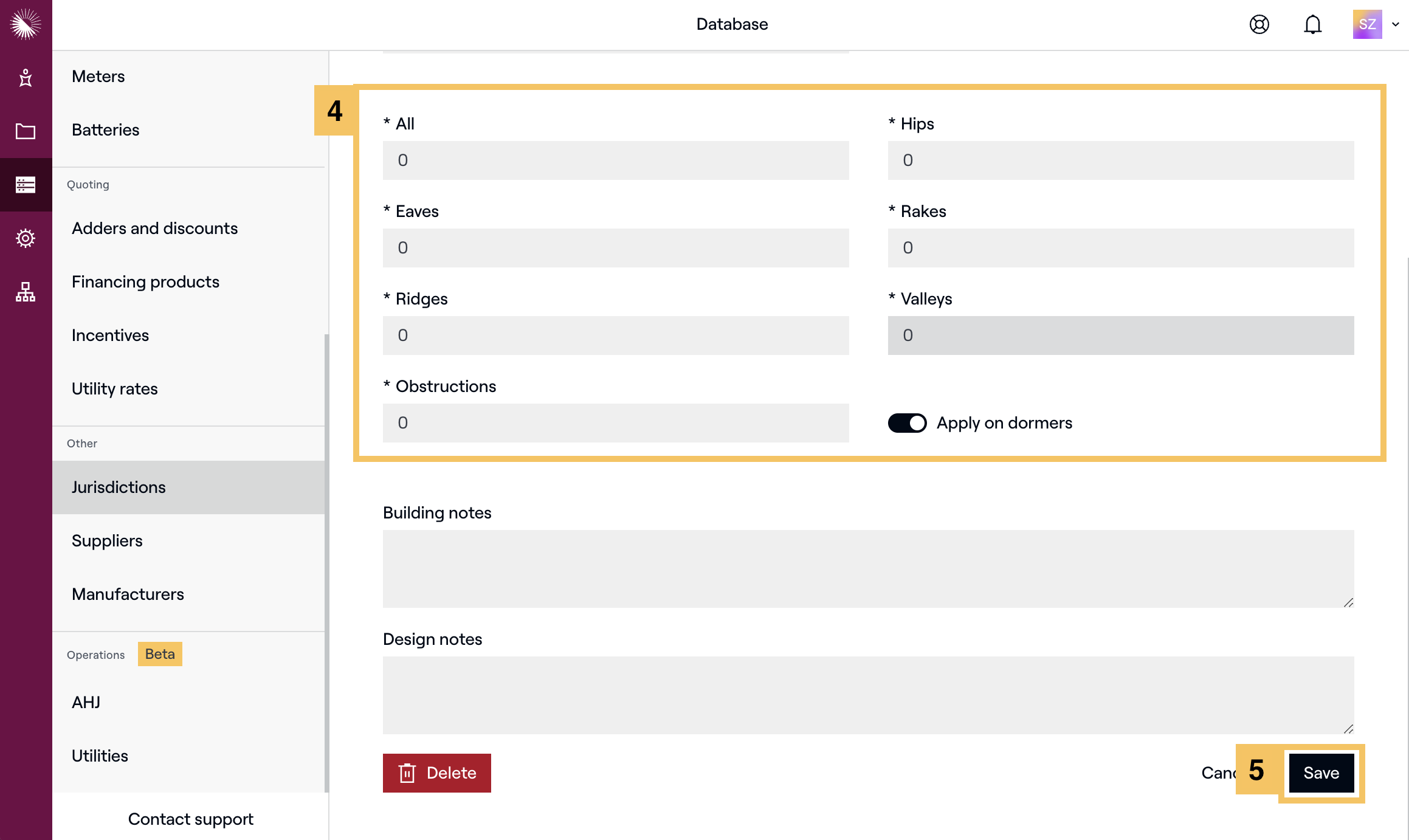

- Rellene los retroceso por defecto
- Haga clic en Guardar en la parte inferior derecha
Nota: Los ajustes predeterminados de la base de datos se aplican tanto Sales Mode como Design Mode
2. Configurar ajustes
a. Ajuste sus precios
Los precios en Aurora se fijan utilizando un precio base por vatio o un precio fijo que se aplicará a todos los proyectos. A continuación, puede utilizar sumandos y descuentos para afinar sus precios.

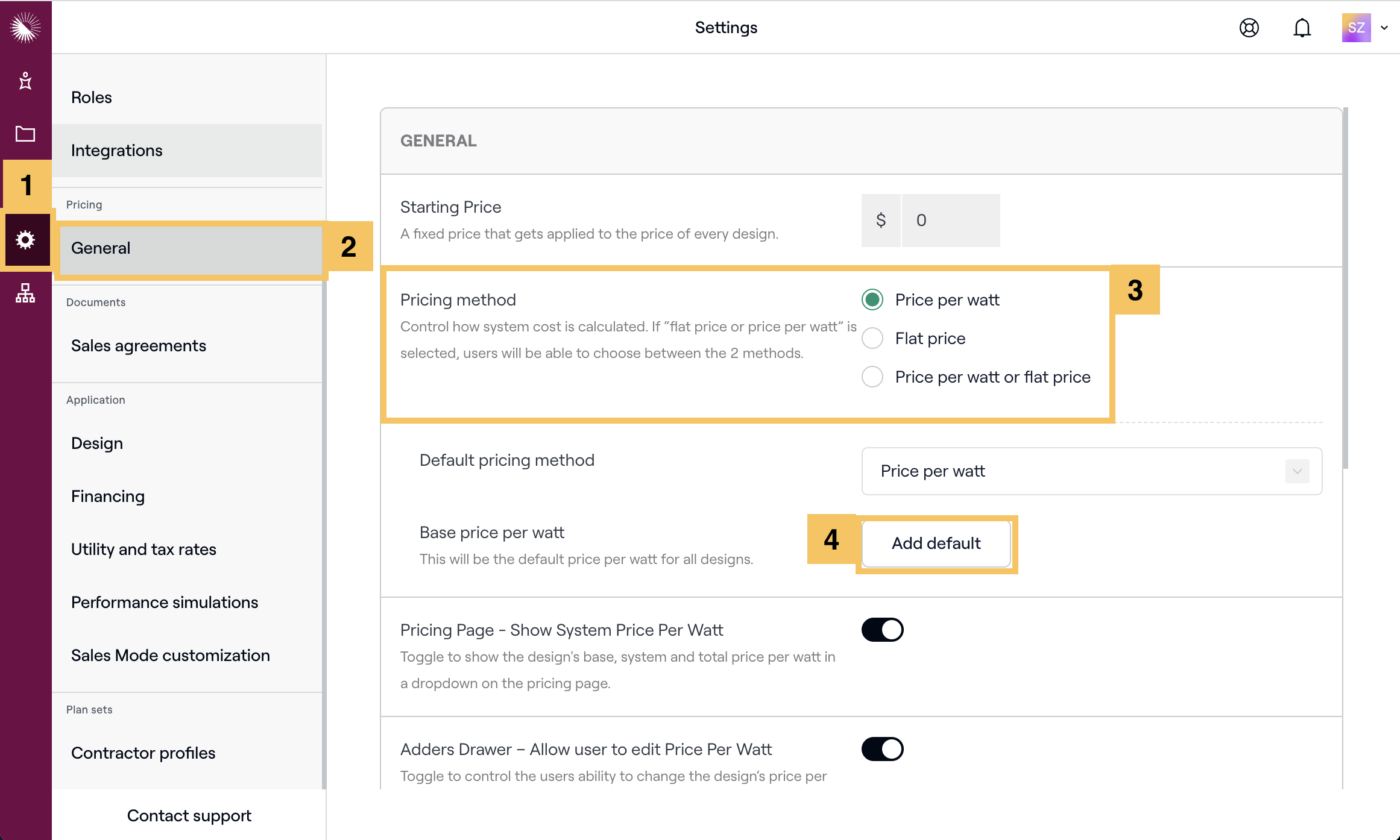

Para añadir precios:
- Ir a Configuración en la barra de navegación izquierda
- Haga clic en General
- Elija su método de tarificación
- Haga clic en Añadir por defecto para añadir su precio por vatio o precio fijo. También puede decidir alternar entre las dos opciones y añadir ambas.
b. Confirme la tasa de aumento de sus servicios públicos
Añadir una tasa de aumento de los servicios públicos ayudará a la precisión al determinar cuánto ahorrará el propietario de una vivienda si se pasa a la energía solar.

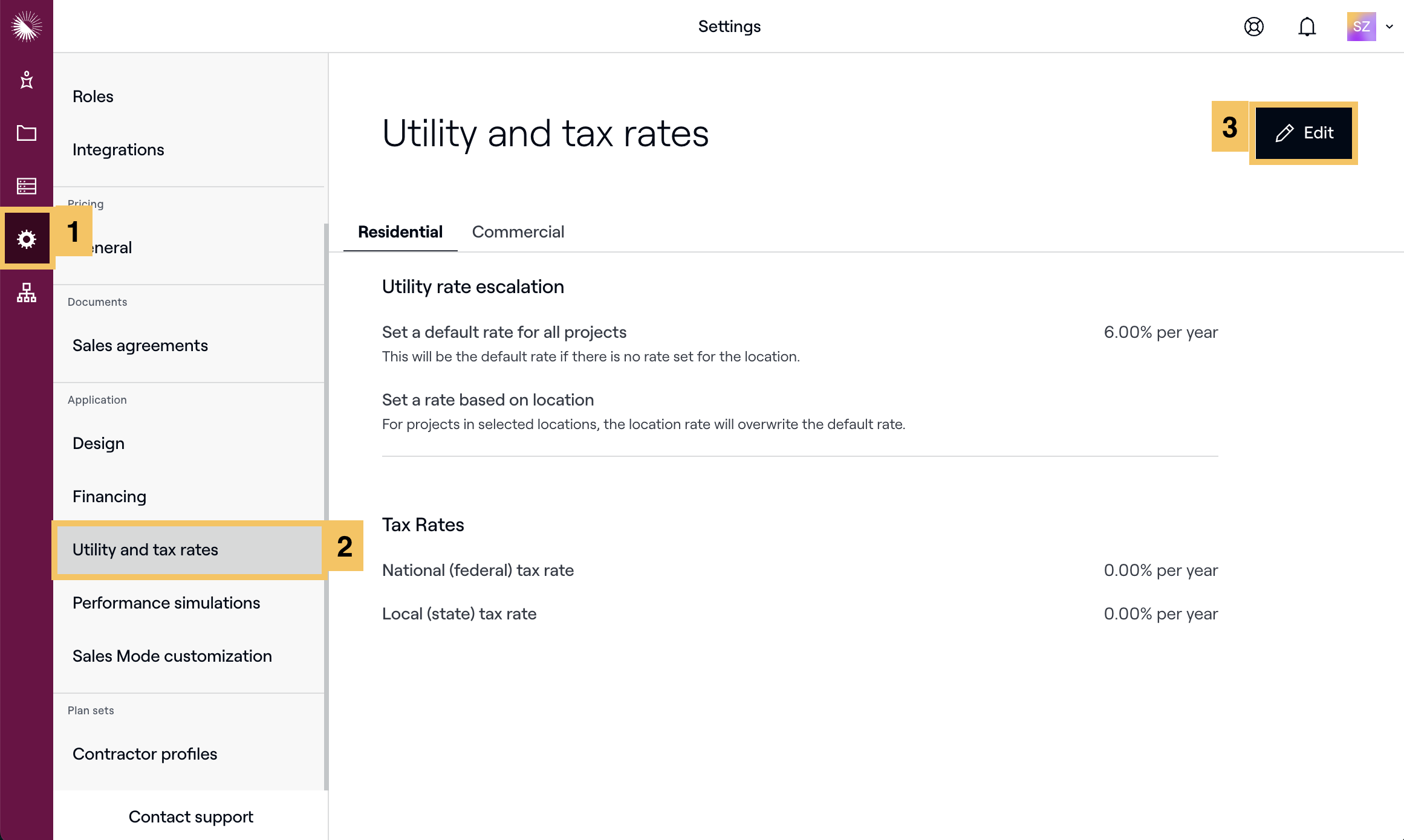

Para fijar una tasa de aumento de los servicios públicos:
- Ir a Configuración en la barra de navegación izquierda
- Haga clic en Tarifas de servicios e impuestos
- Seleccione Editar

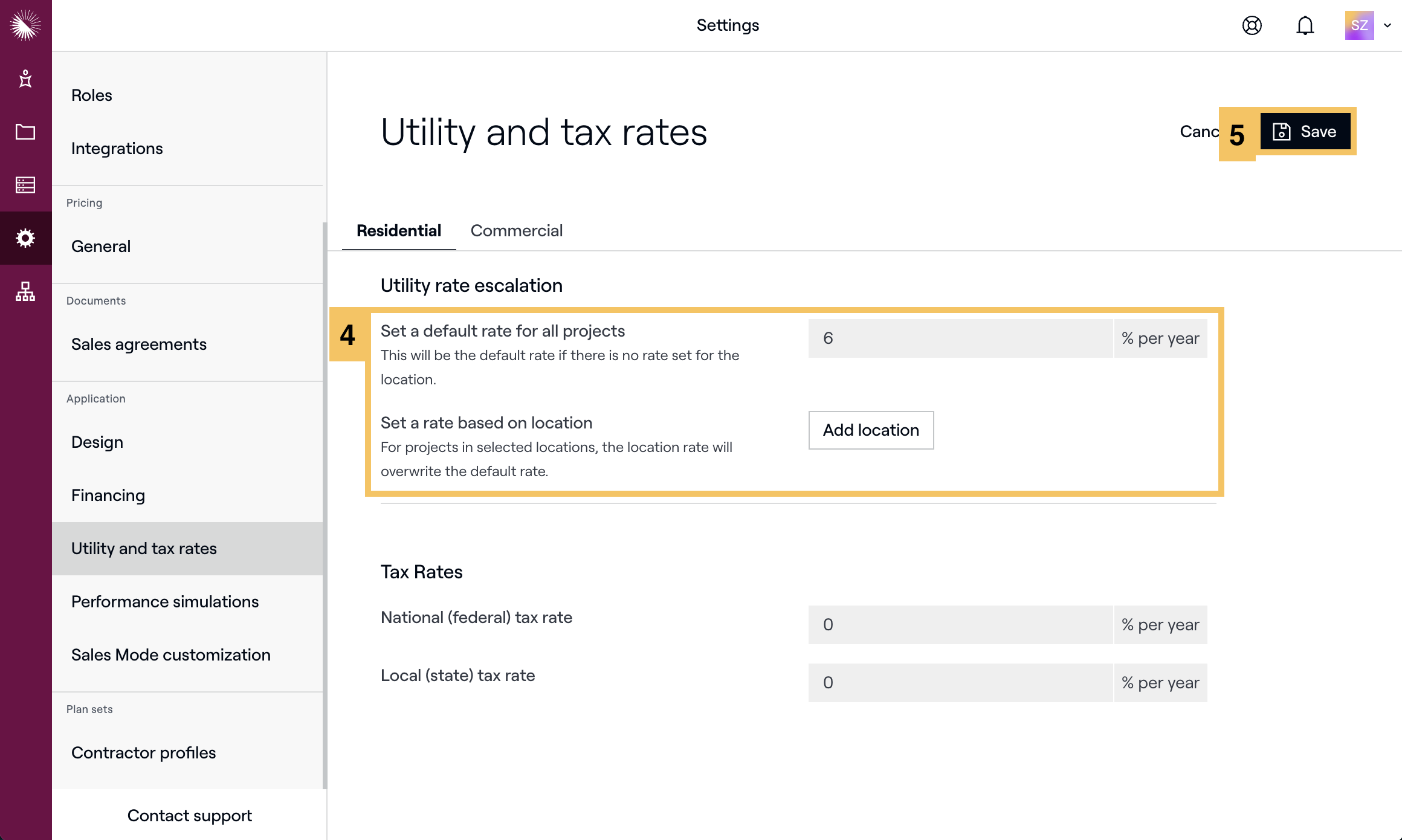

- A continuación, seleccione una tasa por defecto para todos los proyectos o fije una tarifa en función de la ubicación
- Haga clic en Guardar
3. Consumo de energía
Para aumentar aún más la precisión de su diseño y simulación, introduzca la información de los servicios públicos de su proyecto en el cuadro de mandos del proyecto.

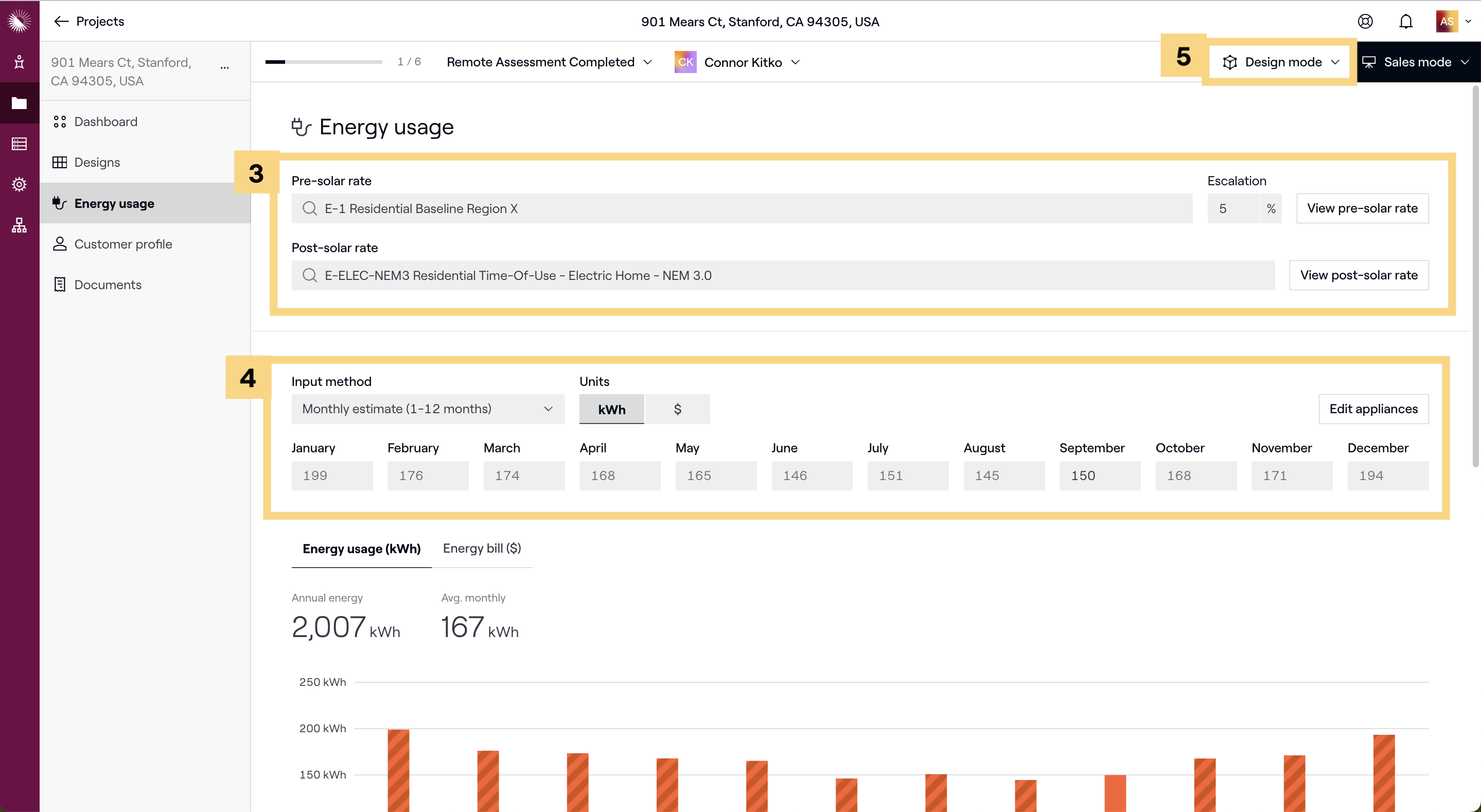

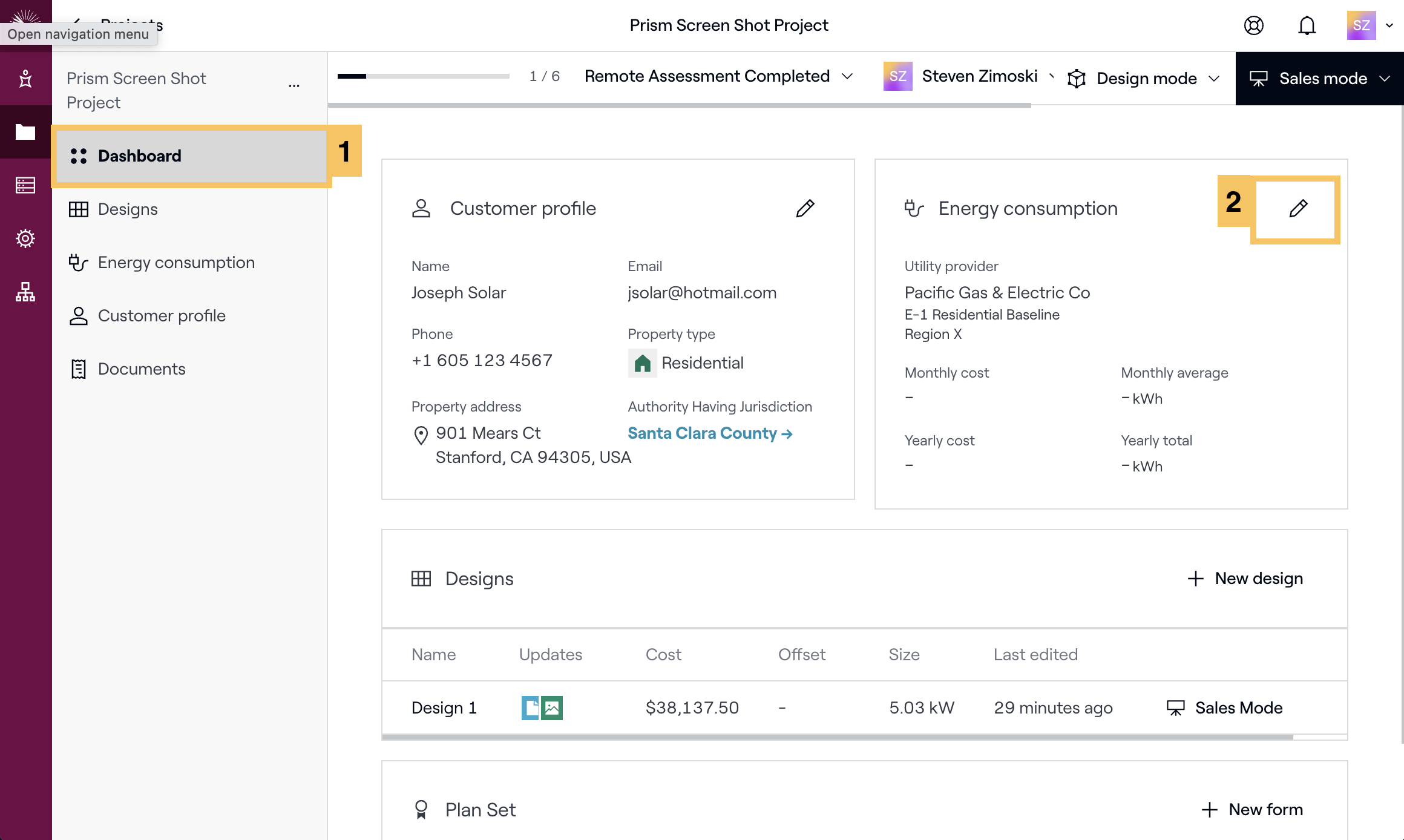

Para añadir el consumo de energía:
- Entre en el proyecto deseado y seleccione Cuadro de mandos
- Vaya a la sección denominada Consumo de energía y culsar el icono del lápiz
- Introduzca la Proveedor de servicios
- Entrada Consumo de energía
- Por último, haga clic en Modo de diseño en la parte superior derecha de la pantalla, junto al modo Ventas, para seleccionar su diseño y empezar a diseñar
Nota: Los ajustes predeterminados de la base de datos se aplican tanto Sales Mode como Design Mode
4. Modelo de sitio
a. Servicios expertos de diseño
A continuación, tendrá que modelar su tejado antes de colocar los paneles o diseñar su sistema. La forma más sencilla de modelar un tejado y una opción muy popular es que nosotros modelemos el tejado de su proyecto por usted.

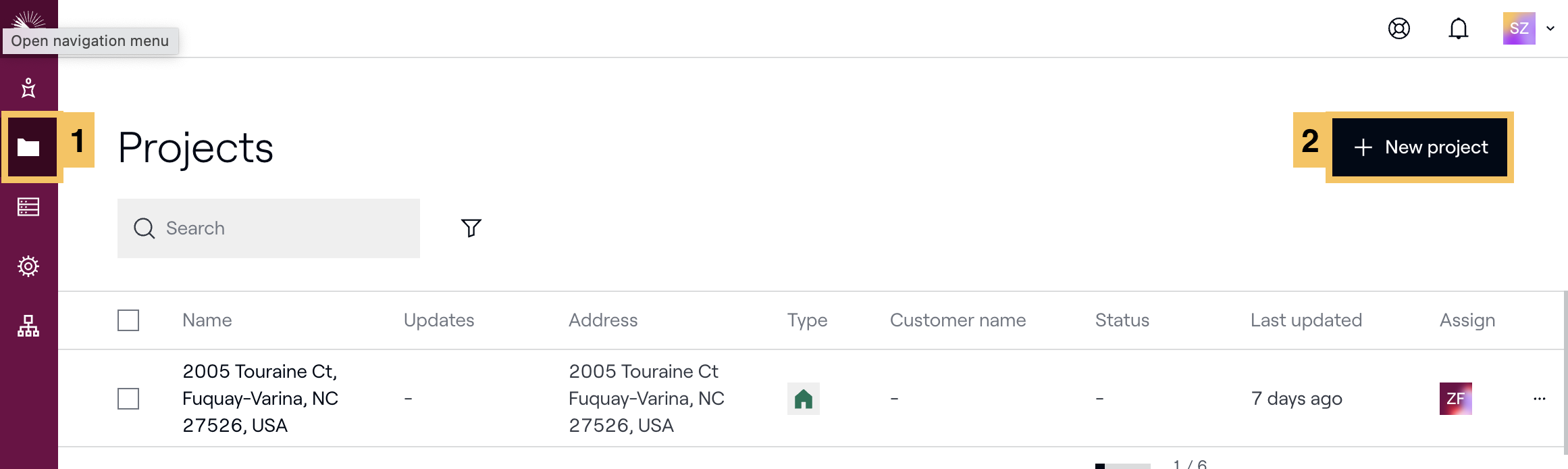

Para que modelemos el tejado de su proyecto:
- Vaya a la pestaña pestaña Proyectos en la barra de navegación de la izquierda

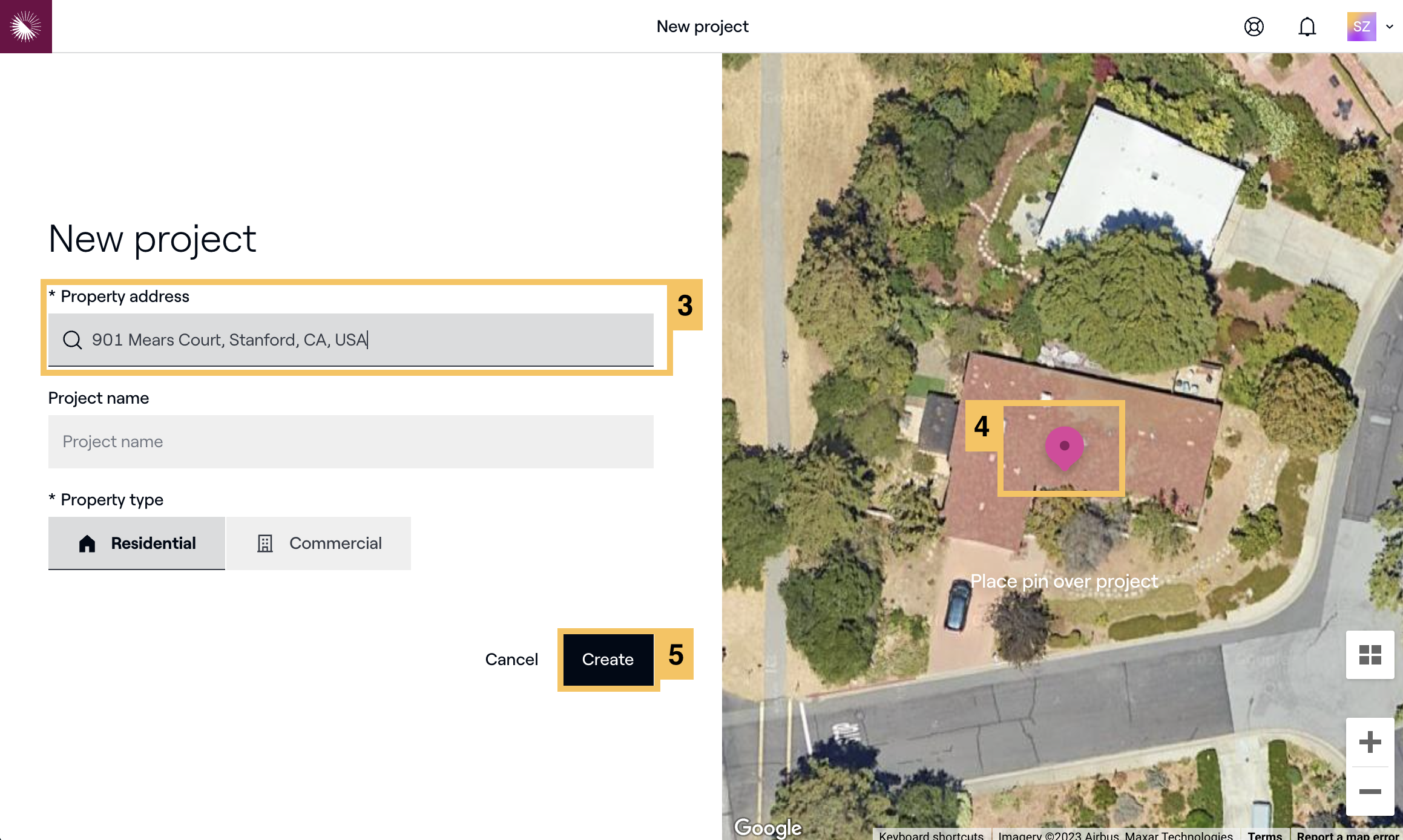

- Haga clic en + Proyecto para iniciar un nuevo proyecto
- Introduzca la dirección de su proyecto
- Asegúrese de que el pin se encuentra en el proyecto
- Haga clic en Crear

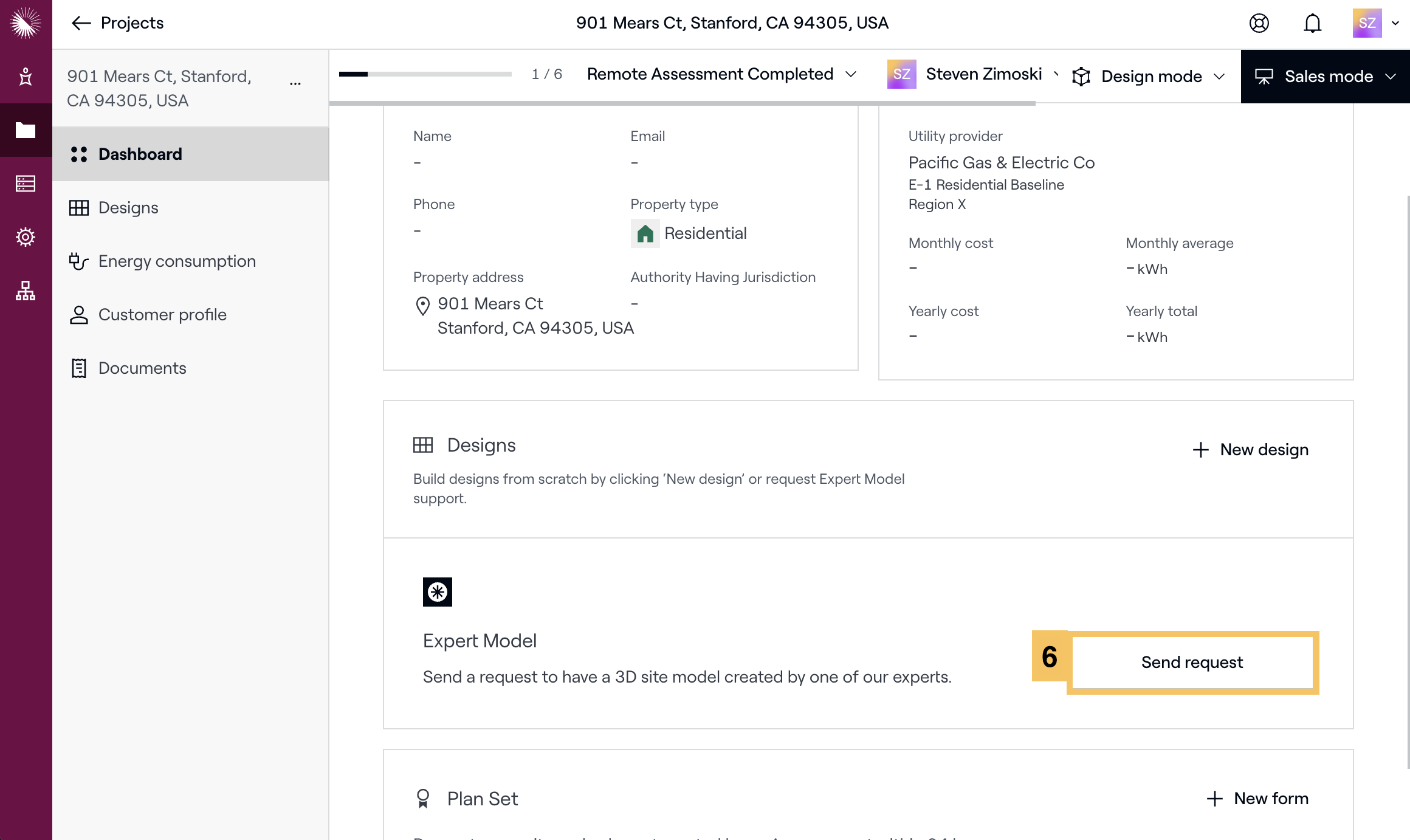

- Desplácese hasta Modelo experto y haga clic en Enviar solicitud

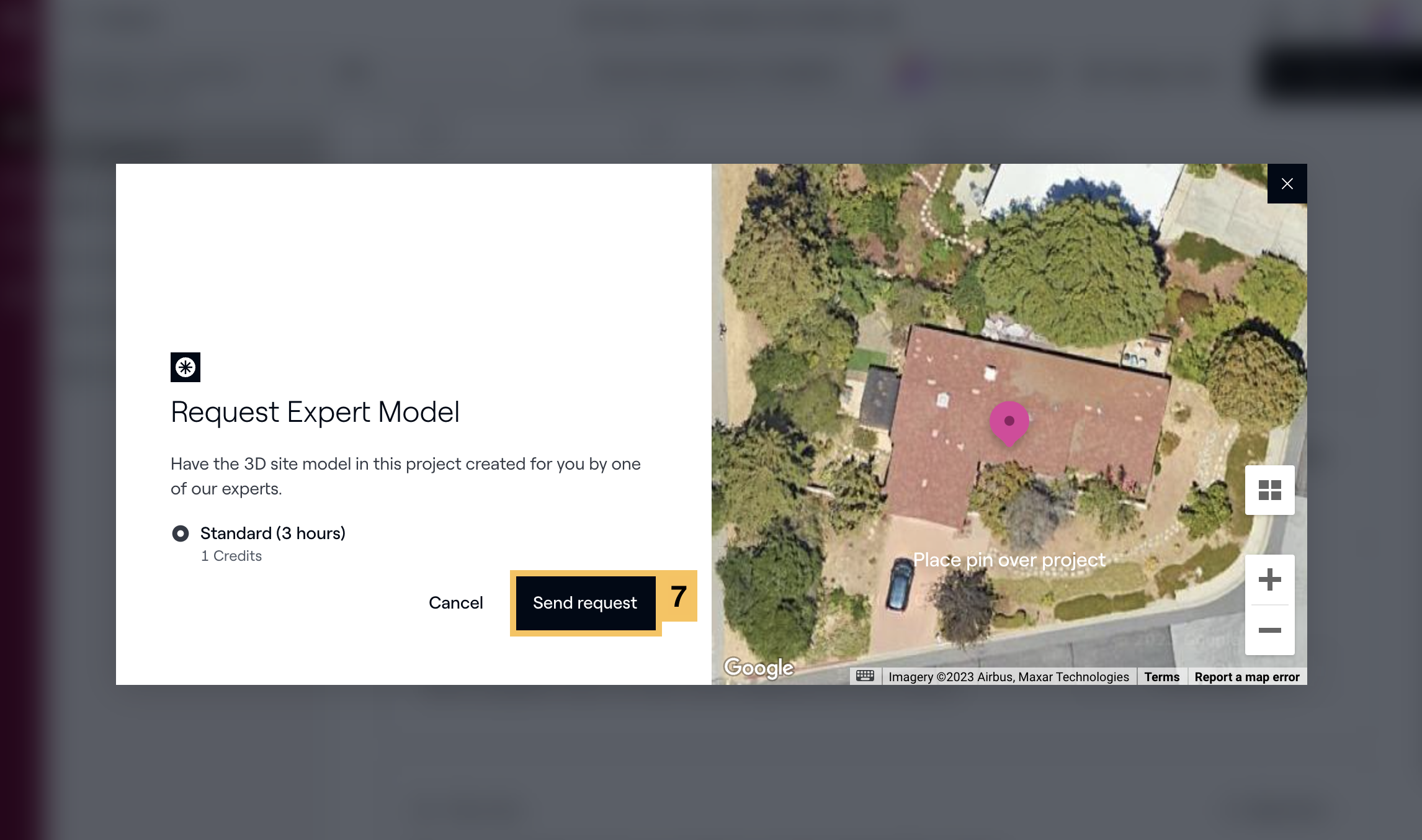

- Seleccione Enviar solicitud
Nota: Aunque esto supondrá un cargo adicional, le ayudará a agilizar sus diseños.
b. Cree su propio modelo de sitio
Si prefiere modelar usted mismo el tejado de su proyecto, Aurora se lo pone fácil. Sólo tiene que seguir los pasos que se indican a continuación.

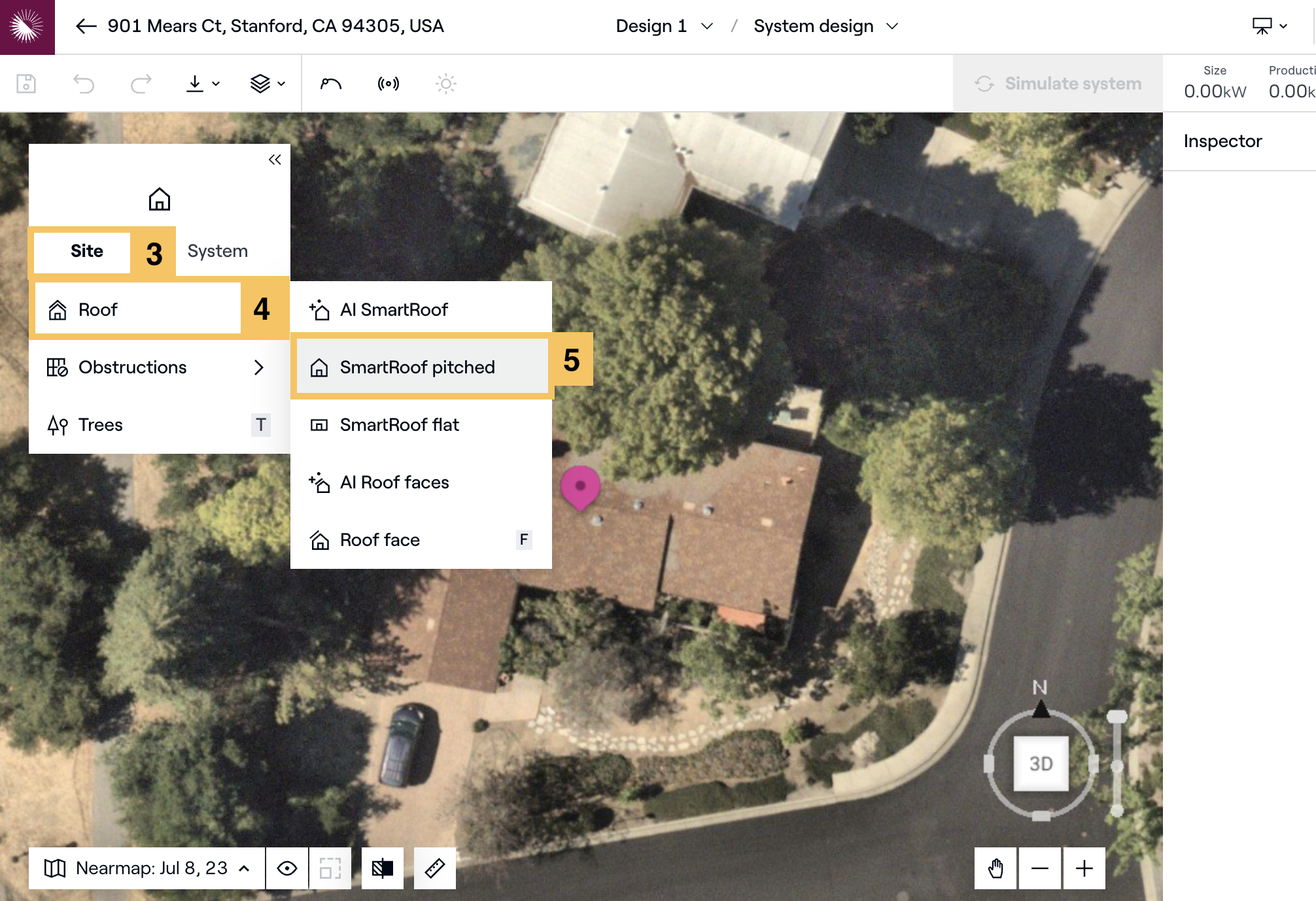

Para modelar manualmente un tejado:
- Siga los pasos 1-5 anteriores para crear un nuevo proyecto

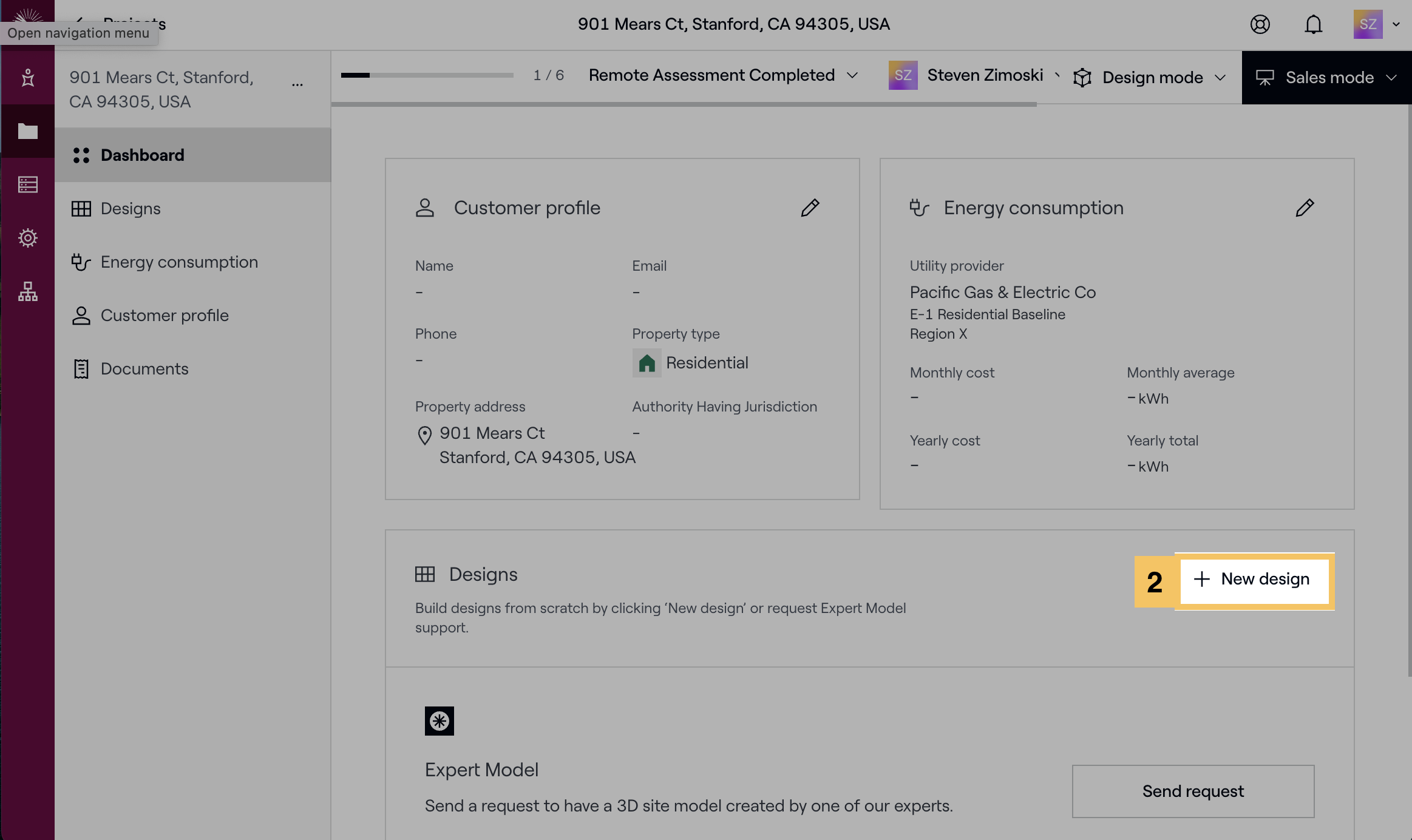

- Desplácese hacia abajo hasta el Cuadro de diseños y haga clic en + Nuevo diseño
- Seleccione Sitio
- Pase el ratón por encima Techo
- Haga clic en SmartRoof inclinado/plano o Cara del tejado
- Modelo su techo
Nota: Con SmartRoof inclinado/plano perfilará todo su tejado. Por cada punto que coloque SmartRoof inclinado/plano creará una cara del tejado. Con Cara de tejado puede decidir si desea modelar varios planos de tejado o un único plano de tejado.
5. Modelo de sistema
a. Caminos del fuego
En la mayoría de los proyectos fotovoltaicos de Estados Unidos se exigen vías cortafuegos. La aplicación Aurora le permite colocar fácilmente vías de incendios que cumplan los requisitos de los códigos de la jurisdicción de su diseño.

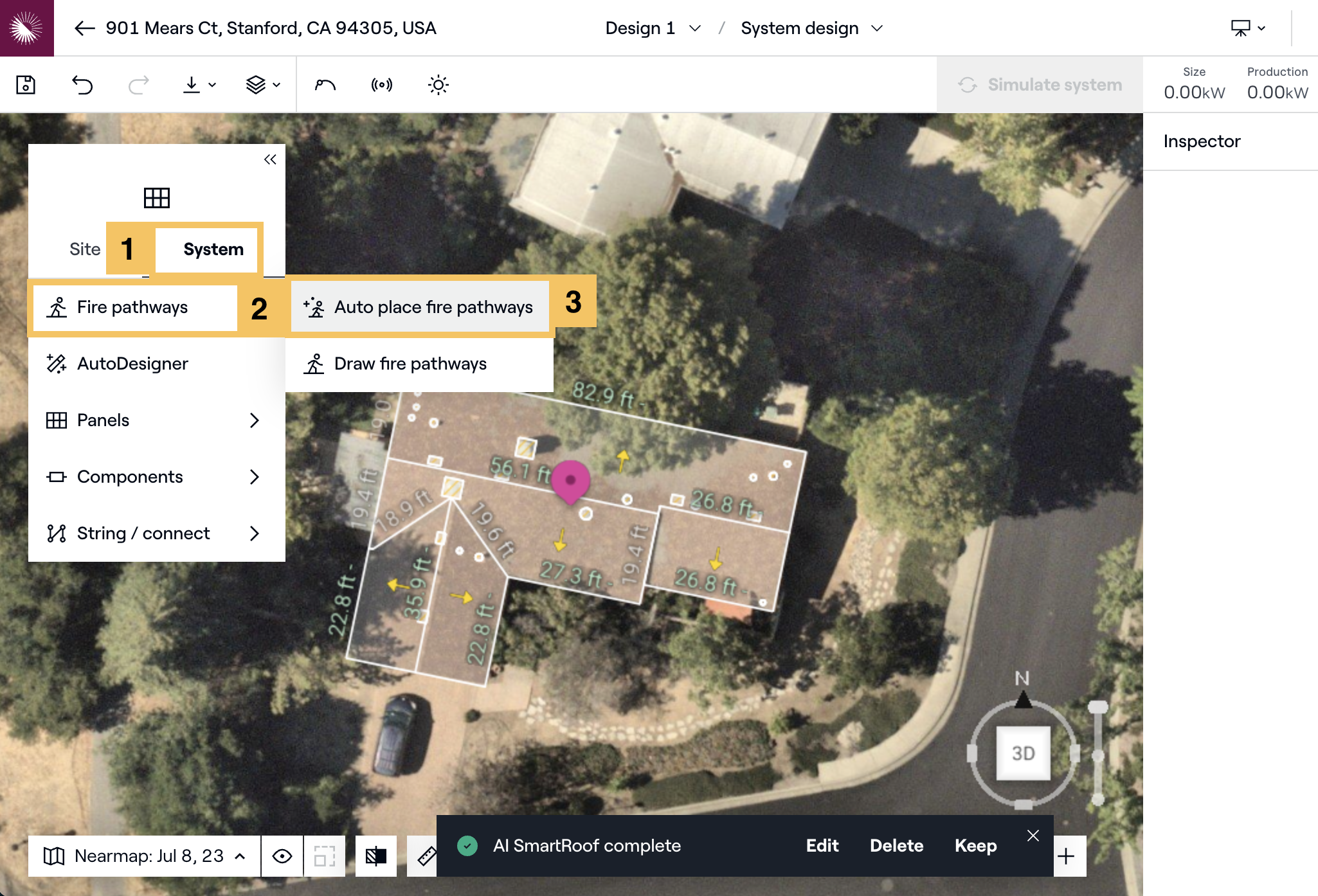

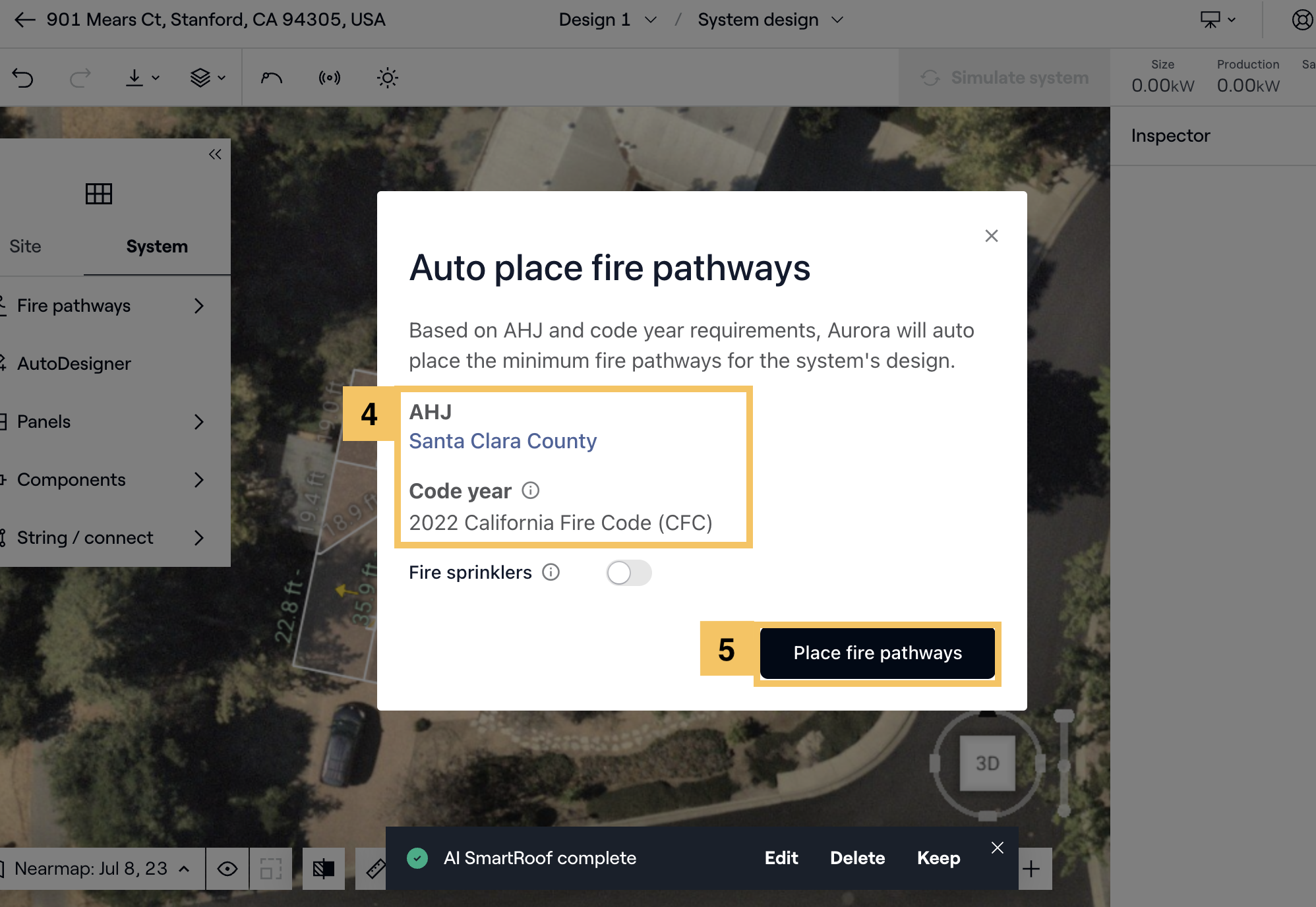

Para añadir vías de fuego
- Ir al diseño del proyecto y seleccione Sysistema
- Pase el ratón por encima Vías de fuego
- Haga clic en Auto colocar vías de fuego
- A continuación, revise que el AHJ para la ubicación sea preciso
- Haga clic en Colocar vías de fuego
Nota: Puede optar por activar los rociadores contra incendios y Aurora colocará las vías contra incendios de una forma menos conservadora, lo que le permitirá disponer de más espacio en el tejado para diseñar el sistema de su proyecto.
b. Colocar paneles
Los usuarios pueden elegir entre varios métodos a la hora de colocar los paneles. "Rellenar cara del tejado" y "colocar manualmente" permiten al usuario elegir dónde colocar los paneles rellenando las caras del tejado seleccionadas o colocando los paneles individualmente. En esta guía le mostraremos la forma más rápida, que consiste en utilizar nuestra función Autodiseñador.

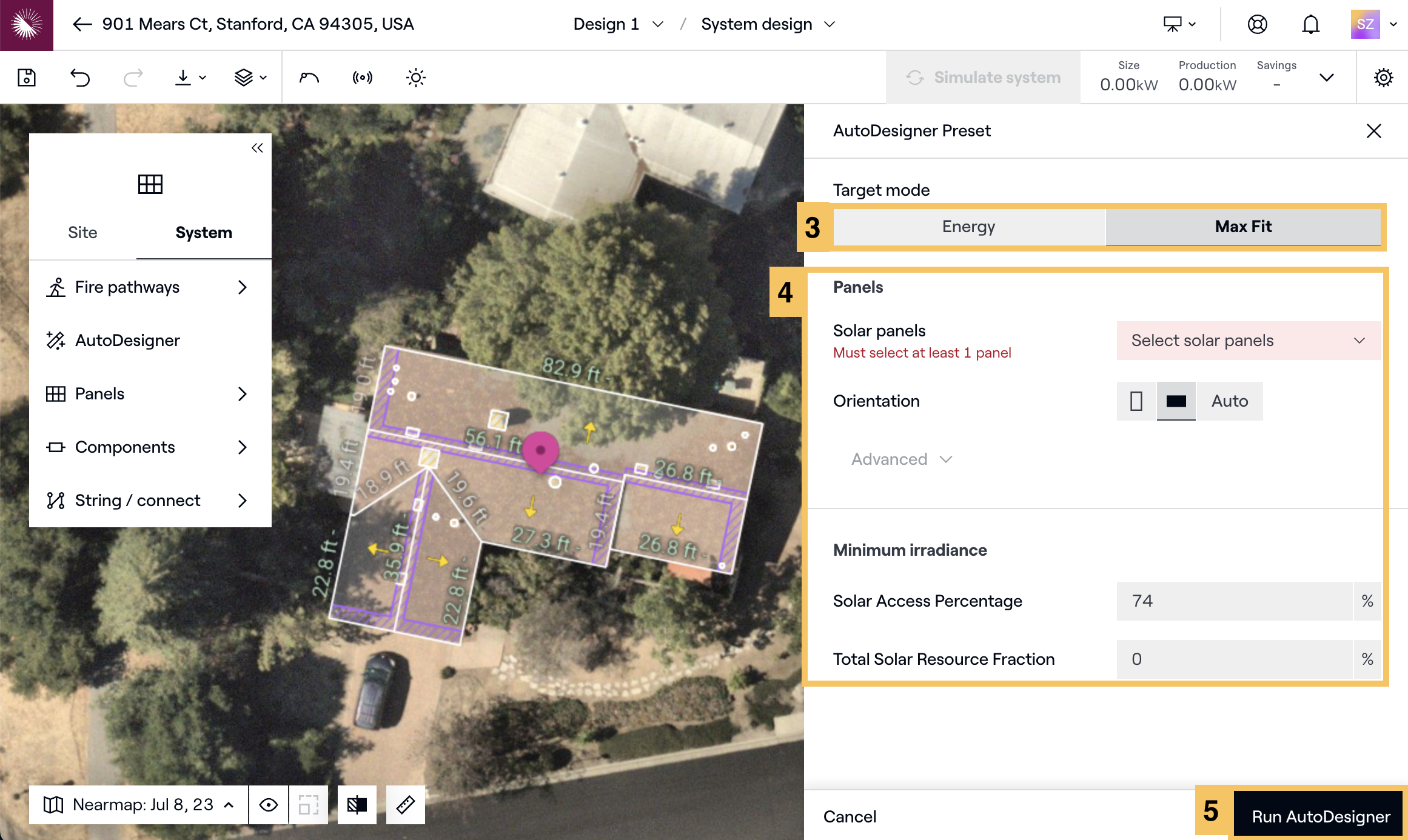

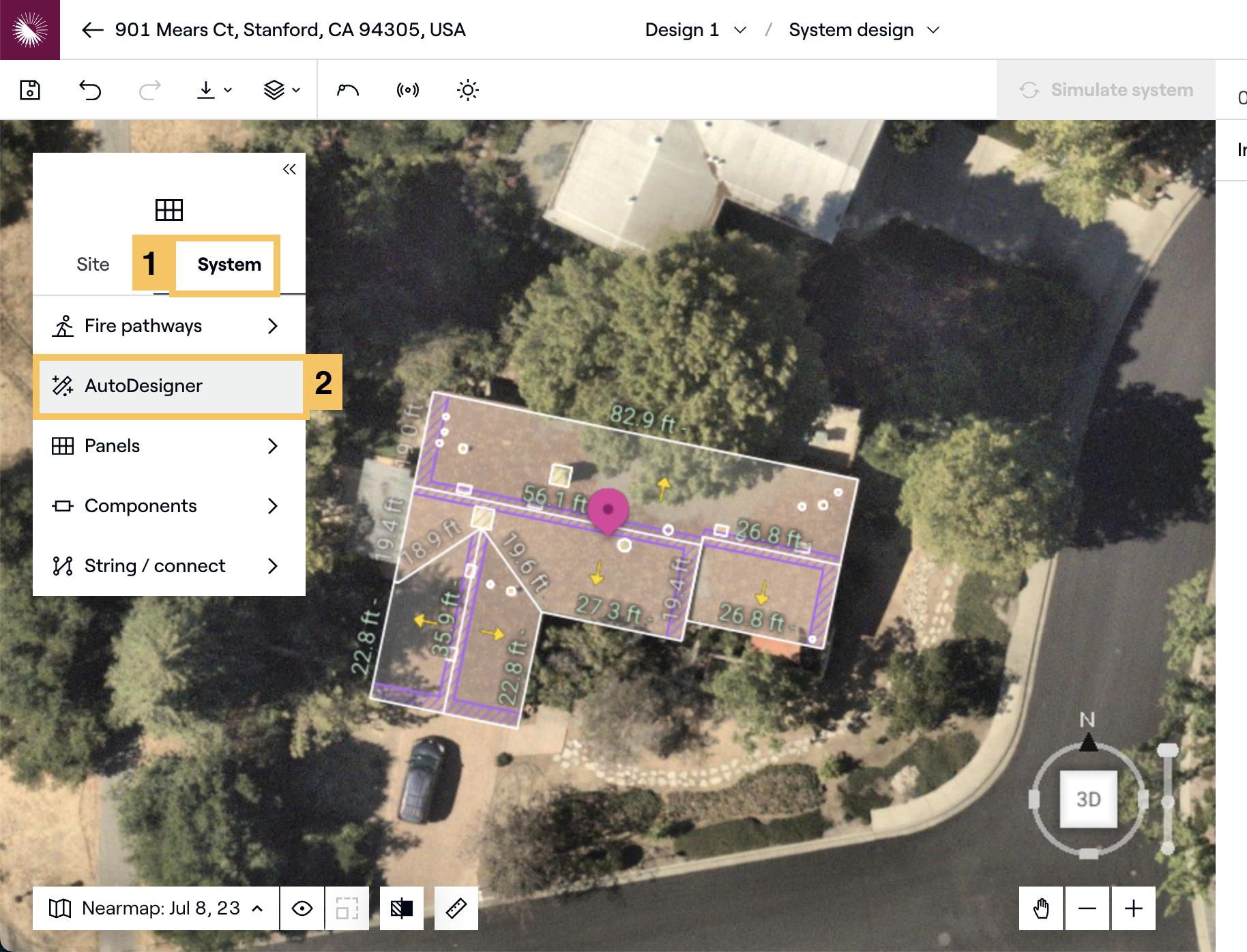

Para colocar paneles con AutoDesigner:
- En el diseño vaya a Sistema
- Haga clic en AutoDesigner
- Elija Max Fit para llenar el techo de paneles. También puede elegir fijar un Energía objetivo
- Rellene la información de la pantalla emergente como sus componentes y irradiancia.
- Por último, seleccione Ejecutar AutoDesigner en la parte inferior derecha de la pantalla.
c. Encordado
Tras colocar los módulos en su proyecto Aurora, al pulsar el botón de simulación obtendrá una estimación precisa de la potencia que producirá el sistema. Para hacerlo con precisión, su sistema debe estar bien encordado.
Si ha utilizado el Diseñador automático para colocar los paneles:
- Los paneles se encordaron automáticamente. No es necesaria ninguna otra acción

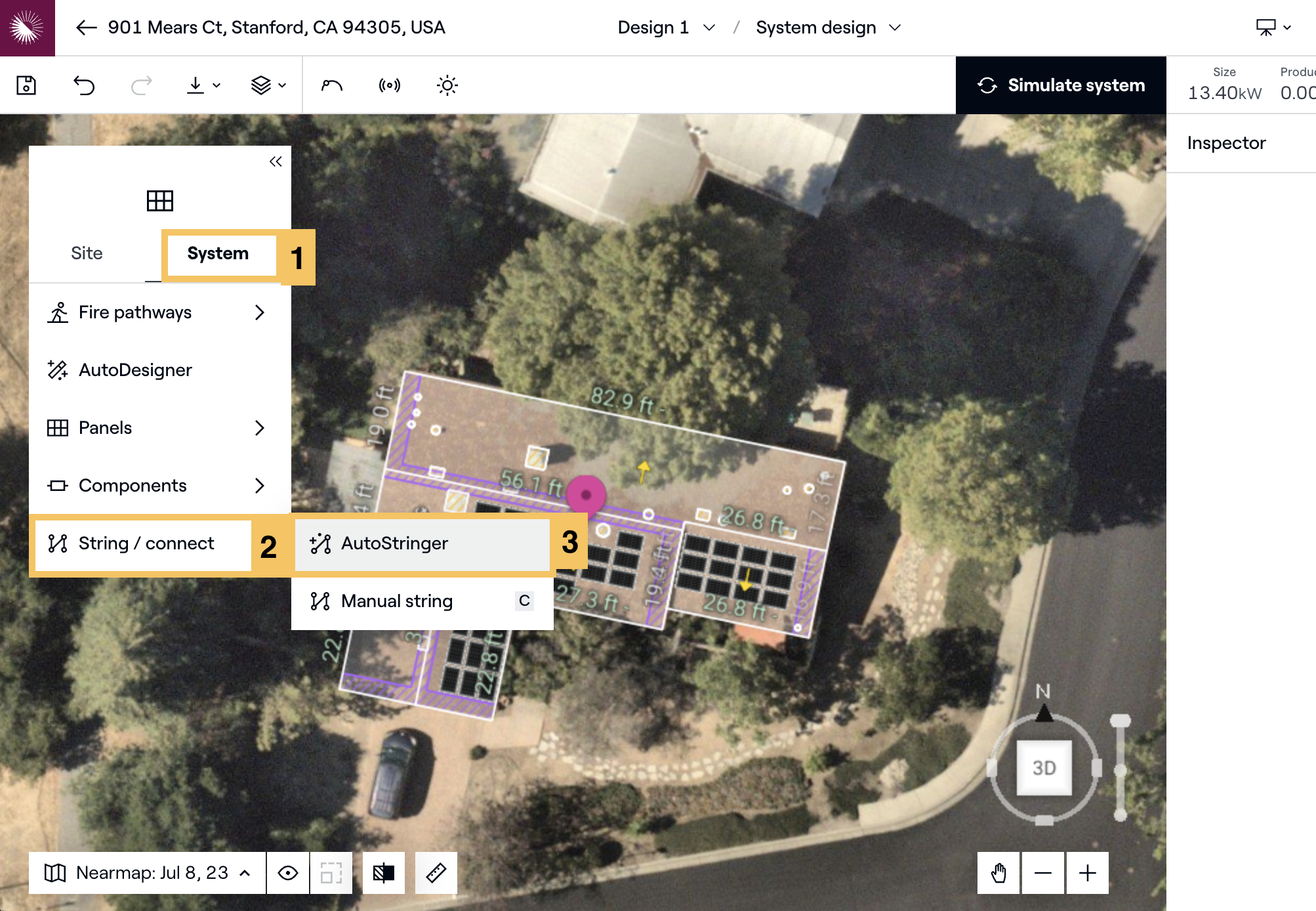

Si colocó los paneles manualmente con inversores de cadena:
- Ir a sistema
- Seleccione Cadena / conectar

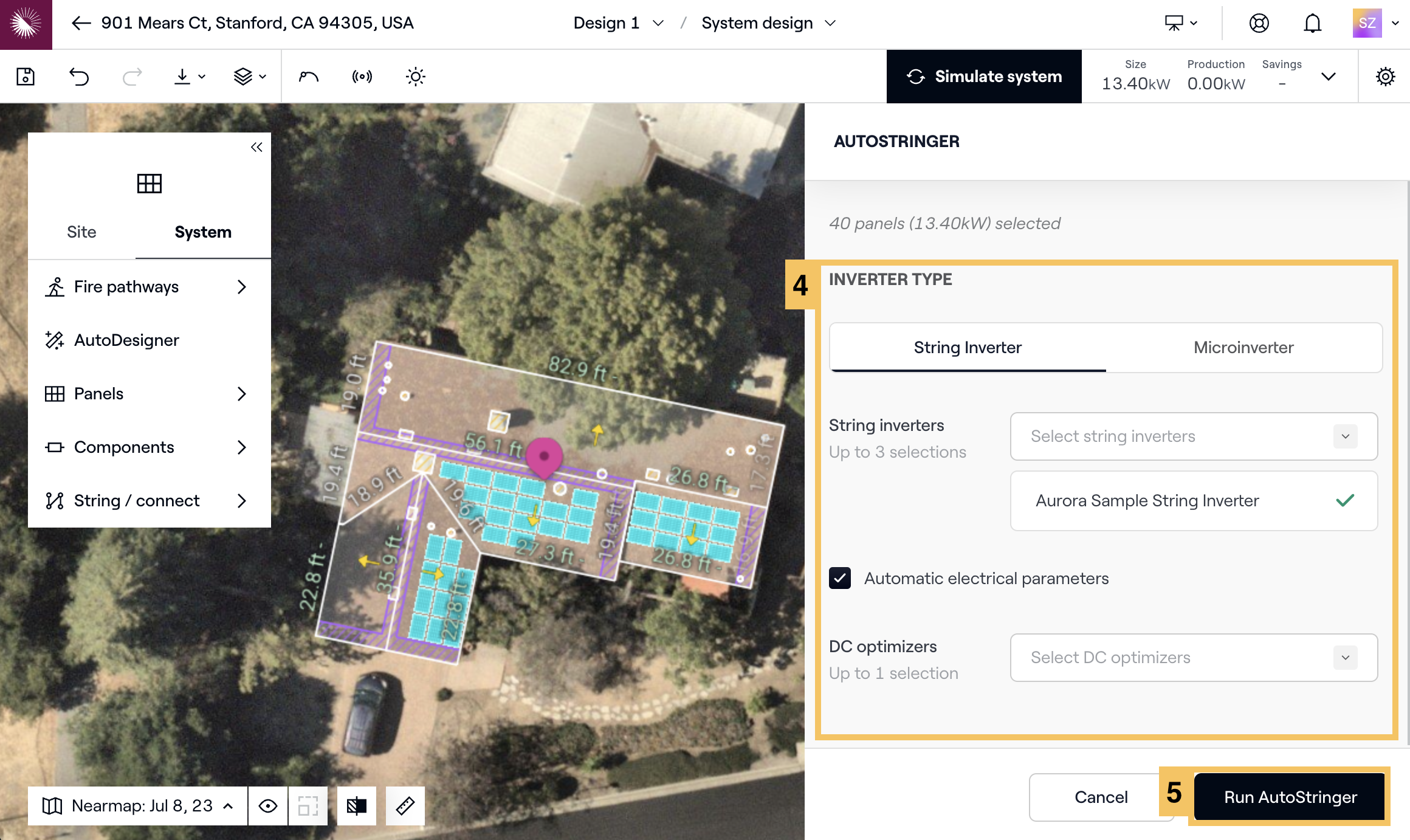

- Haga clic en AutoStringer
- Añada sus String inversores y optimizadores de CC
- Haga clic en Ejecutar AutoStringer
6. Simulación de rendimiento
El último paso consiste en simular el rendimiento del sistema de su proyecto. Esto le permitirá ver lo que producirá su sistema fotovoltaico.
Para simular el rendimiento

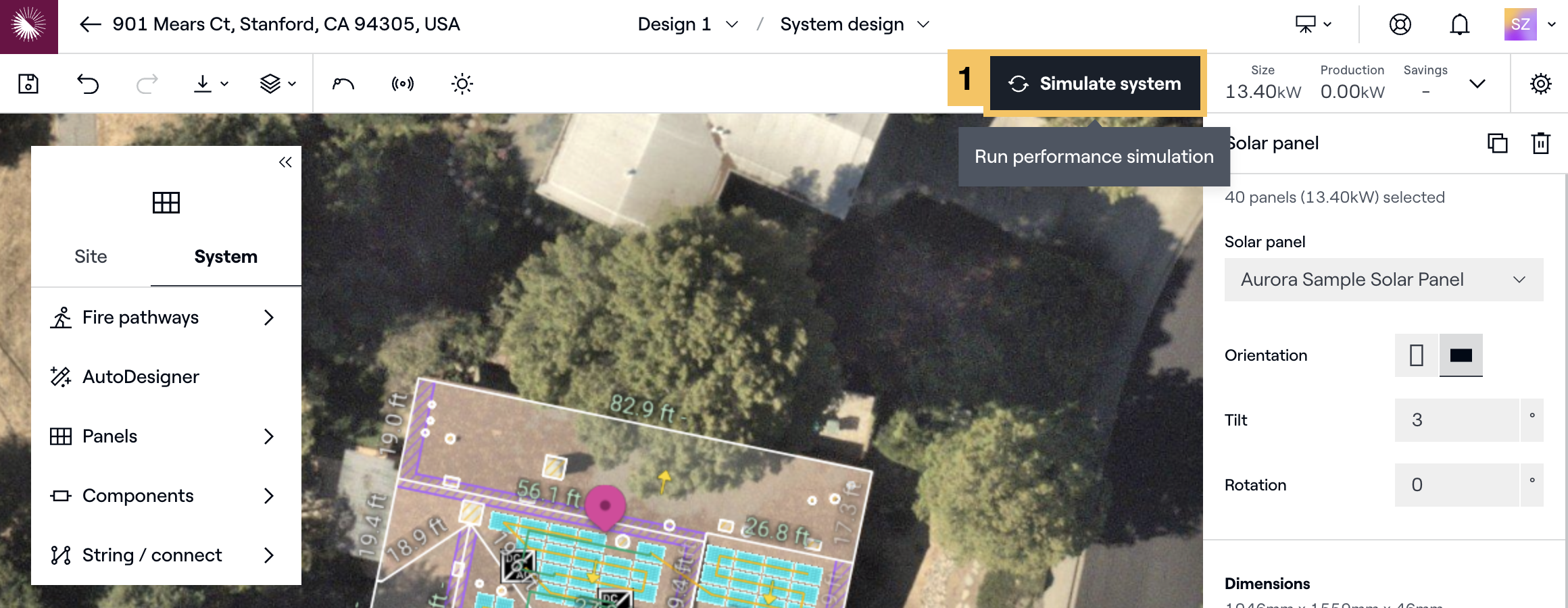

- En su proyecto bajo Design Mode seleccione Simular sistema en la parte superior derecha de la aplicación

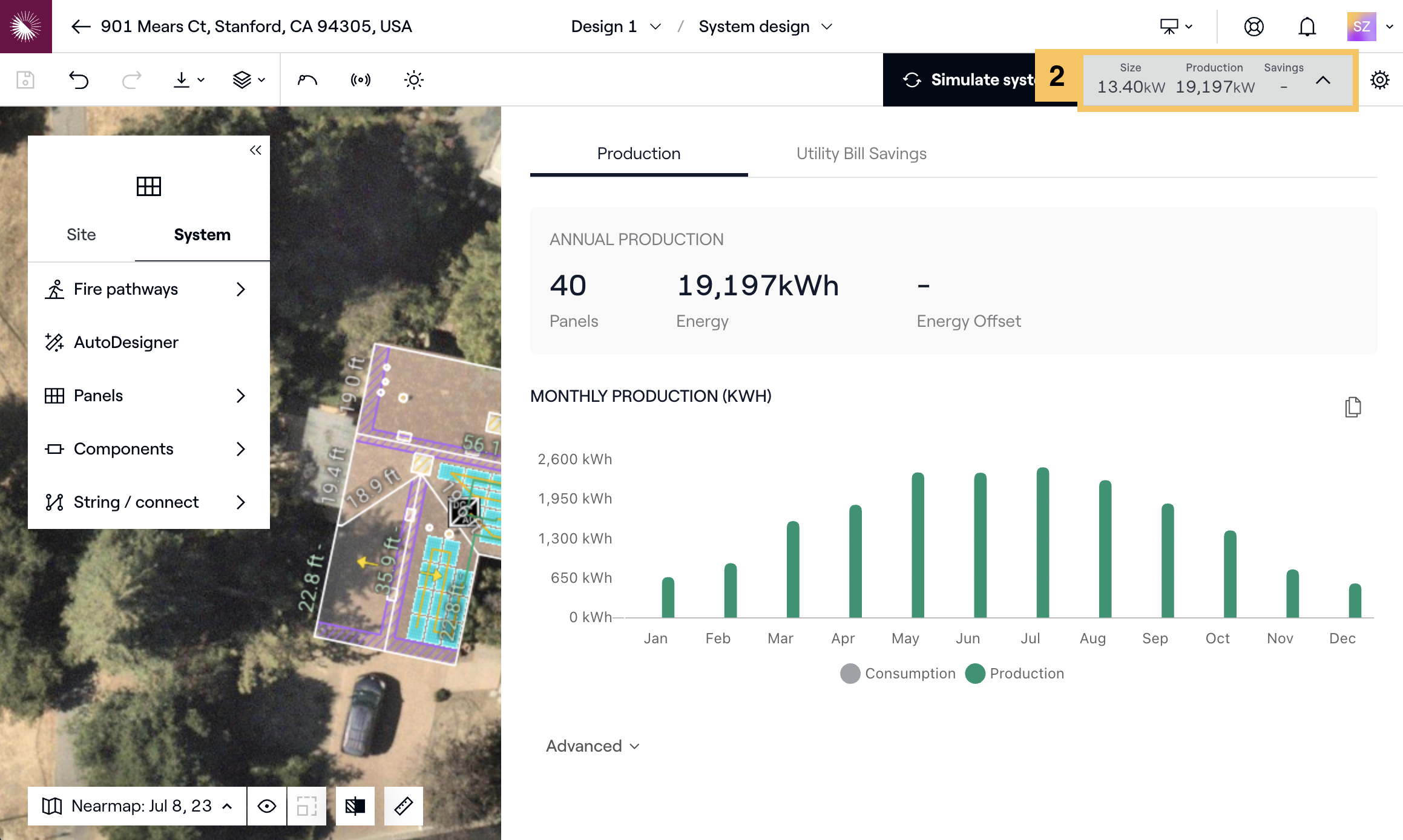

- Verá Producción y Ahorro en la factura en la vista de gráfico para ver fácilmente las tarifas pre y post solares.
