Design Mode soporta arquitecturas de almacenamiento AC acopladas y DC acopladas, así como inversores híbridos integrados con batería. Los componentes de almacenamiento se reflejan completamente en su configuración eléctrica, lista de materiales, precios y exportaciones.
En este artículo, cubriremos:
- Configuraciones de almacenamiento
- Solución de problemas de configuración de almacenamiento
- Preguntas frecuentes
Configuraciones de almacenamiento
Equipos compatibles
- Baterías AC
- Baterías DC
- Inversores solo para almacenamiento
- Inversores híbridos (usados con baterías separadas)
- Inversores híbridos integrados con batería, como Powerwall 3 — una unidad única que combina batería e inversor
Tipos de sistemas de almacenamiento
Almacenamiento AC acoplado
En un sistema AC acoplado, la batería se conecta en el lado AC del sistema a través de un inversor solo para almacenamiento. Debido a que la conexión ocurre después de que la energía solar ya ha sido convertida a AC, la batería no puede conectarse directamente al solar.
Almacenamiento DC acoplado
En un sistema DC acoplado, la batería se conecta a un inversor híbrido en el lado DC. La energía solar puede almacenarse directamente sin convertir primero a AC, lo que reduce las pérdidas por conversión.
Inversores híbridos integrados con batería
Los inversores híbridos integrados con batería — como Powerwall 3 — combinan la batería y el inversor híbrido en una sola unidad. Ellos:
- Pueden conectarse directamente al solar
- Soportan unidades de expansión
- Pueden agregarse manualmente o mediante Auto-stringer
Nota: En simulaciones de rendimiento, los inversores híbridos integrados con batería se comportan como inversores para asegurar un modelado preciso del sistema.
Configuraciones de conmutación
Puede cambiar el tipo de batería, el inversor conectado o la configuración AC/DC en cualquier momento. Cuando cambia:
- Aurora elimina automáticamente las conexiones incompatibles
- La configuración del sistema se actualiza para reflejar la nueva configuración
Por ejemplo, cambiar de un inversor híbrido a un inversor solo para almacenamiento elimina cualquier conexión solar directa, ya que los inversores solo para almacenamiento no pueden conectarse al solar.

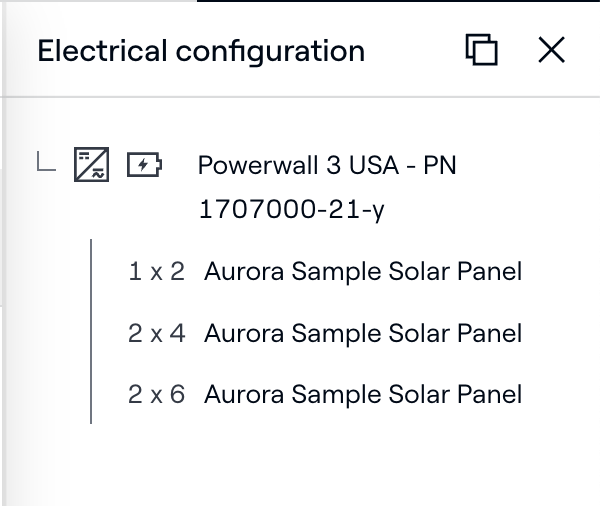

Configuración eléctrica
Los componentes de almacenamiento se rastrean en la configuración eléctrica del sistema:
- Las cantidades de baterías se rastrean por inversor
- Las unidades de expansión aumentan la capacidad total del sistema
- La salida depende tanto de las clasificaciones de la batería como del inversor
Solución de problemas de configuración de almacenamiento
Los sistemas de almacenamiento pueden configurarse de múltiples maneras dependiendo del equipo utilizado. Cada tipo de almacenamiento tiene requisitos y limitaciones específicas de conexión. La siguiente guía detalla cómo debe conectarse cada componente, junto con problemas comunes que puede encontrar al configurar el almacenamiento manualmente.
Baterías AC
Lo que requieren
- Deben conectarse en el lado AC del sistema
- Requieren un centro de carga o punto de conexión AC
- Incluyen o dependen de un inversor solo para almacenamiento
Problemas comunes
- No pueden conectarse directamente a paneles solares
- No se conectarán a componentes solo DC
- La ausencia de un centro de carga puede impedir una conexión adecuada
Cómo solucionarlo
- Asegúrese de que haya un centro de carga o punto de conexión AC presente
- Conecte la batería al lado AC del sistema, no a los paneles
Baterías DC
Lo que requieren
- Deben conectarse a un inversor compatible: inversor híbrido o inversor solo para almacenamiento
Problemas comunes
- No pueden conectarse directamente a paneles solares sin un inversor
- Pueden perder conexiones si se cambia a un inversor incompatible
- La selección incorrecta del inversor puede romper el cableado del sistema
Cómo solucionarlo
- Empareje la batería con un inversor compatible
- Verifique las conexiones después de cambiar el tipo de batería o inversor
Inversores solo para almacenamiento
Lo que requieren
- Se usan solo con baterías DC
- No se conectan a paneles solares
Problemas comunes
- No pueden conectarse a paneles solares
- Cambiar a un inversor solo para almacenamiento puede eliminar conexiones solares
- Pueden parecer desconectados si no hay batería adjunta
Cómo solucionarlo
- Úselos solo en configuraciones solo con batería o AC acopladas
- Empareje con baterías compatibles
Inversores híbridos (usados con baterías separadas)
Lo que requieren
- Pueden conectarse a: paneles solares o baterías DC
Problemas comunes
- La batería debe agregarse por separado
- Cambiar tipos de inversor puede romper conexiones
- El emparejamiento incorrecto puede impedir la configuración DC acoplada
Cómo solucionarlo
- Asegúrese de que tanto el solar como la batería estén conectados al inversor híbrido
- Revise las conexiones después de cambiar componentes del sistema
Inversores híbridos integrados con batería (por ejemplo, Powerwall 3)
Lo que requieren
- No necesitan inversor separado
- Pueden conectarse directamente a paneles solares
Problemas comunes
- Pueden eliminar inversores existentes cuando se agregan vía AutoStringer
- Cambiar a otro tipo puede romper conexiones solares
- Las unidades de expansión no aparecen como íconos separados, por lo que pueden causar confusión
Cómo solucionarlo
- Conecte los paneles en cadena directamente a la unidad
- Use unidades de expansión en lugar de agregar unidades base duplicadas
- Verifique en el inspector que la configuración sea correcta
Preguntas frecuentes
¿Puedo mezclar diferentes tipos de almacenamiento en un diseño?
Sí. Aurora aplica automáticamente las reglas de compatibilidad y conexión mientras configura el sistema.
¿Los inversores híbridos integrados con batería se comportan diferente en las simulaciones?
En las simulaciones de rendimiento, se comportan como inversores en lugar de baterías. Esto asegura un modelado preciso del sistema.
