La integración de K2 Base envía tu diseño de Aurora terminado a K2 Base, la herramienta de planificación del sistema de montaje de K2 Systems, para que puedas planificar la estructura sin volver a dibujar el techo. Aurora abre K2 Base en una pestaña nueva con la dirección de tu proyecto y las caras del techo listas para importar.
En este artículo:
- Antes de comenzar
- Enviar tu diseño a K2 Base
- Importar las caras del techo en K2 Base
- Qué se transfiere a K2 Base
- Preguntas frecuentes
- Artículos relacionados
Antes de comenzar
- Necesitas una cuenta de K2 Base. Si no has iniciado sesión cuando se abra K2 Base, primero verás su página de inicio de sesión. Después de iniciar sesión, puedes continuar.
- Aurora debe activar la integración para tu cuenta. Aurora la está implementando gradualmente en las cuentas de Europa y no se necesita ninguna otra configuración en Aurora. Ponte en contacto con tu gerente de cuenta o con Soporte para solicitar acceso anticipado.
- Termina tu modelo de techo en Aurora antes de enviarlo para que K2 Base reciba tus medidas finales.
Enviar tu diseño a K2 Base
Una vez que hayas completado tu diseño en Aurora, puedes abrirlo en K2 Base directamente desde el modo Diseño. Estos pasos te llevan del menú Componentes a un proyecto nuevo de K2 Base.
- Abre tu diseño en el modo Diseño.

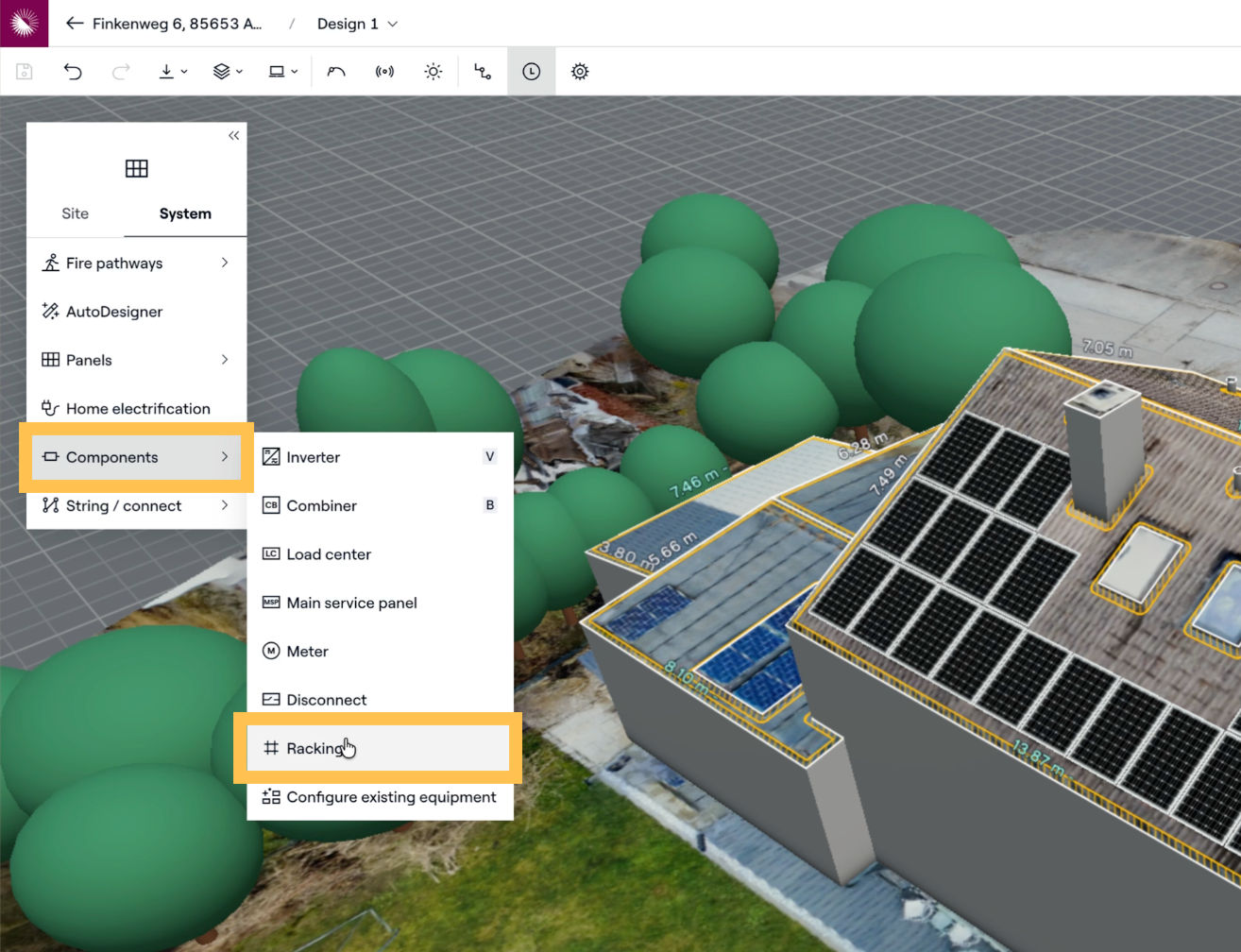

- En el panel izquierdo, haz clic en Sistema y, luego, en Componentes.
- Haz clic en Estructura.

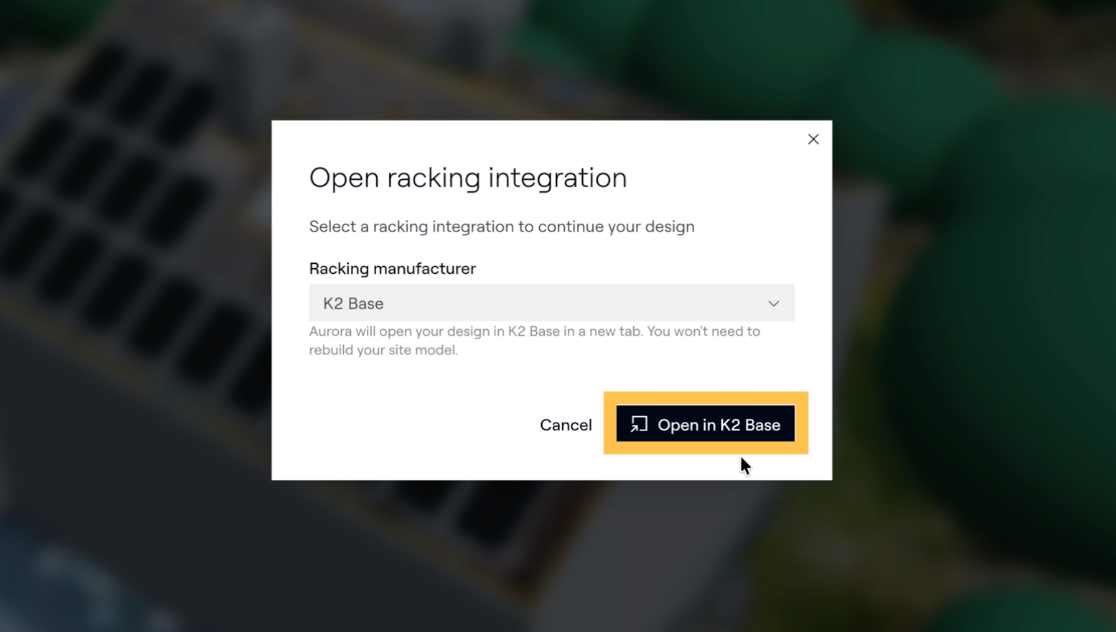

- En la ventana Abrir integración de estructura, selecciona K2 Base en Fabricante de la estructura.
- Haz clic en Abrir en K2 Base.
K2 Base se abre en una pestaña nueva en la pantalla CREAR PROYECTO, con la dirección de tu proyecto ya completada. Aurora envía tu diseño tal como se guardó la última vez que hiciste clic en Abrir en K2 Base.
Importar las caras del techo en K2 Base
En K2 Base, crearás el proyecto, completarás los detalles de carga obligatorios y, luego, importarás las caras del techo desde Aurora una por una.

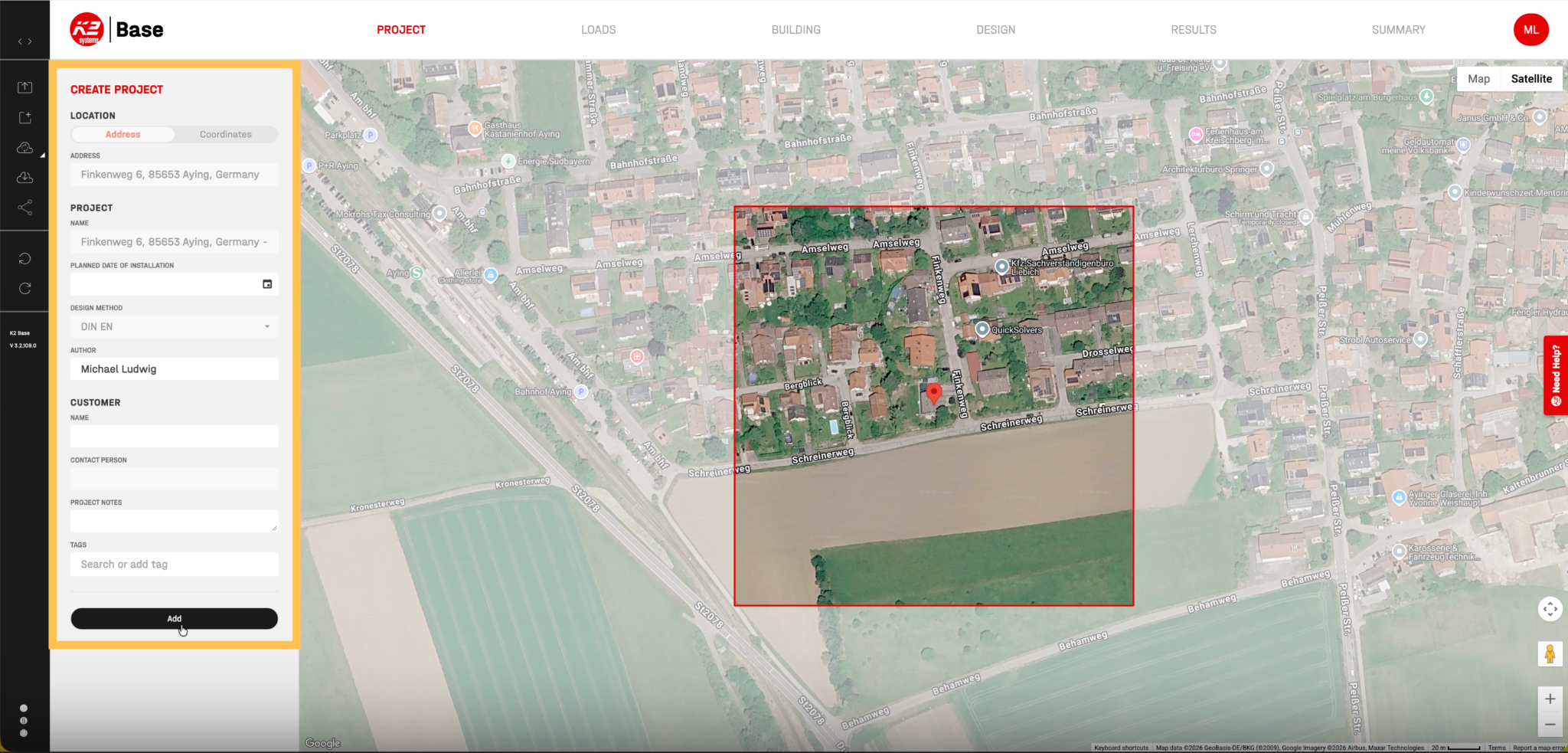

- En CREAR PROYECTO, revisa la DIRECCIÓN y el NOMBRE completados previamente, agrega cualquier otro detalle que necesites y haz clic en Agregar.

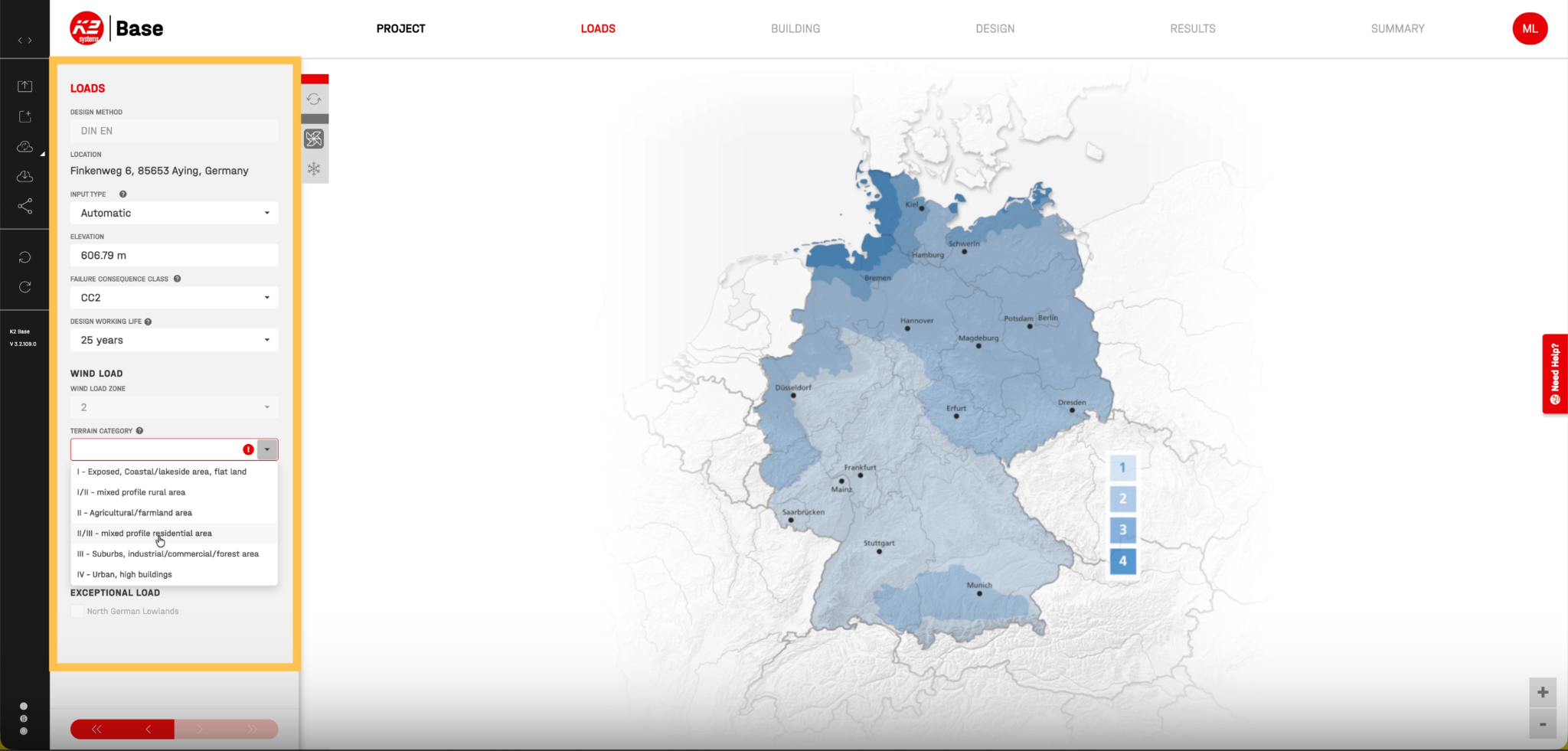

- En CARGAS, completa los campos obligatorios: CLASE DE CONSECUENCIA DE FALLA, VIDA ÚTIL DE DISEÑO y CATEGORÍA DEL TERRENO. K2 Base determina automáticamente las cargas de viento y nieve a partir de tu ubicación.
- Ve a EDIFICIO. Esta opción estará disponible una vez que completes los campos de carga obligatorios.
- Haz clic en IMPORTAR TECHO DESDE AURORA. El número entre paréntesis indica cuántas caras del techo envió Aurora.

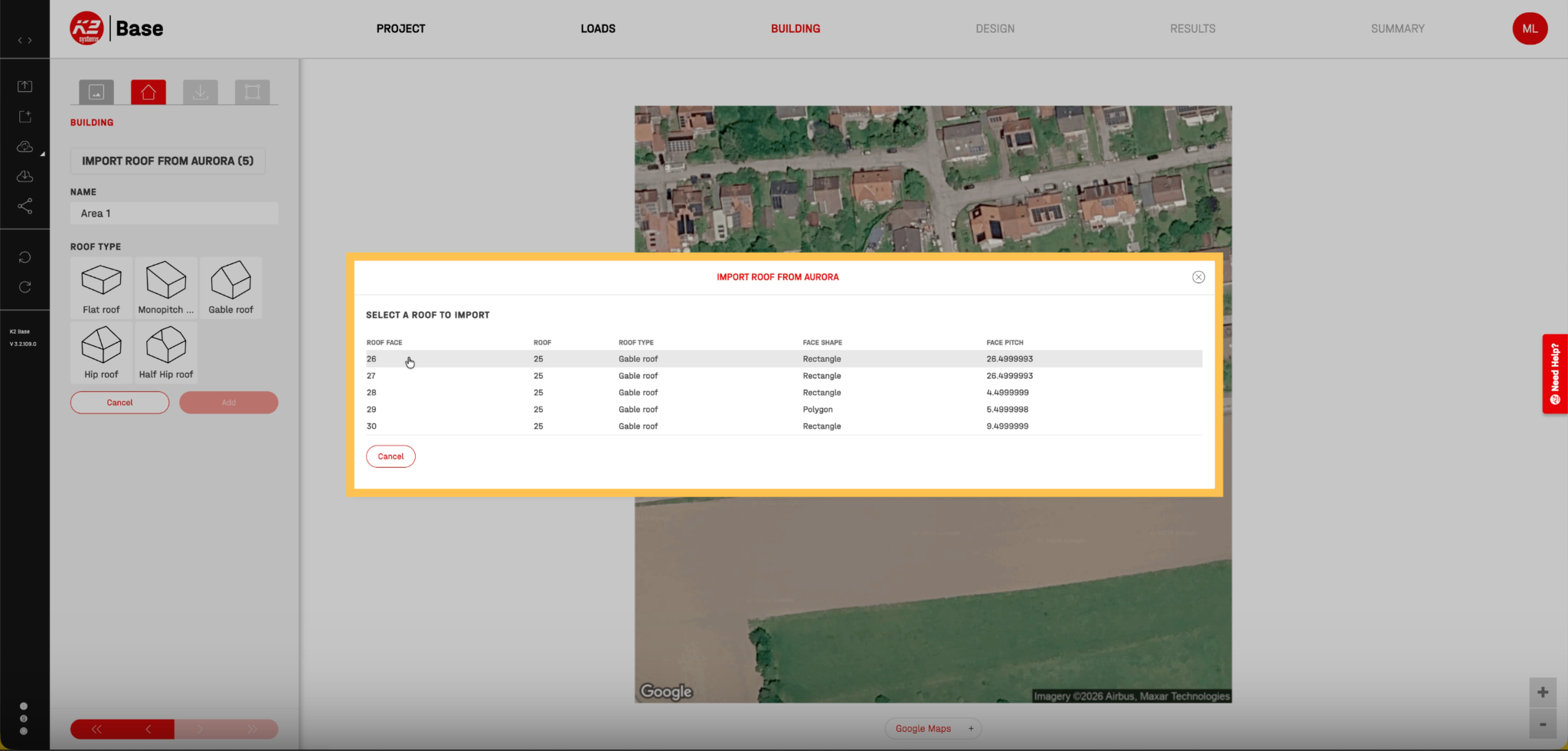

- En SELECCIONAR UN TECHO PARA IMPORTAR, haz clic en la cara del techo que quieras importar. La tabla muestra el TIPO DE TECHO, la FORMA DE LA CARA y la PENDIENTE DE LA CARA que Aurora envió para cada cara.

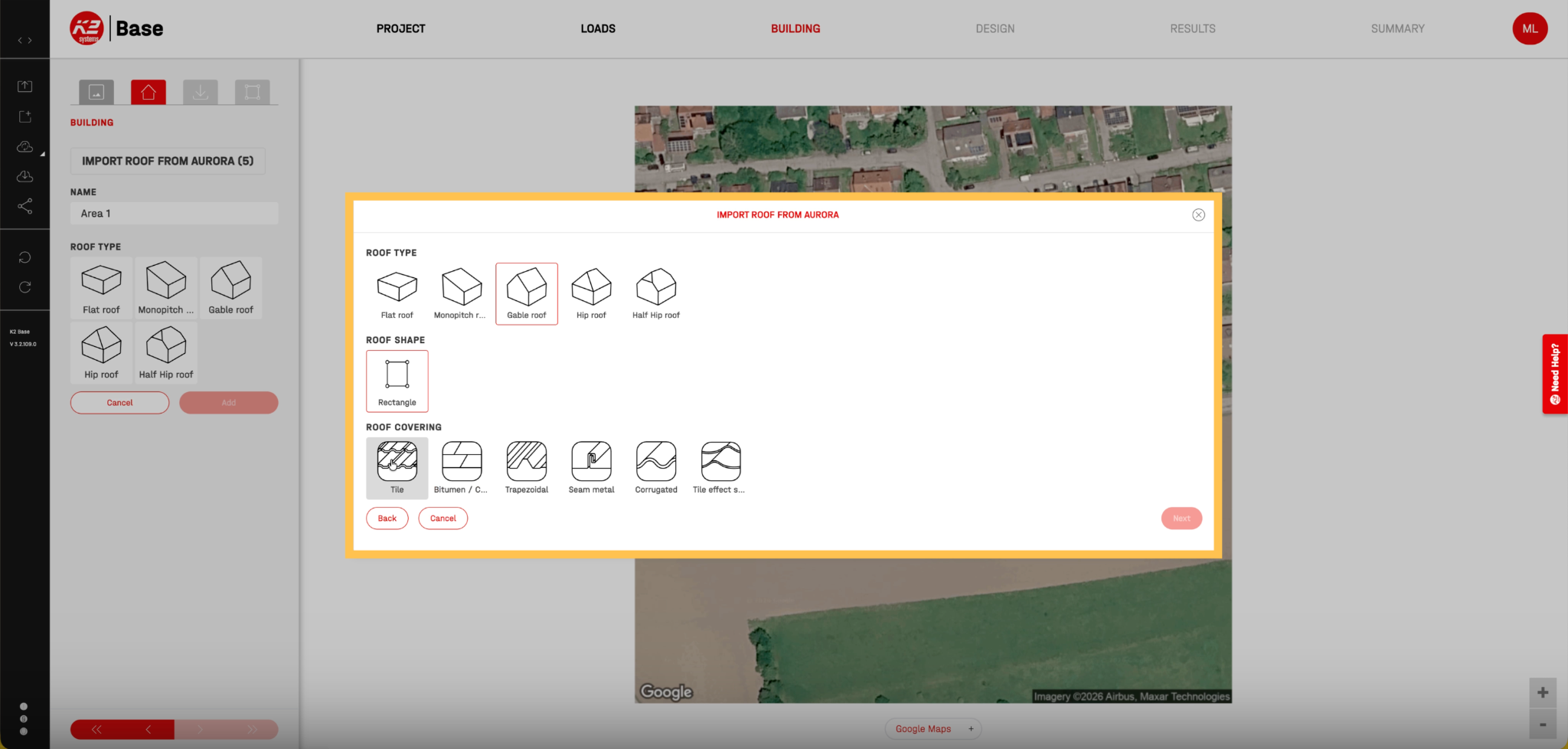

- Selecciona el TIPO DE TECHO, la FORMA DEL TECHO y la CUBIERTA DEL TECHO y, luego, haz clic en Siguiente.
- Revisa el MÉTODO DE FIJACIÓN y la CUADRÍCULA DE FIJACIÓN y, luego, haz clic en Crear un techo.
- Repite la importación para cada una de las caras del techo restantes.

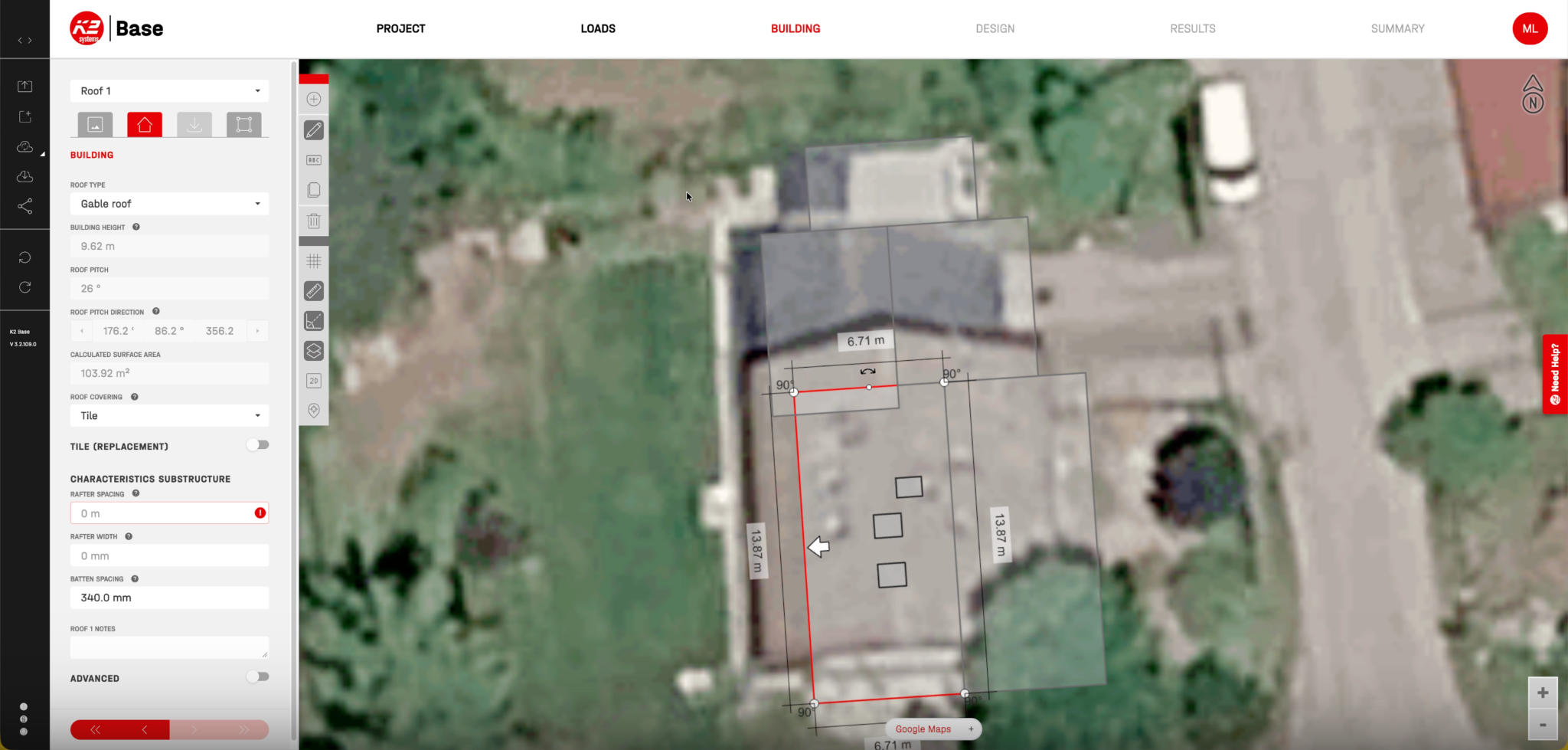

Cada techo que importes aparece en EDIFICIO con sus dimensiones y obstrucciones. K2 Base marca los campos que aún debes completar, como SEPARACIÓN ENTRE CABIOS. A partir de ahí, continúa planificando tu sistema de montaje en K2 Base.
Consejo: K2 Base muestra las dimensiones proyectadas del techo en la vista satelital y las dimensiones reales del techo en la vista 2D.
Qué se transfiere a K2 Base
Aurora envía una instantánea única de tu diseño:
- La dirección de tu proyecto
- Las caras del techo, incluido el tipo de techo, la forma de la cara y la pendiente
- Las obstrucciones
La distribución de tus paneles no se transfiere, por lo que debes colocar los módulos en K2 Base. La integración solo envía datos de Aurora a K2 Base.
Preguntas frecuentes
No encuentro K2 Base en Aurora. ¿Cómo puedo obtenerlo?
Aurora activa la integración para cada cuenta y la está implementando gradualmente. Si K2 Base no aparece en Fabricante de la estructura, todavía no está activada para tu cuenta. Ponte en contacto con tu gerente de cuenta o con Soporte para solicitar acceso anticipado.
¿Es lo mismo que K2 Systems Racking Design App?
No. K2 Systems Racking Design App incluye K2 Quote, una integración independiente para clientes de EE. UU.
¿Puedo obtener la lista de materiales de la estructura de K2 Base en Aurora?
No. La lista de materiales de la estructura permanece en K2 Base.
Si cambio mi diseño en Aurora, ¿se actualiza K2 Base?
No. Envía nuevamente el diseño a K2 Base e importa las caras del techo actualizadas. Los cambios que hagas en K2 Base tampoco actualizan tu diseño de Aurora.
