Après avoir modélisé votre site, il est utile d'utiliser une carte d'irradiation afin de déterminer les faces du toit présentant le potentiel solaire le plus élevé. Les cartes d'irradiance d'Aurora vous fournissent des relevés d'ombrage pour identifier les zones ombragées de la toiture qui peuvent avoir un impact négatif sur les performances globales du système.
Termes clés
-
Irradiation: puissance par unité de surface reçue du soleil sous forme de rayonnement électromagnétique. Aurora mesure cela en kWh/m2/an.
-
Accès solaireL'accès solaire est défini comme l'énergie solaire incidente compte tenu de l'ombrage, divisée par l'énergie solaire incidente s'il n'y a pas d'ombrage. En termes plus simples, le pourcentage d'accès solaire fait référence au pourcentage d'irradiation qui atteint le toit.
-
Facteur d'inclinaison et d'orientation (TOF)Le facteur d'inclinaison et d'orientation (TOF) est représenté par un pourcentage et est calculé en divisant l'ensoleillement de l'inclinaison et de l'orientation réelles par l'ensoleillement à l'inclinaison et à l'orientation optimales.
-
Fraction totale de la ressource solaire (TSRF)Le rapport entre l'insolation disponible en tenant compte de l'ombrage et du facteur d'inclinaison et d'orientation (TOF), et l'insolation totale disponible à un endroit donné avec une inclinaison et une orientation optimales et en l'absence d'ombrage.
Utilisation de l'irradiation
Une fois que vous avez modélisé votre site, vous pouvez établir une carte d'irradiation :
-

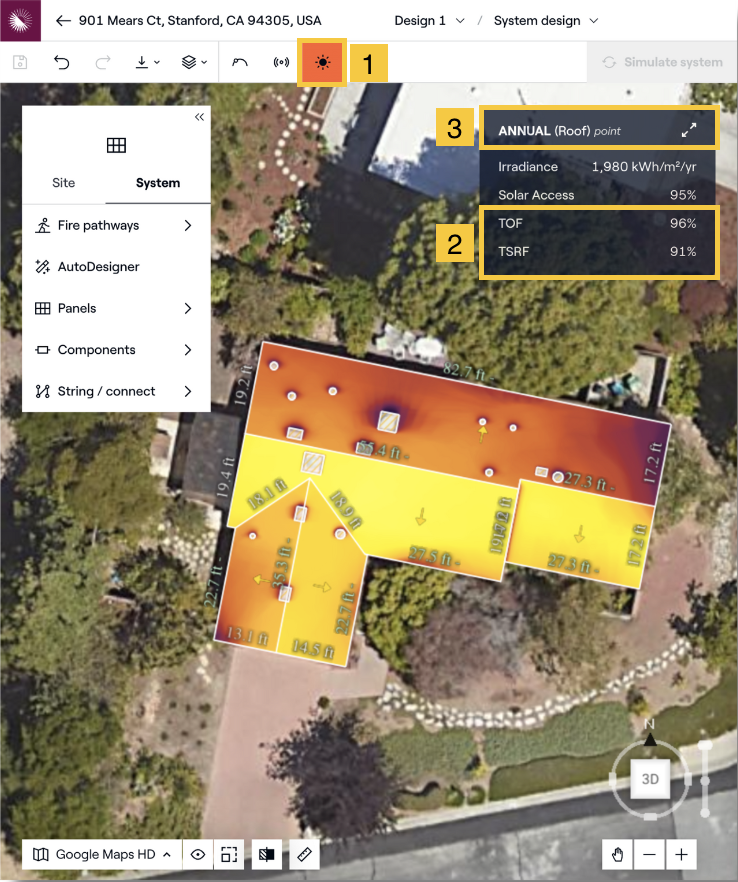

Cliquez sur le bouton irradiance dans la barre d'outils supérieure (ou appuyez sur i). Les serveurs d'Aurora simulent alors la trajectoire du soleil pour chaque heure de clarté de l'année et calculent l'irradiation et le pourcentage d'accès solaire sur tous les toits de votre site.
-

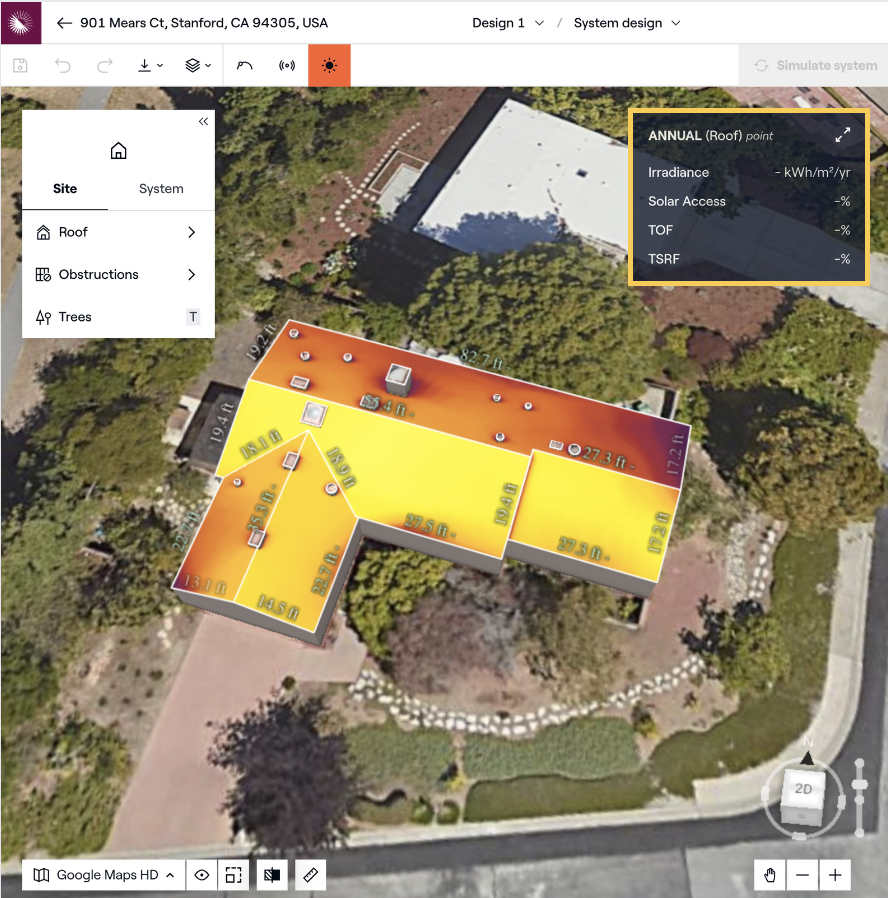

Une fois la carte générée, le survol de celle-ci permet d'obtenir des informations sur l'isolation (en kWh) et l'ombrage (accès solaire, TOF et TSRF en %) dans le coin supérieur droit de votre écran. L'échelle de couleurs de la carte indique les endroits où le potentiel solaire est le plus élevé, ce qui vous aidera à concevoir votre projet. Le jaune correspond à un potentiel solaire plus élevé et le rouge à un potentiel solaire plus faible.
-
Pour les relevés annuels de l'ombrage, déplacez votre souris sur le site. Développez le menu de l'irradiance dans le coin supérieur droit pour afficher les valeurs mensuelles.
