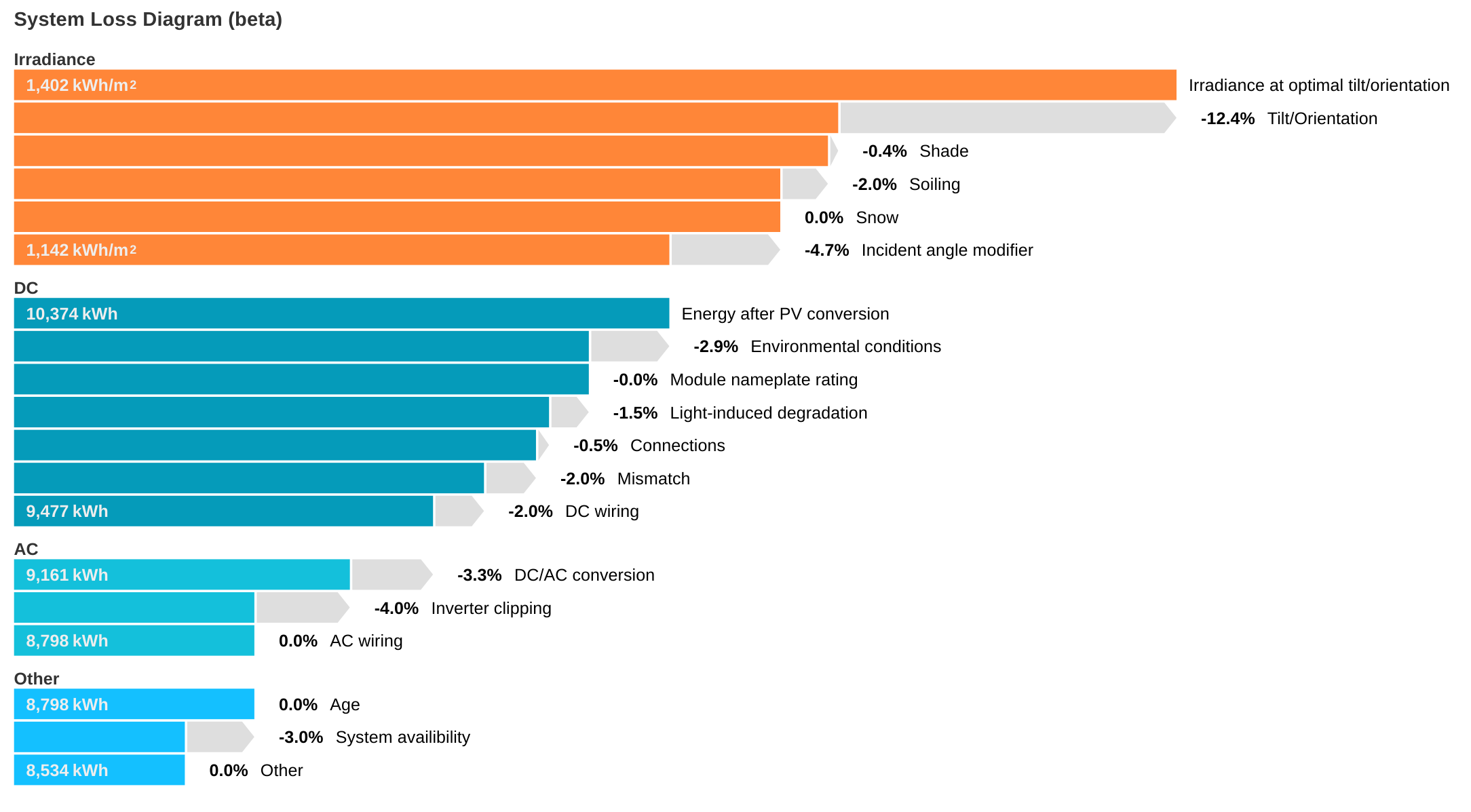

Le diagramme de perte de système d'Aurora est une ventilation des pertes de système, montrant exactement la quantité d'énergie perdue à chaque étape de la conception.
Irradiance
Cette catégorie indique les pertes d'irradiation sur les modules d'un modèle. Il couvre les pertes environnementales ainsi que les pertes dues à une inclinaison et une orientation sous-optimales.
Rayonnement à l'inclinaison/orientation optimale
Il s'agit de l'"entrée" du diagramme des pertes ; c'est le rayonnement annuel maximal qui pourrait tomber sur les modules s'ils étaient inclinés et orientés de manière optimale pour l'emplacement.
Inclinaison/orientation
Il s'agit de la première perte du diagramme ; elle représente la part de l'irradiation potentielle qui n'est pas captée par les panneaux solaires en raison de la manière dont ils sont orientés et inclinés. Les conceptions avec des modules affleurants sur un toit plat, par exemple, peuvent afficher un pourcentage de perte plus élevé que les conceptions avec des modules inclinés de 20 à 30°, en fonction de l'emplacement du site.
Ombrage
Il s'agit de la perte de rayonnement causée par l'ombrage. Les arbres, les obstacles, les murs/toits et d'autres modules peuvent faire de l'ombre à un réseau et réduire l'irradiance globale. Le moteur d'ombrage intégré d'Aurora calcule ces pertes directement et les quantifie ici ; si vous effectuez une simulation avec le moteur d'ombrage désactivé, la perte que vous voyez ici correspondra au déclassement de la teinte que vous avez défini dans les paramètres de perte du système.
Encrassement
Il s'agit de la perte due à l'encrassement (saleté, sable, etc.) des modules. La perte de salissure appliquée est égale à la valeur indiquée dans les paramètres de perte du système (ou aux valeurs, si elles sont données mensuellement).
Neige
Il s'agit de la perte de rayonnement due à la neige qui recouvre les modules. La perte de neige appliquée est égale à la valeur indiquée dans les paramètres de perte du système (ou aux valeurs, si elles sont données mensuellement).
Modificateur d'angle d'incidence
L'angle d'irradiation d'un panneau solaire n'est généralement pas parfaitement normal par rapport au panneau, ce qui signifie que la lumière arrive sous un certain angle. Les pertes indiquées ici représentent les pertes optiques dans la transmission de la lumière à travers les couvercles des modules. Le modèle d'Aurora est basé sur les lois physiques de Snell et de Bougher ; pour en savoir plus, cliquez ici.
CC
Cette catégorie regroupe toutes les pertes d'énergie en courant continu ou, en d'autres termes, toutes les pertes électriques qui se produisent du côté de l'entrée des onduleurs.
Énergie après conversion PV
Il s'agit de l'"entrée" de cette catégorie ; elle représente la quantité d'énergie qu'une conception pourrait produire compte tenu de l'irradiation incidente (la dernière valeur dans la section "Irradiation" du diagramme des pertes), de l'efficacité des modules et de la surface des modules : E = S × Σ(ηA), où S est l'irradiation en kWh/m2, η est l'efficacité maximale du module (généralement à STC), A est la surface du module enm2, et Σ représente la somme de ηA pour tous les modules de la conception.
Conditions environnementales
Il s'agit de la première perte dans la catégorie DC, représentant l'énergie perdue en raison du fonctionnement des modules dans des conditions d'irradiation et de température variables tout au long de l'année. Aurora effectue une simulation du circuit complet de la conception, en ajustant les paramètres du circuit équivalent de chaque module (ou chaîne de cellules pour la simulation de sous-modules) en fonction de l'irradiation et de la température sur un module à une heure donnée (pour plus d'informations sur le modèle que nous appliquons, cliquez ici). Comme les panneaux ne fonctionnent pas à STC au cours de l'année, l'énergie produite sera inférieure à l'"énergie après conversion PV" décrite ci-dessus.
Valeur nominale du module
Il s'agit de la même perte que la valeur nominale du module dans les paramètres de perte du système, représentant la perte due à une spécification inexacte de la valeur STC d'un module. La plupart des panneaux solaires modernes ont une tolérance de puissance positive, ce qui signifie qu'il est rare qu'un module de 300 W que vous achetez produise moins de 300 W (mais il peut en produire un peu plus).
Dégradation induite par la lumière
Il s'agit de la même perte que la dégradation induite par la lumière (LID) dans les paramètres de perte du système, représentant un phénomène dans lequel les caractéristiques électriques des cellules solaires au silicium cristallin changent en cas d'exposition à la lumière. Le LID ne se produit que dans les premières heures d'exposition des panneaux à la lumière, mais comme cet effet peut modifier la puissance de sortie d'un module par rapport à son indice STC, il est généralement modélisé comme un facteur de perte fixe.
Connexions
Il s'agit de la perte due au câblage interne et aux soudures à l'intérieur des panneaux solaires. Les connexions internes ajoutent une résistance électrique au circuit, ce qui entraîne une perte de puissance.
Mismatch
Deux modules du même type provenant du même fabricant ne sont pas parfaitement identiques ; les variations de fabrication entraînent de légères variations dans les paramètres électriques des modules. Cette perte représente ces variations de fabrication. Elle ne s'applique pas aux conceptions utilisant des micro-onduleurs ou des optimiseurs de courant continu, car ces systèmes électroniques de puissance au niveau du module isolent les modules les uns des autres.
Câblage CC
Il s'agit de la perte due au câblage qui relie les panneaux solaires en chaînes. Le câblage ajoute une résistance électrique au circuit, ce qui entraîne une perte de puissance.
AC
Cette catégorie comprend toutes les pertes qui se produisent du côté de la sortie de l'onduleur.
Conversion DC/AC
La première perte de cette catégorie est due aux rendements des onduleurs dans la conception. Aucun onduleur ne fonctionne à 100 %, ce qui signifie que l'énergie à la sortie (CA) n'est jamais aussi importante que l'énergie à l'entrée (CC). La plupart des onduleurs ont un rendement de 96-98%, mais cette valeur varie en fonction de la puissance et de la tension du courant continu d'entrée. Comme Aurora est capable de modéliser la courbe d'efficacité complète des onduleurs avec les données de test disponibles, la perte indiquée dans le diagramme peut aider à déterminer si un champ est correctement dimensionné pour l'onduleur. Par exemple, la perte de conversion CC/CA peut être très importante si la taille du système CC est inférieure à 30 % de la puissance nominale de l'onduleur.
Écrêtage de l'onduleur
Dans certains cas, un champ solaire peut produire plus d'énergie que l'onduleur n'est capable de convertir en courant alternatif ; dans ce cas, l'onduleur "écrête" la puissance de sortie pour la ramener à sa valeur nominale. La perte indiquée ici représente la quantité d'énergie DC qui est écrêtée tout au long de l'année. La quantité d'énergie perdue en raison de l'écrêtage de l'onduleur est également indiquée dans la section "Avertissements de simulation". Si l'écrêtage de l'onduleur n'est pas activé dans une simulation, la perte sera affichée à 0 %.
Autres pertes
Les pertes de cette catégorie sont toutes appliquées à l'énergie CA, mais ne sont pas des réductions explicites de CA. Il s'agit de pertes diverses qui peuvent affecter la production annuelle d'énergie du système.
Âge
Il s'agit de la perte due à l'altération du module au fil du temps. Elle est identique à la perte d'âge spécifiée dans les paramètres de perte du système.
Disponibilité du système
Ceci représente la perte d'énergie disponible due à la mise hors service du système pour maintenance ou à des pannes du réseau. Elle est identique à la perte de disponibilité du système spécifiée dans les paramètres de perte de système. Autres Il s'agit de toute autre perte que vous souhaitez comptabiliser ; elle n'a pas d'origine spécifique. Elle est identique à l'autre perte spécifiée dans les paramètres de perte du système.
