Le mode Conception prend en charge les architectures de stockage couplées en AC et en DC, ainsi que les onduleurs hybrides intégrant des batteries. Les composants de stockage sont entièrement reflétés dans votre configuration électrique, la nomenclature, les prix et les exportations.
Dans cet article, nous couvrirons :
Configurations de stockage
Équipements pris en charge
- Batteries AC
- Batteries DC
- Onduleurs uniquement de stockage
- Onduleurs hybrides (utilisés avec des batteries séparées)
- Onduleurs hybrides intégrant la batterie, tels que Powerwall 3 — une unité unique combinant batterie et onduleur
Types de systèmes de stockage
Stockage couplé en AC
Dans un système couplé en AC, la batterie est connectée du côté AC du système via un onduleur uniquement de stockage. Comme la connexion se fait après que l'énergie solaire a déjà été convertie en AC, la batterie ne peut pas se connecter directement au solaire.
Stockage couplé en DC
Dans un système couplé en DC, la batterie est connectée à un onduleur hybride du côté DC. L'énergie solaire peut être stockée directement sans passer d'abord par la conversion en AC, ce qui réduit les pertes de conversion.
Onduleurs hybrides intégrant la batterie
Les onduleurs hybrides intégrant la batterie — comme Powerwall 3 — combinent la batterie et l'onduleur hybride en une seule unité. Ils :
- Peuvent se connecter directement au solaire
- Supportent des unités d'extension
- Peuvent être ajoutés manuellement ou via Auto-stringer
Remarque : Dans les simulations de performance, les onduleurs hybrides intégrant la batterie se comportent comme des onduleurs afin d'assurer une modélisation précise du système.
Configurations de commutation
Vous pouvez changer le type de batterie, l'onduleur connecté ou la configuration AC/DC à tout moment. Lors de la commutation :
- Aurora supprime automatiquement les connexions incompatibles
- La configuration du système est mise à jour pour refléter la nouvelle configuration
Par exemple, passer d'un onduleur hybride à un onduleur uniquement de stockage supprime toute connexion solaire directe, car les onduleurs uniquement de stockage ne peuvent pas se connecter au solaire.

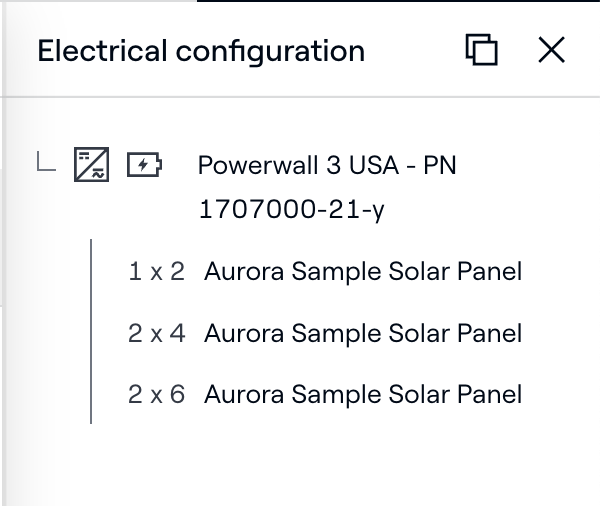

Configuration électrique
Les composants de stockage sont suivis dans la configuration électrique du système :
- Les quantités de batteries sont suivies par onduleur
- Les unités d'extension augmentent la capacité totale du système
- La sortie dépend à la fois des puissances nominales des batteries et des onduleurs
Dépannage des configurations de stockage
Les systèmes de stockage peuvent être configurés de plusieurs façons selon l'équipement utilisé. Chaque type de stockage a des exigences et des limitations spécifiques de connexion. Les conseils suivants expliquent comment chaque composant doit être connecté, ainsi que les problèmes courants que vous pouvez rencontrer lors de la configuration manuelle du stockage.
Batteries AC
Ce qu'elles nécessitent
- Doivent être connectées du côté AC du système
- Nécessitent un centre de charge ou un point de connexion AC
- Incluent ou dépendent d'un onduleur uniquement de stockage
Problèmes courants
- Ne peuvent pas être connectées directement aux panneaux solaires
- Ne se connectent pas aux composants uniquement DC
- L'absence de centre de charge peut empêcher une connexion correcte
Comment réparer
- Assurez-vous qu'un centre de charge ou un point de connexion AC est présent
- Connectez la batterie au côté AC du système, pas aux panneaux
Batteries DC
Ce qu'elles nécessitent
- Doivent être connectées à un onduleur compatible : onduleur hybride ou onduleur uniquement de stockage
Problèmes courants
- Ne peuvent pas se connecter directement aux panneaux solaires sans onduleur
- Peuvent perdre leurs connexions si onduleur incompatible sélectionné
- Un mauvais choix d'onduleur peut casser le câblage du système
Comment réparer
- Associez la batterie à un onduleur compatible
- Vérifiez les connexions après avoir changé le type de batterie ou d'onduleur
Onduleurs uniquement de stockage
Ce qu'ils nécessitent
- Utilisés uniquement avec des batteries DC
- Ne doivent pas être connectés aux panneaux solaires
Problèmes courants
- Ne peuvent pas être connectés aux panneaux solaires
- Passer à un onduleur uniquement de stockage peut supprimer les connexions solaires
- Peuvent sembler déconnectés si aucune batterie n'est attachée
Comment réparer
- Utilisez uniquement dans des configurations batterie seule ou couplée en AC
- Associez à des batteries compatibles
Onduleurs hybrides (utilisés avec des batteries séparées)
Ce qu'ils nécessitent
- Peuvent se connecter à : panneaux solaires ou batteries DC
Problèmes courants
- La batterie doit toujours être ajoutée séparément
- Changer de type d'onduleur peut casser les connexions
- Une mauvaise association peut empêcher la configuration couplée en DC
Comment réparer
- Assurez-vous que le solaire et la batterie sont connectés à l'onduleur hybride
- Vérifiez les connexions après modification des composants du système
Onduleurs hybrides intégrant la batterie (ex. Powerwall 3)
Ce qu'ils nécessitent
- Pas d'onduleur séparé nécessaire
- Peuvent se connecter directement aux panneaux solaires
Problèmes courants
- Peuvent supprimer les onduleurs existants lorsqu'ils sont ajoutés via AutoStringer
- Changer ce type peut casser les connexions solaires
- Les unités d'extension n'apparaissent pas comme icônes séparées, ce qui peut prêter à confusion
Comment réparer
- Raccorder directement les panneaux à l'unité
- Utiliser des unités d'extension plutôt que d'ajouter des unités de base en double
- Vérifier la configuration correcte dans l'inspecteur
FAQ
Puis-je mélanger différents types de stockage dans une même conception ?
Oui. Aurora applique automatiquement les règles de compatibilité et de connexion lorsque vous configurez le système.
Les onduleurs hybrides intégrant la batterie se comportent-ils différemment dans les simulations ?
Dans les simulations de performance, ils se comportent comme des onduleurs plutôt que comme des batteries. Cela garantit une modélisation précise du système.
