L’intégration K2 Base envoie votre conception Aurora terminée vers K2 Base, l’outil de planification des systèmes de montage de K2 Systems, afin que vous puissiez planifier le système de fixation sans redessiner votre toit. Aurora ouvre K2 Base dans un nouvel onglet avec l’adresse de votre projet et les pans de toit prêts à être importés.
Dans cet article :
- Avant de commencer
- Envoyer votre conception vers K2 Base
- Importer vos pans de toit dans K2 Base
- Données transférées vers K2 Base
- FAQ
- Articles associés
Avant de commencer
- Vous avez besoin d’un compte K2 Base. Si vous n’êtes pas connecté lorsque K2 Base s’ouvre, sa page de connexion s’affiche d’abord. Après vous être connecté, vous pouvez continuer.
- Aurora doit activer l’intégration pour votre compte. Aurora la déploie progressivement sur les comptes en Europe, et aucune autre configuration n’est nécessaire dans Aurora. Contactez votre responsable de compte ou l’assistance pour demander un accès anticipé.
- Terminez votre modèle de toit dans Aurora avant de l’envoyer, afin que K2 Base reçoive vos mesures finales.
Envoyer votre conception vers K2 Base
Une fois votre conception terminée dans Aurora, vous pouvez l’ouvrir directement dans K2 Base depuis le mode Conception. Ces étapes vous permettent d’accéder au menu Composants, puis de créer un nouveau projet K2 Base.
- Ouvrez votre conception en mode Conception.

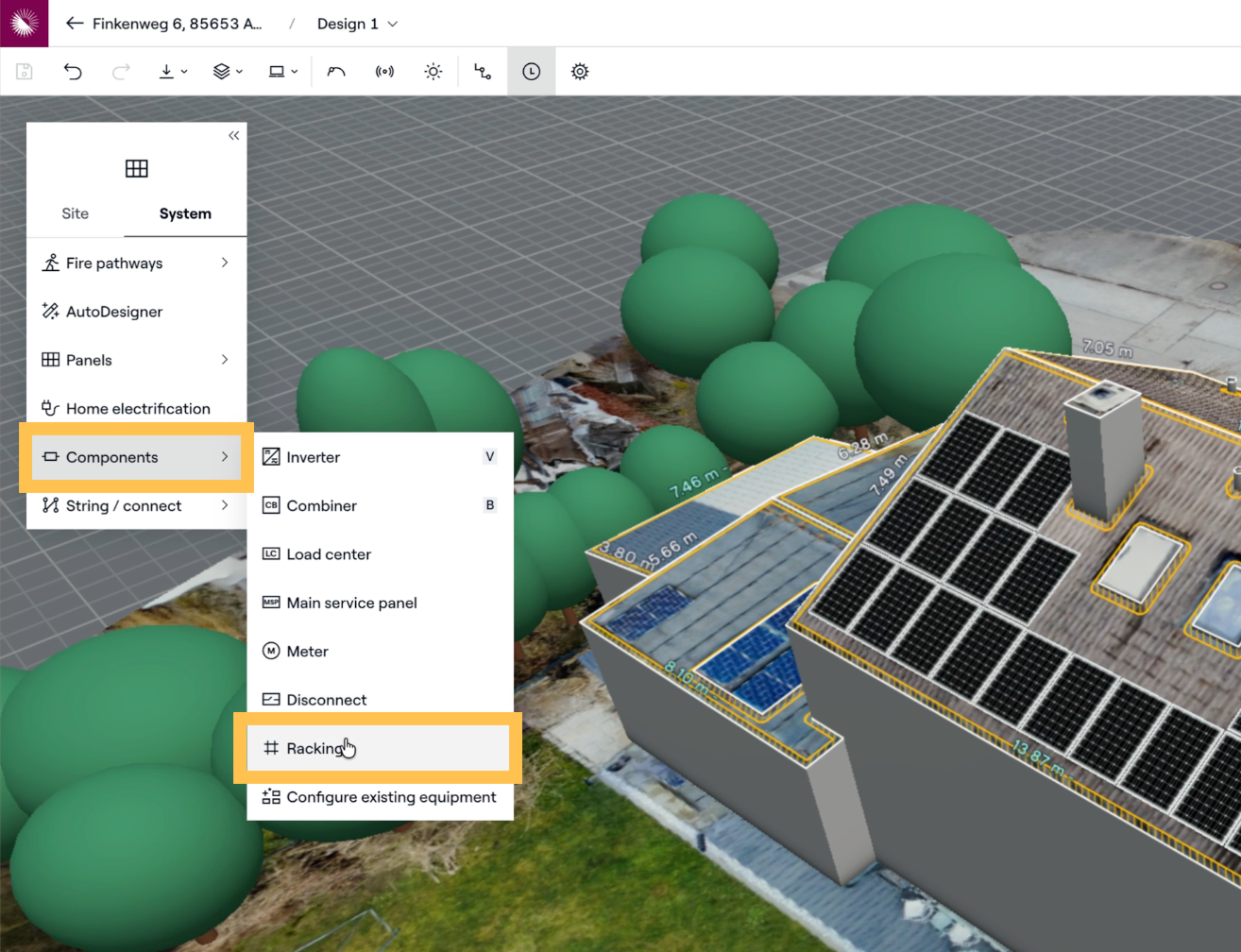

- Dans le panneau de gauche, cliquez sur Système, puis sur Composants.
- Cliquez sur Système de fixation.

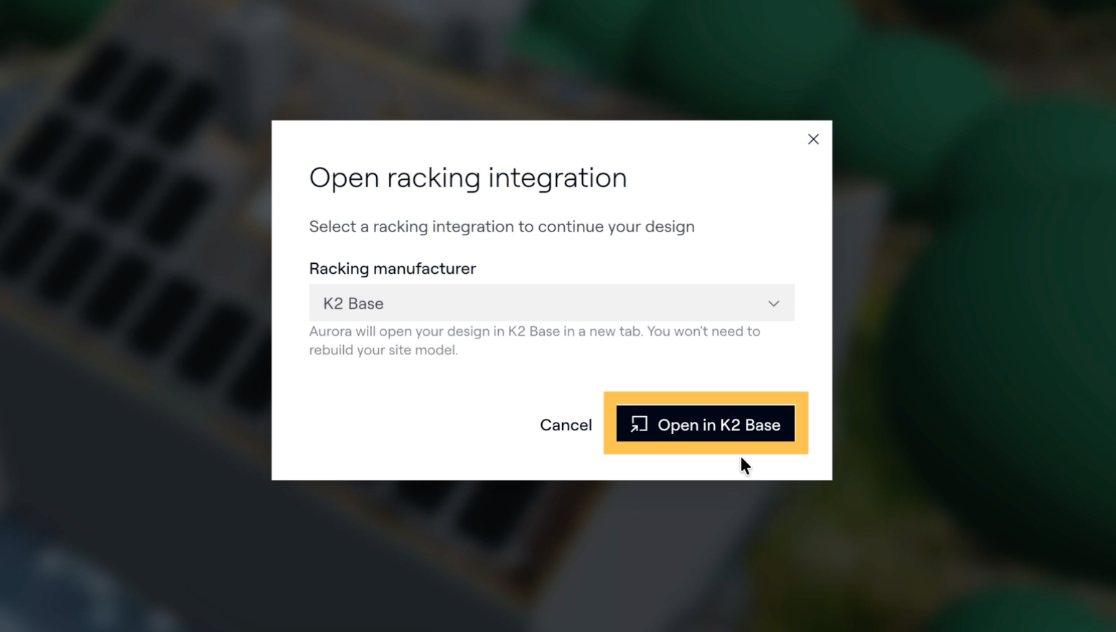

- Dans la fenêtre Ouvrir l’intégration du système de fixation, sélectionnez K2 Base sous Fabricant du système de fixation.
- Cliquez sur Ouvrir dans K2 Base.
K2 Base s’ouvre dans un nouvel onglet sur son écran CRÉER UN PROJET, avec l’adresse de votre projet renseignée. Aurora envoie votre conception telle qu’elle a été enregistrée la dernière fois lorsque vous cliquez sur Ouvrir dans K2 Base.
Importer vos pans de toit dans K2 Base
Dans K2 Base, vous allez créer le projet, renseigner les informations de charge requises, puis importer vos pans de toit depuis Aurora un par un.

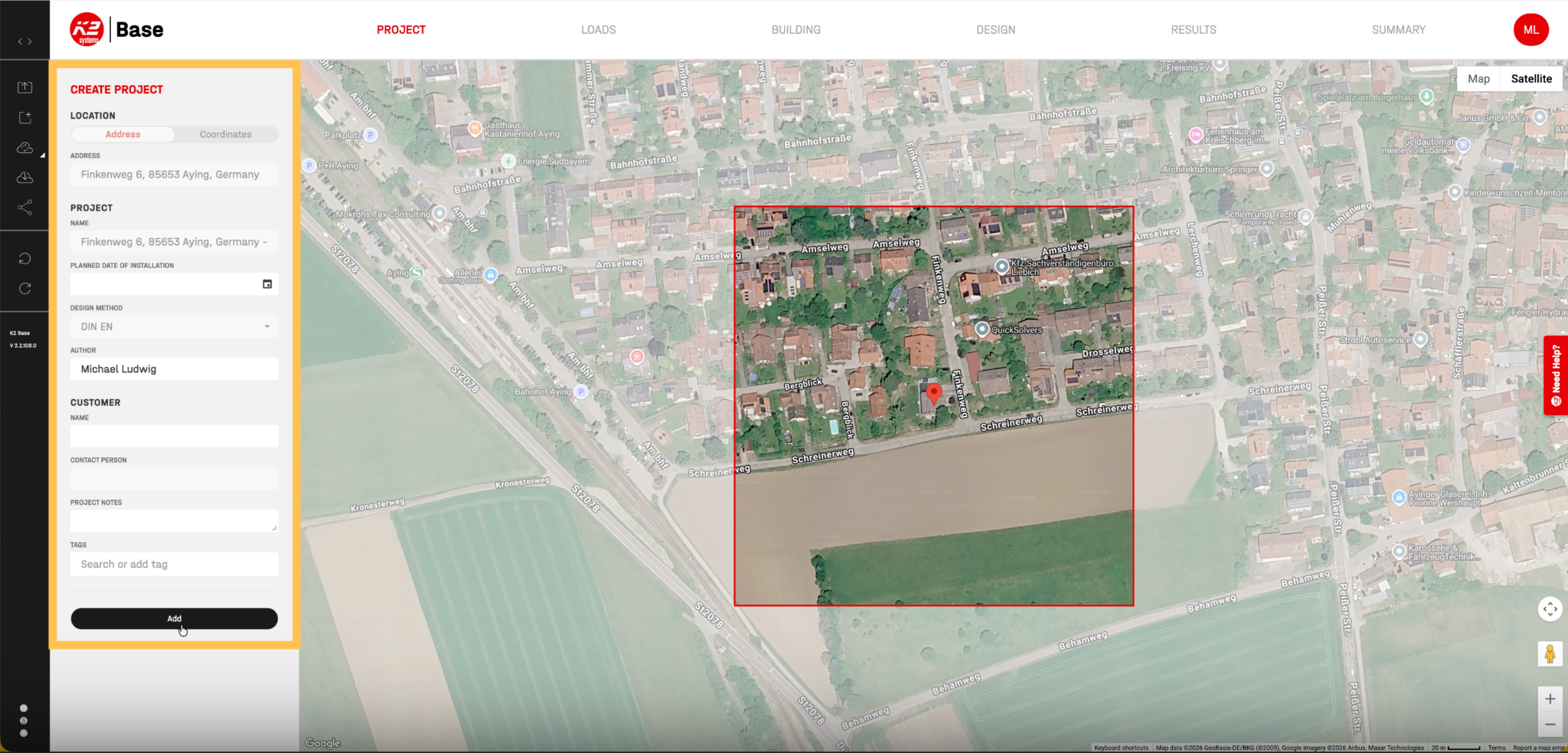

- Dans CRÉER UN PROJET, vérifiez l’ADRESSE et le NOM préremplis, ajoutez les autres informations nécessaires, puis cliquez sur Ajouter.

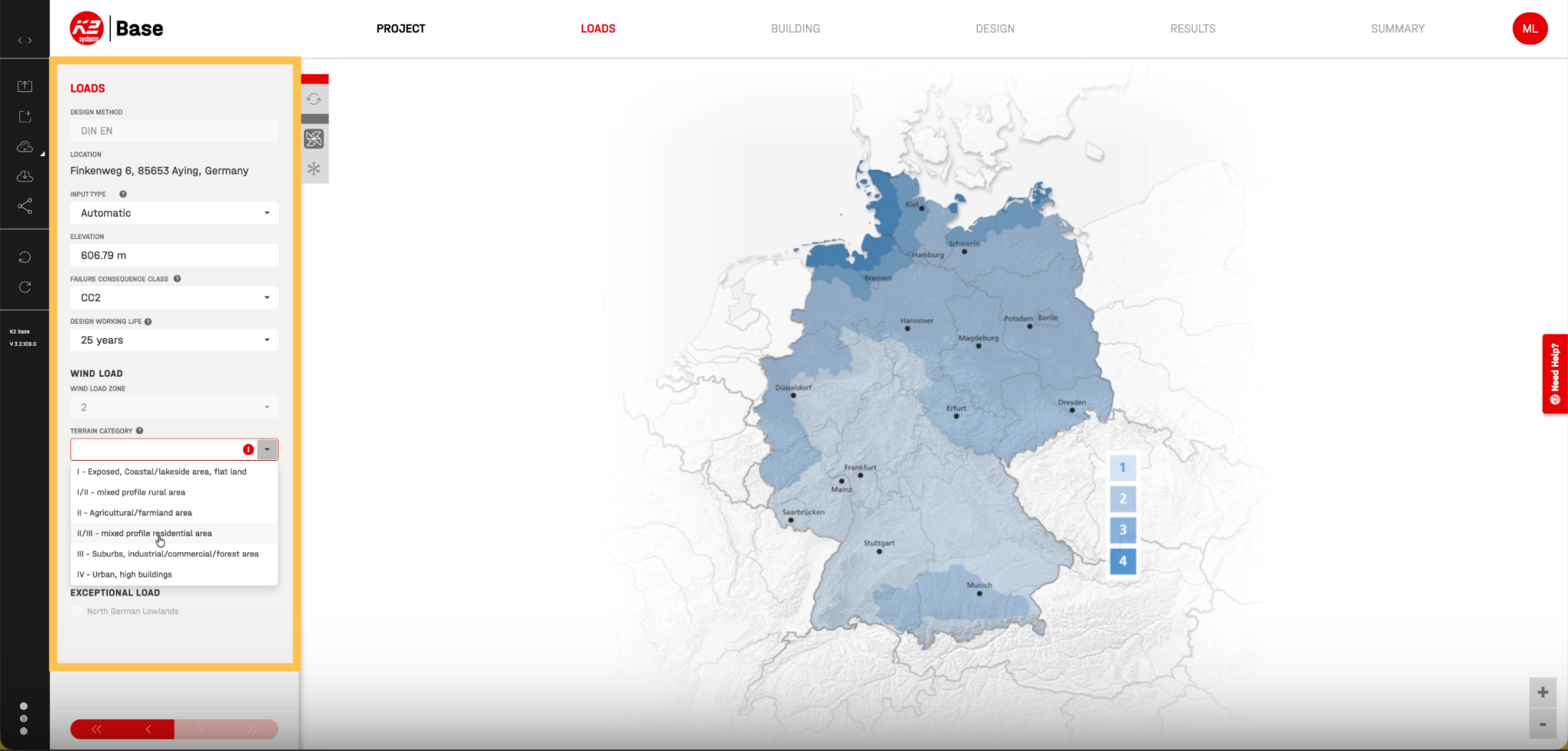

- Dans CHARGES, remplissez les champs requis : CLASSE DE CONSÉQUENCE DE RUPTURE, DURÉE DE VIE DE CALCUL et CATÉGORIE DE TERRAIN. K2 Base détermine automatiquement les charges de vent et de neige à partir de votre emplacement.
- Accédez à BÂTIMENT. Cette section devient disponible une fois les champs de charge requis remplis.
- Cliquez sur IMPORTER LE TOIT DEPUIS AURORA. Le nombre entre parenthèses indique le nombre de pans de toit envoyés par Aurora.

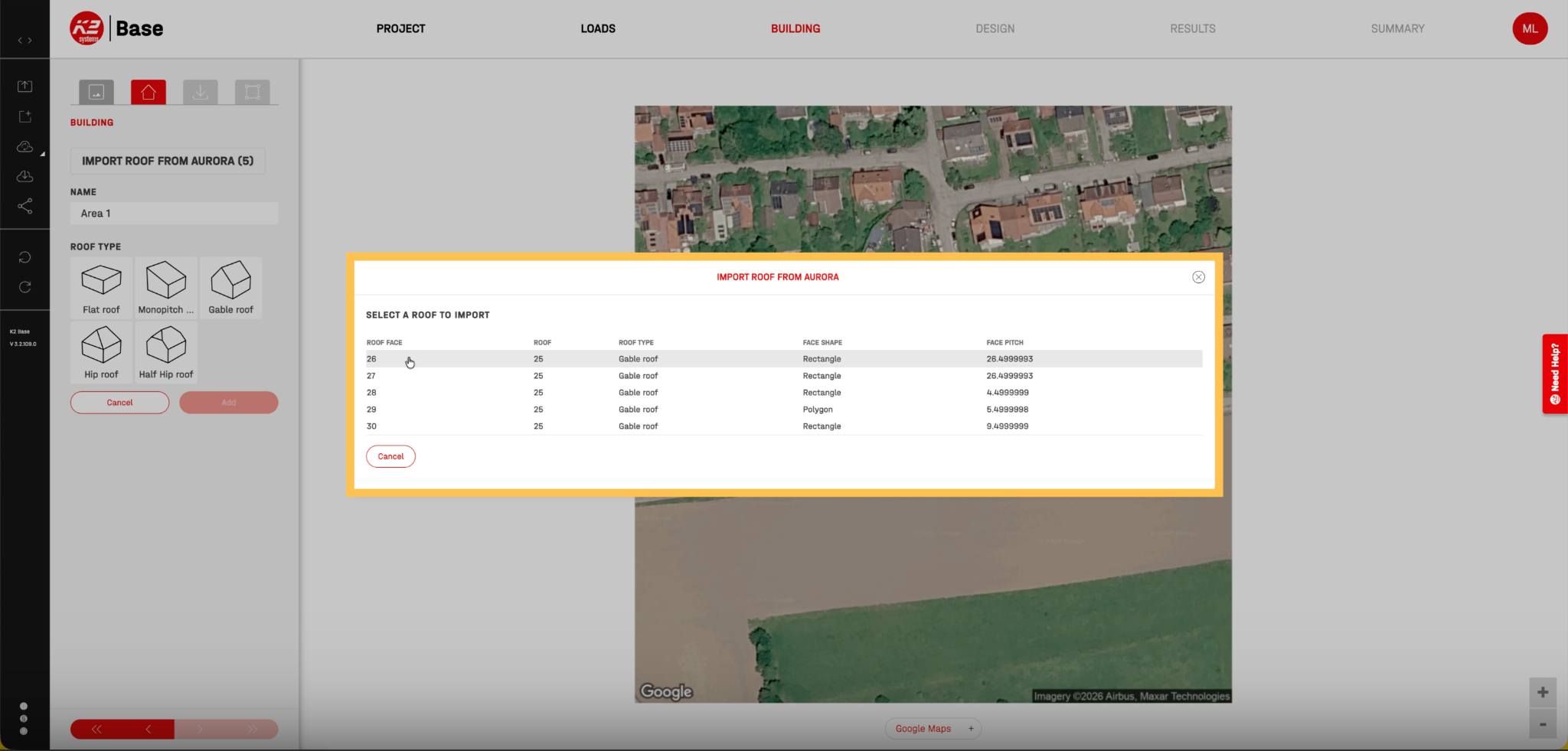

- Dans SÉLECTIONNER UN TOIT À IMPORTER, cliquez sur le pan de toit que vous souhaitez importer. Le tableau affiche le TYPE DE TOIT, la FORME DU PAN et l’INCLINAISON DU PAN envoyés par Aurora pour chaque pan.

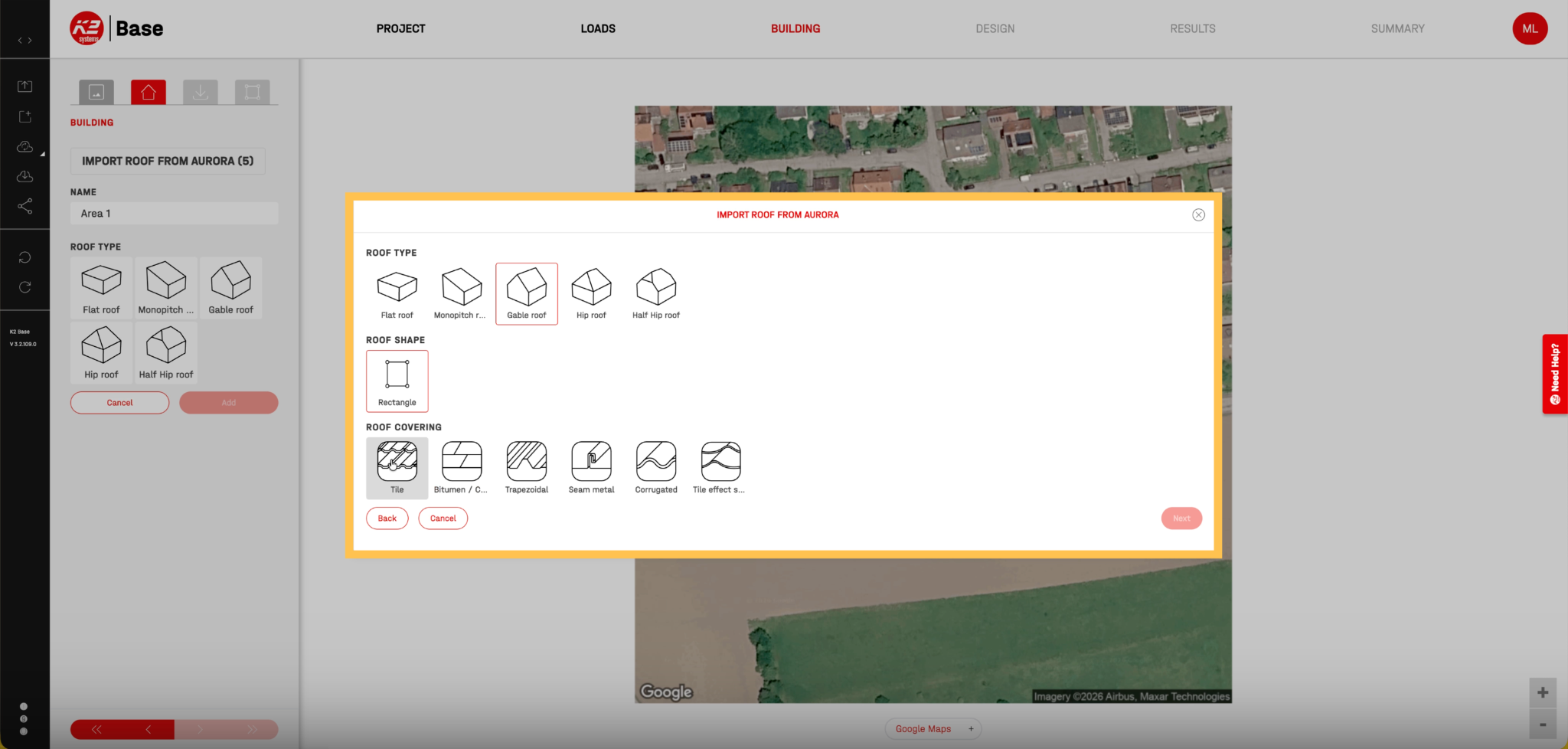

- Sélectionnez le TYPE DE TOIT, la FORME DU TOIT et la COUVERTURE DU TOIT, puis cliquez sur Suivant.
- Vérifiez la MÉTHODE DE FIXATION et la GRILLE DE FIXATION, puis cliquez sur Créer un toit.
- Répétez l’importation pour chaque pan de toit restant.

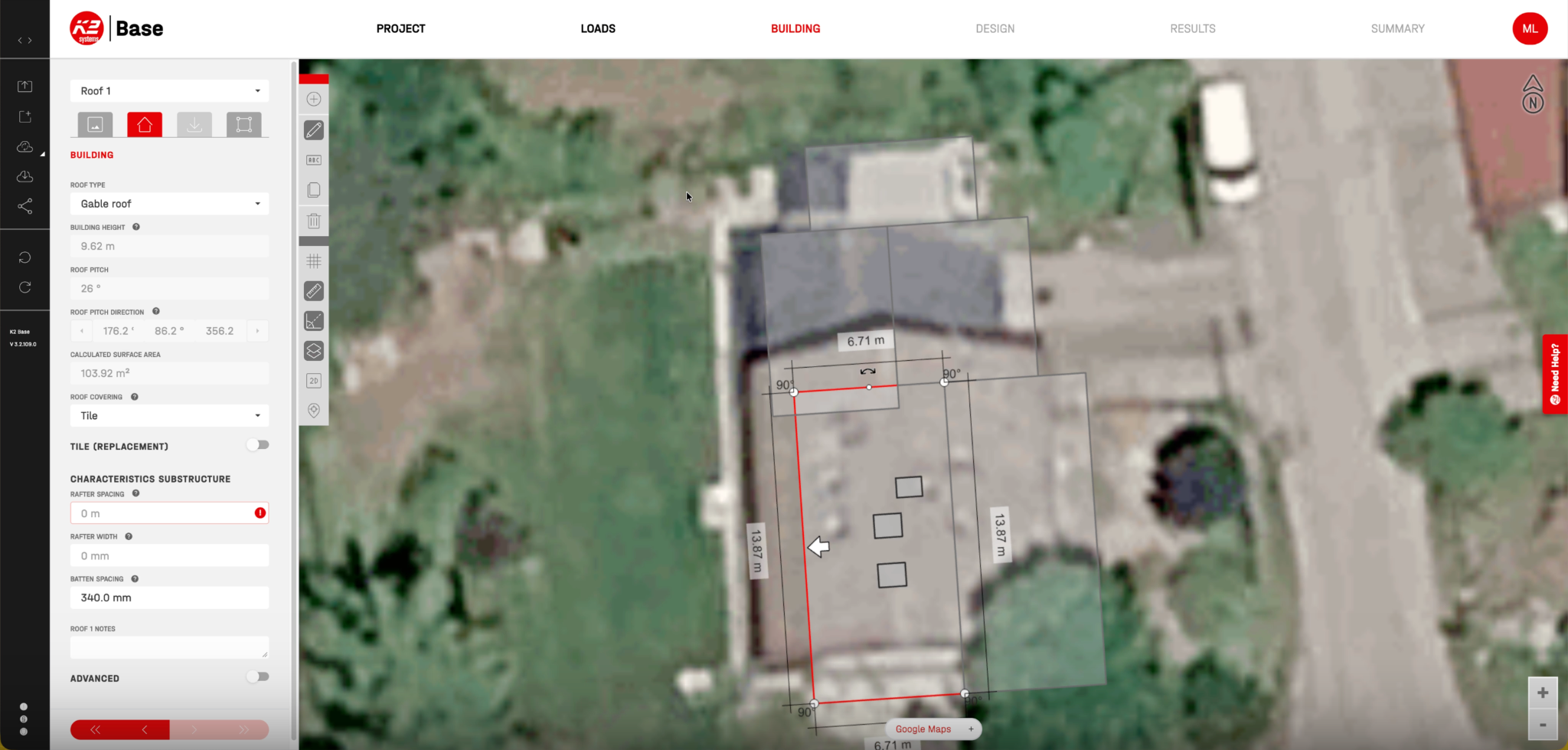

Chaque toit que vous importez apparaît dans BÂTIMENT avec ses dimensions et ses obstacles. K2 Base signale les champs qu’il vous reste à renseigner, tels que l’ESPACEMENT DES CHEVRONS. Vous pouvez ensuite poursuivre la planification de votre système de fixation dans K2 Base.
Conseil : K2 Base affiche les dimensions projetées du toit dans la vue satellite et les dimensions réelles du toit dans la vue 2D.
Données transférées vers K2 Base
Aurora envoie un instantané unique de votre conception :
- L’adresse de votre projet
- Les pans de toit, y compris le type de toit, la forme du pan et l’inclinaison
- Les obstacles
La disposition de vos panneaux n’est pas transférée : vous placez les modules dans K2 Base. L’intégration envoie uniquement les données d’Aurora vers K2 Base.
FAQ
Je ne trouve pas K2 Base dans Aurora. Comment l’obtenir ?
Aurora active l’intégration pour chaque compte et la déploie progressivement. Si K2 Base n’est pas répertorié sous Fabricant du système de fixation, elle n’est pas encore activée pour votre compte. Contactez votre responsable de compte ou l’assistance pour demander un accès anticipé.
Est-ce la même chose que l’application de conception de systèmes de fixation de K2 Systems ?
Non. L’application K2 Systems Racking Design App comprend K2 Quote, une intégration distincte destinée aux clients aux États-Unis.
Puis-je obtenir la nomenclature du système de fixation K2 Base dans Aurora ?
Non. La nomenclature de votre système de fixation reste dans K2 Base.
Si je modifie ma conception dans Aurora, K2 Base est-elle mise à jour ?
Non. Envoyez à nouveau la conception vers K2 Base et importez les pans de toit mis à jour. Les modifications effectuées dans K2 Base ne mettent pas non plus à jour votre conception Aurora.
