Diodos de derivación a nivel de submódulo (cadena de células)

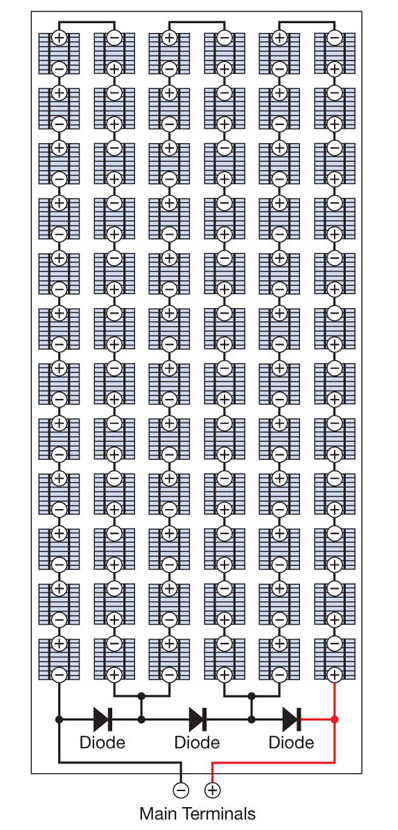

Como se indicó en el artículo sobre el MPPT global, los diodos de derivación a veces pueden dar lugar a una mayor producción global si se derivan los módulos sombreados. Pero, ¿qué ocurre si sólo se sombrea una parte del módulo? Esa es la razón por la que los fabricantes integran más de un diodo en un módulo: de hecho, esto divide el módulo en secciones más pequeñas, o cadenas de celdas, cada una con un diodo de derivación en paralelo. Cuando sólo hay sombra en una de estas cadenas de células, se puede puentear mientras el resto del módulo funciona a su máxima potencia; para un módulo con tres cadenas de células (y tres diodos de puenteo), eso significa que sólo estamos perdiendo aproximadamente ⅓ de la potencia del módulo en lugar de la potencia de todo el módulo. A continuación se muestra una configuración común de cadena de celdas/diodos de derivación, en la que un módulo de 60 (72) celdas se divide en tres cadenas de 20 (24) celdas, cada una con un diodo de derivación en paralelo.
Fuente de la imagen: SolarPro
Aurora es capaz de ejecutar simulaciones de rendimiento a nivel de submódulo o de cadena de células para módulos cristalinos de silicio. Para los módulos de la base de datos de componentes Aurora, simulamos la cadena de células real y la configuración del diodo de derivación del módulo que ha elegido, comenzando con un análisis de sombreado realizado en cada cadena de células de cada módulo. Si su diseño incluye un inversor con capacidad de seguimiento del punto de máxima potencia global, Aurora intentará puentear las cadenas de celdas individuales que estén sombreadas o que limiten de algún otro modo la corriente de una cadena para maximizar la potencia de salida. La capacidad de realizar análisis de sombreado y rendimiento a este nivel de granularidad, con información sobre diodos de derivación y cadenas de celdas específica para los componentes exactos de su diseño, es exclusiva de Aurora.
Puede activar la simulación de submódulos en los ajustes de simulación de rendimiento:

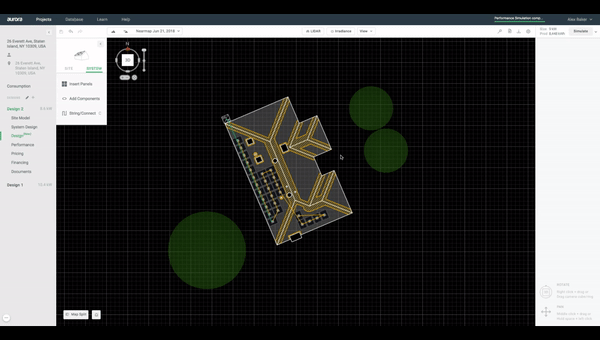

1. En su diseño, haga clic en la flecha hacia abajo situada junto al botón Simular de la barra de herramientas de producción, a la derecha.

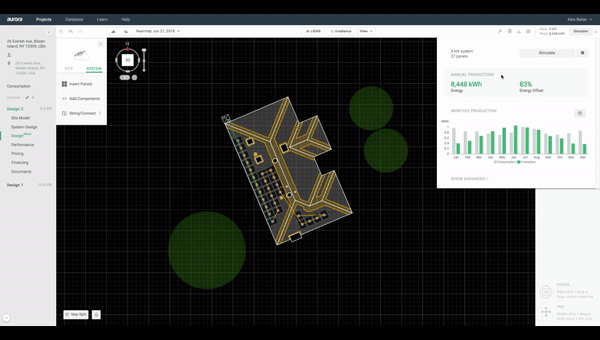

2. Haga clic en el icono de engranaje de la esquina superior derecha para acceder al menú de ajustes de la simulación.
3. Marque la casilla Simulación del submódulo y pulse Hecho.
4. Pulse el botón Simular para ver la simulación a nivel de submódulo.
Por el momento, esto sólo será una opción cuando su diseño incluya también inversores con seguimiento global del punto de máxima potencia y módulos de la base de datos de componentes de Aurora que contengan información de configuración de cadenas de celdas, que se señalan como compatibles con la simulación de submódulos. La lista de módulos e inversores compatibles con estas características se irá ampliando con el tiempo.
Impacto en la producción de energía
- Simular a nivel de submódulo frente a nivel de módulo dará lugar a menudo a estimaciones de producción más elevadas. Esto se debe a que el MPPT tiene la flexibilidad de puentear cadenas de células individuales frente a puentear módulos enteros; en algunos casos, no se puede puentear un módulo entero porque baja demasiado la tensión de la cadena, mientras que se puede puentear una cadena de células sin provocar que la tensión de salida caiga fuera de la ventana de funcionamiento del inversor.
- Los distintos módulos tienen diferentes configuraciones de diodos de derivación y cadenas de células, por lo que dos módulos diferentes de 260 W de
podrían tener un rendimiento significativamente diferente a nivel de submódulo. Hemos actualizado nuestra base de datos de componentes para incluir las configuraciones de las cadenas de células de tantos módulos como sea posible, pero le animamos a que se ponga en contacto con los fabricantes de módulos para obtener más información sobre las configuraciones internas de sus productos. - Cuando no sea óptimo que se activen los diodos de derivación, como en un lugar sin sombra, no habrá diferencia entre una simulación a nivel de módulo y a nivel de submódulo (a nivel de cadena de celdas).
