El diagrama de pérdidas del sistema te ofrece un desglose completo de cómo la energía se mueve a través de tu diseño solar, desde el momento en que la luz solar incide en tus módulos hasta la energía final en CA entregada al hogar. Cada etapa en el diagrama muestra qué porcentaje de energía se pierde y por qué, para que puedas identificar qué pérdidas están bajo tu control y cuáles son simplemente físicas o ambientales.
| 📝 Nota: Los administradores pueden editar los valores predeterminados de pérdidas del sistema en todo su inquilino, y los usuarios pueden modificar algunos porcentajes de pérdidas del sistema con cada diseño. Para más información, consulta Pérdidas del Sistema. |
Puedes acceder al diagrama de pérdidas del sistema desde el panel de simulación > el menú desplegable Avanzado después de ejecutar una simulación de rendimiento en cualquier diseño en Modo Diseño.

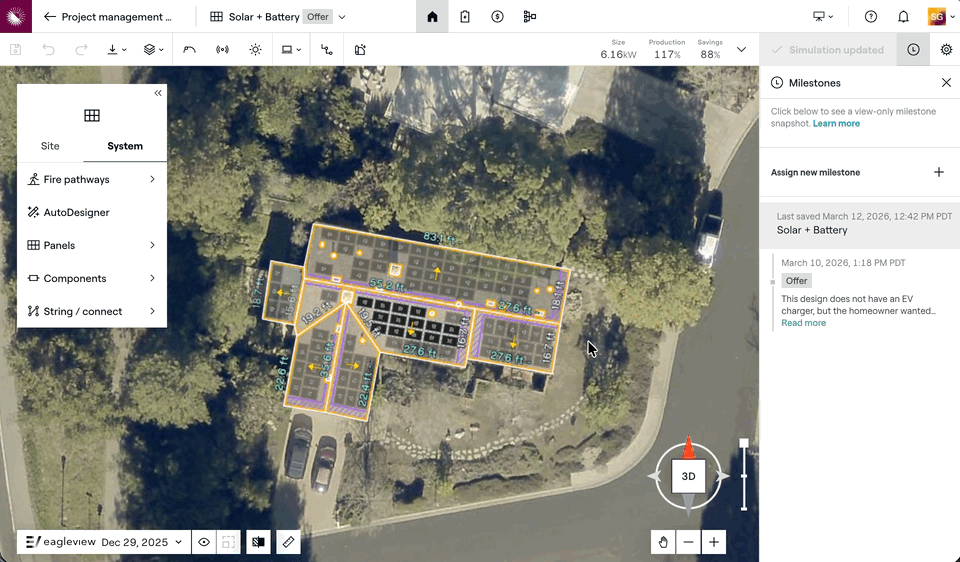

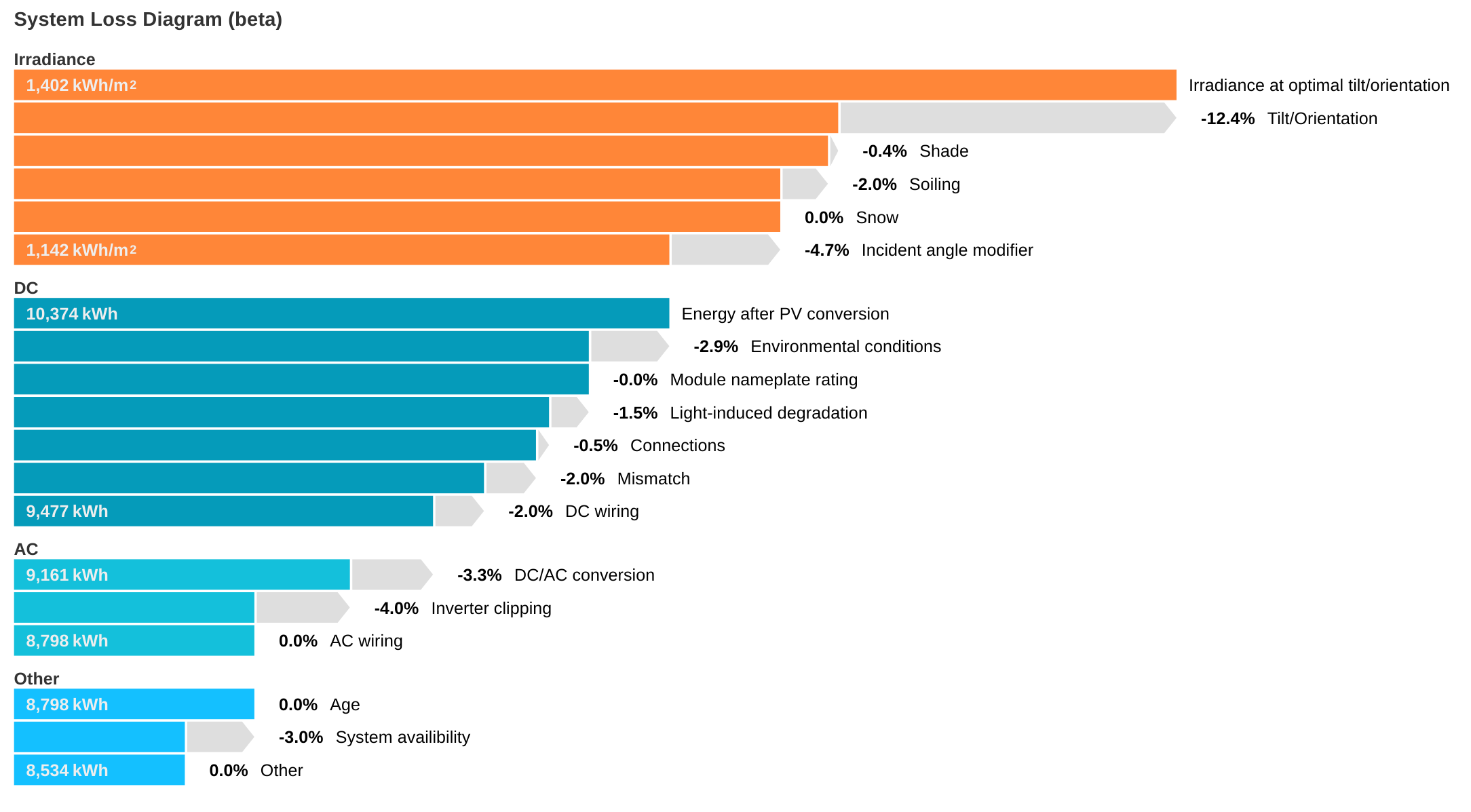

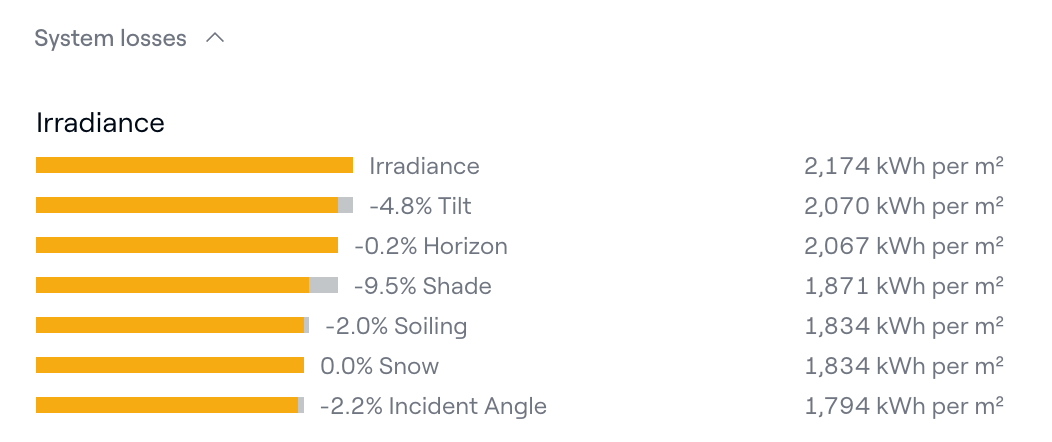

Pérdidas por irradiancia
Esta sección muestra cuánta irradiancia utilizable realmente llega a tus módulos después de considerar su inclinación, orientación y condiciones ambientales.
Irradiancia en inclinación/orientación óptima
Este es el punto de partida del diagrama de pérdidas: la máxima irradiancia anual que podría incidir sobre los módulos si estuvieran perfectamente inclinados y orientados para la ubicación de tu sitio.
Inclinación
Esta pérdida representa la irradiancia no capturada porque tus módulos no están en la inclinación o azimut óptimos para el sitio. Por ejemplo, los módulos en un techo plano mostrarán una pérdida mayor aquí que los módulos inclinados entre 20 y 30°, dependiendo de la ubicación.
Horizonte
Esta pérdida corresponde a la irradiancia bloqueada por terreno distante: colinas, montañas, crestas y otras características lejanas que proyectan sombra sobre un sitio desde la distancia. Aurora construye automáticamente un perfil de horizonte de 360° a partir de datos de elevación cuando ejecutas una simulación, por lo que no se requiere modelado manual.
La pérdida es inferior al 1% para la mayoría de los sitios en áreas planas, pero puede ser significativamente mayor para sitios en valles, cañones o laderas.
Para más detalles sobre sombreado por horizonte, consulta este artículo del blog.
Sombra
Esta es la irradiancia perdida debido a sombreado por árboles, obstrucciones, paredes, líneas de techo adyacentes y otros módulos. El motor de sombreado integrado de Aurora calcula este valor directamente usando tu modelo 3D. Con Sombreado LIDAR habilitado, este valor incluirá el sombreado proveniente del LIDAR circundante.
Si ejecutas una simulación con el motor de sombreado desactivado, la pérdida por sombra mostrada aquí refleja la reducción manual por sombra que configuraste en tus ajustes de pérdidas del sistema.
Suciedad
Esta pérdida corresponde a la suciedad, arena, polvo u otros residuos en los módulos. El valor aplicado es la pérdida por suciedad definida en tus ajustes de pérdidas del sistema; puedes configurarla como un valor anual único o variar mes a mes.
Nieve
Esta pérdida corresponde a la nieve que cubre los módulos durante los meses de invierno. Al igual que la suciedad, se aplica usando el valor (o valores mensuales) de tus ajustes de pérdidas del sistema.
Ángulo de incidencia
La irradiancia que incide en un panel solar en ángulo — en lugar de perpendicularmente — sufre pérdidas ópticas al atravesar la cubierta del módulo. Esta fila cuantifica esas pérdidas. El modelo IAM de Aurora se basa en la ley de Snell y la ley de Bouguer.
Consejo: Las pérdidas IAM suelen ser pequeñas (menos del 3%) para arreglos bien orientados hacia el sur, pero pueden ser más significativas para configuraciones orientadas al este o al oeste.

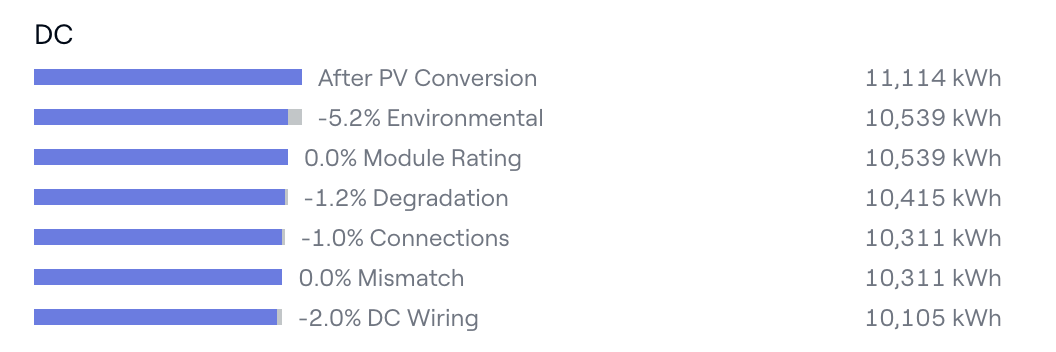

Pérdidas en CC
Esta sección cubre todas las pérdidas eléctricas que ocurren en el lado de corriente continua (CC) del sistema, entre los módulos y las entradas del inversor.
Energía después de la conversión fotovoltaica
Este es el punto de partida para la sección de CC. Representa cuánta energía el diseño podría producir teóricamente dada la irradiancia incidente, la eficiencia del módulo y el área del módulo:
E = S × Σ(ηA)
Donde S es la irradiancia (kWh/m²), η es la eficiencia pico del módulo en condiciones estándar de prueba (STC), y A es el área del módulo (m²).
Condiciones ambientales
Esta es la mayor pérdida en CC para la mayoría de los diseños. Representa la energía perdida porque los módulos operan bajo condiciones variables de irradiancia y temperatura durante el año, no en las condiciones ideales de STC que asumen sus especificaciones.
Aurora ejecuta una simulación completa de circuito por cada hora, ajustando los parámetros del circuito equivalente de cada módulo (o cadena de celdas, para simulación a nivel de submódulo) según la irradiancia y temperatura en tiempo real.
Relacionado: Motor de Simulación Aurora · Simulación a Nivel de Submódulo (Cadena de Celdas)
Calificación del módulo
Esta es la misma pérdida por calificación nominal configurada en tus ajustes de pérdidas del sistema. Considera la posibilidad de que la calificación STC de un módulo sobrestime ligeramente su salida real de potencia.
La mayoría de los paneles modernos tienen una tolerancia positiva de potencia, lo que significa que normalmente cumplen o superan ligeramente su potencia nominal, por lo que esta pérdida suele ser pequeña.
Degradación
La degradación inducida por luz (LID) es un fenómeno físico donde las características eléctricas de las celdas de silicio cristalino cambian después de su primera exposición a la luz. El cambio ocurre rápidamente — dentro de las primeras horas de operación — pero es permanente, por lo que Aurora la modela como un factor de pérdida fijo.
El valor aplicado aquí coincide con la configuración de LID en tus ajustes de pérdidas del sistema.
Conexiones
Esta es la pérdida resistiva causada por el cableado interno y las conexiones de soldadura dentro de los paneles solares. Estas conexiones añaden resistencia eléctrica, lo que reduce la potencia de salida.
Desajuste
No hay dos módulos del mismo lote de producción que sean perfectamente idénticos. Pequeñas variaciones en los parámetros eléctricos entre módulos — incluso dentro de la misma cadena — causan ligeras pérdidas de energía. Esta fila captura esos efectos de tolerancia de fabricación.
Nota: Las pérdidas por desajuste no se aplican a diseños que usan microinversores u optimizadores de CC, porque la electrónica de potencia a nivel de módulo aísla cada módulo del resto de la cadena.
Cableado de CC
Esta es la pérdida resistiva en los cables que conectan los módulos dentro de las cadenas. Recorridos de cable más largos o conductores de tamaño insuficiente aumentarán esta pérdida.
Pérdidas en CA
Esta sección cubre todas las pérdidas en el lado de salida del inversor.

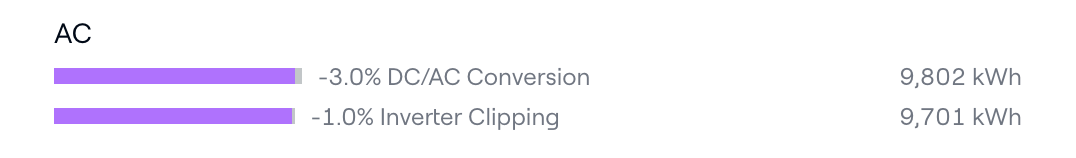

Conversión CC/CA
Esta es la pérdida de eficiencia de los inversores en tu diseño. Ningún inversor convierte la potencia de CC a CA con un 100% de eficiencia; la mayoría operan entre 96–98%, aunque el valor exacto varía con la potencia y voltaje de entrada.
Porque Aurora modela la curva completa de eficiencia del inversor (cuando hay datos de prueba disponibles), la pérdida mostrada aquí refleja condiciones reales de operación durante el año, no solo la eficiencia nominal. Una pérdida alta en la conversión CC/CA puede indicar que el arreglo está significativamente subdimensionado respecto a la potencia nominal del inversor.
Recorte del inversor
El recorte ocurre cuando el arreglo produce más potencia de CC de la que el inversor puede manejar. Cuando eso sucede, el inversor limita su salida a su potencia nominal en CA, y la energía de CC excedente se pierde.
Si la pérdida por recorte es significativa, Aurora también la señala en las advertencias de simulación. Si el recorte del inversor está deshabilitado en tus ajustes de simulación, esta fila mostrará 0%.
Relacionado: ¿Qué es el Recorte del Inversor?

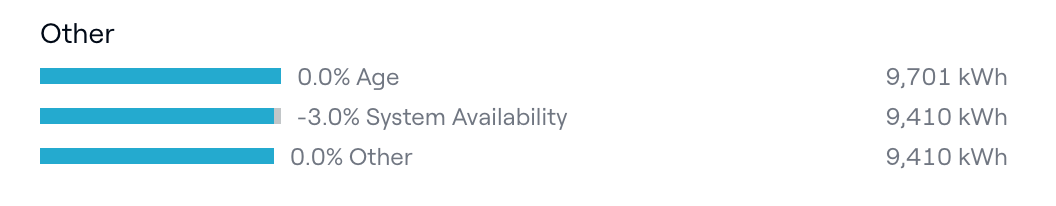

Otras pérdidas
Estas pérdidas se aplican a la energía final en CA y representan factores diversos que afectan la producción anual.
Edad
Esta es la pérdida debida a la degradación del módulo con el tiempo. Coincide con la pérdida por edad (degradación) definida en tus ajustes de pérdidas del sistema.
Disponibilidad del sistema
Representa la energía perdida cuando el sistema está fuera de línea, debido a mantenimiento planificado, cortes en la red u otros tiempos de inactividad. Coincide con el ajuste de disponibilidad del sistema en tus ajustes de pérdidas del sistema.
Otros
Un apartado para cualquier factor de pérdida adicional que desees considerar y que no encaje en las categorías anteriores. El valor proviene del campo "Otros" en tus ajustes de pérdidas del sistema.
