Recomendamos seguir estos consejos al usar la herramienta SmartRoof.
- Haz clic en Vista Dividida para activar el Mapa o la Vista Calle y obtener información sobre el techo (inclinación del techo, perfil del techo, obstrucciones, amenazas de sombra). En la Vista Mapa puedes rotar la vista en ángulo para ver más del perfil del techo.

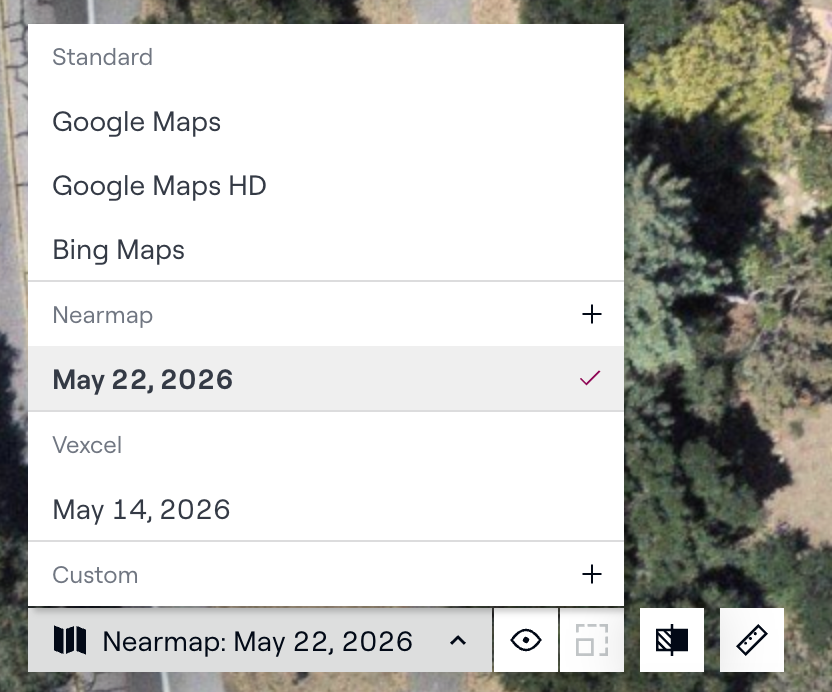

- Utiliza fuentes adicionales de imágenes (Bing, Google, Vexcel, Nearmap) si la imagen predeterminada está distorsionada o borrosa. También puedes subir tus propias imágenes.
-
Amplía la imagen satelital si necesitas ver más del área circundante moviendo el cursor fuera del borde de la imagen satelital y haciendo clic izquierdo para ampliar. Ten en cuenta que esto solo funciona para imágenes de Bing y Google.
Para activar la herramienta SmartRoof, haz clic en SmartRoof en el menú Sitio.Como atajo, también puedes presionar la tecla R en tu teclado. Si estás en un proyecto residencial, esto predeterminará un techo Inclinado y en un proyecto comercial predeterminará un techo Plano.
-
Haz clic izquierdo en una esquina del techo para colocar tu primer nodo. Al colocar tu segundo nodo, haz que la línea sea paralela a la estructura del techo en la imagen satelital.
- Una vez que hayas colocado tus dos primeros nodos, sigue las líneas punteadas naranjas para permitir el efecto de ajuste a 90 grados.
Modo de Edición de Techo
- Una vez que se dibuja un contorno con la herramienta SmartRoof, ingresarás automáticamente al modo Editar Techo. En el modo Editar Techo puedes desinclinar una superficie del techo, cambiar los parámetros del techo (inclinación/pendiente, altura del borde y longitud del techo) y agregar pliegues y buhardillas a la estructura. Haz clic izquierdo en la sección del techo para abrir el menú BORDE & CARA a la derecha.
Inclinar/Desinclinar Techos
-
En el modo Editar Techo haz clic izquierdo en la sección del techo que deseas desinclinar. Luego haz clic en el botón de desinclinar en el menú BORDE & CARA a la derecha (alternativamente puedes presionar delete o backspace en tu teclado una vez que hayas seleccionado la sección del techo).
Modificación de Líneas Internas
-
Si has delineado la estructura y las líneas internas no coinciden con la imagen satelital, hay tres formas de modificar las líneas internas:
- Cambiar la Inclinación/Pendiente - Primero familiarízate con el sitio observando la Vista Mapa y la Vista Calle o LIDAR para determinar la inclinación/pendiente del techo. La inclinación puede ajustarse en las propiedades de Borde & Cara a la derecha.
-
Cambiar la Altura del Borde - Similar a alterar la inclinación, primero utiliza imágenes adicionales para determinar las alturas de los aleros. Luego puedes ajustar el valor de Altura del Borde (alero) en el menú Borde y Cara.
- Mover Líneas Internas - Mantén presionado el clic izquierdo y arrastra las líneas exteriores para cambiar las líneas internas y que coincidan con la imagen satelital. Arrastrar las líneas internas cambiará la altura del borde, así que ten cuidado.
Ten en cuenta imágenes distorsionadas o sesgadas. Siempre utiliza fuentes de imágenes adicionales como Vista Mapa y Vista Calle para asegurarte de que estás dibujando tu modelo correctamente.
- Cambiar la Inclinación/Pendiente - Primero familiarízate con el sitio observando la Vista Mapa y la Vista Calle o LIDAR para determinar la inclinación/pendiente del techo. La inclinación puede ajustarse en las propiedades de Borde & Cara a la derecha.
Buhardillas
- En el modo Editar Techo puedes seleccionar desde el banner verde para insertar una Buhardilla en tu estructura. En Aurora, las buhardillas se clasifican según el número de pendientes:
- Haz clic izquierdo para seleccionar la Buhardilla y mueve el cursor sobre tu estructura. La buhardilla coincidirá automáticamente con el azimut o dirección de la pendiente del techo. Haz clic izquierdo para colocar la buhardilla en la intersección de la cumbrera de la buhardilla y la pendiente del techo. Haz clic izquierdo y arrastra los nodos externos de la buhardilla para cambiar su tamaño.
- Por defecto, las buhardillas dibujadas con la herramienta SmartRoof no mostrarán los retrocesos. Puedes mostrar los retrocesos haciendo clic en el ícono de engranaje de “configuración” en la parte superior derecha y luego activando el interruptor “Aplicar en Buhardillas”.
- Convertir una Buhardilla en Techo - Si deseas añadir módulos a la Buhardilla o hacer ajustes adicionales en la altura y la inclinación, recomendamos hacer clic en el botón Convertir a Techo en el menú de la Buhardilla a la derecha. Al convertir la Buhardilla en un techo, esta se convierte en una estructura independiente y los retrocesos se mostrarán automáticamente.
Pliegues
Similar a las Buhardillas, puedes añadir Pliegues a tu estructura en el modo Editar Techo. Aurora te ofrece la opción de añadir tres tipos diferentes de Pliegues:
- Haz clic izquierdo en el tipo de Pliegue que deseas insertar. Mueve el cursor sobre el techo y haz clic izquierdo para colocar.
Para más consejos sobre la herramienta SmartRoof, asegúrate de inscribirte en los cursos de Aurora Academy.
