Modelar las obstrucciones del techo en tu diseño 3D es un paso crítico que puede afectar significativamente la colocación de los paneles solares y el rendimiento general del sistema. Al representar con precisión características como chimeneas, ventilaciones y tragaluces, aseguras que tu diseño evite problemas de ajuste, problemas de sombreado y cumpla con las distancias de seguridad.
En este artículo, cubriremos:
Agregar obstrucciones

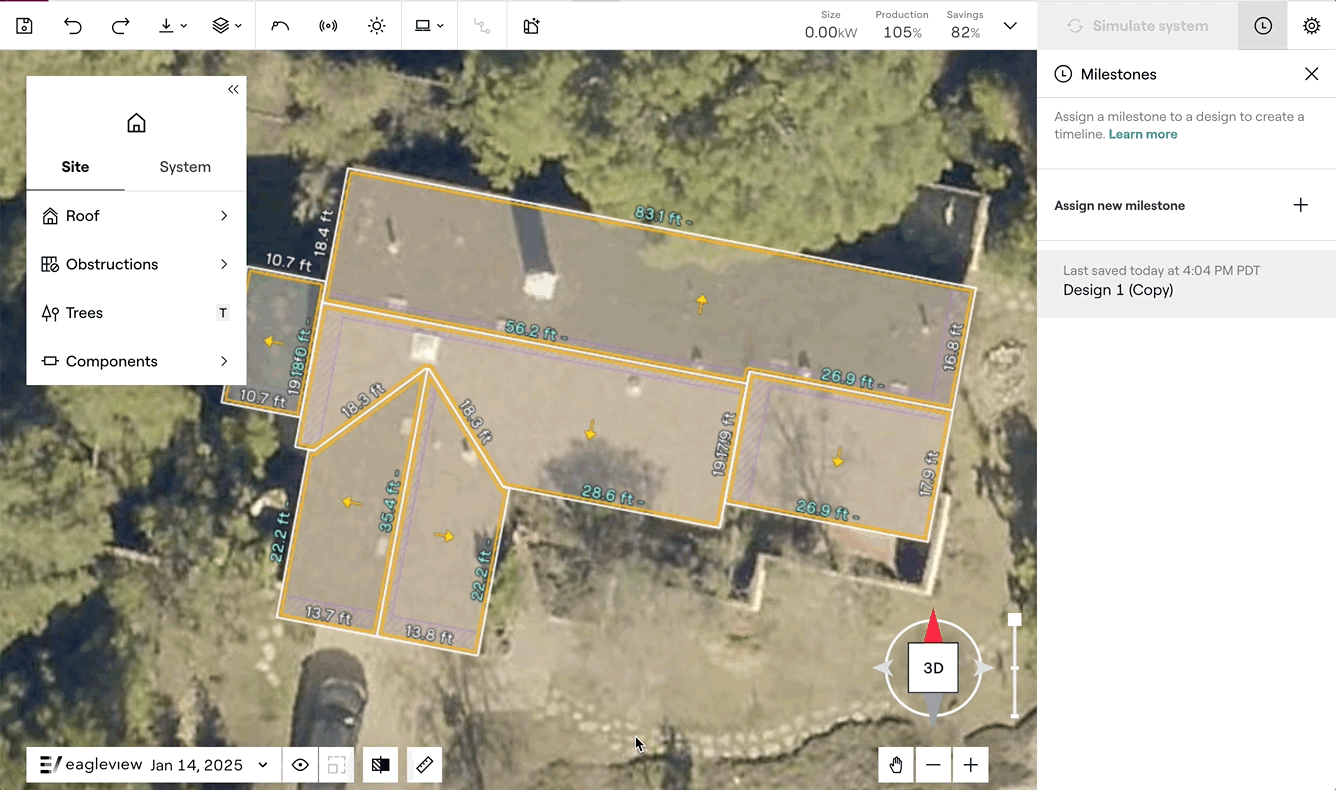

Para dibujar una nueva obstrucción en el Modo Diseño, navega a Sitio > Obstrucciones, luego selecciona el tipo de obstrucción. Dibuja la obstrucción alineándola con la imagen del mapa y ajusta la altura para que coincida con los datos LIDAR. Repite este proceso para cada obstrucción del techo.
Si tienes Aurora AI habilitado en tu cuenta, también puedes usar Obstrucciones AI para detectar automáticamente todas las obstrucciones en tu modelo 3D del techo.
Nota: Las obstrucciones ya estarán detectadas si has utilizado AI Smartroof o AI Roof faces.
Editar obstrucciones

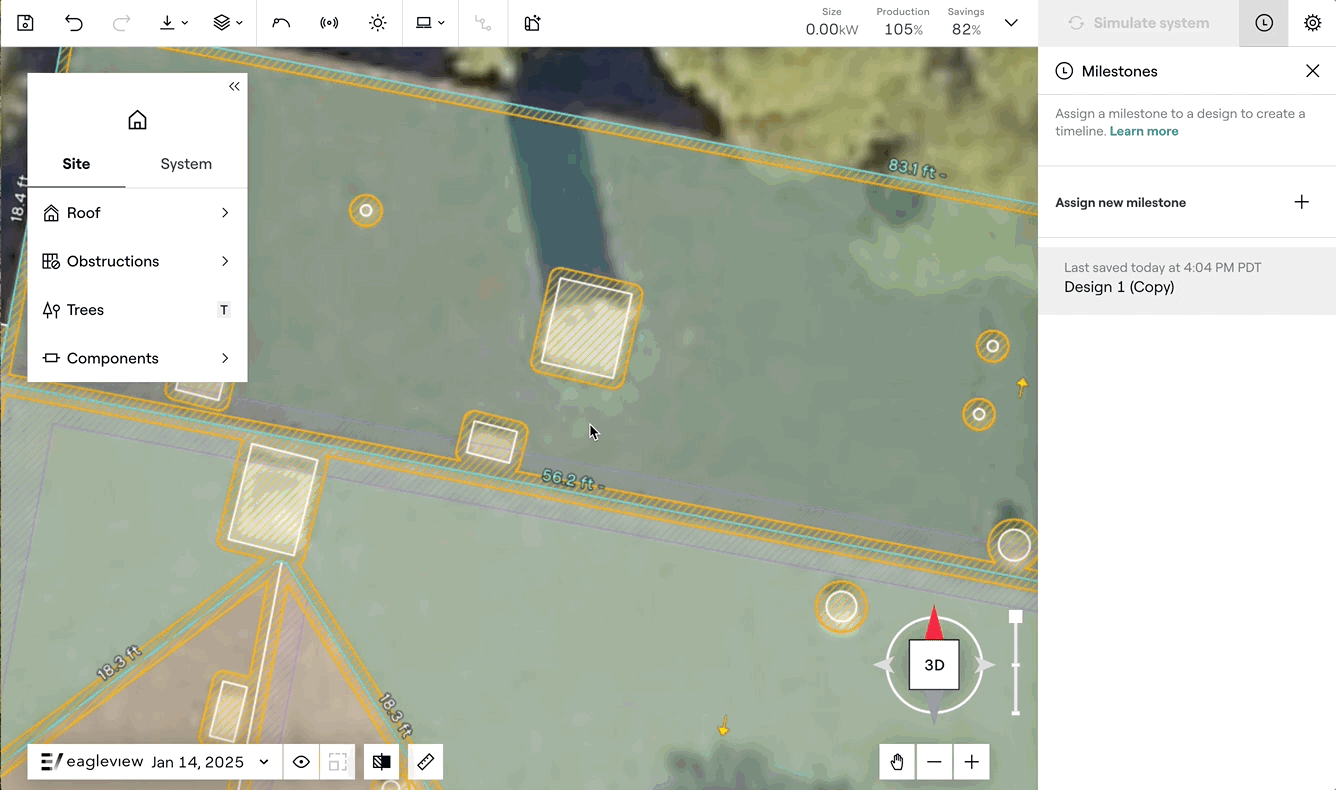

Haz clic en cualquier obstrucción para ver sus medidas.

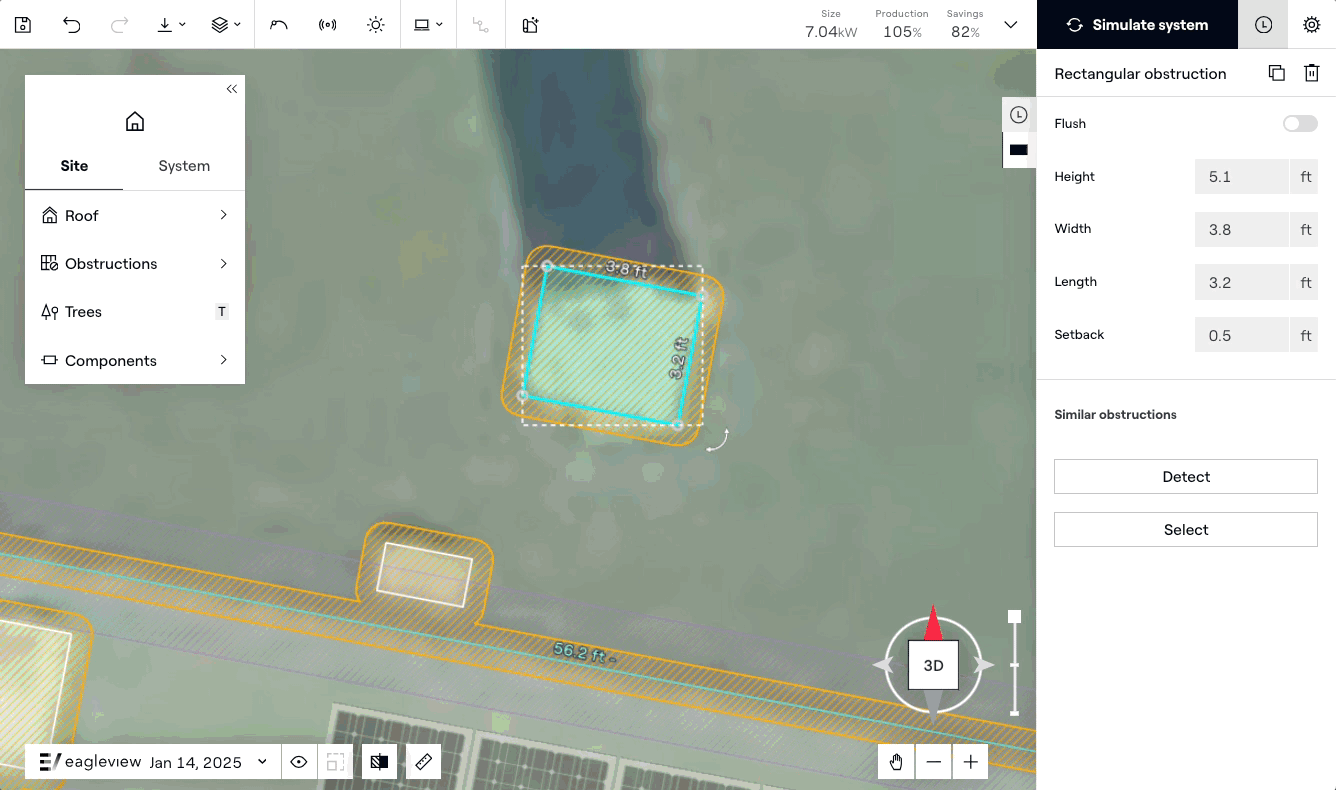

En el inspector del menú derecho, puedes ingresar los valores de medida para altura, ancho, largo y diámetro (para obstrucciones circulares) o usar el control deslizante para ajustar las medidas.
También puedes hacer clic y arrastrar los nodos de la obstrucción para editar las dimensiones.

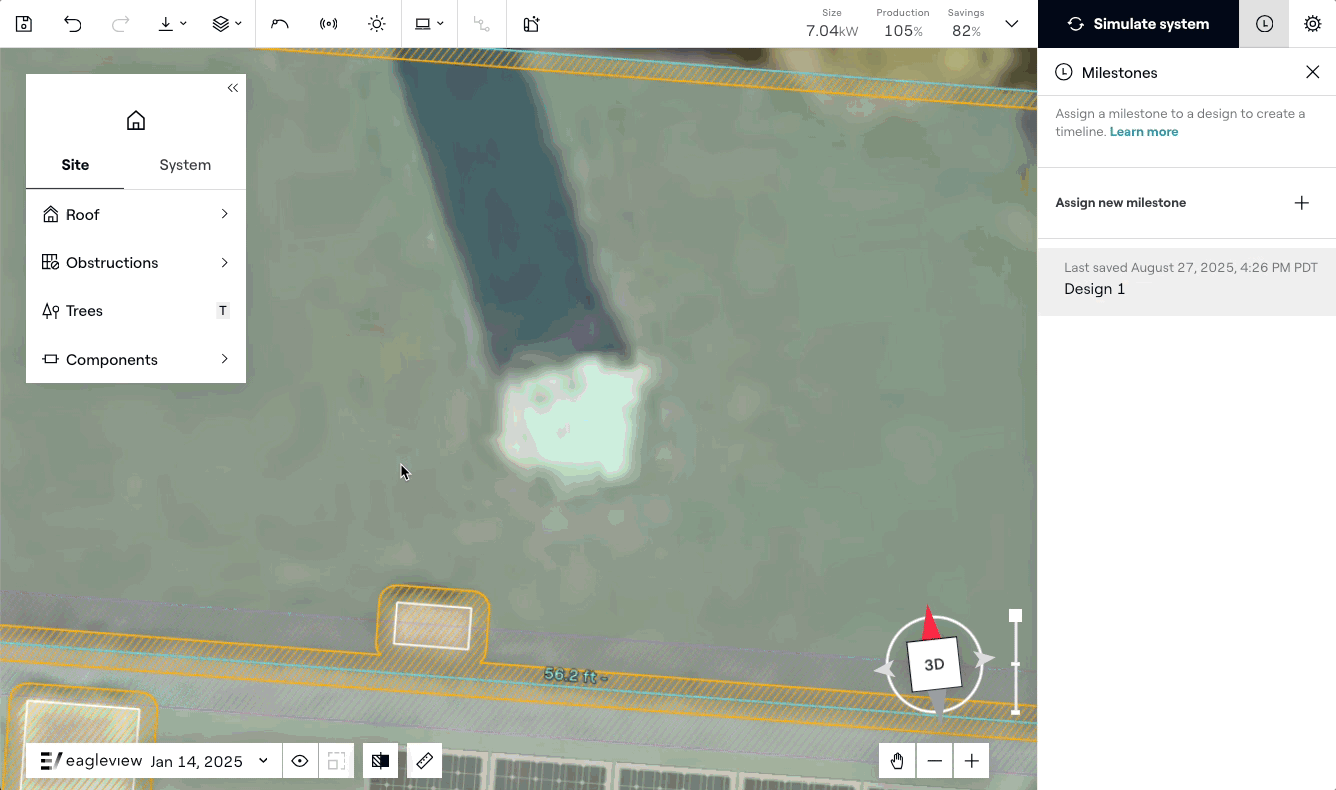

Para rotar una obstrucción, haz clic y arrastra el ícono de flecha curva.
Eliminar obstrucciones

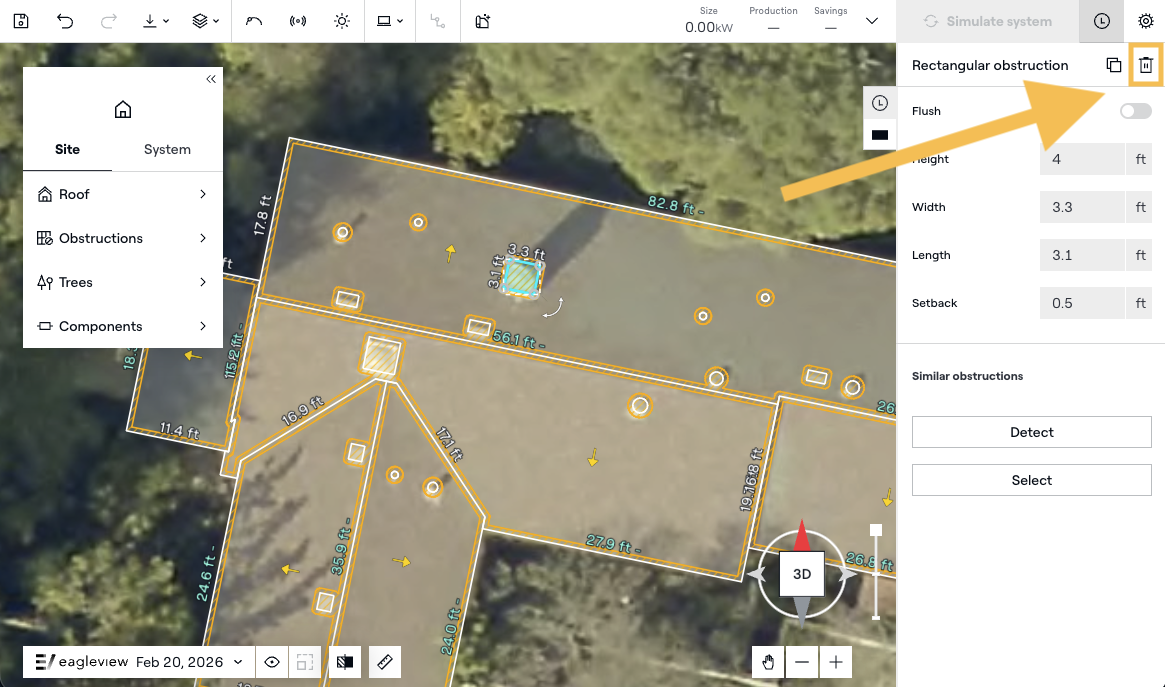

Para eliminar una obstrucción, haz clic para seleccionarla y luego presiona Suprimir en tu teclado. Otra opción es hacer clic en el ícono de la papelera en el inspector de obstrucciones.
Nota: Eliminar una obstrucción requerirá que vuelvas a ejecutar el cálculo de irradiancia para reflejar el sombreado actualizado.
Preguntas frecuentes
P: ¿Se toman en cuenta las obstrucciones al calcular la irradiancia y la producción?
R: Sí, cada obstrucción impactará en el análisis de sombreado. Agregar o editar obstrucciones requerirá que vuelvas a ejecutar el cálculo de irradiancia para asegurar estimaciones precisas.
P: ¿Es posible colocar paneles solares encima de las obstrucciones?
R: Colocar módulos manualmente o usar AutoDesigner evitará que se superpongan las obstrucciones. Verás un error de validación si esto ocurre.
P: ¿Los usuarios pueden editar obstrucciones del techo en Modo Ventas?
R: No, esto solo es posible en Modo Diseño.
