El recorte LIDAR te permite eliminar árboles y otras áreas del sombreado LIDAR directamente en el Modo Diseño. Úsalo para modelar el rendimiento de un sistema con árboles eliminados, corregir LIDAR desactualizado o excluir estructuras y obstrucciones que ya no afectan el sitio sin tener que dibujar a mano cada árbol, estructura y obstrucción restante.
En este artículo:
- Antes de comenzar
- Qué puedes eliminar
- Cómo eliminar un área del sombreado LIDAR
- Cómo editar o eliminar un recorte
- Preguntas frecuentes
- Artículos relacionados
Antes de comenzar
- El sombreado LIDAR debe estar habilitado y los datos LIDAR deben estar disponibles para el proyecto.
- Necesitas permiso para editar el sitio. Este es el mismo permiso utilizado para otras acciones con LIDAR como compensaciones y cambios de fuente. Si hoy puedes editar LIDAR, puedes usar el recorte LIDAR.
- Creas y editas recortes solo en el Modo Diseño.
Qué puedes eliminar
Un recorte puede excluir cualquier región del modelo de superficie LIDAR, no solo árboles. Usos comunes incluyen:
- Árboles y otra vegetación
- Estructuras que ya no existen en el sitio
- Obstrucciones temporales
- Datos LIDAR inexactos o desactualizados
Aurora recalcula el sombreado como si esas áreas no estuvieran allí, por lo que no tienes que redibujar a mano lo que queda.
Cómo eliminar un área del sombreado LIDAR
- Abre tu diseño en Modo Diseño y activa LIDAR.
- Confirma que el sombreado LIDAR está activado y que el LIDAR está alineado con tus imágenes.

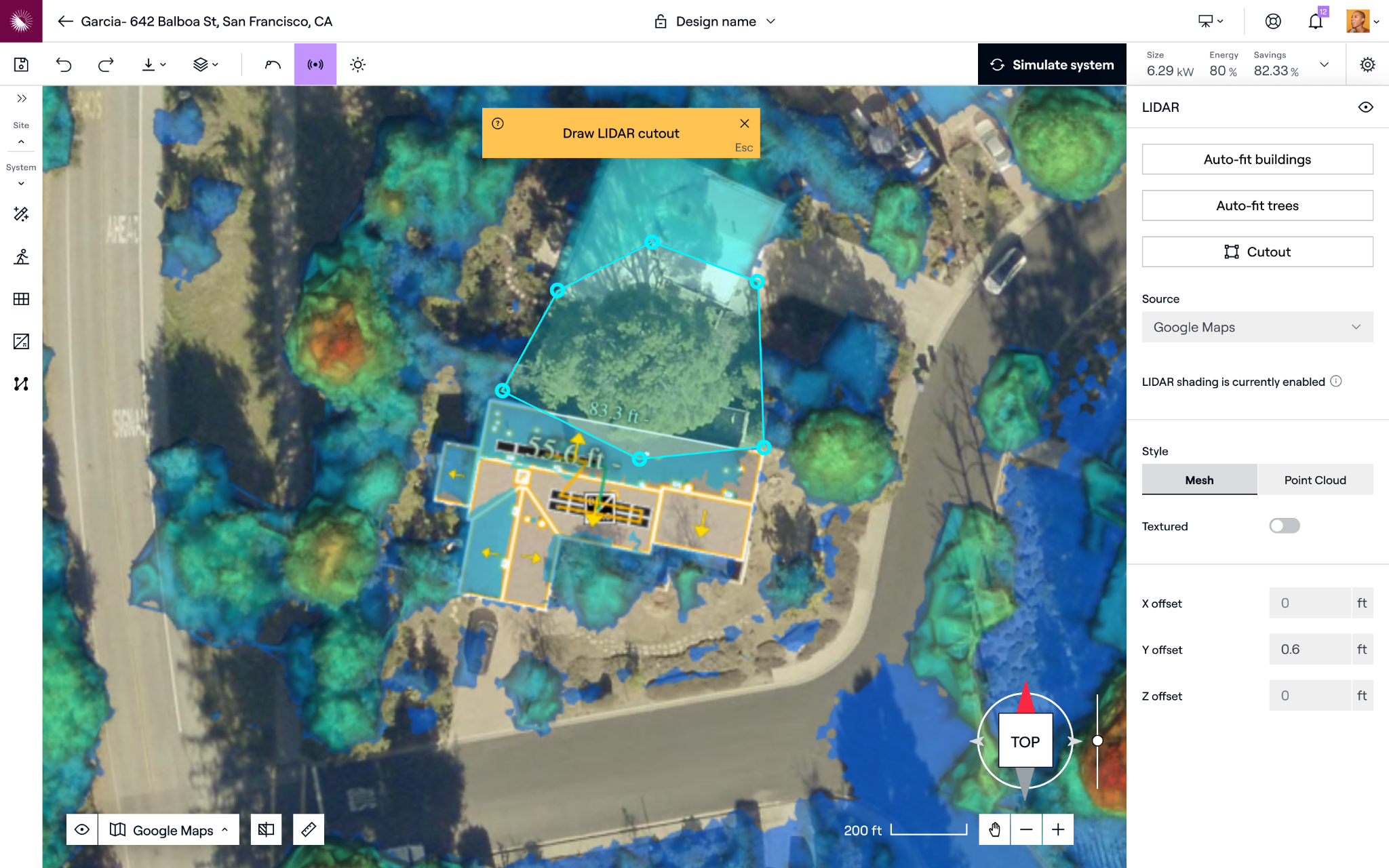

- Selecciona la herramienta Recorte.
- Dibuja una forma alrededor del árbol o área que quieres eliminar de la malla LIDAR.
- Ajusta la forma para que cubra solo el área que deseas excluir.
- Haz clic en Ejecutar en el mapa de irradiancia o en la simulación de rendimiento para ver los resultados con el área eliminada.
Nota: Repite estos pasos para añadir tantos recortes como necesites en todo el sitio.
Resultado: El área que delineaste queda excluida de la malla LIDAR, por lo que Aurora calcula el sombreado y el rendimiento como si esos árboles u obstrucciones hubieran desaparecido, mientras que el resto del sombreado LIDAR permanece intacto.
Cómo editar o eliminar un recorte
- Selecciona un recorte para cambiar su tamaño o forma arrastrando sus puntos para ajustar el límite.
- Para eliminar un recorte, selecciónalo y bórralo.
Importante: Editar o eliminar un recorte invalida tus resultados existentes de irradiancia y rendimiento. Vuelve a ejecutar la simulación para que tus resultados reflejen el LIDAR actual.
Nota: Los recortes son de solo lectura fuera del Modo Diseño. Se muestran pero no pueden editarse en el Modo Ventas.
Preguntas frecuentes
¿Necesito desactivar el sombreado LIDAR para eliminar árboles?
No. Para eso sirve el recorte LIDAR. Mantienes el sombreado LIDAR activado y eliminas solo las áreas que no quieres contar.
¿Solo puedo usar esto para árboles?
No. Un recorte puede excluir cualquier región del modelo de superficie LIDAR: árboles, estructuras que ya no están, obstrucciones temporales o datos inexactos.
¿Puedo usar esto en el Modo Ventas?
No. El recorte LIDAR es una función del Modo Diseño. Los recortes que creas aparecen como solo lectura en la vista de diseño del Modo Ventas.
¿Qué sucede con mi simulación cuando edito un recorte?
Editar o eliminar un recorte invalida tus resultados existentes de irradiancia y rendimiento, por lo que tendrás que volver a simular. Esto mantiene los resultados precisos según el LIDAR actual.
¿Eliminar un área borra permanentemente los datos LIDAR?
No. Los recortes son superposiciones editables. Puedes cambiar su forma o eliminarlos en cualquier momento, y el LIDAR subyacente no se modifica.
¿Puedo editar directamente la nube de puntos LIDAR?
No. El recorte LIDAR solo elimina áreas. No admite la edición directa de la nube de puntos.
¿Un financiador puede confirmar si el LIDAR fue editado?
Sí. Dos campos en la API del resumen de diseño — lidar_shading_enabled y lidar_has_areas_removed — permiten a socios financieros y TPO confirmar qué método de sombreado se usó y si el LIDAR fue editado, sin necesidad de una revisión manual.
