Recomendamos seguir estos consejos al utilizar la herramienta SmartRoof.

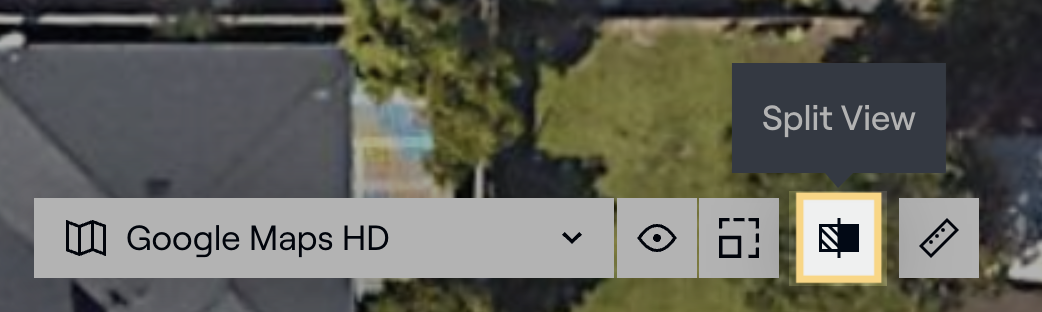

- Haz clic en Vista dividida para activar el Mapa o Street View y obtener información sobre el techo (inclinación del techo, perfil del techo, obstrucciones, amenazas de sombra). En la Vista de mapa puedes girar la vista en ángulo para ver una mayor parte del perfil del techo.

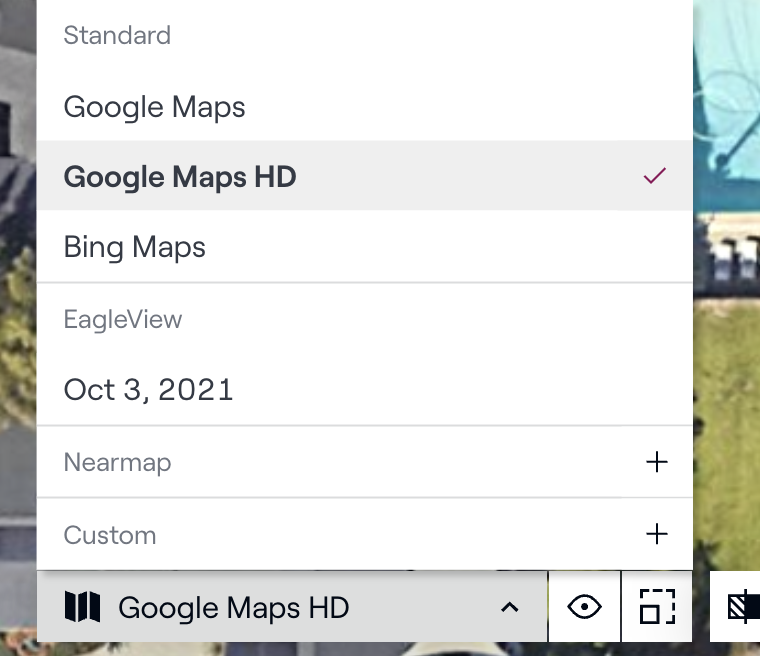

- Utiliza fuentes de imágenes adicionales (Bing, Google, Vexcel, Nearmap) si la imagen predeterminada está inclinada o borrosa. También puedes cargar tus propias imágenes.
-
Amplía la imagen satelital si necesitas ver más del área circundante. Para ello, mueve el cursor fuera del borde de las imágenes satelitales y haz clic con el botón izquierdo para ampliar. Ten en cuenta que esto solo funciona con las imágenes de Bing y Google.

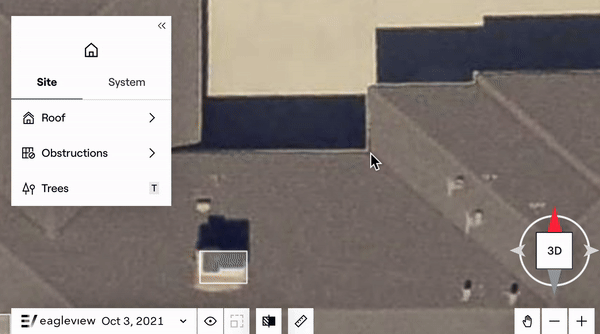

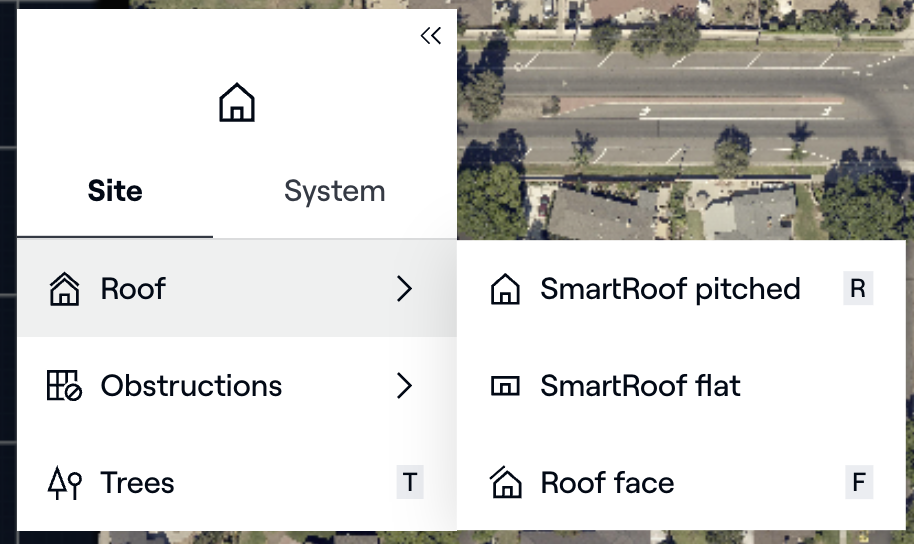

Para activar la herramienta SmartRoof, haz clic en SmartRoof dentro del menú Sitio.Como atajo, también puedes presionar la tecla R del teclado. Si estás en un proyecto residencial, el valor predeterminado será un techo Inclinado, y en un proyecto comercial, el valor predeterminado será un techo Plano.
-

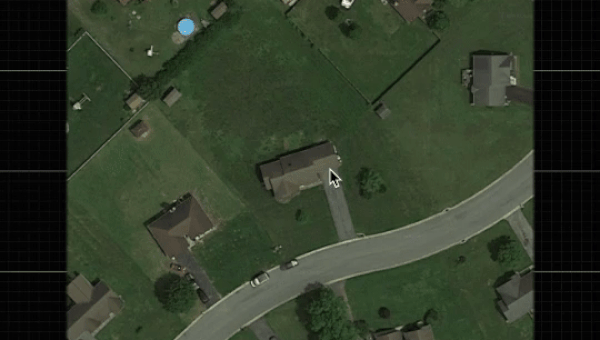

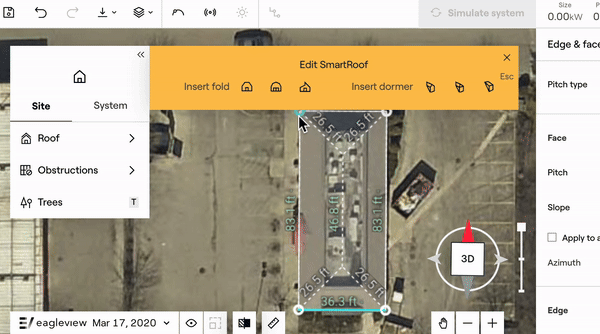

Haz clic con el botón izquierdo en una esquina del techo para colocar tu primer nodo. Al colocar el segundo nodo, haz que la línea quede paralela a la estructura del techo en las imágenes satelitales.
- Una vez que hayas colocado los dos primeros nodos, sigue las líneas punteadas naranjas para permitir el ajuste automático a 90 grados.
Modo Editar techo

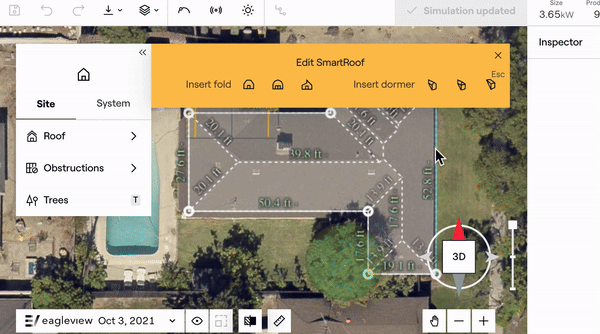

- Una vez que se haya dibujado un contorno con la herramienta SmartRoof, entrarás automáticamente en el modo Editar techo. En el modo Editar techo puedes eliminar la inclinación de una superficie del techo, cambiar los parámetros del techo (inclinación/pendiente, altura del borde y longitud del techo) y agregar pliegues y buhardillas a la estructura. Haz clic con el botón izquierdo en la sección del techo para abrir el menú BORDE Y CARA a la derecha.
Aplicar o eliminar la inclinación de los techos
-

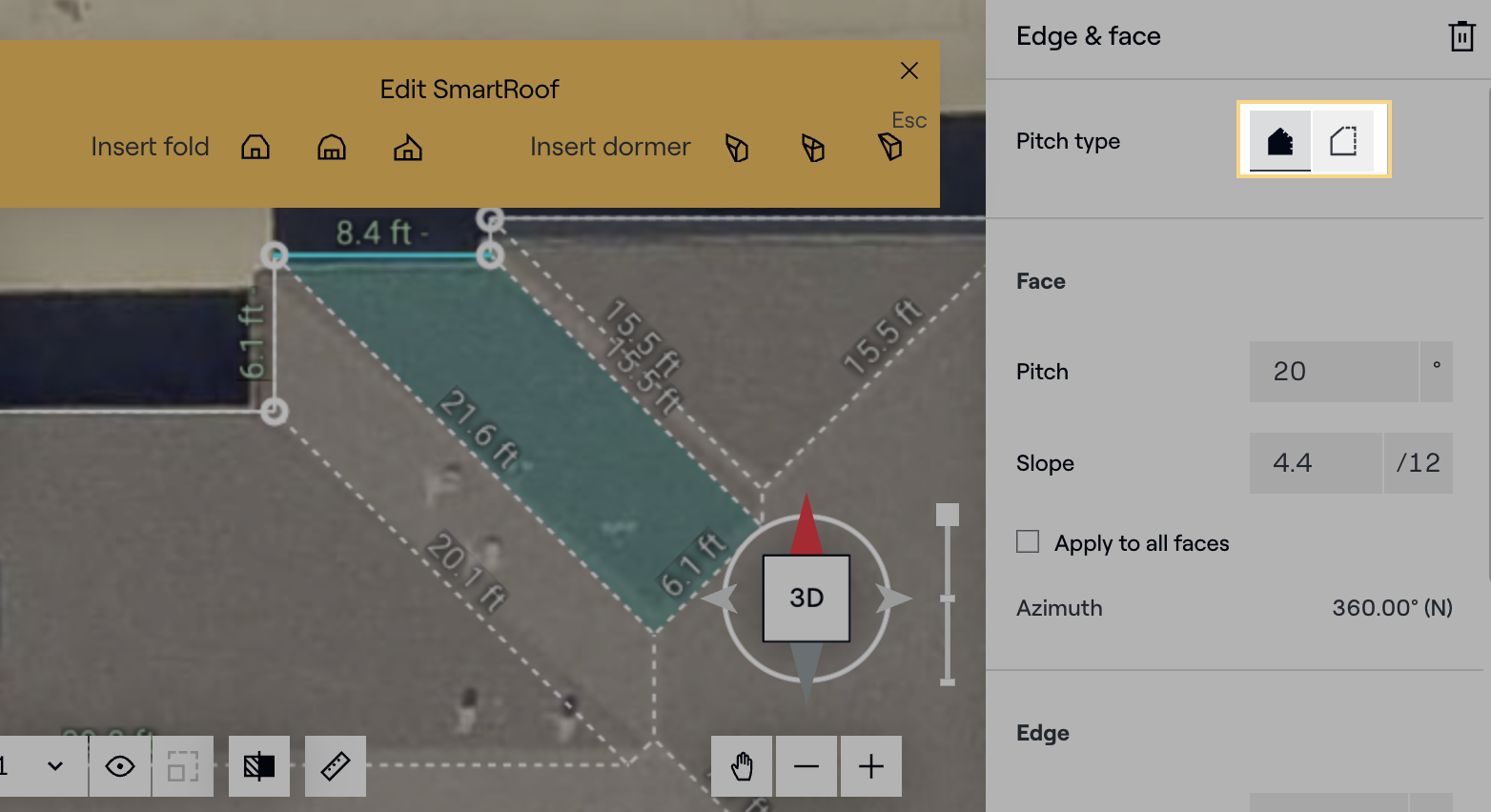

En el modo Editar techo, haz clic con el botón izquierdo en la sección del techo a la que deseas quitar la inclinación. Luego, haz clic en el botón para eliminar la inclinación en el menú BORDE Y CARA de la derecha (como alternativa, puedes presionar suprimir o retroceso en el teclado una vez que hayas seleccionado la sección del techo).
Modificar líneas internas
-
Si has delineado la estructura y las líneas internas no coinciden con las imágenes satelitales, hay tres formas de modificar las líneas internas:

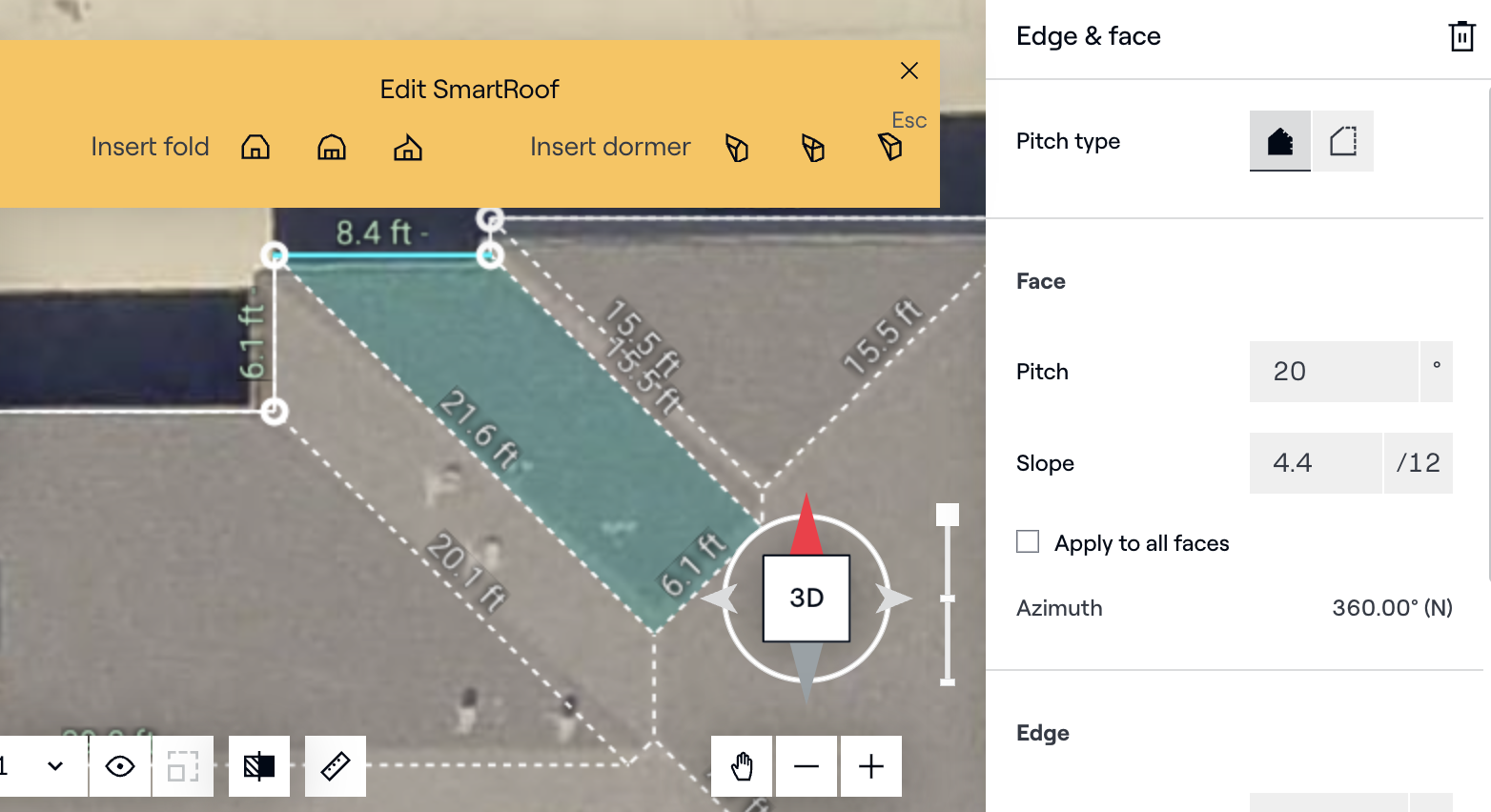

- Cambiar la inclinación/pendiente: primero, familiarízate con el sitio consultando la Vista de mapa y Street View o LIDAR para determinar la inclinación/pendiente del techo. La inclinación se puede ajustar en las propiedades de Borde y cara de la derecha.
-

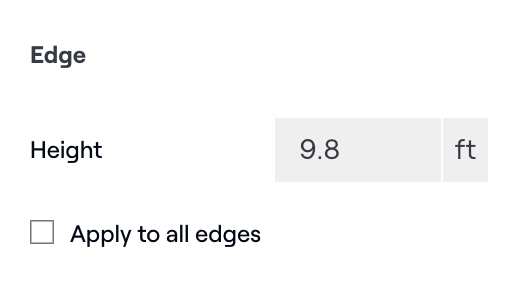

Cambiar la altura del borde: al igual que al modificar la inclinación, utiliza primero imágenes adicionales para determinar las alturas de los aleros. Luego puedes ajustar el valor de Altura del Borde (alero) en el menú Borde y cara.

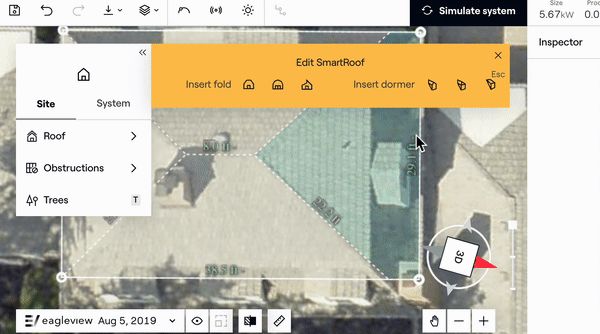

- Mover las líneas internas: mantén presionado el botón izquierdo y arrastra las líneas exteriores para cambiar las líneas internas de modo que coincidan con las imágenes satelitales. Arrastrar las propias líneas internas cambiará la altura del borde, así que ten cuidado.
Ten en cuenta las imágenes inclinadas o distorsionadas. Utiliza siempre fuentes de imágenes adicionales, como la Vista de mapa y Street View, para asegurarte de dibujar el modelo correctamente.
Buhardillas
- En el modo Editar techo puedes seleccionar la opción en el banner verde para insertar una buhardilla en tu estructura. En Aurora, las buhardillas se clasifican según el número de pendientes:
- Haz clic con el botón izquierdo para seleccionar la buhardilla y mueve el cursor sobre la estructura. La buhardilla coincidirá automáticamente con el acimut o la dirección de la pendiente del techo. Haz clic con el botón izquierdo para colocar la buhardilla en la intersección de la cumbrera de la buhardilla y la pendiente del techo. Haz clic con el botón izquierdo y arrastra los nodos externos de la buhardilla para cambiar su tamaño.

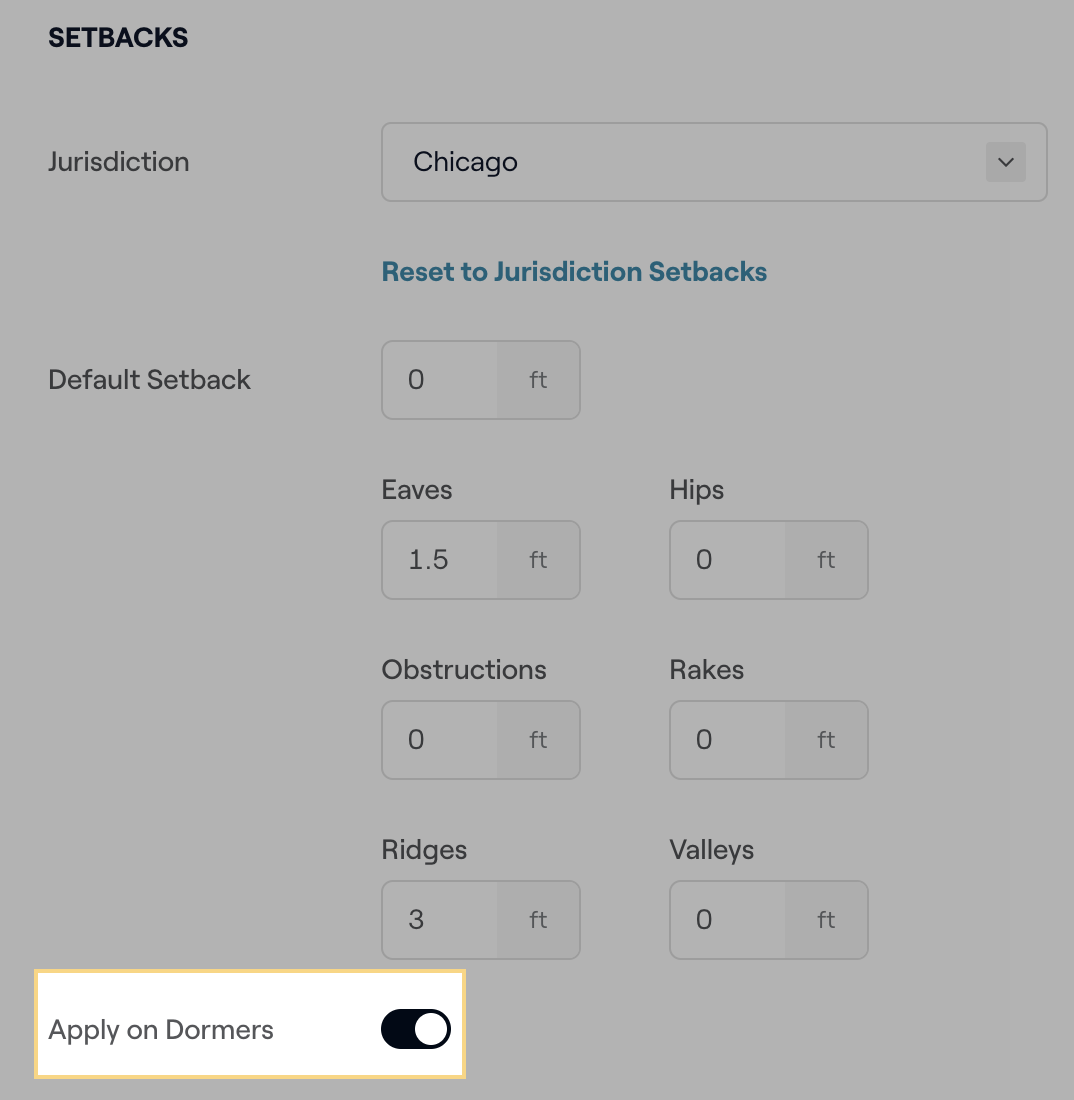

- De forma predeterminada, las buhardillas dibujadas con la herramienta SmartRoof no mostrarán retranqueos. Puedes mostrar los retranqueos haciendo clic en el ícono de engranaje de “configuración” en la esquina superior derecha y luego haciendo clic en el interruptor “Aplicar en buhardillas”.

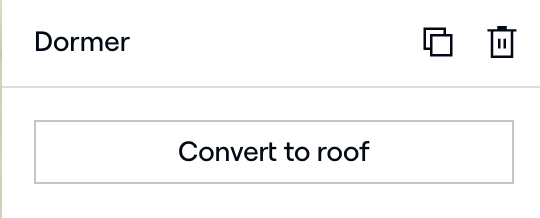

- Convertir una buhardilla en techo: si deseas agregar módulos a la buhardilla o realizar más ajustes a la altura y la inclinación, recomendamos hacer clic en el botón Convertir en techo del menú Buhardilla de la derecha. Al convertir la buhardilla en un techo, la buhardilla se convierte en una estructura independiente y los retranqueos se mostrarán automáticamente.
Pliegues
Al igual que las buhardillas, puedes agregar pliegues a tu estructura en el modo Editar techo. Aurora te ofrece la opción de agregar tres tipos diferentes de pliegues:
- Haz clic con el botón izquierdo en el tipo de pliegue que deseas insertar. Mueve el cursor sobre el techo y haz clic con el botón izquierdo para colocarlo.
