El mapeo con drones te permite generar un LIDAR personalizado de alta resolución y una imagen de mapa personalizada a partir de imágenes sin procesar tomadas por drones y usarlas directamente en tus diseños de Aurora. Con el mapeo con drones, puedes lograr una geometría de techo más precisa, detalles de elevación y contexto del sitio en comparación con imágenes estándar y LiDAR.
En este artículo, cubriremos:
- Cómo capturar imágenes de drones de alta calidad
- Carga y procesamiento de datos de drones
- Revisión de modelos de superficie 3D procesados
- Uso de datos de drones en Modo Diseño
- Uso de imágenes LIDAR y mapas de drones preprocesados (terceros)
- Preguntas frecuentes

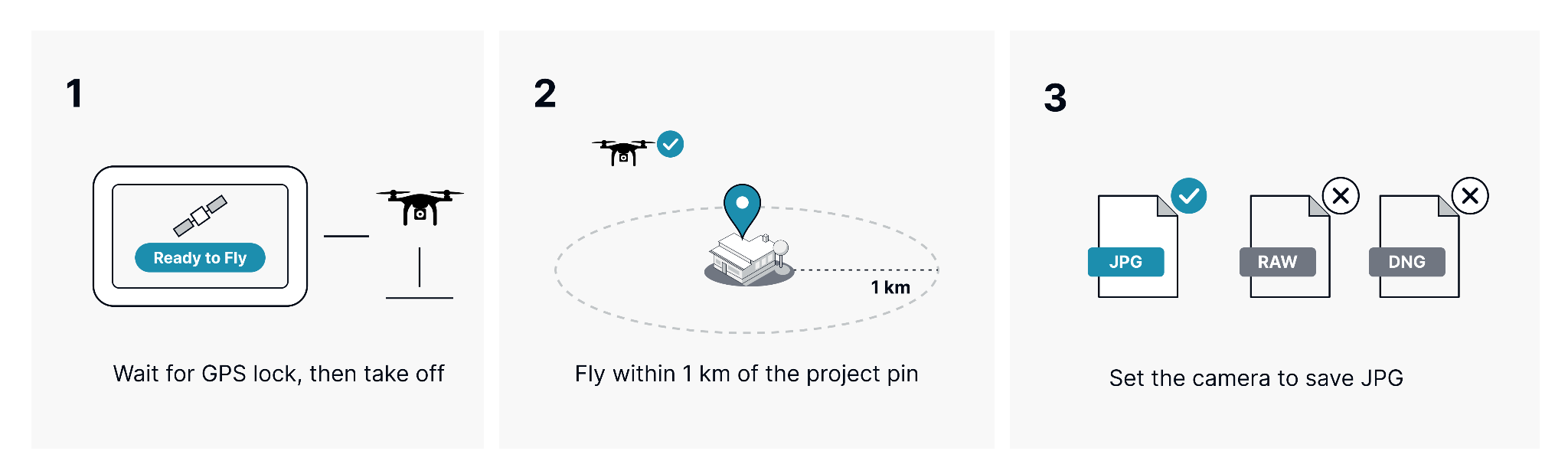

Antes de volar - lista rápida
Algunas cosas que debes confirmar antes de cada vuelo para evitar fallos en el procesamiento más adelante:
Tu dron ha adquirido señal GPS antes del despegue (la mayoría de los drones muestran un indicador verde o el mensaje "Listo para volar"). Las fotos tomadas antes de la señal GPS carecen de datos de ubicación y no pueden procesarse.
Estás volando en la misma ubicación que el marcador de tu proyecto Aurora. Si el GPS de tu dron está a más de 1 km de la ubicación del proyecto, el procesamiento fallará.

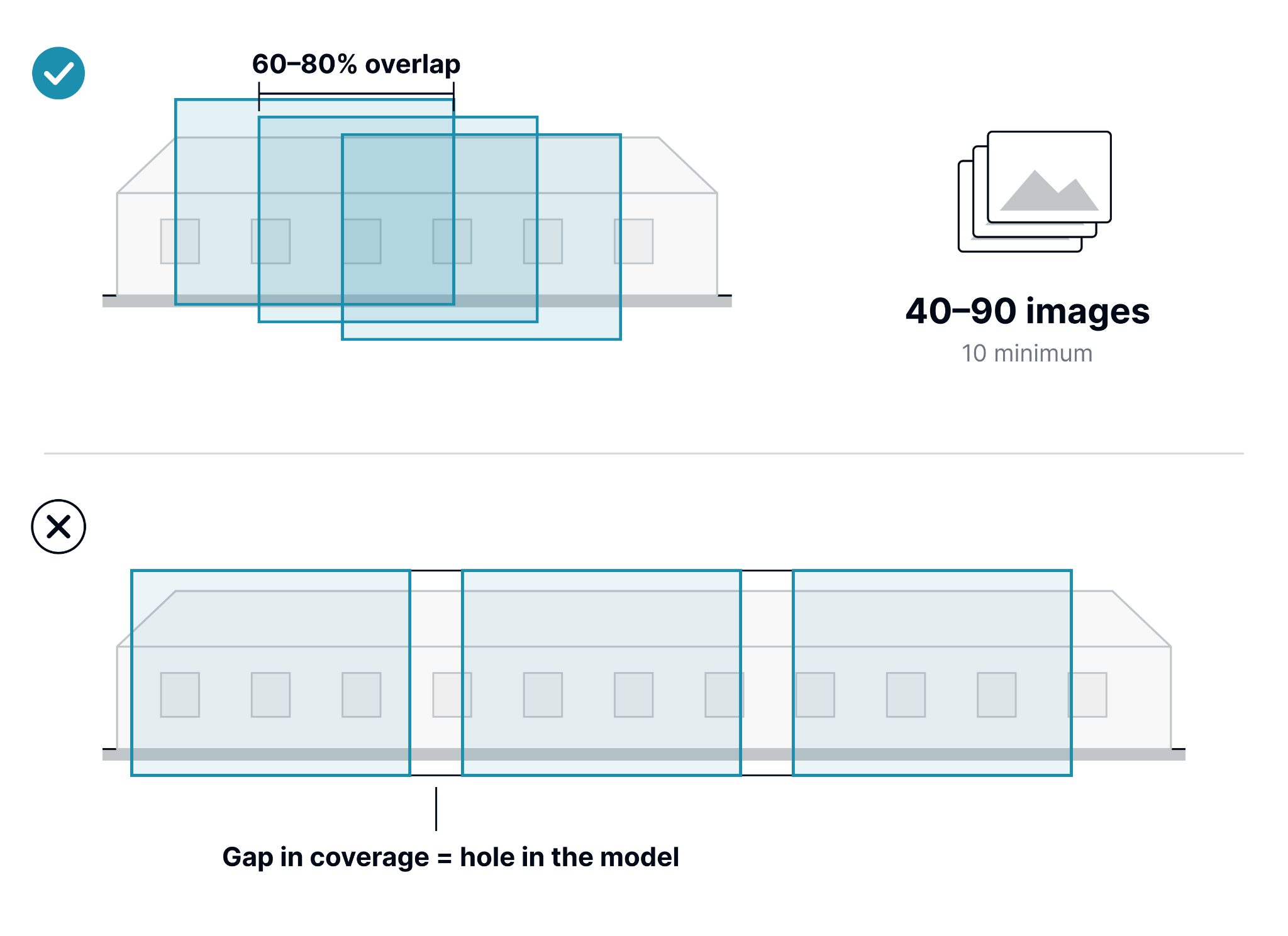

Planeas capturar entre 10 y 100 imágenes con un solapamiento de aproximadamente 60–80% entre tomas consecutivas.
Tu dron está configurado para guardar imágenes en formato JPG (no RAW/DNG).
Cómo capturar imágenes de alta calidad
Para crear un modelo de superficie de alta resolución, recomendamos un plan de vuelo con estos detalles:
- 40–90 fotos (mínimo 10 requeridas). Más imágenes generalmente producen mejores resultados
- Altitud de ~30 metros (100 pies)
- Solapamiento de imágenes ~60-80%

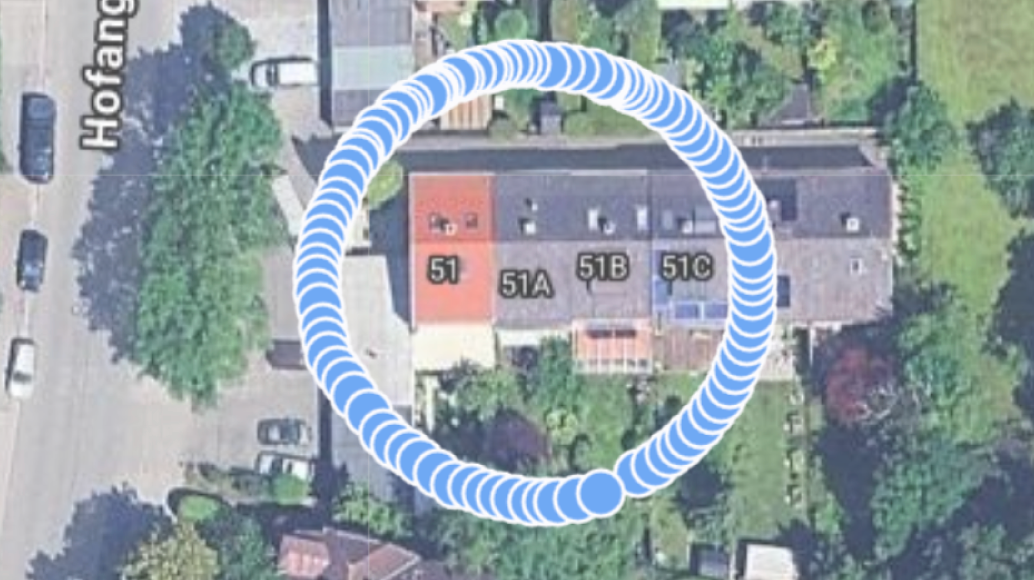

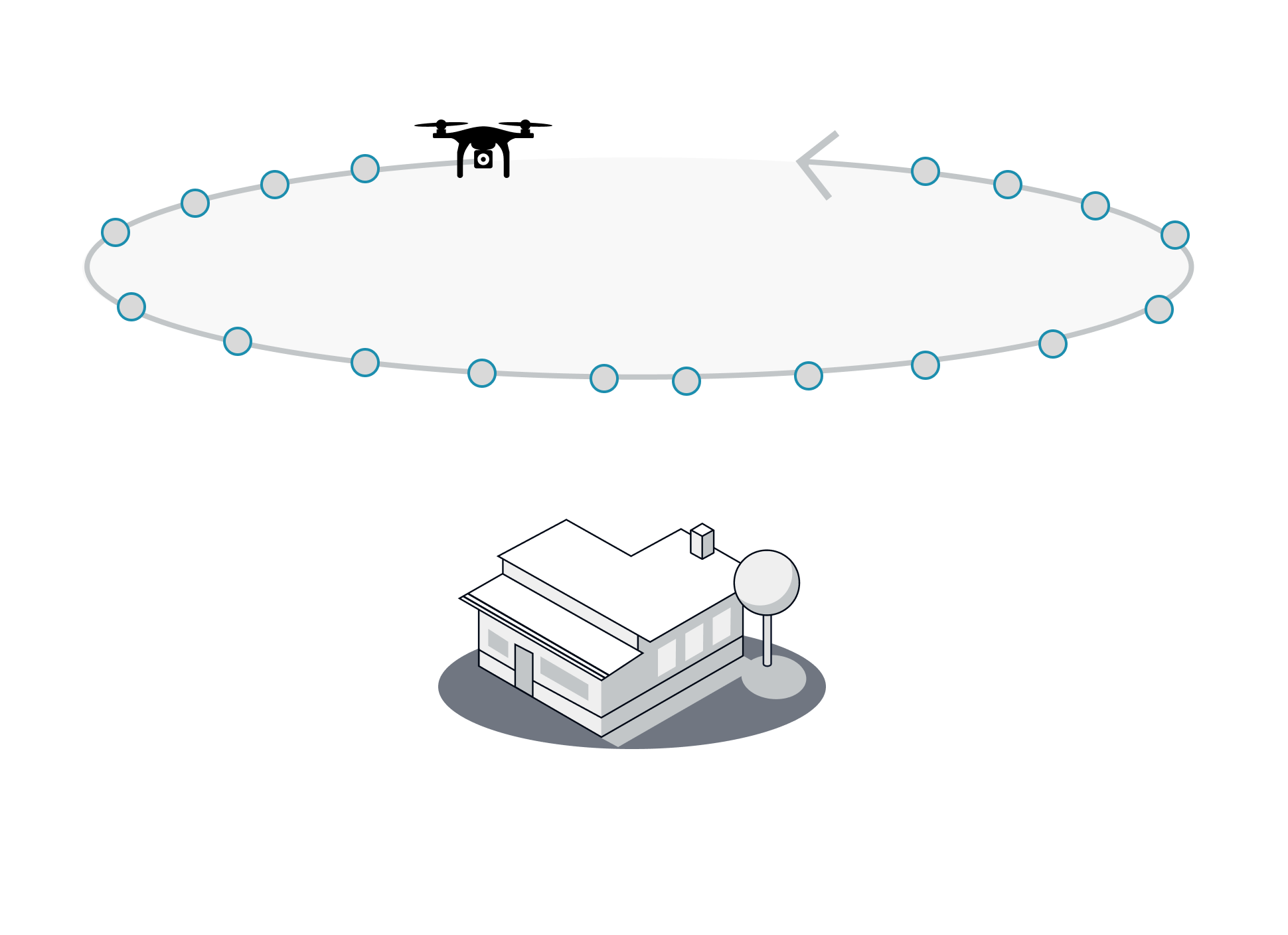

- Vuelo automático recomendado (rejilla nadir o rejilla oblicua, ambos funcionan). También se soportan vuelos manuales en órbita.

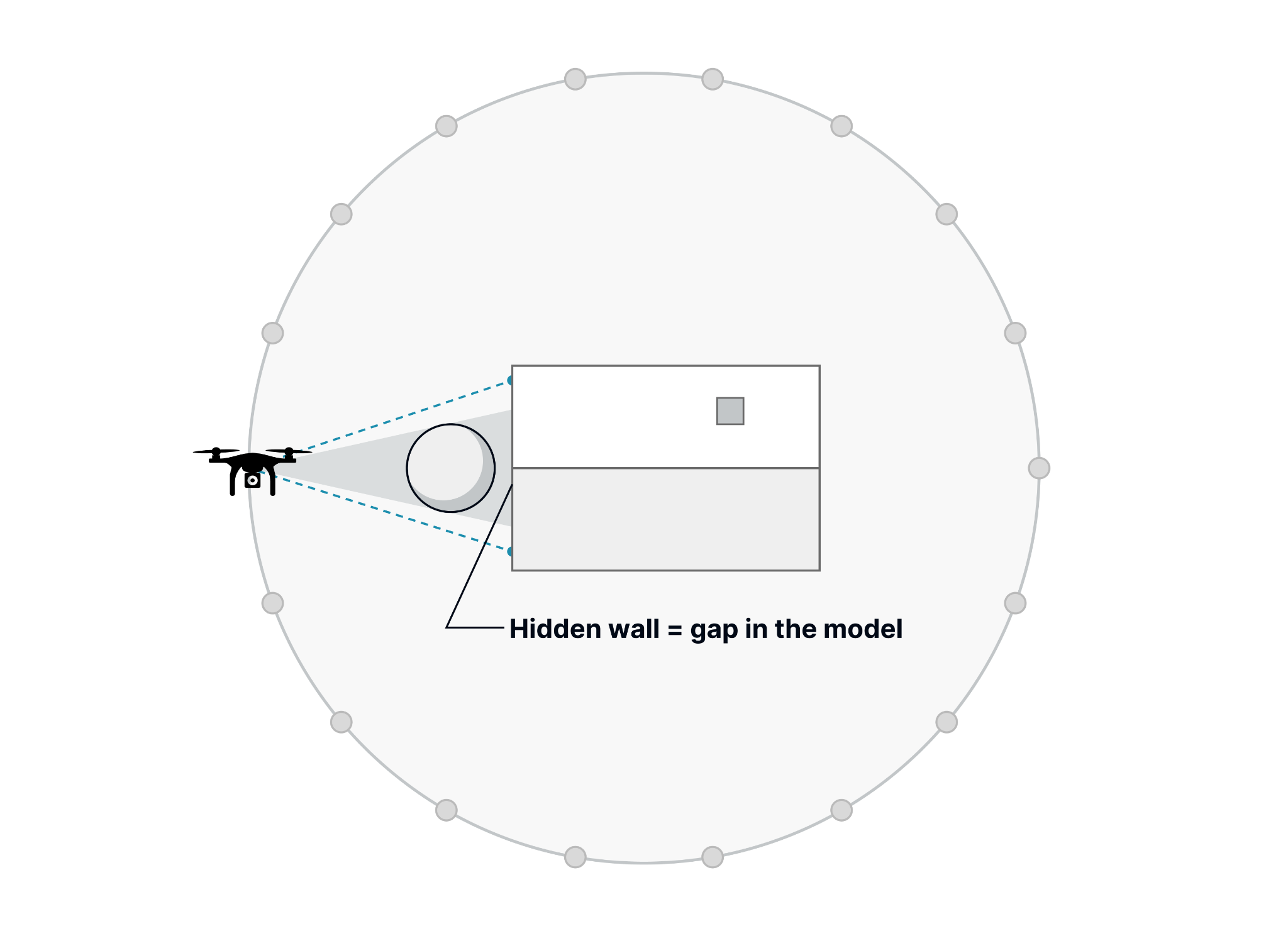

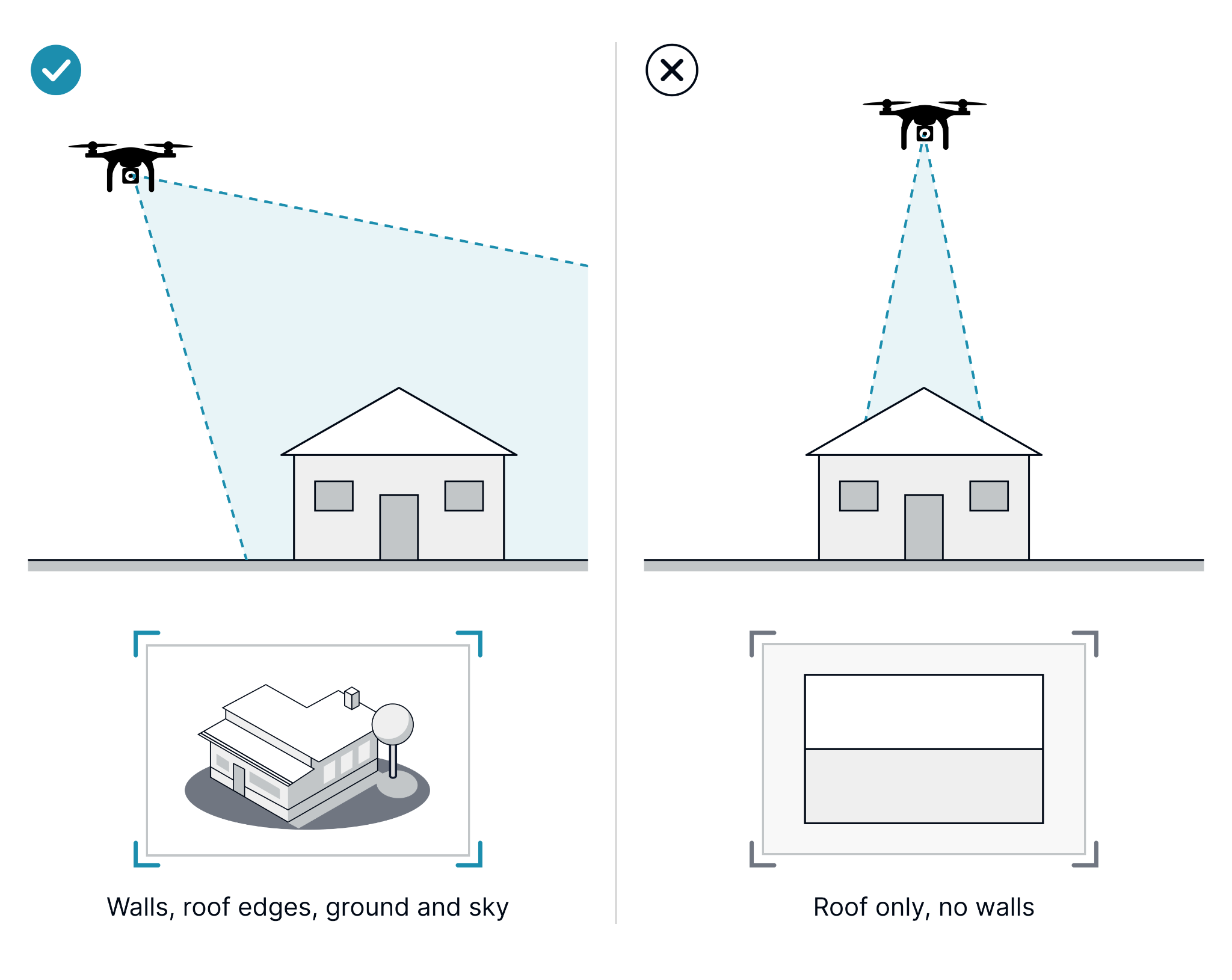

- Ángulo de cámara: una mezcla de tomas directas hacia abajo (nadir) y ligeramente anguladas (oblicuas) produce el mejor detalle de la pendiente del techo. Las imágenes puramente desde arriba funcionan pero pierden algo de precisión en elevación.

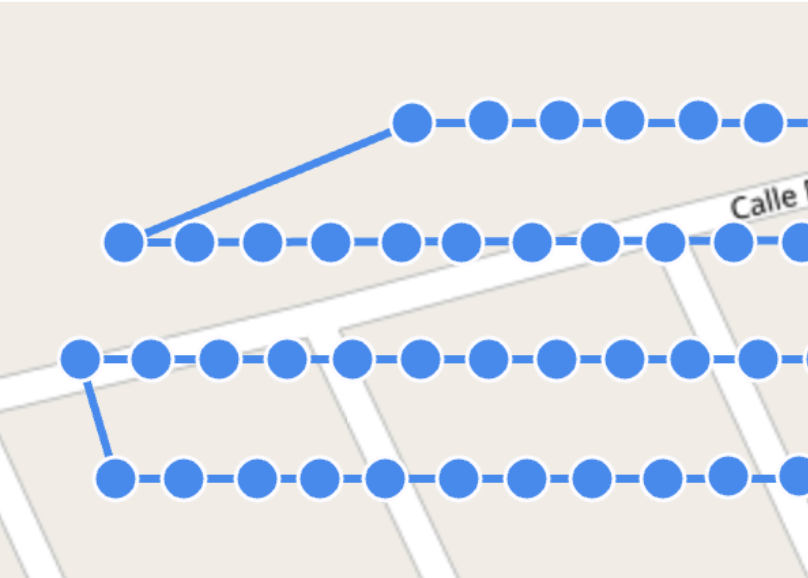

Cualquiera de estos patrones producirá buenos resultados:
Carga y procesamiento de imágenes de drones

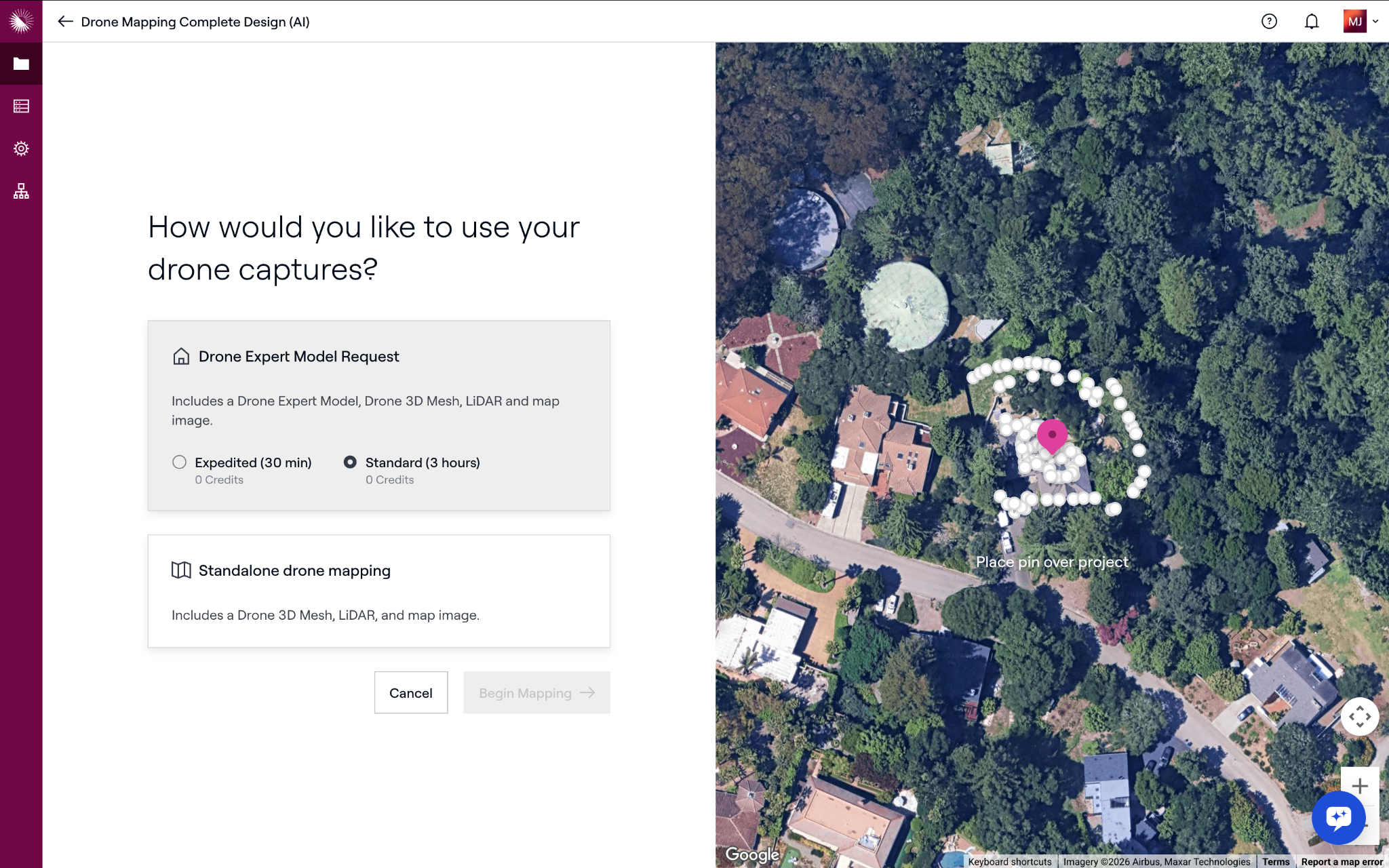

Para procesar imágenes de drones, comienza desde el proyecto que deseas actualizar.

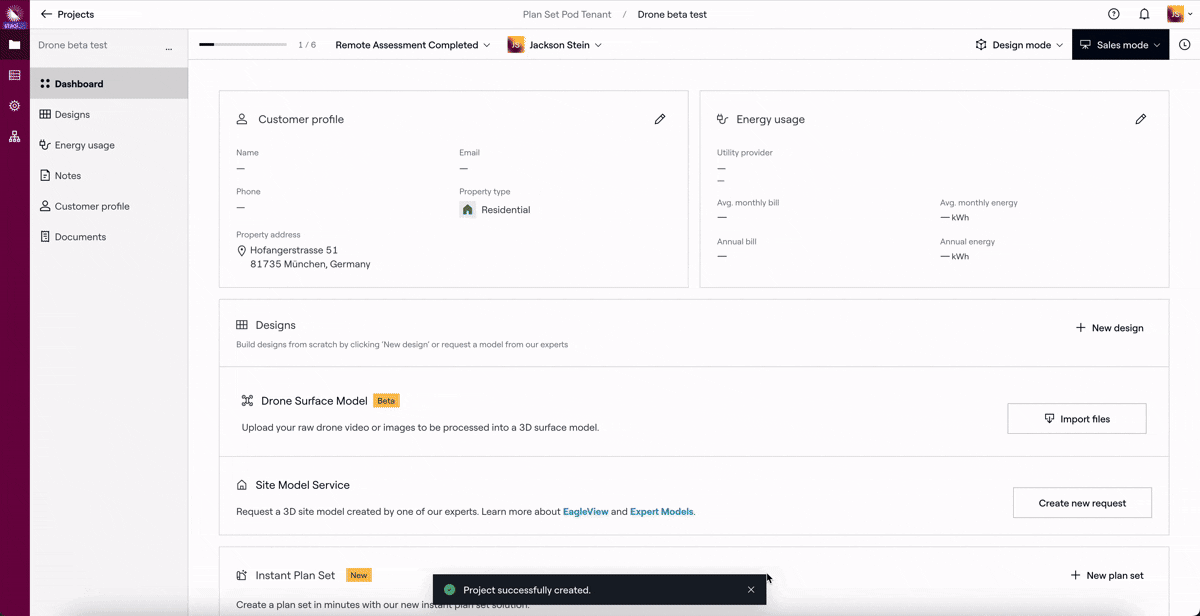

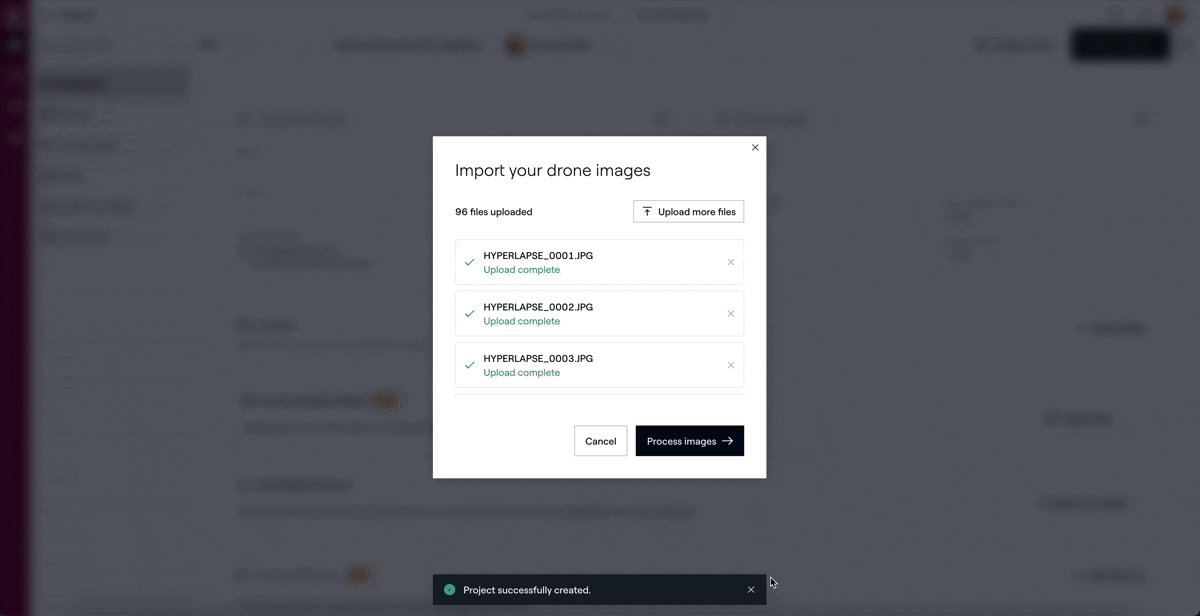

- Abre un proyecto y encuentra la “Sección de mapeo con drones”
- Haz clic en “Importar archivos”
- Carga los archivos de imágenes sin procesar del dron para el proyecto
- Tamaño máximo de archivo 25MB por imagen
- Solo JPG
- No salgas del modal hasta que todos los archivos hayan sido cargados
- Haz clic en “Procesar archivos” una vez cargados
Una vez que comience el procesamiento, Aurora analizará las imágenes y generará una fuente LIDAR personalizada con una imagen de mapa escalada desde arriba. El procesamiento generalmente se completa en 15–20 minutos; permite hasta 40 minutos para cargas más grandes.
Nota: El procesamiento de imágenes de drones se ejecuta de forma asíncrona. Puedes salir del proyecto mientras se completa el procesamiento y regresar más tarde.
Revisión de imágenes LIDAR y mapas de drones

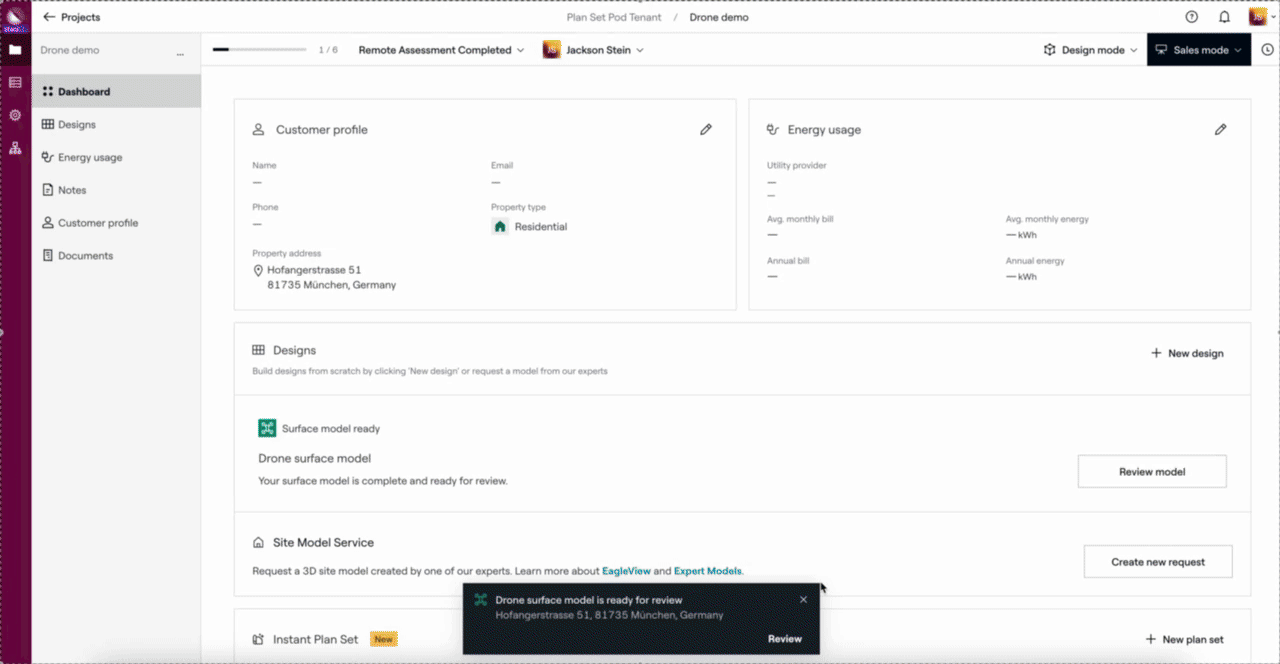

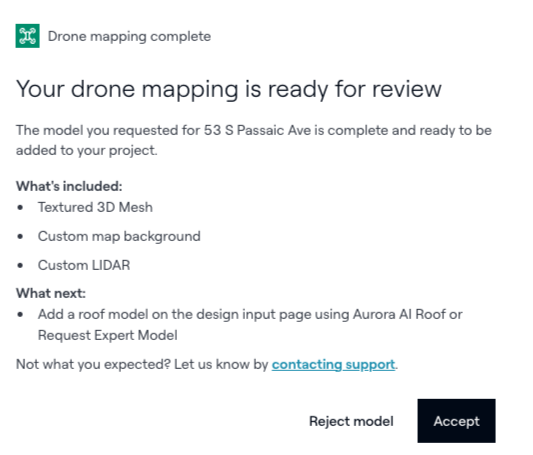

Después de que finalice el procesamiento, las imágenes LIDAR y del mapa del dron estarán listas para revisión. Haz clic en “Revisar modelo” para verificar que tus datos de dron se procesaron correctamente.
Si los resultados no cumplen con las expectativas, puedes hacer clic en “Cancelar” y volver a cargar los datos del dron.
Nota: Solo puedes tener una carga procesada de datos de dron por proyecto.

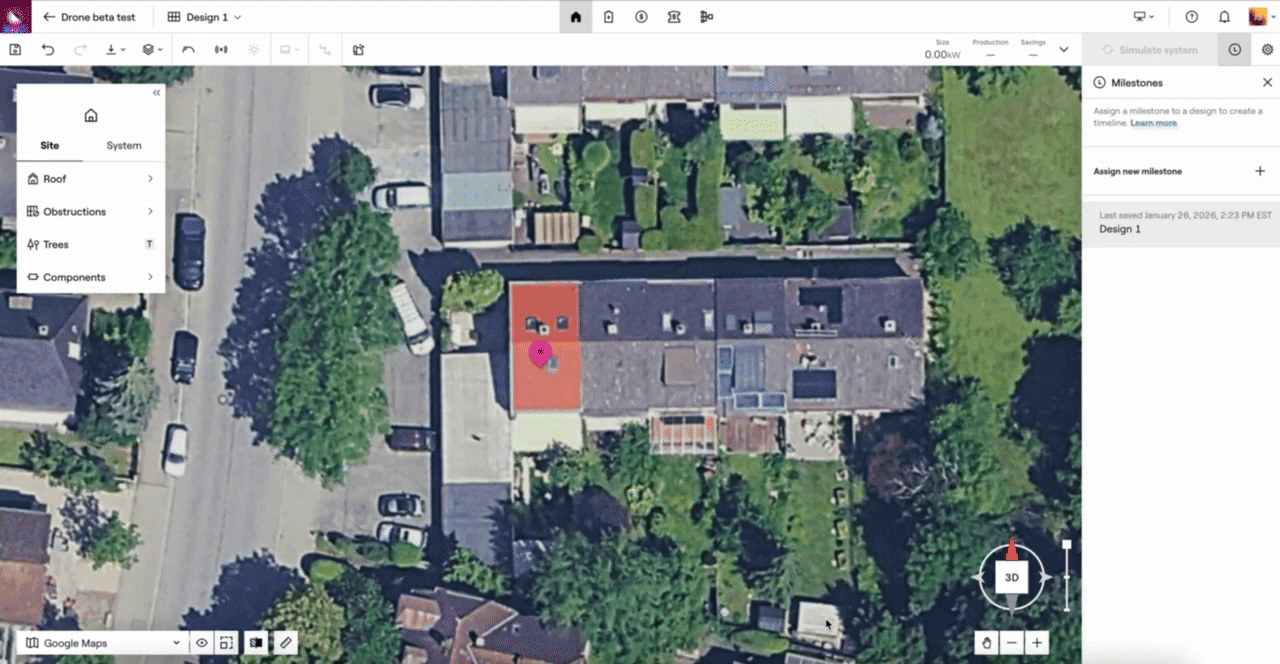

Uso del LIDAR y mapa de drones en Modo Diseño
Al hacer clic en “Aceptar modelo”, tu LIDAR de dron y la imagen de mapa personalizada serán importados a tu proyecto y preseleccionados para su uso en tus diseños.
Los diseñadores pueden:
- Ejecutar AI SmartRoof
- Solicitar EDS
- O modelar manualmente
El mapeo con drones proporciona la geometría subyacente para el modelado del sitio, pero no bloquea ni restringe las herramientas estándar del Modo Diseño.

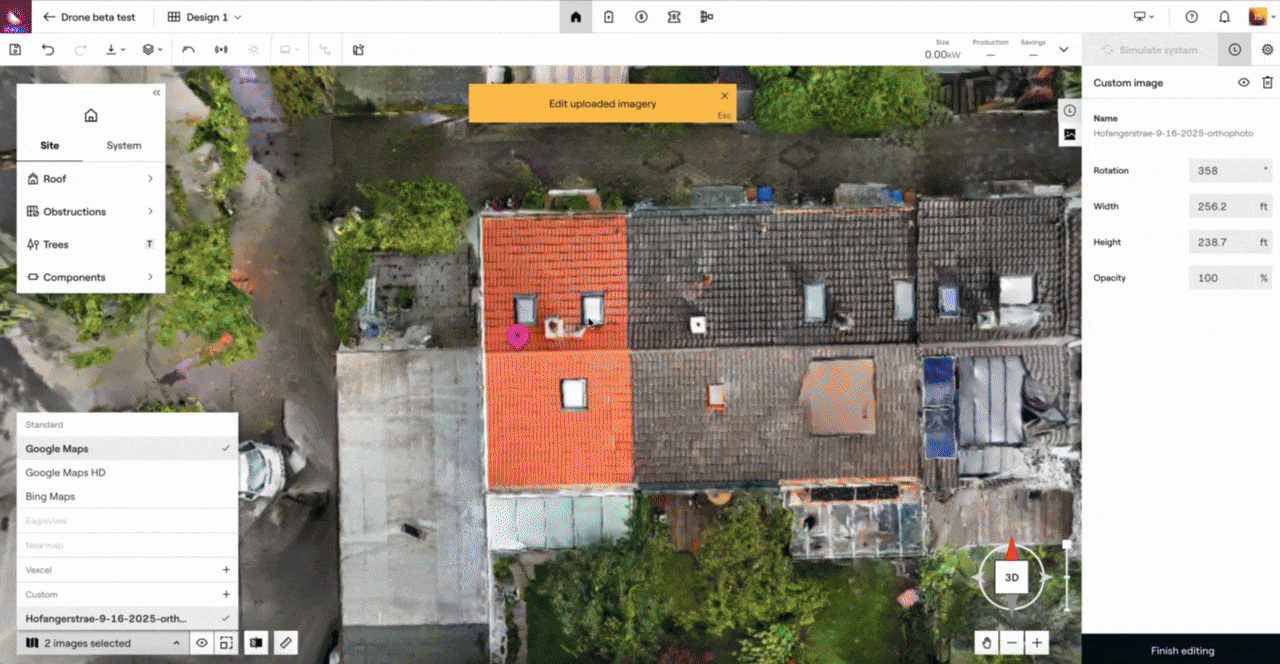

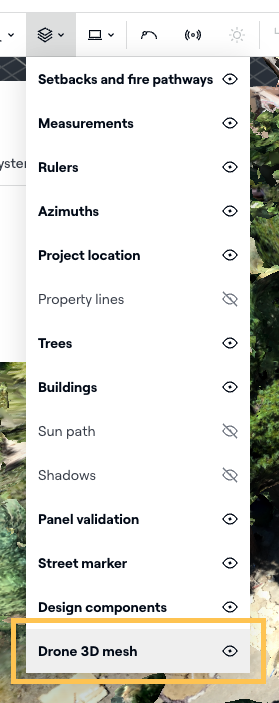

Nota: Los diseñadores en Modo Diseño tendrán acceso a la imagen del mapa (desplegable de mapa > “Imagen de Dron”) y al modelo de superficie (LIDAR > Fuente > Personalizado) en cualquier diseño de un proyecto con imágenes de dron procesadas. Consulta Cómo cargar imágenes personalizadas (incluidas imágenes de drones) para más información.
Uso de imágenes LIDAR y mapas de drones preprocesados (terceros)
Aurora también soporta la carga de tus propios datos de drones preprocesados desde software de terceros. Puedes cargar manualmente:
- Un “ortofoto” de mapa de dron personalizado (GeoTIFF) como imagen personalizada. La imagen debería escalarse automáticamente basándose en los datos GPS del archivo. (Tamaño máximo de archivo 200 MB)
Un LIDAR personalizado (“Modelo digital de superficie” - DSM). Dentro del Inspector LIDAR haz clic en “Cargar DSM”. (Tamaño máximo de archivo 250 MB)
Limitaciones conocidas
Algunos casos donde la salida del mapeo con drones puede no cumplir con las expectativas: estos son límites físicos de la fotogrametría, no específicos de Aurora:
- Árboles caducifolios desnudos (invierno): las ramas sin hojas no reflejan suficiente señal para una reconstrucción precisa. El modelado manual de árboles en Modo Diseño es la solución estándar.
- Cobertura pesada de nieve: la nieve oculta los bordes del techo y características del terreno.
- Superficies de techo muy oscuras o altamente reflectantes: pueden producir huecos en el modelo de superficie.
Preguntas frecuentes
P: ¿Qué es el mapeo con drones?
R: El mapeo con drones procesa imágenes sin procesar de drones en un LIDAR personalizado y una imagen de mapa desde arriba escalada. Captura elevación y geometría en techos, terreno y estructuras circundantes. Esta salida se usa para apoyar flujos de trabajo de diseño y modelado precisos.
P: ¿Qué tipos de drones se requieren?
R: Necesitarás un dron que tome imágenes con posicionamiento GPS. Esto incluye DJI Mini 3, DJI Air 2S, DJI Mavic 3, por nombrar algunos.
P: ¿Quién puede cargar y procesar imágenes de drones?
R: Cualquier usuario con acceso a Modo Diseño y permisos para editar proyectos puede cargar y procesar datos de drones.
P: ¿Los datos de drones reemplazan las imágenes estándar?
R: No. Los datos de drones complementan las imágenes estándar y pueden activarse o desactivarse según sea necesario.
P: ¿Los datos de drones se usan automáticamente en todos los diseños?
R: Los datos de drones están disponibles para usar una vez procesados, pero los diseñadores pueden elegir cómo y cuándo confiar en ellos durante el modelado.
P: ¿Puedo cargar mis propias imágenes de drones preprocesadas usando un software de terceros en mi diseño de Aurora?
R: ¡Sí! Si ya has mapeado tus imágenes sin procesar en un software separado, puedes cargar una Imagen de Mapa personalizada y LIDAR a tu diseño de Aurora. Consulta arriba.
P: ¿Por qué falló el procesamiento de mi imagen?
R: Las razones más comunes por las que el procesamiento de imágenes puede fallar son:
- No hay suficientes imágenes. El mínimo es 10 imágenes.
- No hay suficiente solapamiento
- Las imágenes carecen de datos GPS
- El área del sitio está fuera de los límites de procesamiento soportados (por ejemplo: el marcador de tu proyecto está demasiado lejos de la dirección de la propiedad)
