Añadir almacenamiento en el Modo Diseño

El Modo Diseño te permite añadir baterías directamente en tu lienzo CAD. Una vez conectados, los componentes de almacenamiento están totalmente integrados en las simulaciones, la configuración eléctrica y las salidas posteriores como tu lista de materiales y precios.

En este artículo, cubriremos:

• Antes de comenzar
• Cómo añadir almacenamiento en el Modo Diseño
• Qué sucede después de añadir almacenamiento
• Preguntas frecuentes

Antes de comenzar

Acceso. El almacenamiento en el Modo Diseño está disponible si estás usando el Modo Diseño y no eres un usuario actual del Modo Ventas, editor de Diagrama Unifilar (SLD) e integraciones TPO (Enfin, Goodleap, etc.). El soporte para esas configuraciones llegará en una actualización futura.

Diseños heredados (lanzamiento beta del Modo Diseño). Durante el lanzamiento beta, si tu diseño incluye almacenamiento creado antes de esta actualización del Modo Diseño:

• Los diseños existentes no se ven afectados
• Los flujos de trabajo de almacenamiento heredados permanecen disponibles
• Los diseños nuevos usan la experiencia actualizada del Modo Diseño

Una versión futura de este despliegue incluirá también la actualización de diseños heredados.

Requisitos del sistema. Puedes añadir almacenamiento a cualquier diseño en el Modo Diseño. El almacenamiento se añade directamente al lienzo de diseño y puede colocarse antes o después de añadir paneles solares. La pestaña de almacenamiento heredada en el Modo Diseño ya no existe.

Equipos compatibles:

• Baterías AC
• Baterías DC
• Inversores solo para almacenamiento
• Inversores híbridos (usados con baterías separadas)
• Inversores híbridos con batería integrada, como Powerwall 3 — una unidad que combina batería e inversor en un solo dispositivo

Cómo añadir almacenamiento en el Modo Diseño

Opción 1: Añadir almacenamiento manualmente (recomendado)

1. Abre un diseño en el Modo Diseño, añade paneles solares y conecta el sistema en serie.

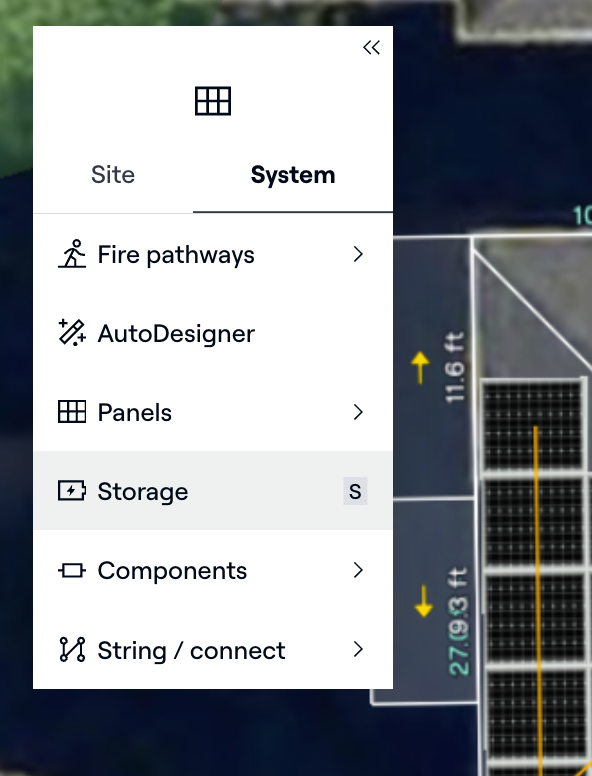

2. En el menú Sistema, abre el menú Almacenamiento.

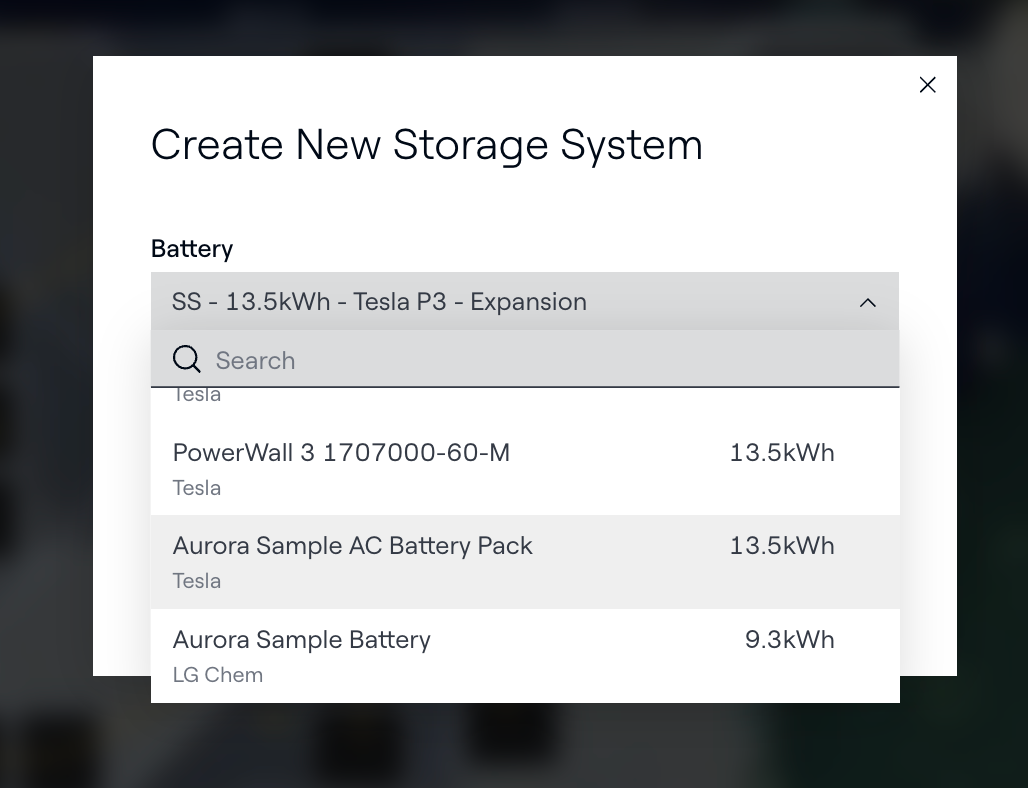

3. Selecciona una batería del desplegable.
4. Haz clic en Crear y coloca la batería en el lienzo.
5. Conecta manualmente la batería a tu sistema.
   1. Si es aplicable, añade el inversor adecuado, etc., para tu tipo de almacenamiento.

Una vez conectado, el sistema está listo para la simulación.

Ajustar la cantidad de baterías

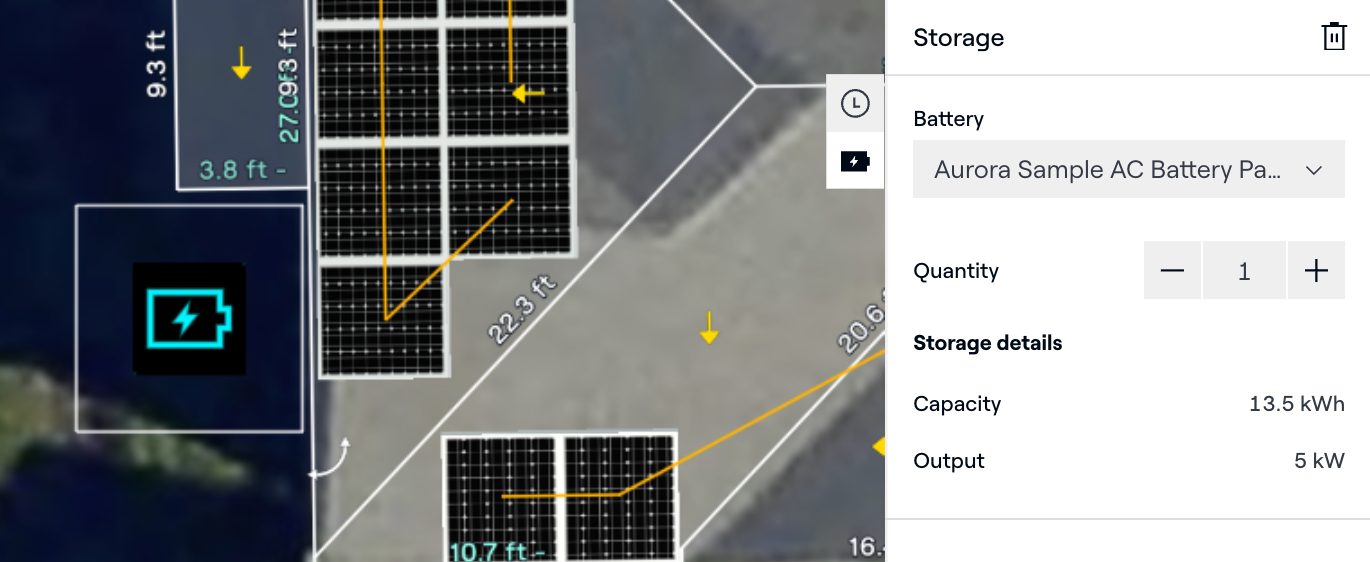

• Haz clic en una batería en el lienzo para abrir el inspector.
• Ajusta el campo Cantidad.

Añadir o quitar unidades de expansión

Los inversores híbridos con batería integrada soportan unidades de expansión, que aumentan la capacidad total de almacenamiento.

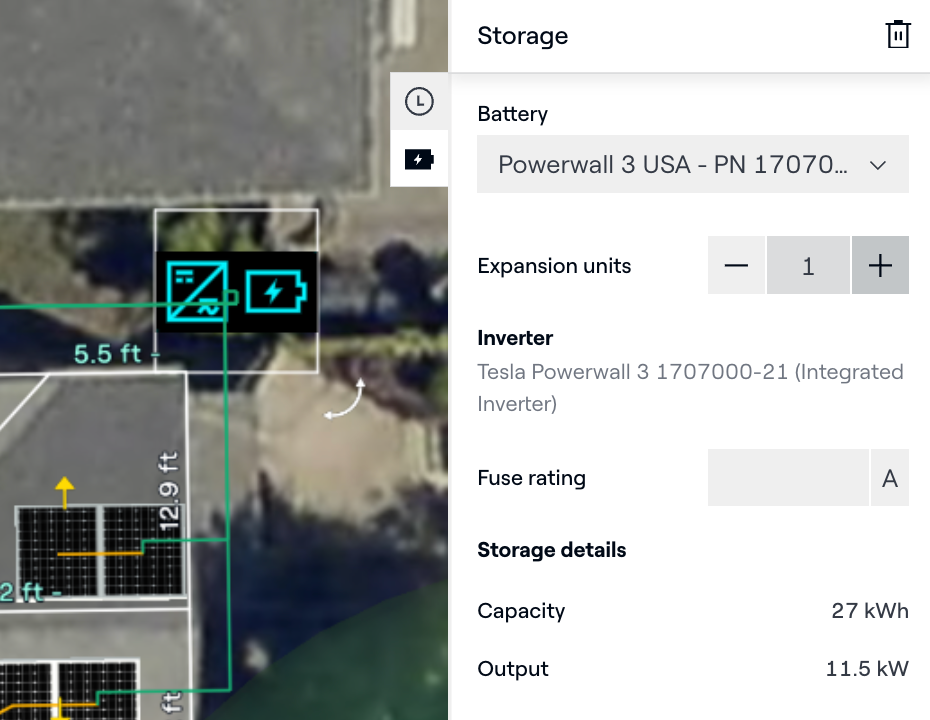

• Haz clic en la batería en el lienzo para abrir el inspector.
• Añade o quita unidades de expansión (hasta 3 por unidad base).

Notas adicionales

• Los cambios en la cantidad se reflejan en la sección Modo de Operación del inspector después de volver a ejecutar la simulación o guardar tu diseño.
• El ícono en el lienzo puede permanecer igual incluso cuando se añaden unidades de expansión. La configuración correcta se refleja en el inspector y en las salidas del sistema.

Añadir un inversor híbrido con batería integrada usando AutoDesigner y AutoStringer (opcional)

Los inversores híbridos con batería integrada (como Powerwall 3):

• Combinan batería e inversor en una sola unidad
• Pueden conectarse directamente a la energía solar, similar a los inversores en cadena
• Soportan unidades de expansión para capacidad adicional

Las herramientas automatizadas de diseño de Aurora — AutoDesigner y AutoStringer — pueden usarse para añadir rápidamente un inversor híbrido con batería integrada y configurar el sistema.

Usar AutoDesigner (no se requieren paneles)

Usa AutoDesigner cuando tu diseño aún no incluye paneles solares.

1. Abre un diseño en el Modo Diseño con el techo mapeado.
2. En la pestaña Sistema del panel izquierdo, selecciona AutoDesigner.
3. En el Inspector, elige un inversor habilitado para almacenamiento (por ejemplo, Powerwall 3).
4. Haz clic en Ejecutar AutoDesigner.

Usar AutoStringer (paneles ya colocados)

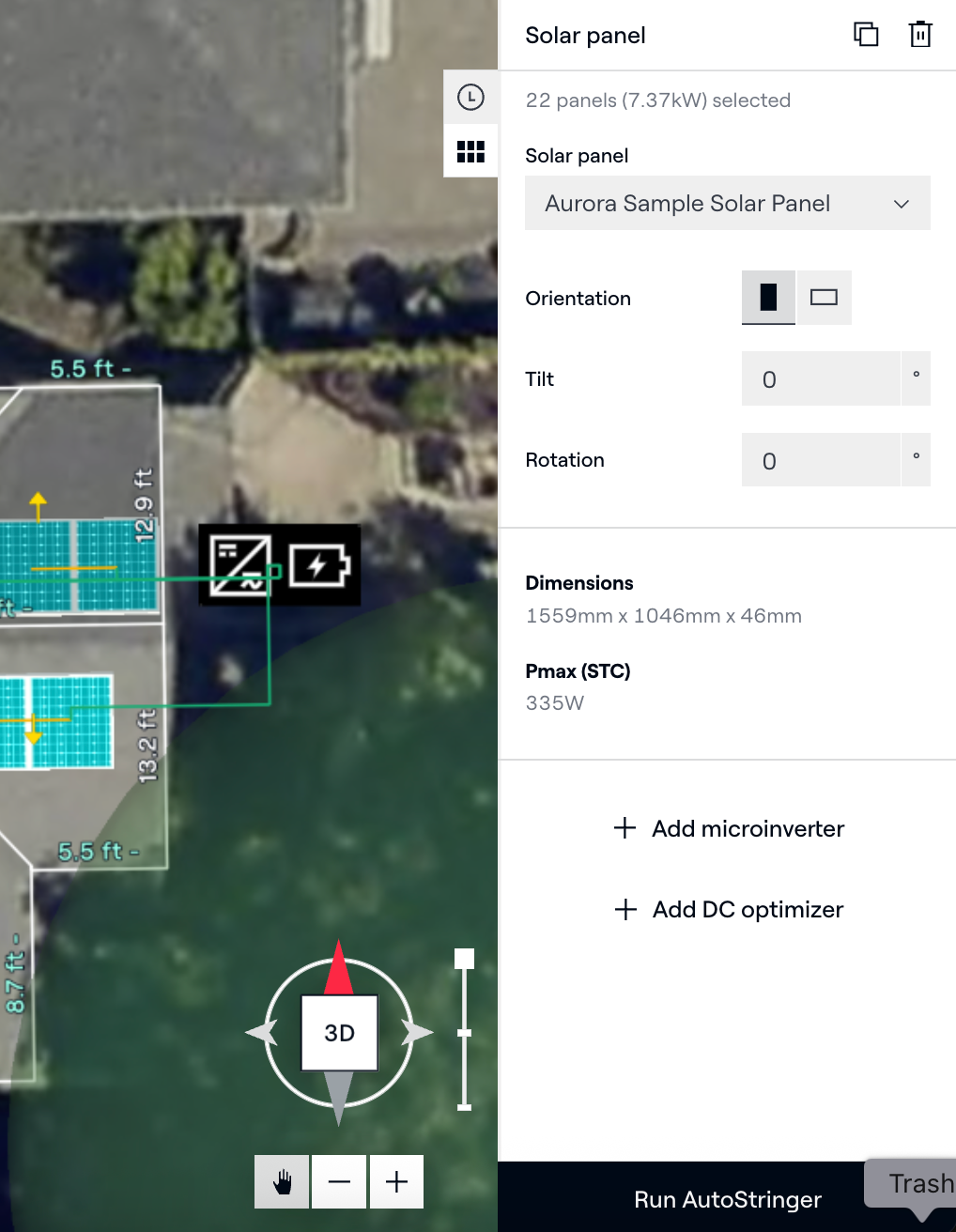

Usa AutoStringer cuando tu diseño ya incluye paneles solares.

5. Abre un diseño en el Modo Diseño con paneles solares colocados.
6. En la pestaña Sistema del panel izquierdo, selecciona AutoStringer.

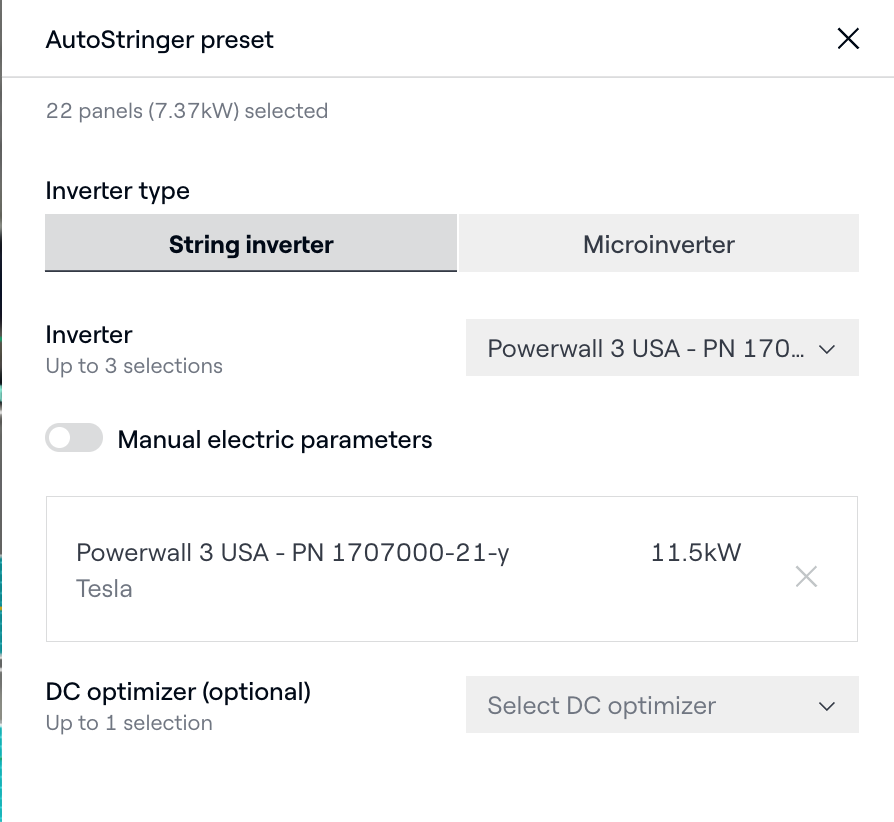

7. En el Inspector, elige un inversor habilitado para almacenamiento (por ejemplo, Powerwall 3).
8. Haz clic en Ejecutar AutoStringer.

Qué sucede después

Aurora hará automáticamente:

• Eliminar inversores incompatibles
• Añadir el sistema seleccionado con batería integrada
• Reconfigurar las conexiones del sistema

Qué sucede después de añadir almacenamiento

Una vez que hayas añadido y conectado una batería, tu diseño:

• Incluye un sistema de almacenamiento completamente conectado listo para simulación
• Refleja el almacenamiento en la configuración eléctrica
• Incluye componentes de almacenamiento en tu lista de materiales, precios y exportaciones

Lista de materiales (BoM)

Los componentes de almacenamiento aparecen en una sección dedicada de la BoM, separada de los componentes solares. Esto incluye:

• Baterías AC
• Baterías DC
• Inversores
• Unidades de expansión

Aurora garantiza:

• No hay componentes duplicados en sistemas acoplados a DC o combinados
• Conteos precisos para unidades de expansión
• Representación consistente en el resumen del diseño

Precios, DXF y salidas API

El almacenamiento está completamente integrado en todas las salidas posteriores:

• Los precios reflejan todos los componentes y cantidades de almacenamiento
• Las descargas DXF incluyen elementos de almacenamiento
• Las respuestas API devuelven datos correctos y sin duplicados de almacenamiento

Preguntas frecuentes

¿Puedo usar AutoDesigner con almacenamiento?

Sí. Los componentes de almacenamiento están incluidos en los flujos de trabajo de AutoDesigner y AutoStringer.

¿Qué sucede si cambio el tipo de batería o inversor?

Aurora elimina automáticamente las conexiones incompatibles. Por ejemplo, cambiar a un inversor solo para almacenamiento elimina cualquier conexión directa a solar, ya que los inversores solo para almacenamiento no pueden conectarse a solar.

¿Puedo añadir múltiples baterías o inversores en un solo diseño?

Sí. Puedes añadir y configurar múltiples componentes de almacenamiento en un solo diseño ajustando la cantidad en el inspector de almacenamiento o colocando unidades adicionales desde la pestaña Sistema en el panel izquierdo.

¿Por qué los componentes de almacenamiento se listan por separado en la BoM?

El almacenamiento se rastrea en su propia sección para evitar duplicaciones y asegurar precisión — especialmente en sistemas acoplados a DC o combinados donde un componente podría contarse más de una vez.
