Table des matières
1. Configuration de la base de données
1. Configuration de la base de données
a. Ajoutez les composants de votre système
Commencez par sélectionner et ajouter les composants du système que vous utilisez. Il s'agit de modules, d'onduleurs et d'optimiseurs de courant continu.

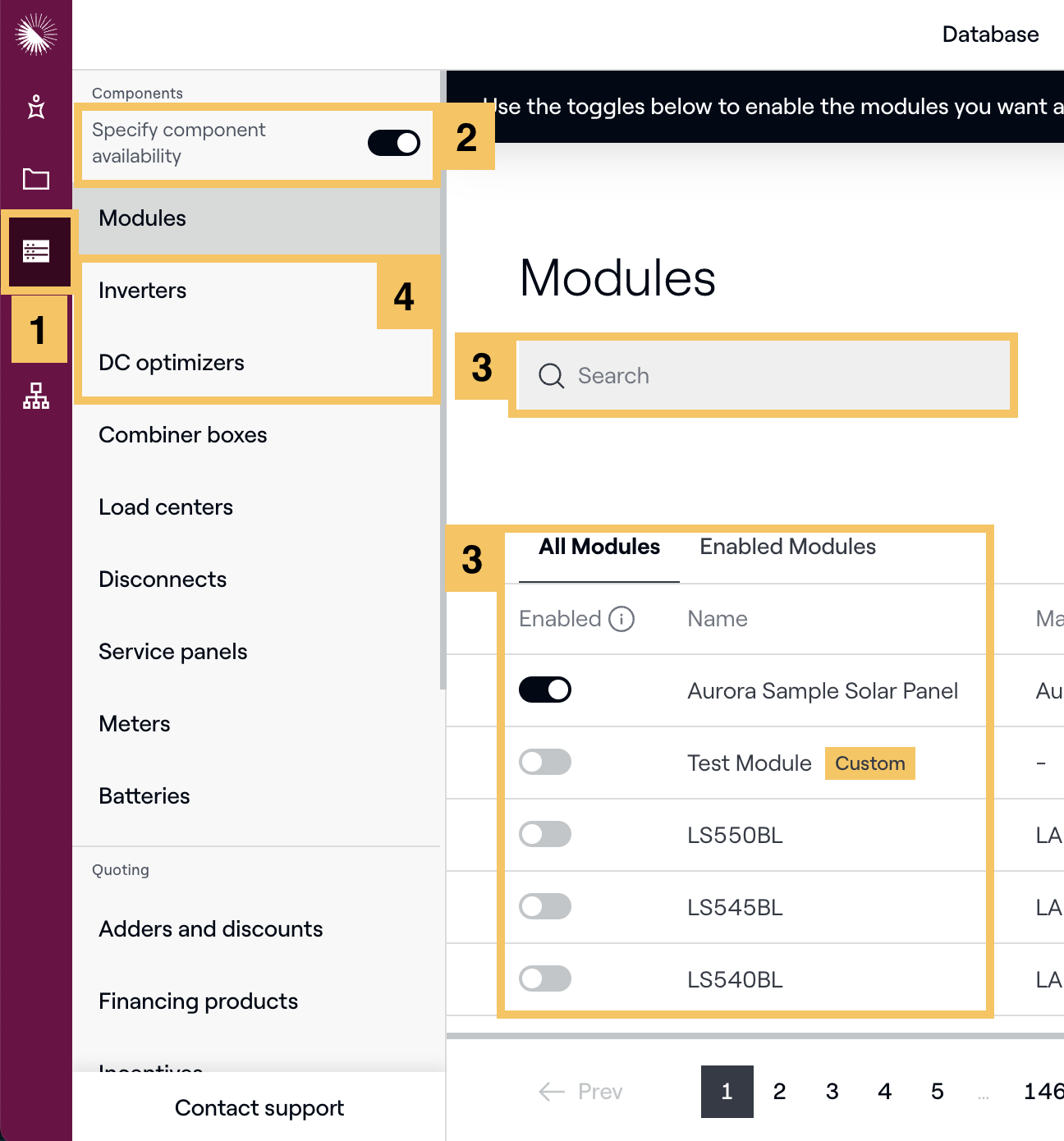

Pour ajouter les composants de votre système :
- Aller à Base de données dans la barre de navigation de gauche
- Allumez Préciser la disponibilité des composants
- Recherchez Recherchez et activez vos modules
- Répétez les étapes 1 à 3 pour les Inverseurs et les optimiseurs de courant continu
Remarque : les paramètres par défaut de la base de données s'appliquent à la fois au mode vente et au mode conception.
b. Ajoutez vos échecs
Il est important d'ajouter les marges de recul dont vous avez besoin pour votre projet. Cela permettra d'obtenir des modèles de système précis.

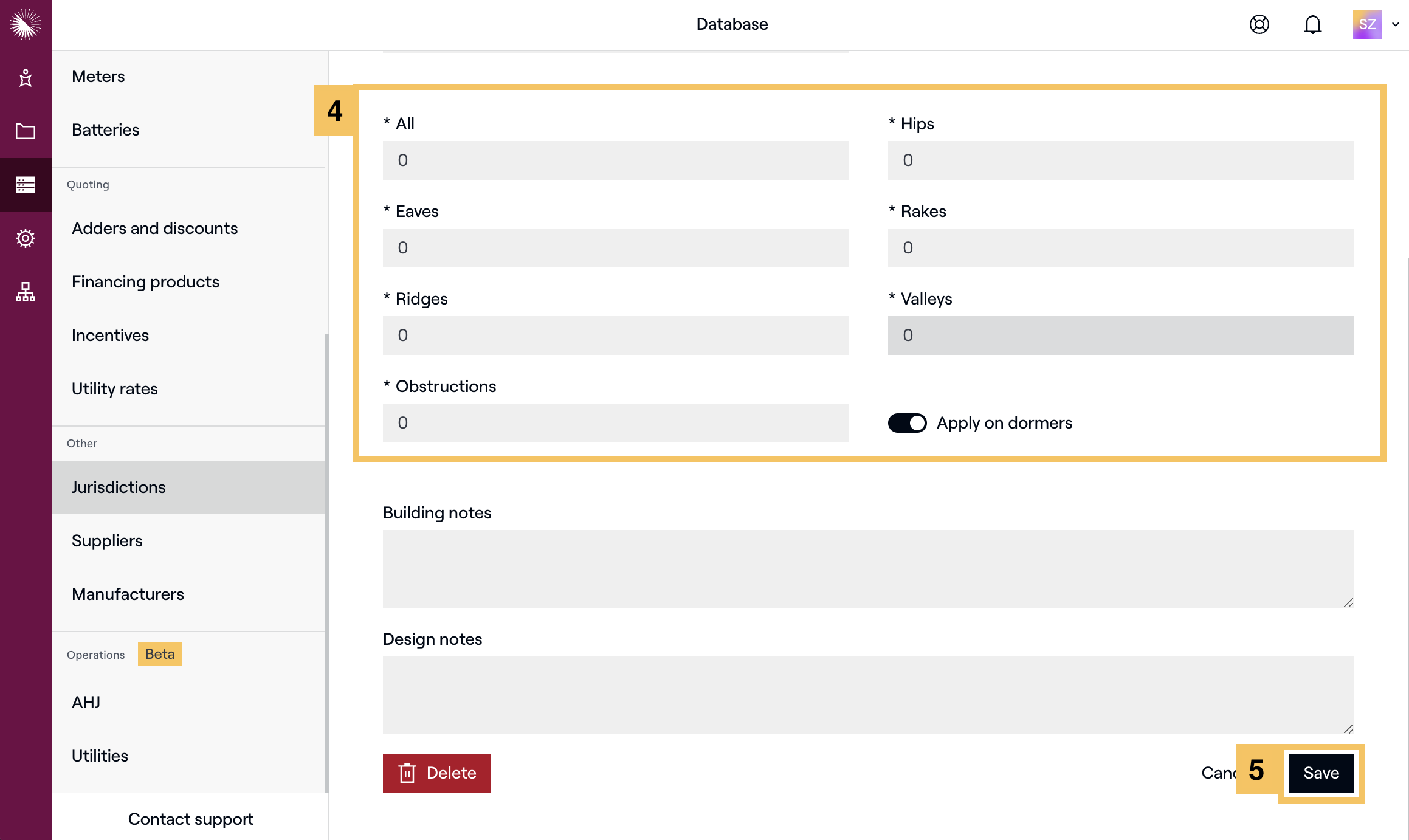

Ajouter des marges de recul :

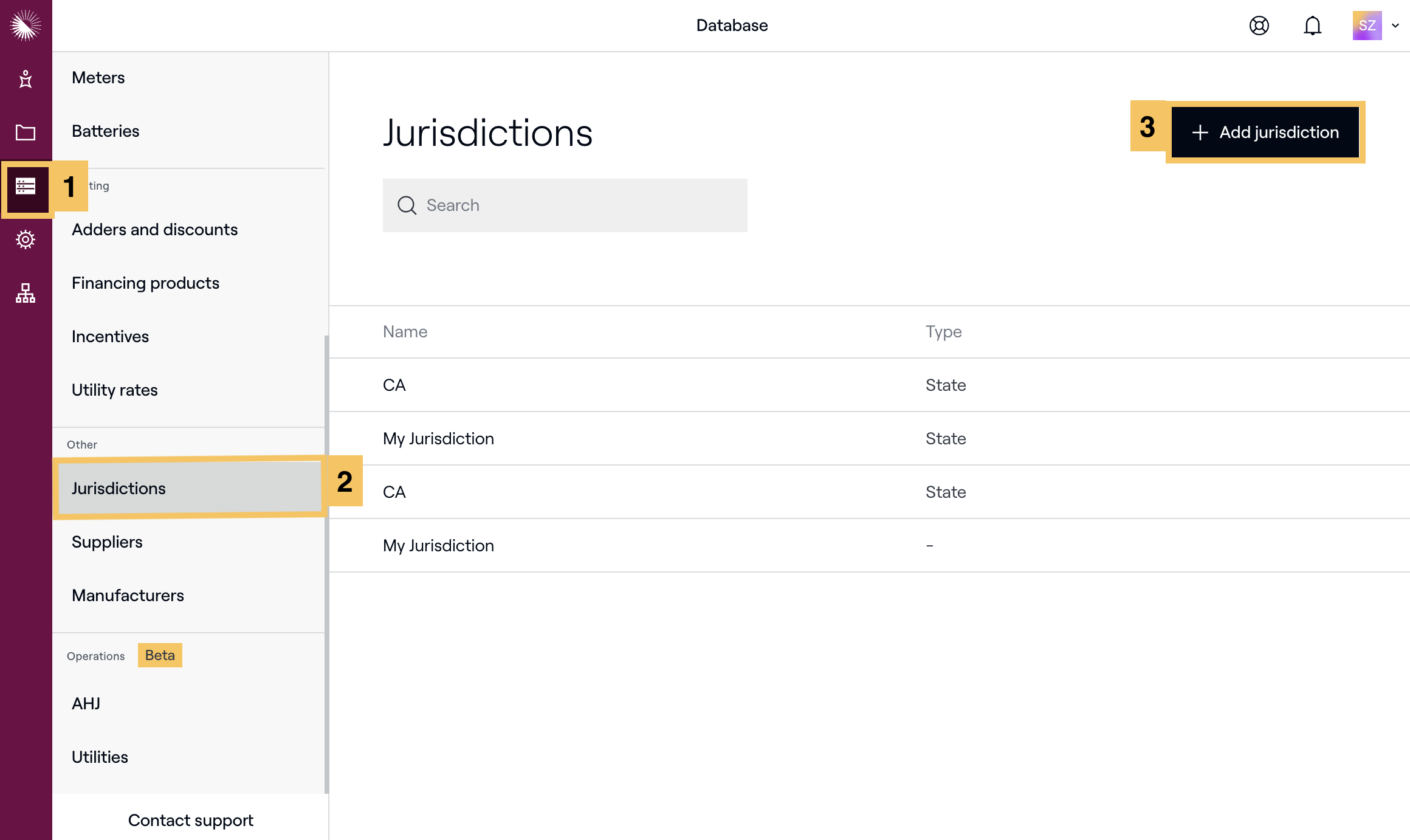

- Aller à Base de données dans la barre de navigation de gauche
- Cliquez sur Juridictions
- Sélectionnez + Ajouter une juridiction
- Remplissez le formulaire les valeurs par défaut de la marge de recul
- Cliquez sur Enregistrer en bas à droite
Remarque : les paramètres par défaut de la base de données s'appliquent à la fois au mode vente et au mode conception.
2. Configurer les paramètres
a. Ajustez vos prix
Les prix à Aurora sont fixés en utilisant soit un prix de base par watt, soit un prix forfaitaire qui s'appliquera à tous les projets. Vous pouvez ensuite utiliser des suppléments et des remises pour affiner votre tarification.

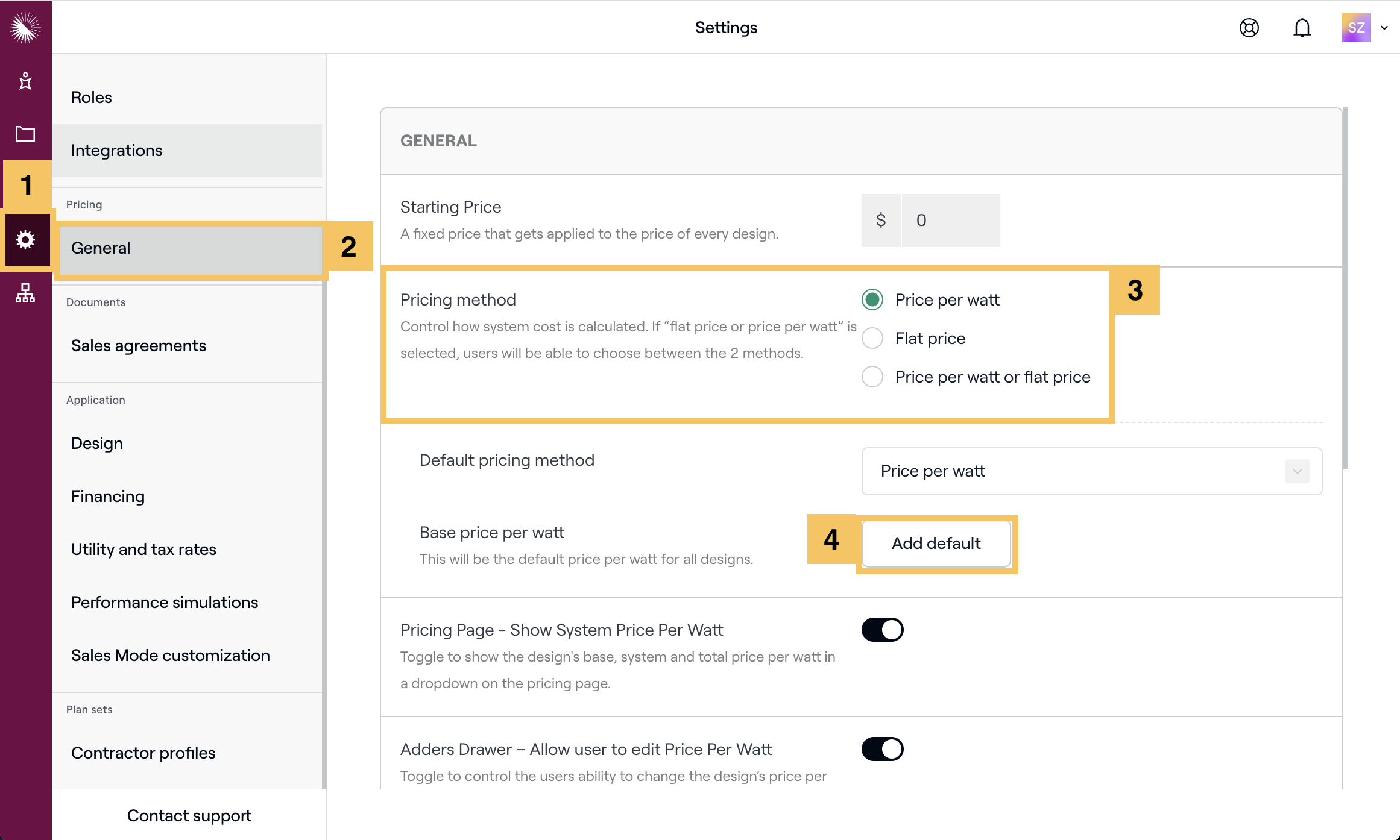

Pour ajouter un prix :
- Accédez à Paramètres dans la barre de navigation de gauche
- Cliquez sur Général
- Choisissez votre méthode de tarification
- Cliquez sur Ajouter un prix par défaut pour ajouter votre prix par watt ou votre prix forfaitaire. Vous pouvez également décider de passer d'une option à l'autre et d'ajouter les deux.
b. Confirmez le taux d'indexation de vos services publics
L'ajout d'un taux d'indexation des services publics permet de déterminer avec précision combien un propriétaire économisera en passant à l'énergie solaire.
Pour définir un taux d'indexation des services publics :

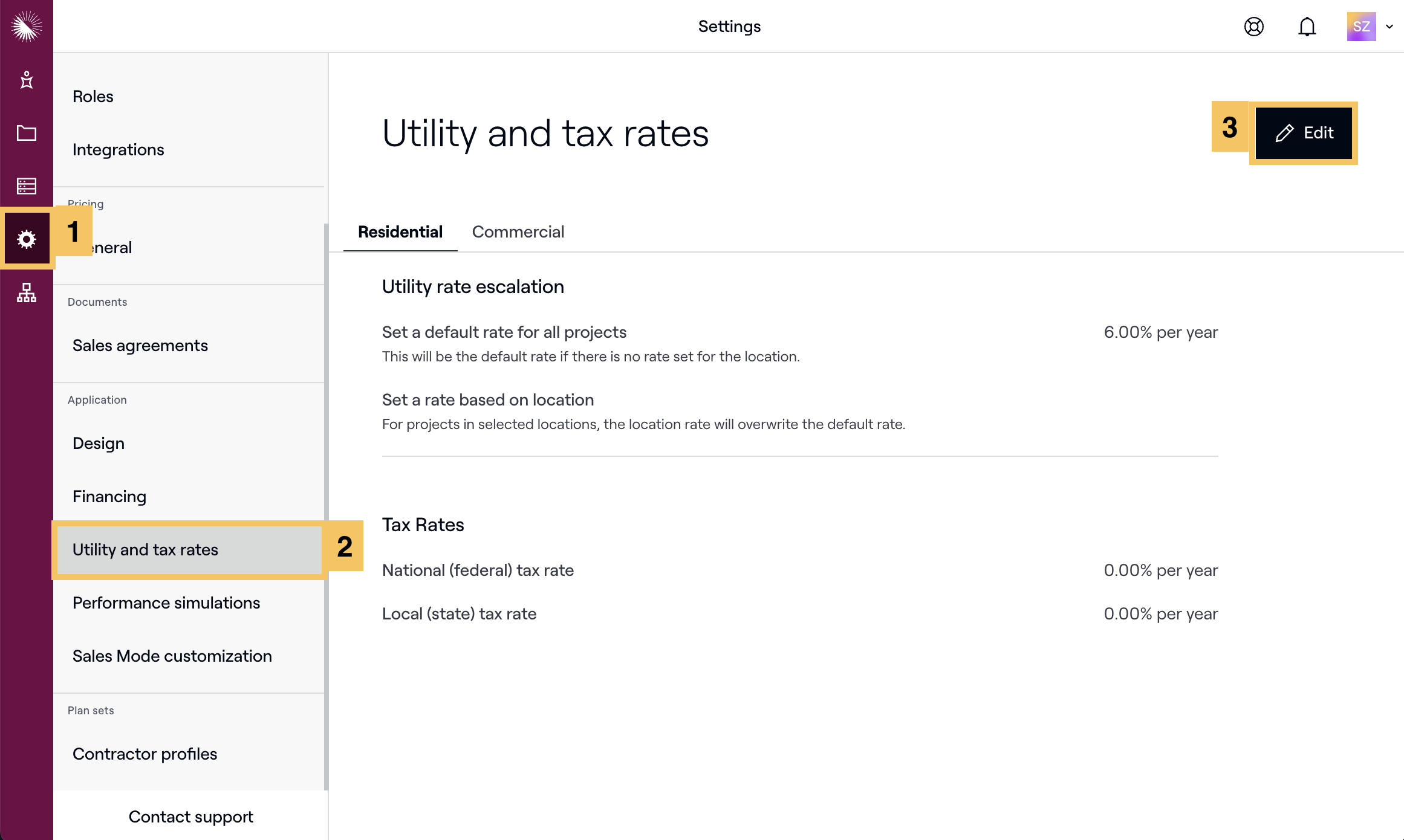

- Accédez à Paramètres dans la barre de navigation de gauche
- Cliquez sur Tarifs des services publics et des taxes
- Sélectionner Editer

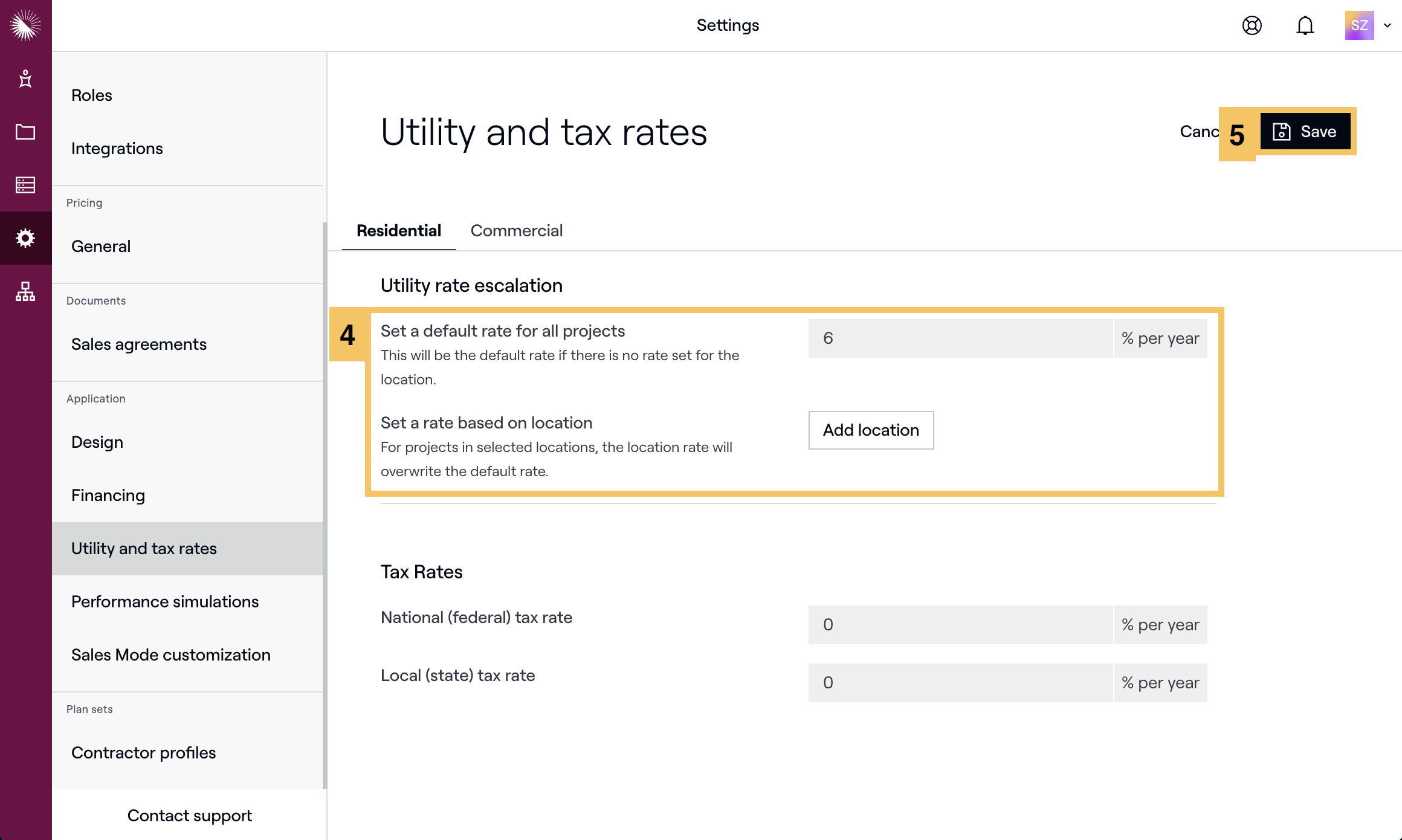

- Sélectionnez ensuite un un taux par défaut pour tous les projets ou fixez un taux en fonction de la localisation
- Cliquez sur Sauvegarder
3. Consommation d'énergie
Pour améliorer encore la précision de votre conception et de votre simulation, saisissez les informations relatives aux services publics de votre projet dans le tableau de bord du projet.

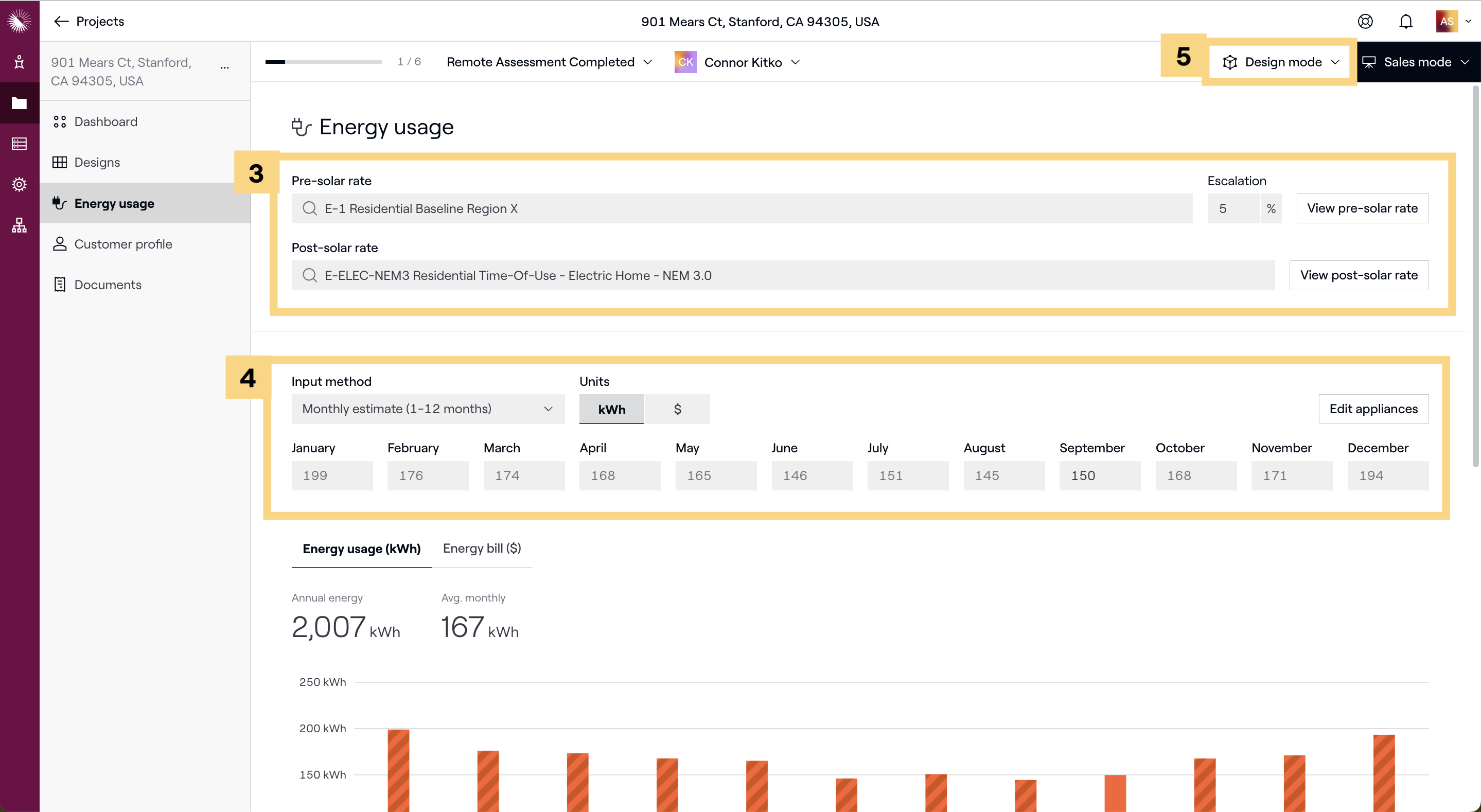

Pour ajouter la consommation d'énergie :

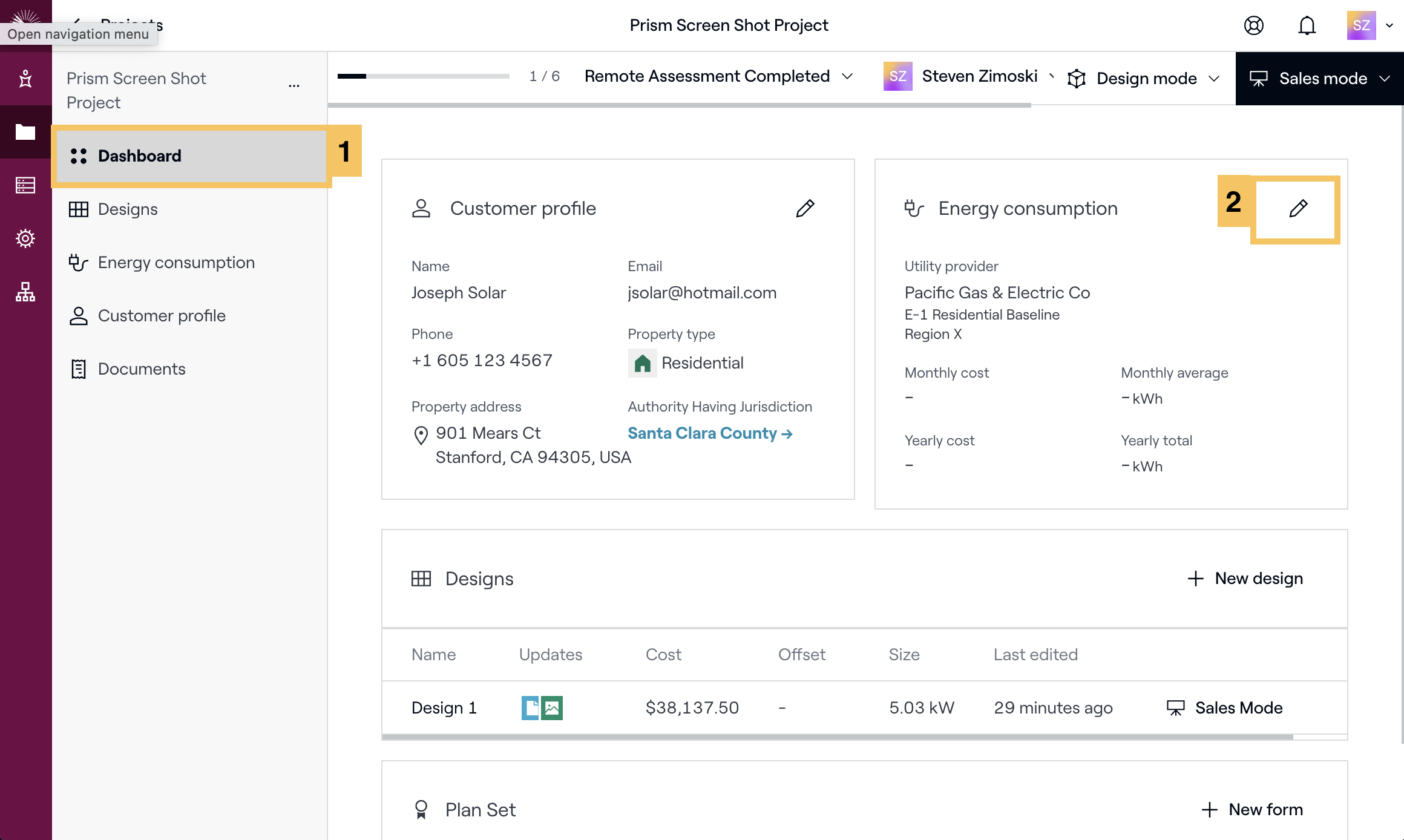

- Allez dans le projet de votre choix et sélectionnez Tableau de bord
- Allez à la section intitulée Consommation d'énergie et cliquez sur l'icône l'icône du crayon
- Saisie de l'information Fournisseur de services publics
- Entrée Consommation d'énergie
- Enfin, cliquez sur Mode conception en haut à droite de l'écran, à côté du mode vente, pour sélectionner votre modèle et commencer la conception
Remarque : les paramètres par défaut de la base de données s'appliquent à la fois au mode vente et au mode conception.
4. Modèle de site
a. Services d'experts en conception
Ensuite, vous devrez modéliser votre toit avant de placer les panneaux ou de concevoir votre système. La façon la plus simple de modéliser une toiture et une option populaire est de nous demander de modéliser la toiture de votre projet pour vous.
Pour nous confier la modélisation de la toiture de votre projet :

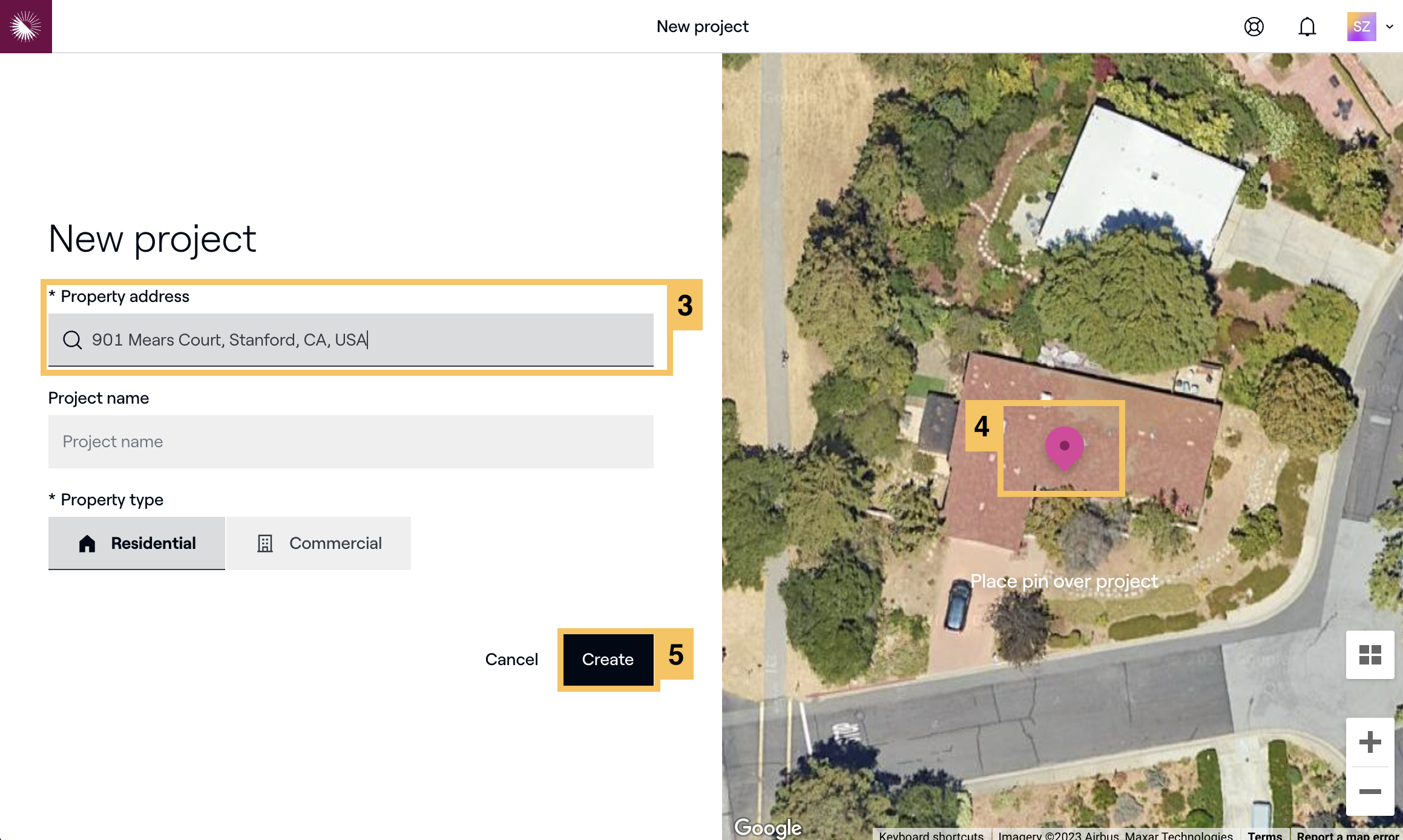

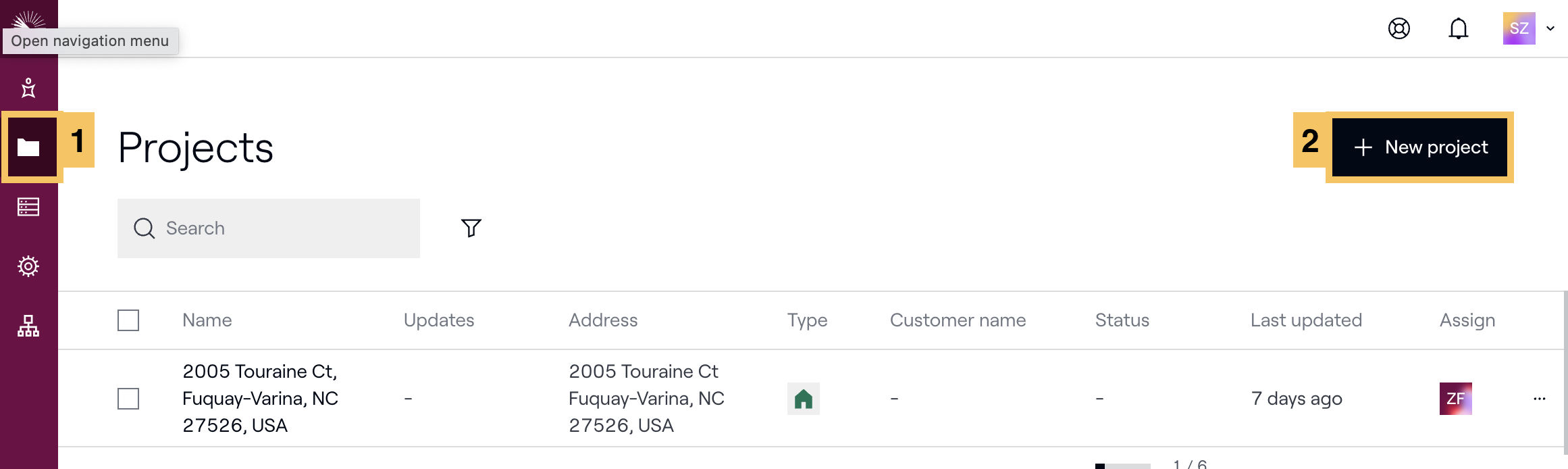

- Accédez à l'onglet Onglet Projets dans la barre de navigation de gauche
- Cliquez + Projet pour démarrer un nouveau projet
- Saisissez l'adresse adresse de votre projet
- Veillez à ce que la épingle est située sur le projet
- Cliquez sur Créer

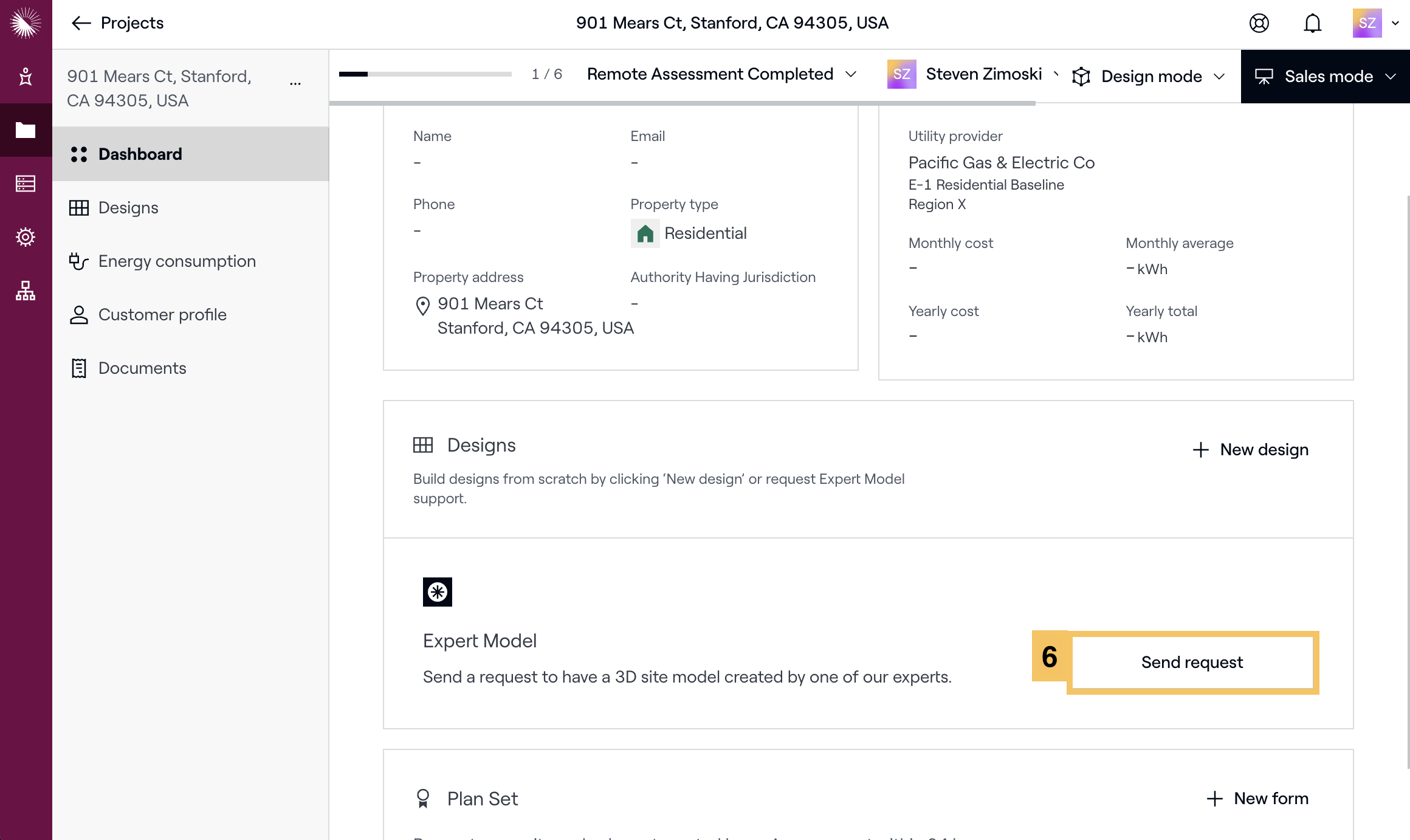

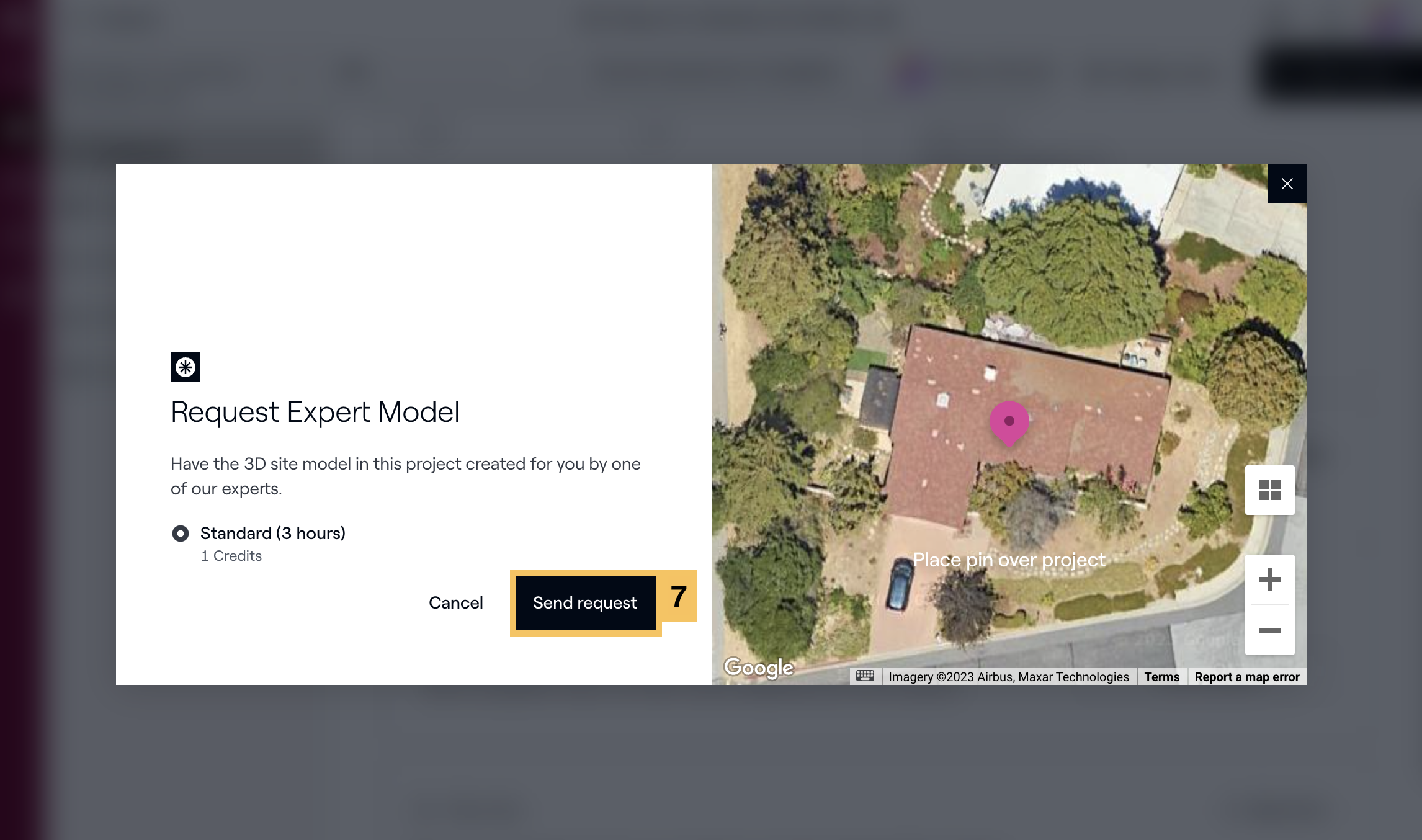

- Faites défiler vers le bas jusqu'à Modèle expert et cliquez sur Envoyer la demande
- Sélectionnez Envoyer la demande
Note : Bien que ce service soit facturé en sus, il vous permettra d'accélérer la réalisation de vos projets.
b. Créez votre propre modèle de site
Si vous préférez modéliser vous-même la toiture de votre projet, Aurora vous facilite la tâche. Suivez simplement les étapes ci-dessous.

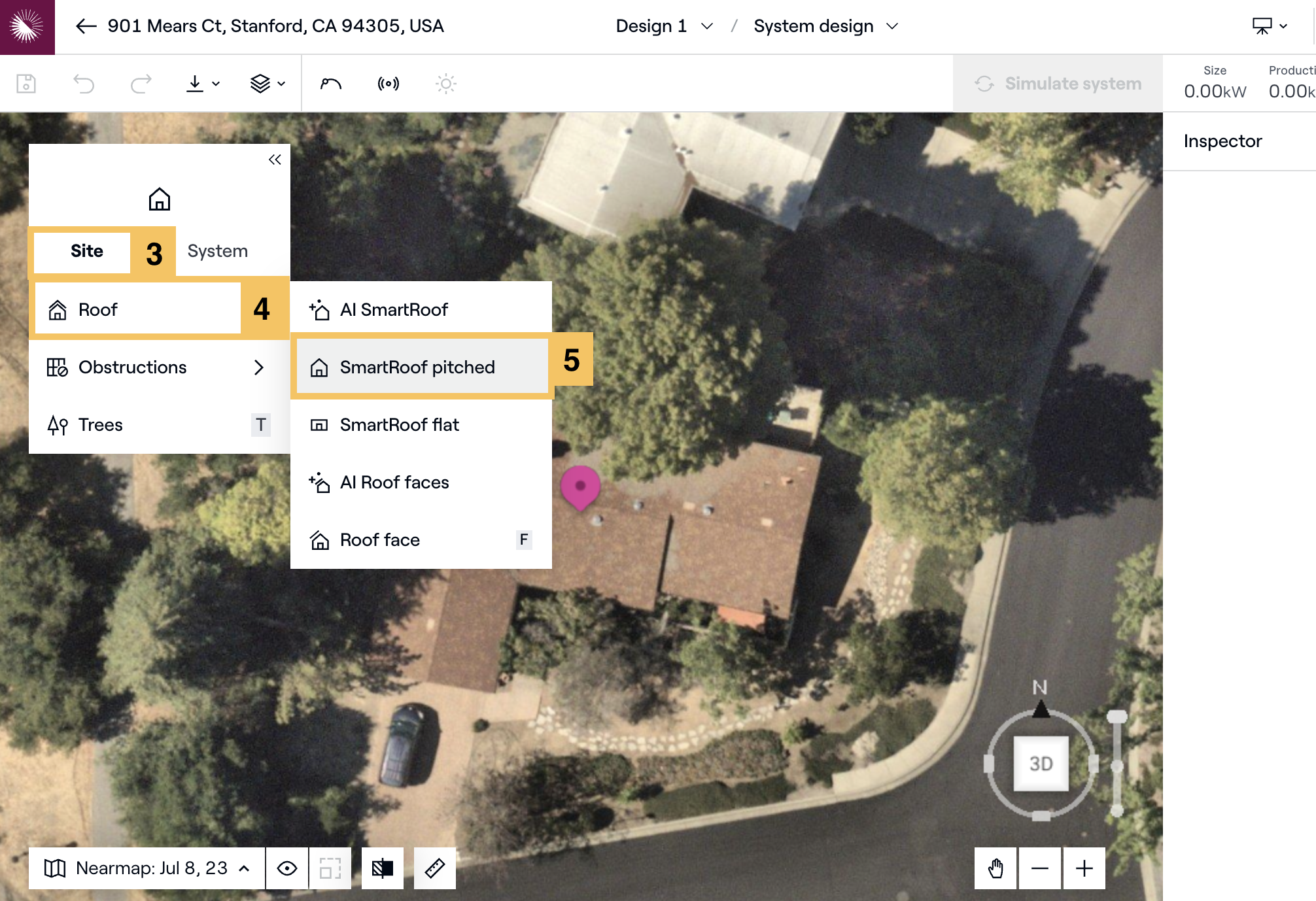

Pour modéliser manuellement un toit :
- Suivez les étapes 1 à 5 ci-dessus pour créer un nouveau projet.

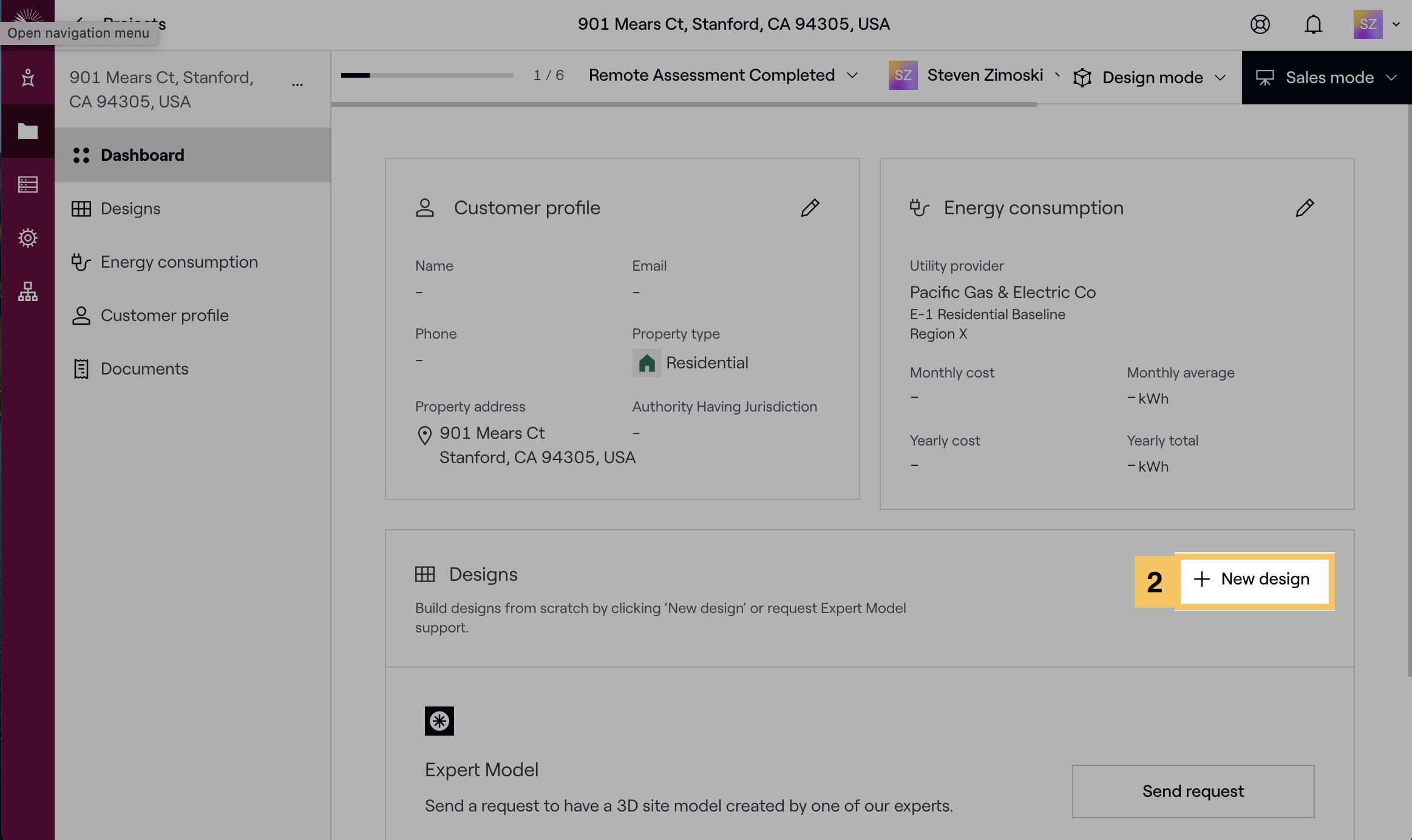

- Faites défiler vers le bas jusqu'à la boîte Dessins et modèles et cliquez sur + Nouveau dessin ou modèle
- Sélectionnez Site
- Survolez Toit
- Cliquez SmartRoof en pente/plat ou Face du toit
- Modèle votre toit
Remarque : Avec SmartRoof en pente/plat, vous tracerez le contour de l'ensemble de votre toit. Pour chaque point que vous placez, SmartRoof crée une face de toit. Avec Roof face, vous pouvez décider si vous souhaitez modéliser plusieurs plans de toit ou un seul plan de toit.
5. Modèle de système
a. Chemins de fer
La plupart des projets photovoltaïques aux États-Unis requièrent des voies d'accès pour les pompiers. L'application Aurora vous permet de placer facilement des voies d'incendie qui répondent aux exigences du code de la juridiction dont vous dépendez.

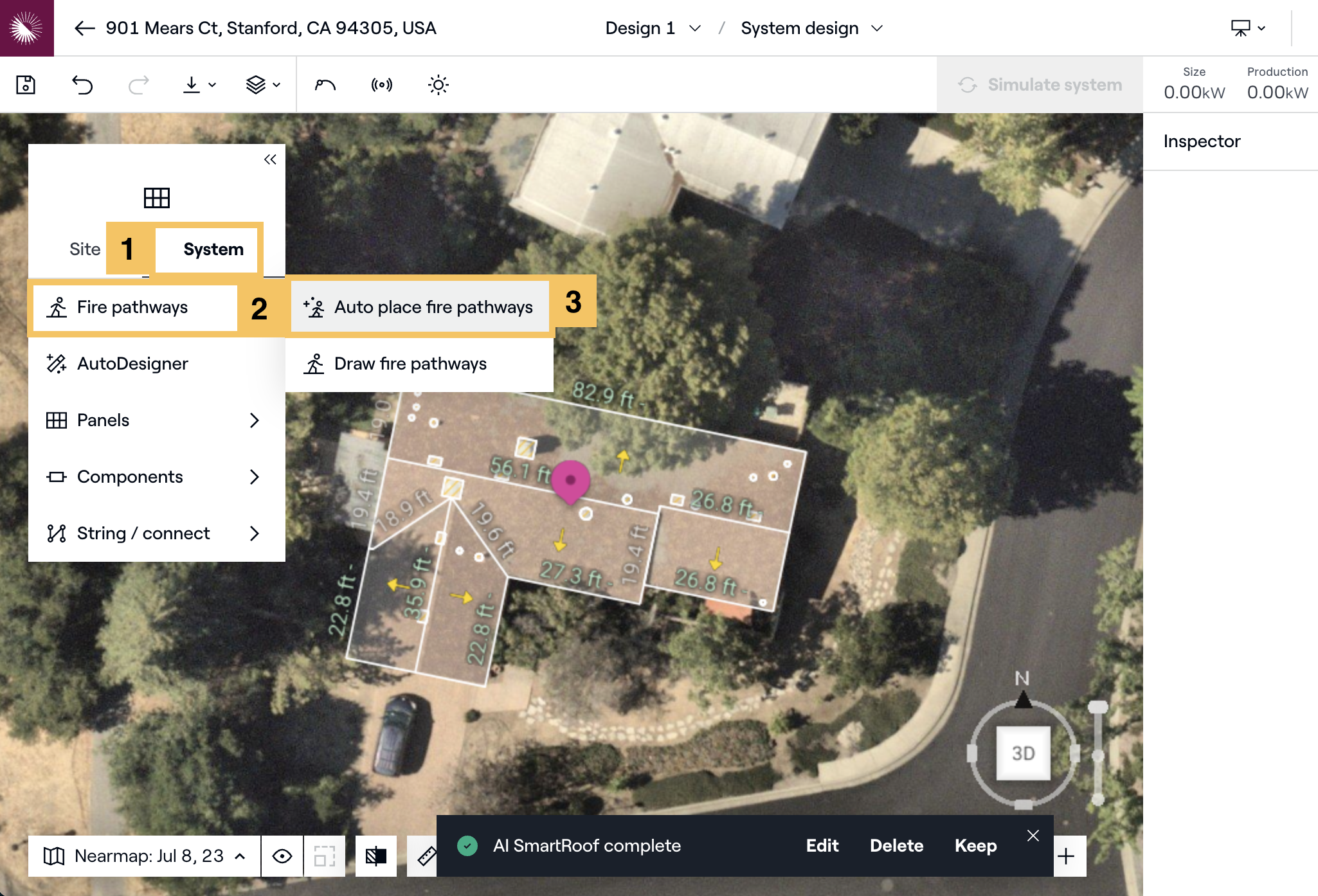

Pour ajouter des chemins de feu
- Allez à la page conception du projet et sélectionnez System
- Survolez Chemins de feu
- Cliquez Placement automatique des voies d'accès au feu
- Ensuite, vérifiez que l'AHJ de l'endroit est exact
- Cliquez sur Placer des chemins de feu
Remarque : Vous pouvez choisir d'activer les arroseurs d'incendie et Aurora placera les voies d'incendie de manière moins conservatrice, ce qui vous permettra de disposer de plus d'espace sur le toit pour concevoir le système de votre projet.
b. Placez les panneaux
Les utilisateurs ont le choix entre plusieurs méthodes pour placer les panneaux. Les options "Remplir la face du toit" et "Placer manuellement" permettent à l'utilisateur de choisir où placer les panneaux en remplissant les faces du toit sélectionnées ou en plaçant les panneaux individuellement. Dans ce guide, nous vous montrerons la méthode la plus rapide, qui consiste à utiliser notre fonction AutoDesigner.

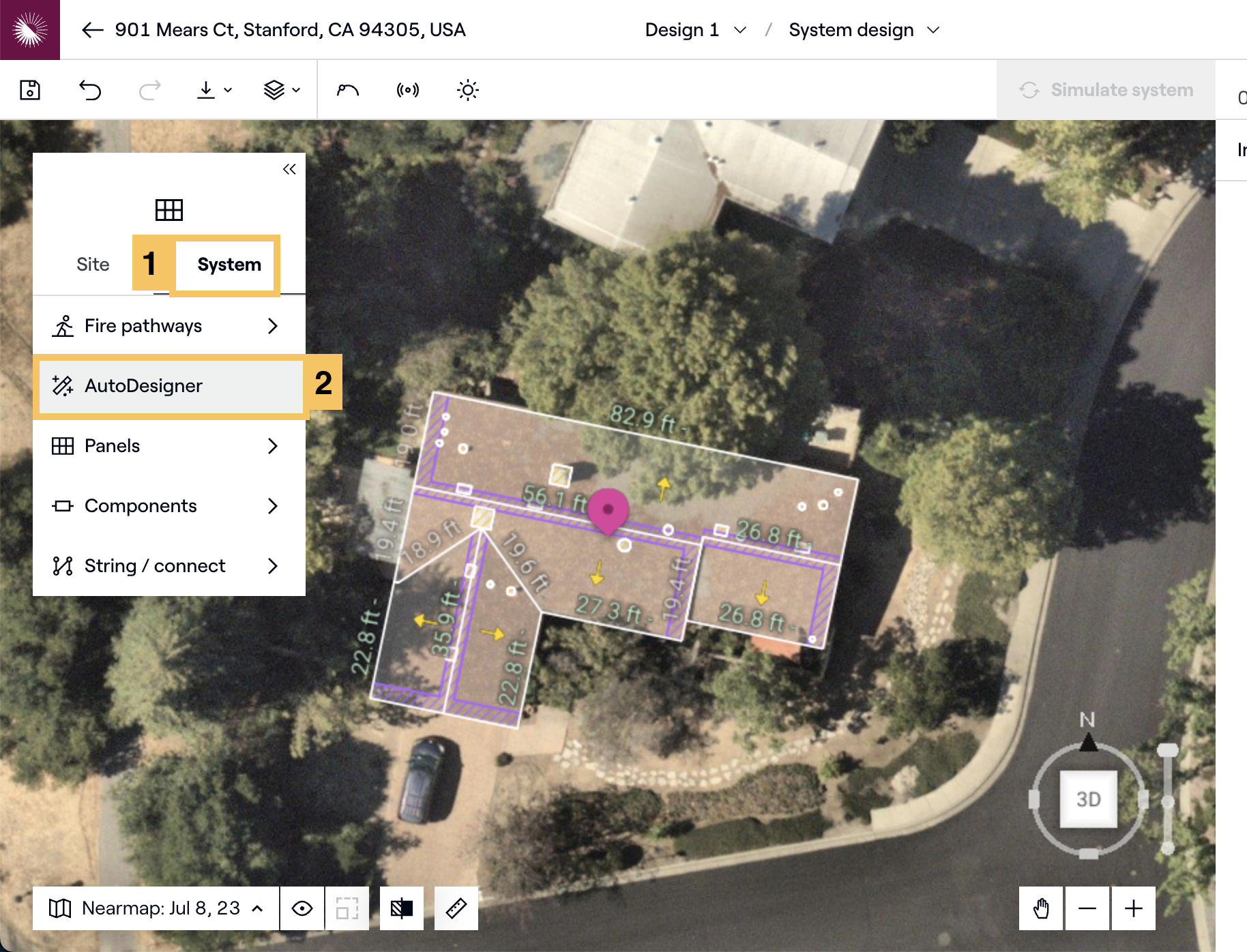

Pour placer des panneaux à l'aide d'AutoDesigner :
- Dans la conception, allez dans Système
- Cliquez AutoDesigner
- Choisissez Max Fit pour remplir le toit de panneaux. Vous pouvez également choisir de fixer une énergie cible
- Remplissez les informations sur l'écran pop-up comme vos composants et l'irradiance.
- Enfin, sélectionnez Exécuter AutoDesigner en bas à droite de l'écran.
c. Corde
Après avoir placé les modules dans votre projet Aurora, appuyez sur le bouton de simulation pour obtenir une estimation précise de la puissance que le système produira. Pour que cela se fasse avec précision, votre système doit être correctement câblé.
Si vous avez utilisé Auto Designer pour placer les panneaux :
- Les panneaux ont été automatiquement suspendus. Aucune autre action n'est nécessaire

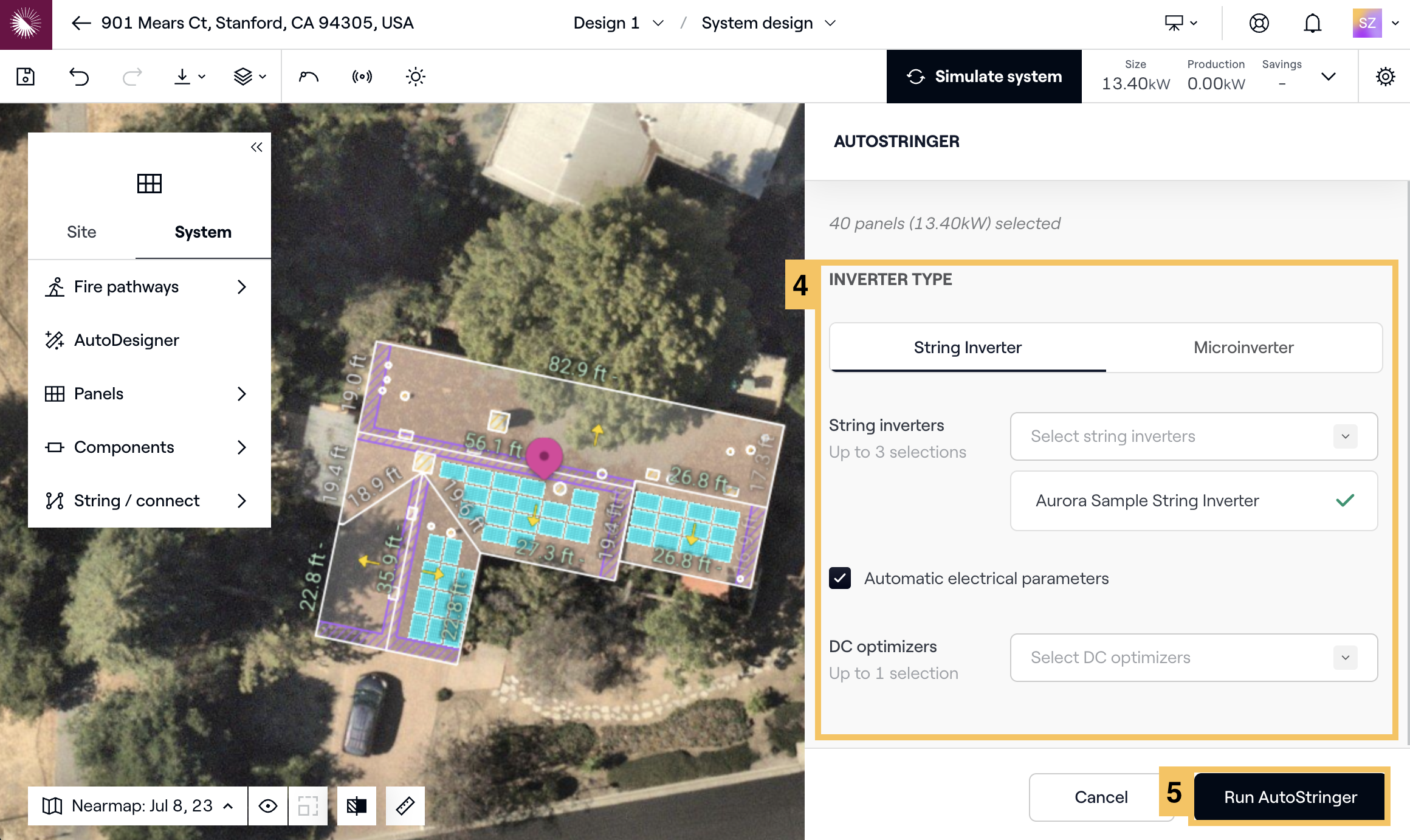

Si vous avez placé des panneaux manuellement avec des onduleurs de branche :
- Aller à système
- Sélectionnez Chaîne / connexion
- Cliquez AutoStringer
- Ajoutez vos onduleurs Sonduleurs de tringlage et optimiseurs DC
- Cliquez sur Lancer AutoStringer
6. Simulation de performance
La dernière étape consiste à simuler les performances du système de votre projet. Cela vous permettra de voir ce que votre système photovoltaïque produira.

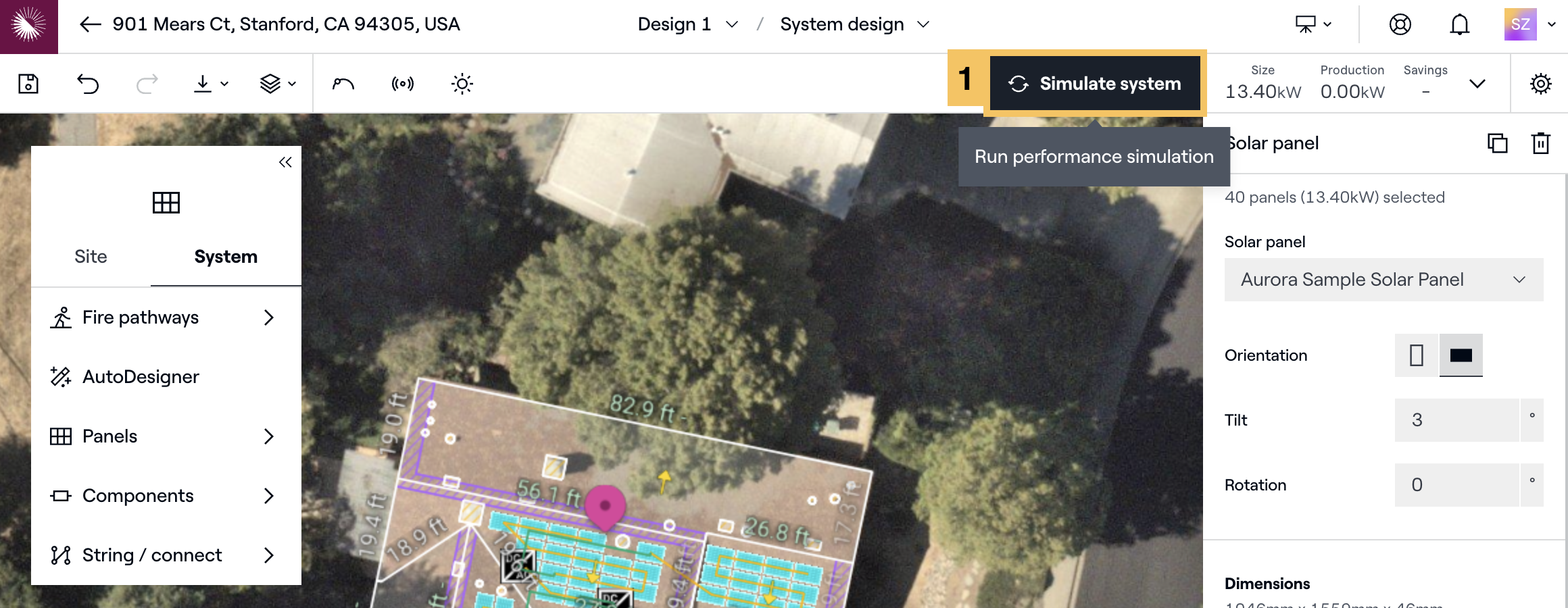

Pour simuler la performance

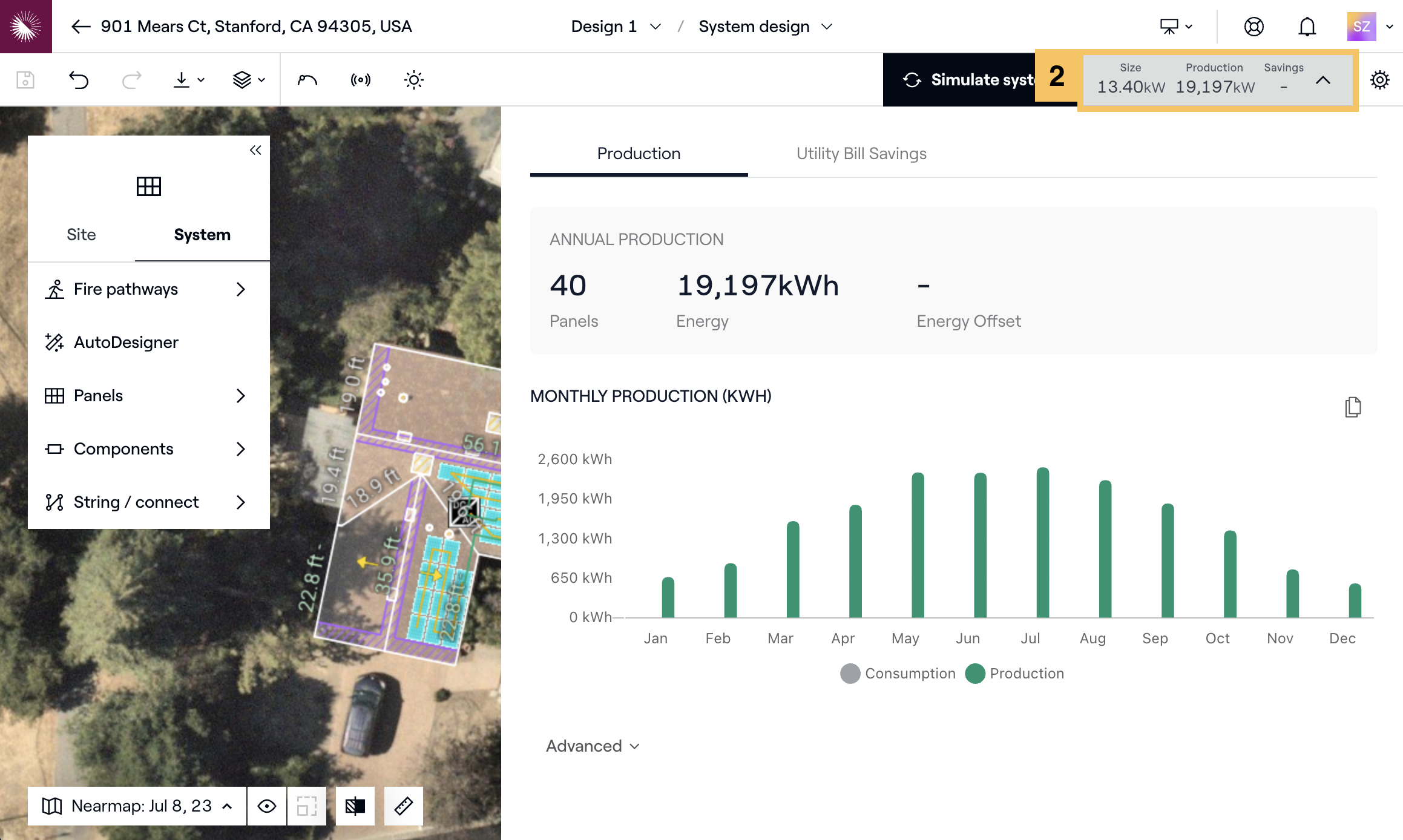

- Dans votre projet, en mode conception, sélectionnez Simuler le système en haut à droite de l'application
- Vous verrez Production et Économies sur la facture d'électricité dans le graphique pour visualiser facilement les tarifs avant et après l'installation du système solaire.
