Le mode Conception vous permet d'ajouter des batteries directement sur votre canevas CAO. Une fois connectés, les composants de stockage sont entièrement intégrés aux simulations, à la configuration électrique et aux résultats en aval tels que votre nomenclature et la tarification.
Dans cet article, nous aborderons :
- Avant de commencer
- Comment ajouter du stockage en mode Conception
- Ce qui se passe après l'ajout de stockage
- FAQ
Avant de commencer
Accès. Le stockage en mode Conception est disponible si vous utilisez le mode Conception et pas un utilisateur actuel des workflows du mode Ventes, de l'éditeur de schéma unifilaire (SLD) et des intégrations TPO (Enfin, Goodleap, etc.). Le support pour ces configurations sera disponible dans une future mise à jour.
Conceptions héritées (version bêta du mode Conception). Pendant la version bêta, si votre conception inclut un stockage créé avant cette mise à jour du mode Conception :
- Les conceptions existantes ne sont pas affectées
- Les workflows de stockage hérités restent disponibles
- Les nouvelles conceptions utilisent la nouvelle expérience du mode Conception
Une future version de ce déploiement inclura également la mise à jour des conceptions héritées.
Exigences système. Vous pouvez ajouter du stockage à n'importe quelle conception en mode Conception. Le stockage est ajouté directement sur le canevas de conception et peut être placé avant ou après l'ajout des panneaux solaires. L’onglet de stockage hérité dans le mode Conception n'existe plus.
Équipements pris en charge :
- Batteries AC
- Batteries DC
- Onduleurs dédiés au stockage
- Onduleurs hybrides (utilisés avec des batteries séparées)
- Onduleurs hybrides intégrant batterie, comme le Powerwall 3 — une unité combinant batterie et onduleur en un seul appareil
Comment ajouter du stockage en mode Conception
Option 1 : Ajouter le stockage manuellement (recommandé)
- Ouvrez une conception en mode Conception, ajoutez des panneaux solaires et câblez le système.

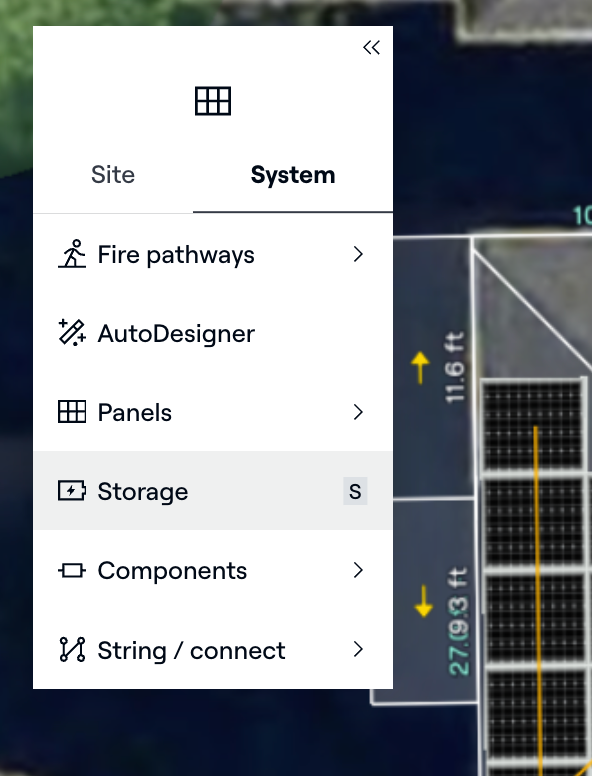

- Dans le menu Système, ouvrez le menu Stockage.

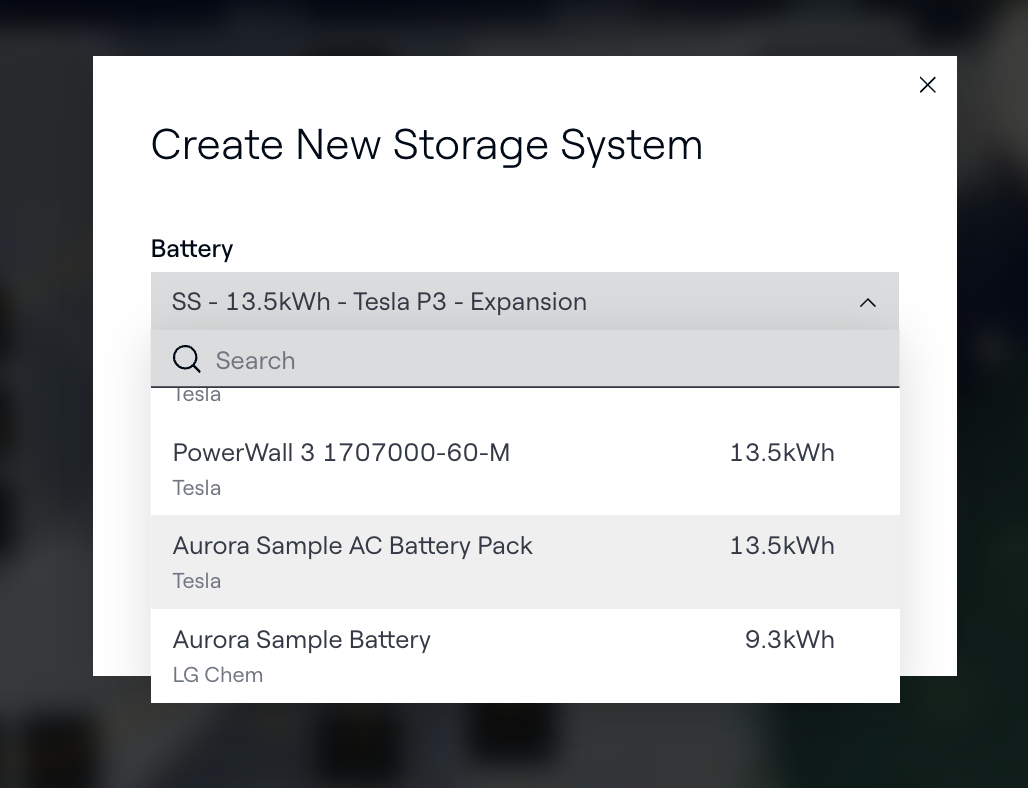

- Sélectionnez une batterie dans le menu déroulant.
- Cliquez sur Créer et placez la batterie sur le canevas.
- Connectez manuellement la batterie à votre système.
- Si applicable, ajoutez l'onduleur approprié, etc., pour votre type de stockage.
Une fois connecté, le système est prêt pour la simulation.

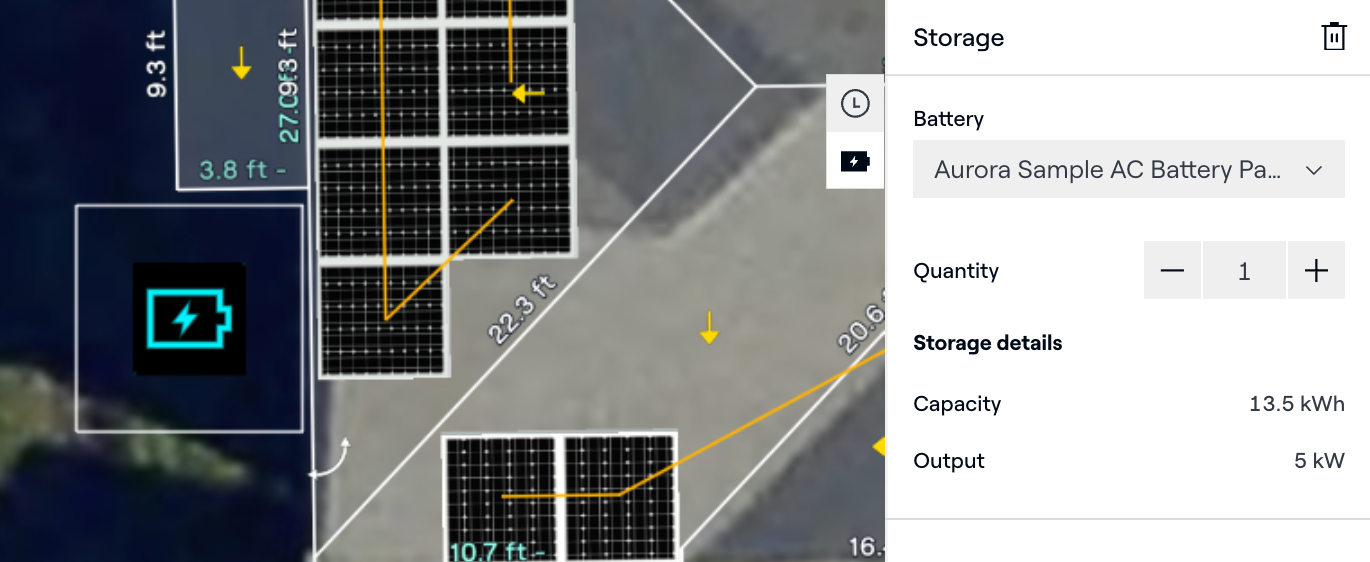

Ajuster la quantité de batteries
- Cliquez sur une batterie sur le canevas pour ouvrir l’inspecteur.
- Modifiez le champ Quantité.

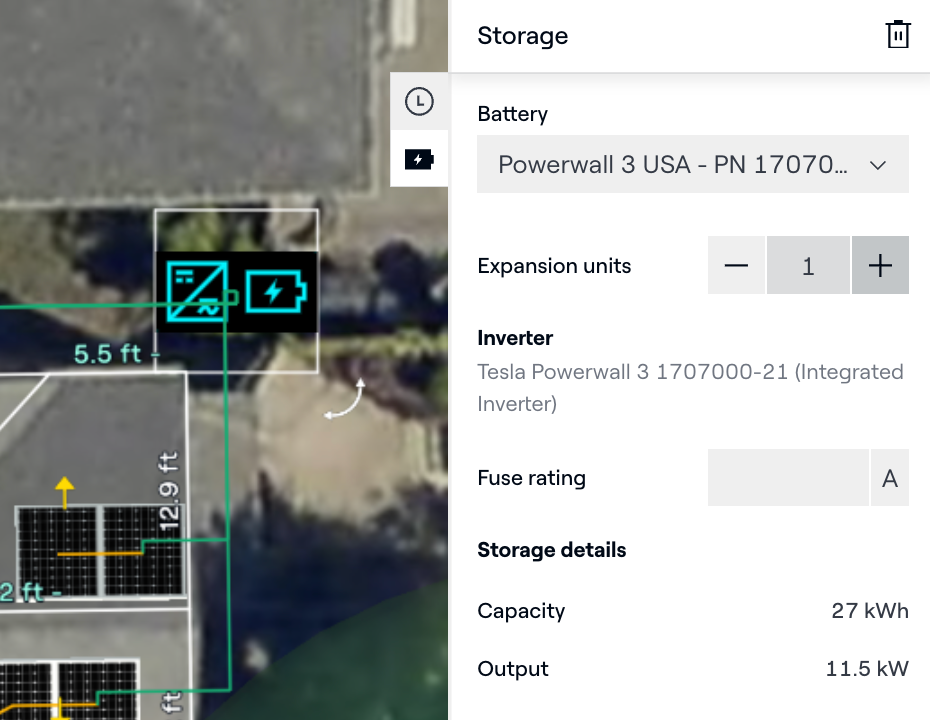

Ajouter ou retirer des unités d’extension
Les onduleurs hybrides intégrant batterie supportent des unités d’extension, qui augmentent la capacité totale de stockage.
- Cliquez sur la batterie sur le canevas pour ouvrir l’inspecteur.
- Ajoutez ou retirez des unités d’extension (jusqu’à 3 par unité de base).
Notes supplémentaires
- Les modifications de quantité sont reflétées dans la section Mode de fonctionnement de l’inspecteur après avoir relancé la simulation ou sauvegardé votre conception.
- L’icône sur le canevas peut rester la même même lorsque des unités d’extension sont ajoutées. La configuration correcte est reflétée dans l’inspecteur et les résultats du système.

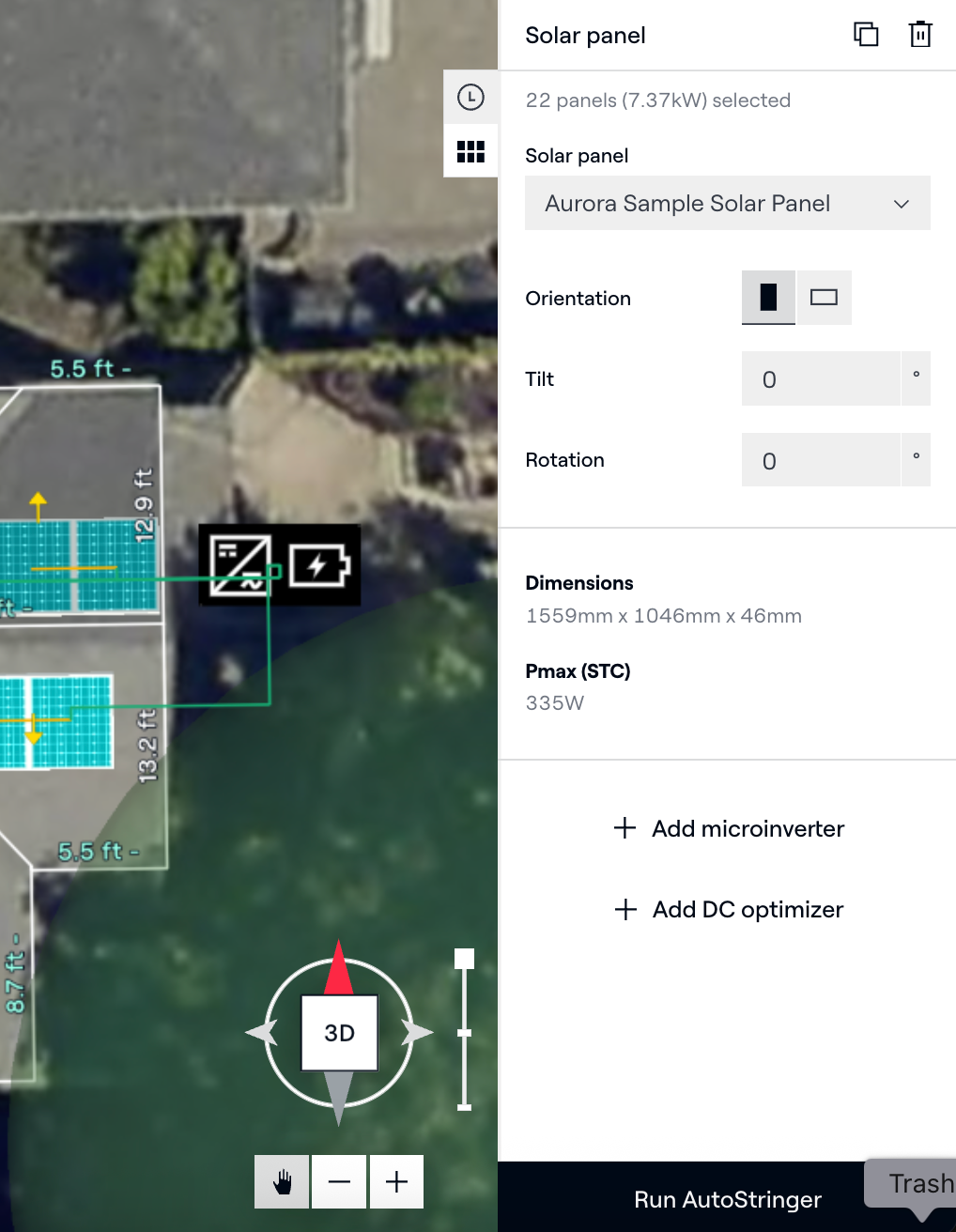

Ajouter un onduleur hybride intégrant batterie en utilisant AutoDesigner et AutoStringer (optionnel)
Les onduleurs hybrides intégrant batterie (comme le Powerwall 3) :
- Combinent batterie et onduleur en une seule unité
- Peuvent se connecter directement au solaire, similaire aux onduleurs string
- Supportent des unités d’extension pour une capacité supplémentaire
Les outils de conception automatisée d’Aurora — AutoDesigner et AutoStringer — peuvent être utilisés pour ajouter rapidement un onduleur hybride intégrant batterie et configurer le système.
Utiliser AutoDesigner (pas de panneaux requis)
Utilisez AutoDesigner lorsque votre conception ne comprend pas encore de panneaux solaires.
- Ouvrez une conception en mode Conception avec le toit cartographié.
- Dans l’onglet Système du panneau de gauche, sélectionnez AutoDesigner.
- Dans l’inspecteur, choisissez un onduleur compatible stockage (par exemple, Powerwall 3).
- Cliquez sur Exécuter AutoDesigner.

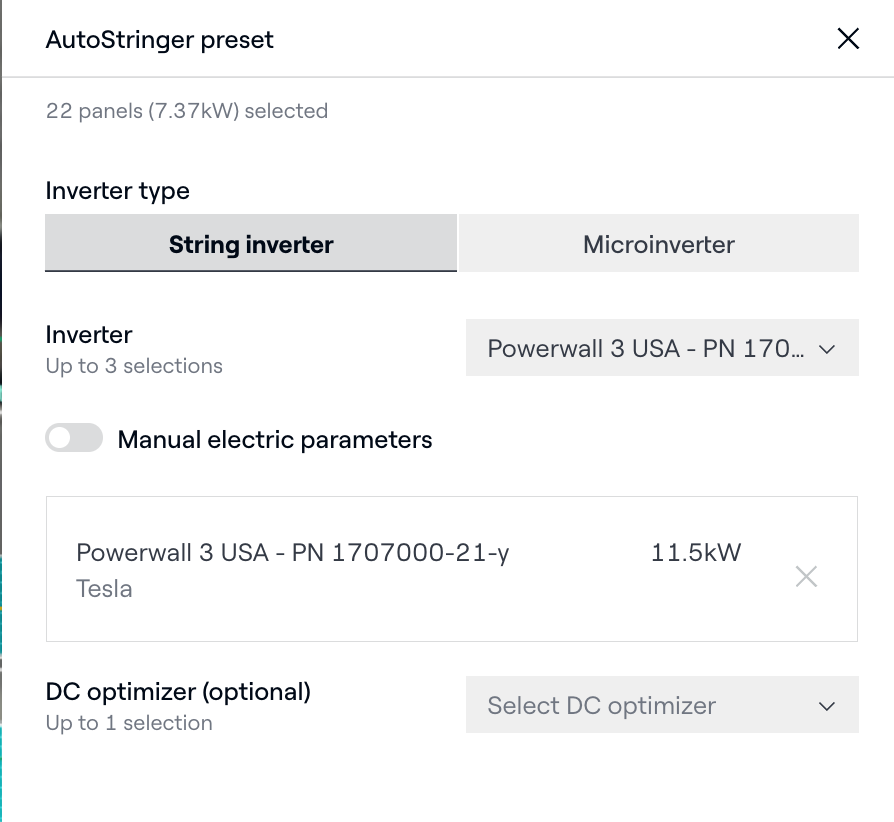

Utiliser AutoStringer (panneaux déjà placés)
Utilisez AutoStringer lorsque votre conception inclut déjà des panneaux solaires.
- Ouvrez une conception en mode Conception avec des panneaux solaires placés.
- Dans l’onglet Système du panneau de gauche, sélectionnez AutoStringer.
- Dans l’inspecteur, choisissez un onduleur compatible stockage (par exemple, Powerwall 3).
- Cliquez sur Exécuter AutoStringer.
Ce qui se passe ensuite
Aurora va automatiquement :
- Supprimer les onduleurs incompatibles
- Ajouter le système intégré batterie sélectionné
- Reconfigurer les connexions du système
Ce qui se passe après l'ajout de stockage
Une fois que vous avez ajouté et connecté une batterie, votre conception :
- Comprend un système de stockage entièrement connecté prêt pour la simulation
- Reflète le stockage dans la configuration électrique
- Inclut les composants de stockage dans votre nomenclature, tarification et exports
Nomenclature (BoM)
Les composants de stockage apparaissent dans une section dédiée de la nomenclature, séparée des composants solaires. Cela inclut :
- Batteries AC
- Batteries DC
- Onduleurs
- Unités d’extension
Aurora garantit :
- Pas de composants en double dans les systèmes couplés en DC ou combinés
- Des décomptes précis pour les unités d’extension
- Une représentation cohérente dans le résumé de la conception
Tarification, DXF et sorties API
Le stockage est entièrement intégré dans toutes les sorties en aval :
- La tarification reflète tous les composants et quantités de stockage
- Les téléchargements DXF incluent les éléments de stockage
- Les réponses API renvoient des données de stockage correctes et dédupliquées
FAQ
Puis-je utiliser AutoDesigner avec du stockage ?
Oui. Les composants de stockage sont inclus dans les workflows AutoDesigner et AutoStringer.
Que se passe-t-il si je change de type de batterie ou d'onduleur ?
Aurora supprime automatiquement les connexions incompatibles. Par exemple, passer à un onduleur dédié au stockage supprime toute connexion solaire directe, car ces onduleurs ne peuvent pas se connecter au solaire.
Puis-je ajouter plusieurs batteries ou onduleurs dans une même conception ?
Oui. Vous pouvez ajouter et configurer plusieurs composants de stockage dans une seule conception en ajustant la quantité dans l’inspecteur de stockage ou en plaçant des unités supplémentaires depuis l’onglet Système dans le panneau de gauche.
Pourquoi les composants de stockage sont-ils listés séparément dans la nomenclature ?
Le stockage est suivi dans sa propre section pour éviter les doublons et garantir l’exactitude — particulièrement dans les systèmes couplés en DC ou combinés où un composant pourrait autrement être compté plusieurs fois.
