Speicher in Design Mode hinzufügen

Avatar
Niel
  • Aktualisiert

Design Mode ermöglicht es Ihnen, Batterien direkt auf Ihrer CAD-Leinwand hinzuzufügen. Sobald sie verbunden sind, sind Speicherkomponenten vollständig in Simulationen, elektrische Konfigurationen und nachgelagerte Ausgaben wie Stücklisten und Preisgestaltung integriert.

In diesem Artikel behandeln wir:

Bevor Sie beginnen

Zugriff. Speicher in Design Mode ist verfügbar, wenn Sie Design Mode verwenden und kein aktueller Nutzer von Sales Mode, Single Line Diagram (SLD)-Editor und TPO-Integrationen (Enfin, Goodleap usw.) sind. Die Unterstützung für diese Konfigurationen wird in einem zukünftigen Update bereitgestellt.

Alte Designs (Design Mode Beta-Version). Während der Beta-Version gilt: Wenn Ihr Design Speicher enthält, der vor diesem Design Mode-Update erstellt wurde:

  • Bestehende Designs bleiben unverändert
  • Alte Speicher-Workflows bleiben verfügbar
  • Neue Designs verwenden die aktualisierte Design Mode-Erfahrung

Eine zukünftige Version dieses Rollouts wird auch die Aktualisierung alter Designs umfassen.

Systemanforderungen. Sie können Speicher zu jedem Design in Design Mode hinzufügen. Speicher wird direkt auf der Design-Leinwand hinzugefügt und kann vor oder nach dem Hinzufügen von Solarmodulen platziert werden. Der alte Speicher-„Tab“ in Design Mode existiert nicht mehr.

Unterstützte Geräte:

  • AC-Batterien
  • DC-Batterien
  • Nur-Speicher-Wechselrichter
  • Hybrid-Wechselrichter (verwendet mit separaten Batterien)
  • Batterie-integrierte Hybrid-Wechselrichter, wie Powerwall 3 – ein Gerät, das Batterie und Wechselrichter in einem Gerät kombiniert

So fügen Sie Speicher in Design Mode hinzu

Option 1: Speicher manuell hinzufügen (empfohlen)

  1. Öffnen Sie ein Design in Design Mode, fügen Sie Solarmodule hinzu und verdrahten Sie das System.

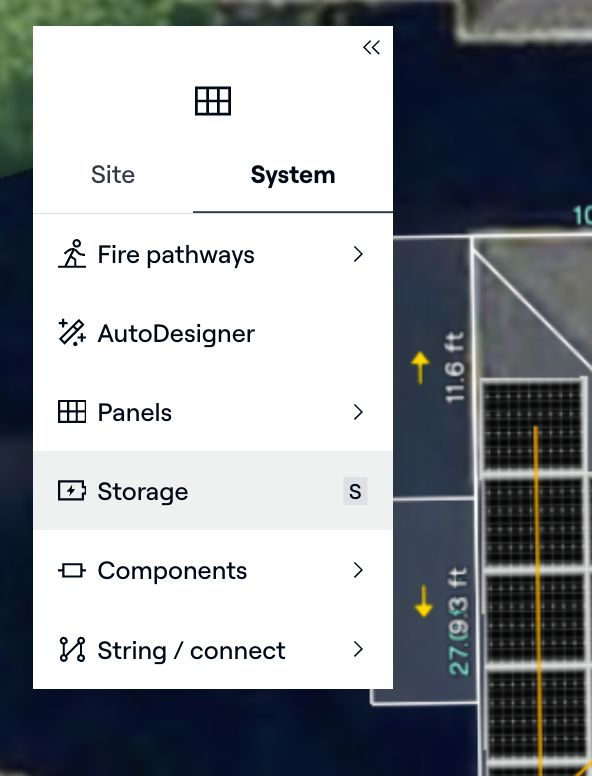

  2. Öffnen Sie im Systemmenü das Speicher-Menü.

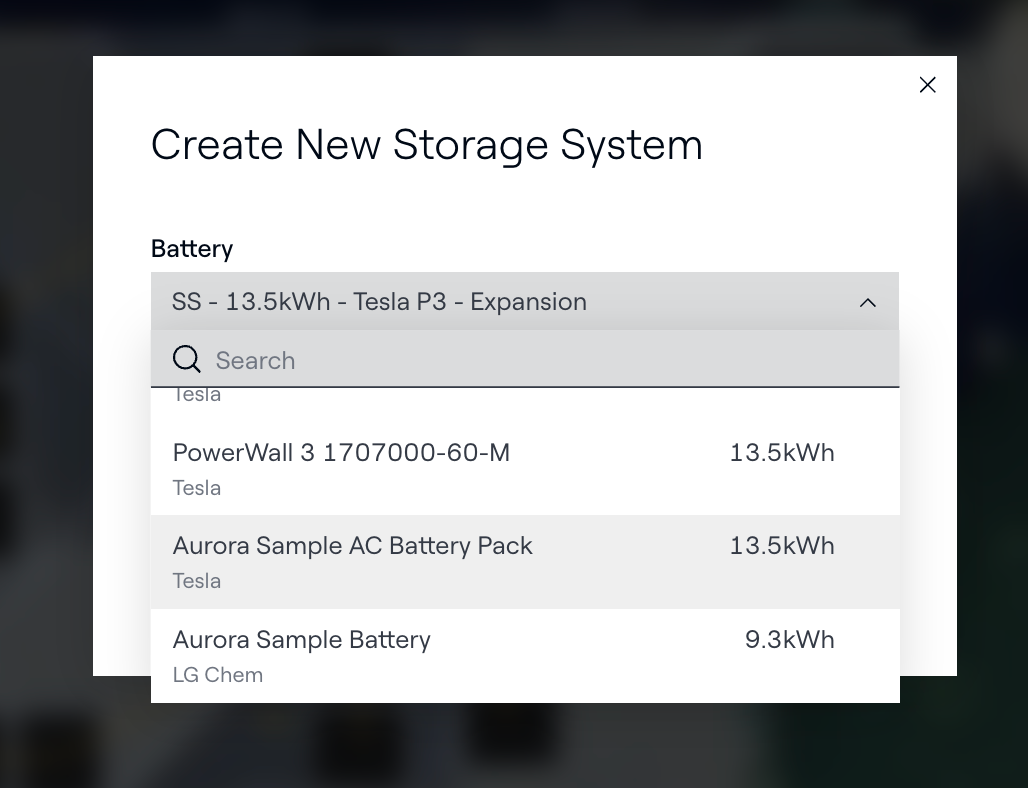

  3. Wählen Sie eine Batterie aus dem Dropdown-Menü.
  4. Klicken Sie auf Erstellen und platzieren Sie die Batterie auf der Leinwand.
  5. Verbinden Sie die Batterie manuell mit Ihrem System.
    1. Fügen Sie gegebenenfalls den passenden Wechselrichter usw. für Ihren Speichertyp hinzu.

Sobald die Verbindung hergestellt ist, ist das System bereit für die Simulation.

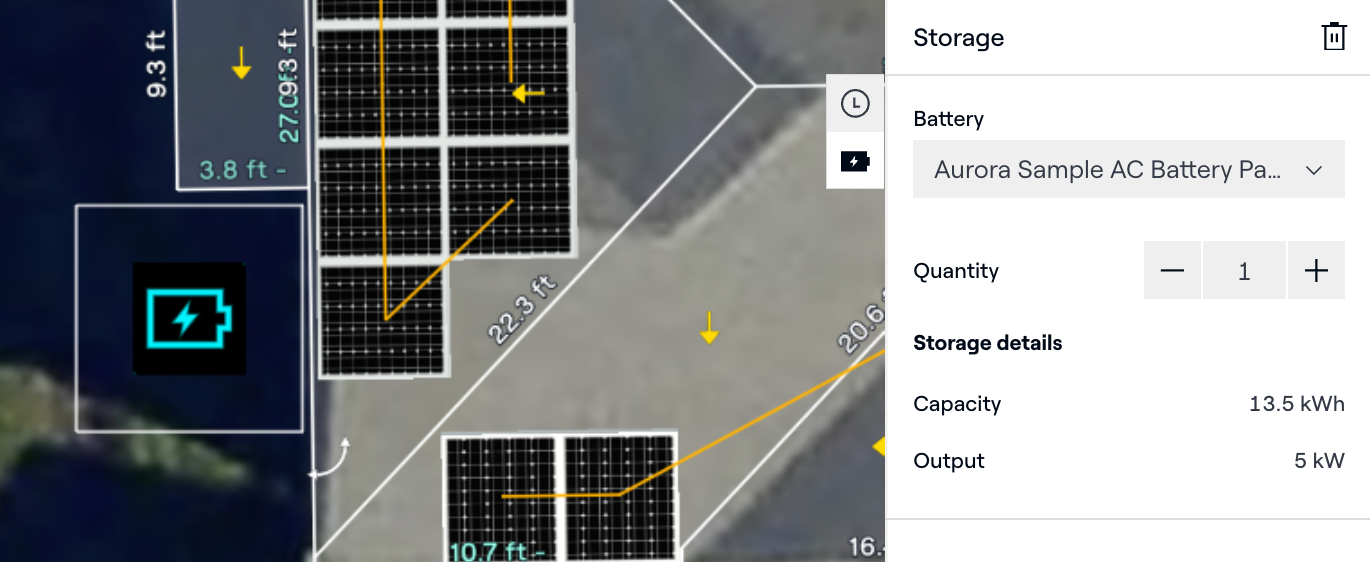

Anpassen der Batteriemenge

  • Klicken Sie auf eine Batterie auf der Leinwand, um den Inspektor zu öffnen.
  • Passen Sie das Feld „Menge“ an.

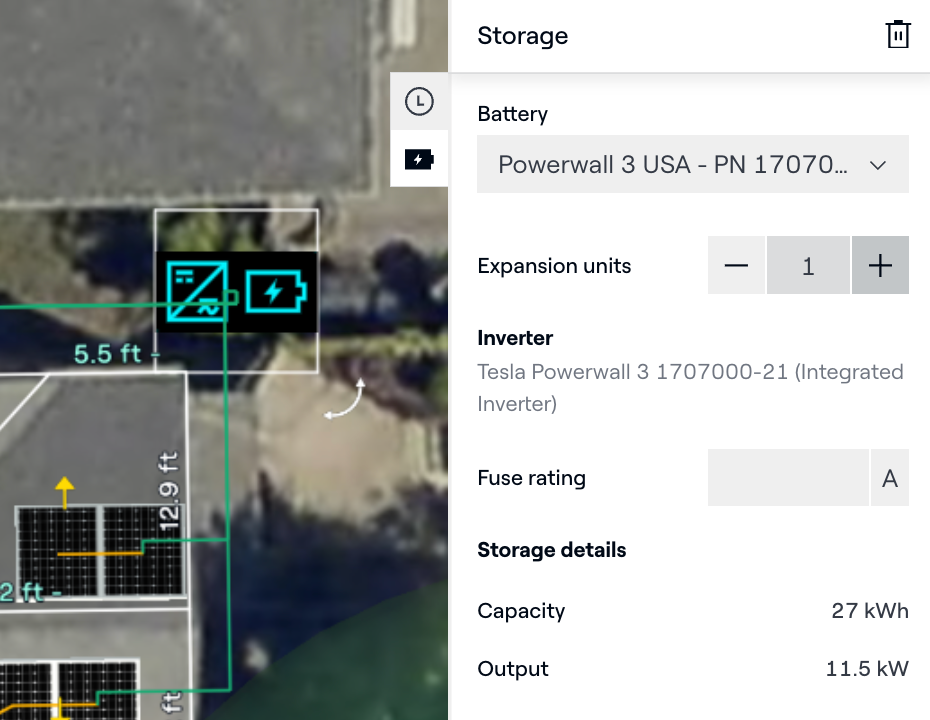

Erweiterungseinheiten hinzufügen oder entfernen

Batterie-integrierte Hybrid-Wechselrichter unterstützen Erweiterungseinheiten, die die Gesamtspeicherkapazität erhöhen.

  • Klicken Sie auf die Batterie auf der Leinwand, um den Inspektor zu öffnen.
  • Fügen Sie Erweiterungseinheiten hinzu oder entfernen Sie diese (bis zu 3 pro Basiseinheit).

Zusätzliche Hinweise

  • Änderungen der Menge werden im Abschnitt „Betriebsmodus“ des Inspektors angezeigt, nachdem Sie die Simulation erneut ausgeführt oder Ihr Design gespeichert haben.
  • Das Symbol auf der Leinwand kann gleich bleiben, auch wenn Erweiterungseinheiten hinzugefügt wurden. Die korrekte Konfiguration wird im Inspektor und in den Systemausgaben angezeigt.

Hinzufügen eines batterie-integrierten Hybrid-Wechselrichters mit AutoDesigner und AutoStringer (optional)

Batterie-integrierte Hybrid-Wechselrichter (wie Powerwall 3):

  • Kombinieren Batterie und Wechselrichter in einer einzigen Einheit
  • Können direkt mit Solar verbunden werden, ähnlich wie String-Wechselrichter
  • Unterstützen Erweiterungseinheiten für zusätzliche Kapazität

Die automatisierten Design-Tools von Aurora – AutoDesigner und AutoStringer – können verwendet werden, um schnell einen batterie-integrierten Hybrid-Wechselrichter hinzuzufügen und das System zu konfigurieren.

AutoDesigner verwenden (keine Module erforderlich)

Verwenden Sie AutoDesigner, wenn Ihr Design noch keine Solarmodule enthält.

  1. Öffnen Sie ein Design in Design Mode mit abgebildetem Dach.
  2. Wählen Sie im System-Tab im linken Panel AutoDesigner aus.
  3. Wählen Sie im Inspektor einen speicherfähigen Wechselrichter (z. B. Powerwall 3) aus.
  4. Klicken Sie auf AutoDesigner ausführen.

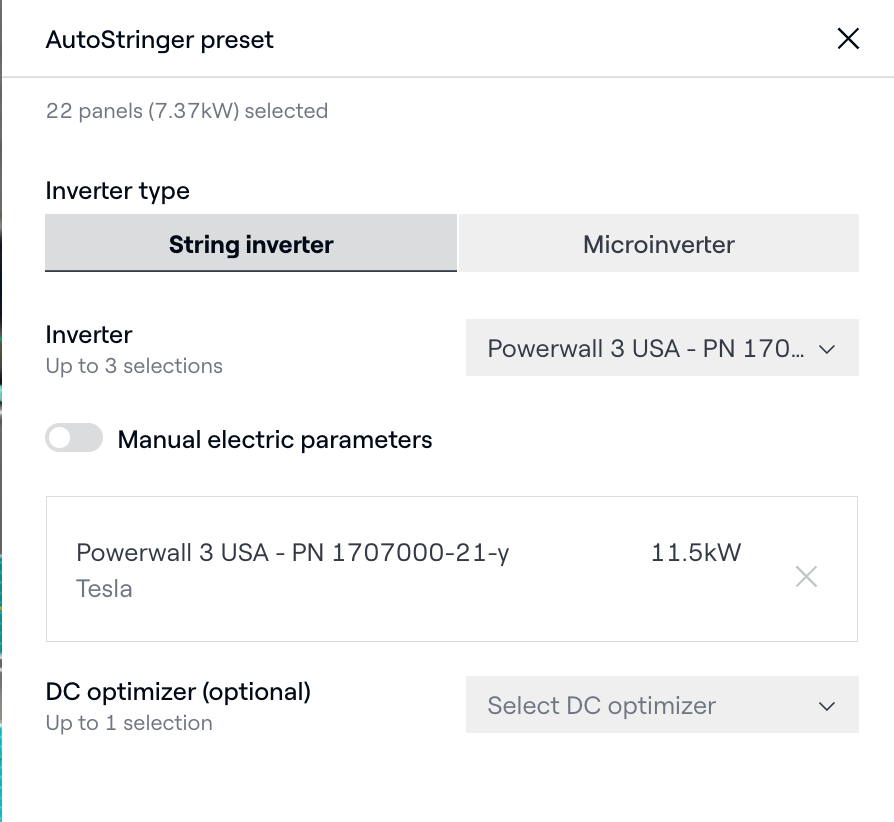

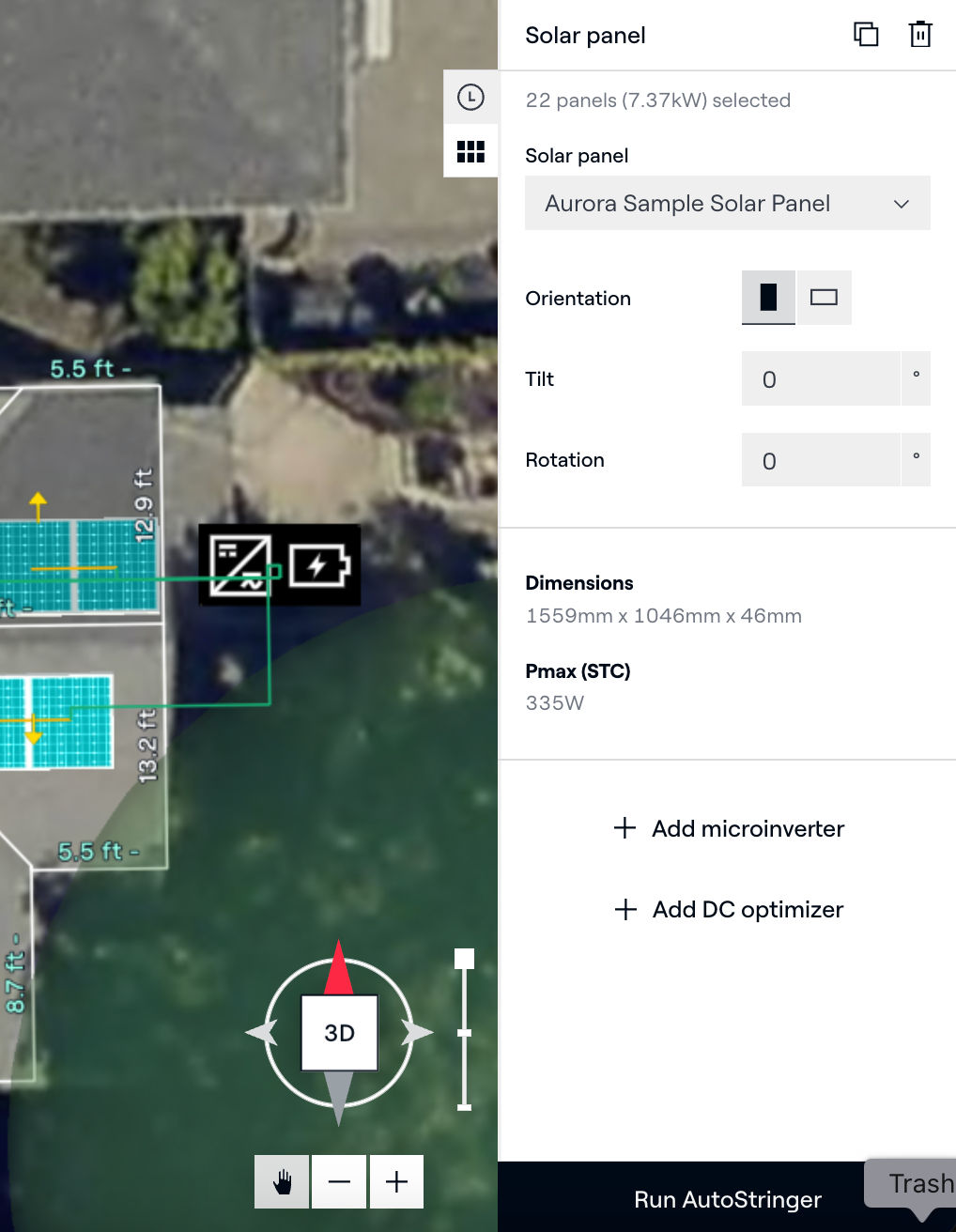

AutoStringer verwenden (Module bereits platziert)

Verwenden Sie AutoStringer, wenn Ihr Design bereits Solarmodule enthält.

  1. Öffnen Sie ein Design in Design Mode mit platzierten Solarmodulen.
  2. Wählen Sie im System-Tab im linken Panel AutoStringer aus.
  3. Wählen Sie im Inspektor einen speicherfähigen Wechselrichter (z. B. Powerwall 3) aus.
  4. Klicken Sie auf AutoStringer ausführen.

Was passiert danach

Aurora wird automatisch:

  • Inkompatible Wechselrichter entfernen
  • Das ausgewählte batterie-integrierte System hinzufügen
  • Systemverbindungen neu konfigurieren

Was passiert, nachdem Sie Speicher hinzugefügt haben

Nachdem Sie eine Batterie hinzugefügt und verbunden haben, enthält Ihr Design:

  • Ein vollständig verbundenes Speichersystem, das bereit für die Simulation ist
  • Speicher in der elektrischen Konfiguration berücksichtigt
  • Speicherkomponenten in Ihrer Stückliste, Preisgestaltung und Exporten enthalten

Stückliste (BoM)

Speicherkomponenten erscheinen in einem eigenen Abschnitt der Stückliste, getrennt von Solarkomponenten. Dazu gehören:

  • AC-Batterien
  • DC-Batterien
  • Wechselrichter
  • Erweiterungseinheiten

Aurora stellt sicher:

  • Keine doppelten Komponenten in DC-gekoppelten oder kombinierten Systemen
  • Genaues Zählen der Erweiterungseinheiten
  • Konsistente Darstellung in der Designübersicht

Preisgestaltung, DXF- und API-Ausgaben

Speicher ist vollständig in alle nachgelagerten Ausgaben integriert:

  • Die Preisgestaltung berücksichtigt alle Speicherkomponenten und Mengen
  • DXF-Downloads enthalten Speicherelemente
  • API-Antworten liefern korrekte, deduplizierte Speicherinformationen

FAQ

Kann ich AutoDesigner mit Speicher verwenden?

Ja. Speicherkomponenten sind in den AutoDesigner- und AutoStringer-Workflows enthalten.

Was passiert, wenn ich den Batterietyp oder Wechselrichtertyp ändere?

Aurora entfernt automatisch inkompatible Verbindungen. Zum Beispiel entfernt der Wechsel zu einem Nur-Speicher-Wechselrichter alle direkten Solaranbindungen, da Nur-Speicher-Wechselrichter nicht an Solar angeschlossen werden können.

Kann ich mehrere Batterien oder Wechselrichter in einem Design hinzufügen?

Ja. Sie können mehrere Speicherkomponenten in einem einzigen Design hinzufügen und konfigurieren, indem Sie die Menge im Speicher-Inspektor anpassen oder zusätzliche Einheiten über den System-Tab im linken Panel platzieren.

Warum sind Speicherkomponenten in der Stückliste separat aufgeführt?

Speicher wird in einem eigenen Abschnitt erfasst, um Duplikate zu vermeiden und Genauigkeit zu gewährleisten – insbesondere bei DC-gekoppelten oder kombinierten Systemen, in denen eine Komponente sonst mehrfach gezählt werden könnte.
