Aurora vous permet d’exporter la conception de votre système au format DXF — un format CAO standard compatible avec AutoCAD et d’autres outils de conception. Utilisez les exports DXF pour partager votre plan avec des ingénieurs structurels, des équipes de permis, ou tout flux de travail nécessitant des dessins prêts pour la CAO.
Qu’est-ce qu’un fichier DXF ? Le DXF (Drawing Exchange Format) est un format de fichier CAO ouvert développé par Autodesk. Il encode des données géométriques 2D et 3D et est largement utilisé pour les dessins techniques, les plans de site et les dossiers de permis.
Dans cet article, nous couvrirons :
- Comment exporter un fichier DXF
- Choisir les calques à inclure
- Que faire avec votre fichier DXF
- Dépannage
Comment exporter un fichier DXF
- Ouvrez votre projet dans Aurora et naviguez vers le Mode Conception.

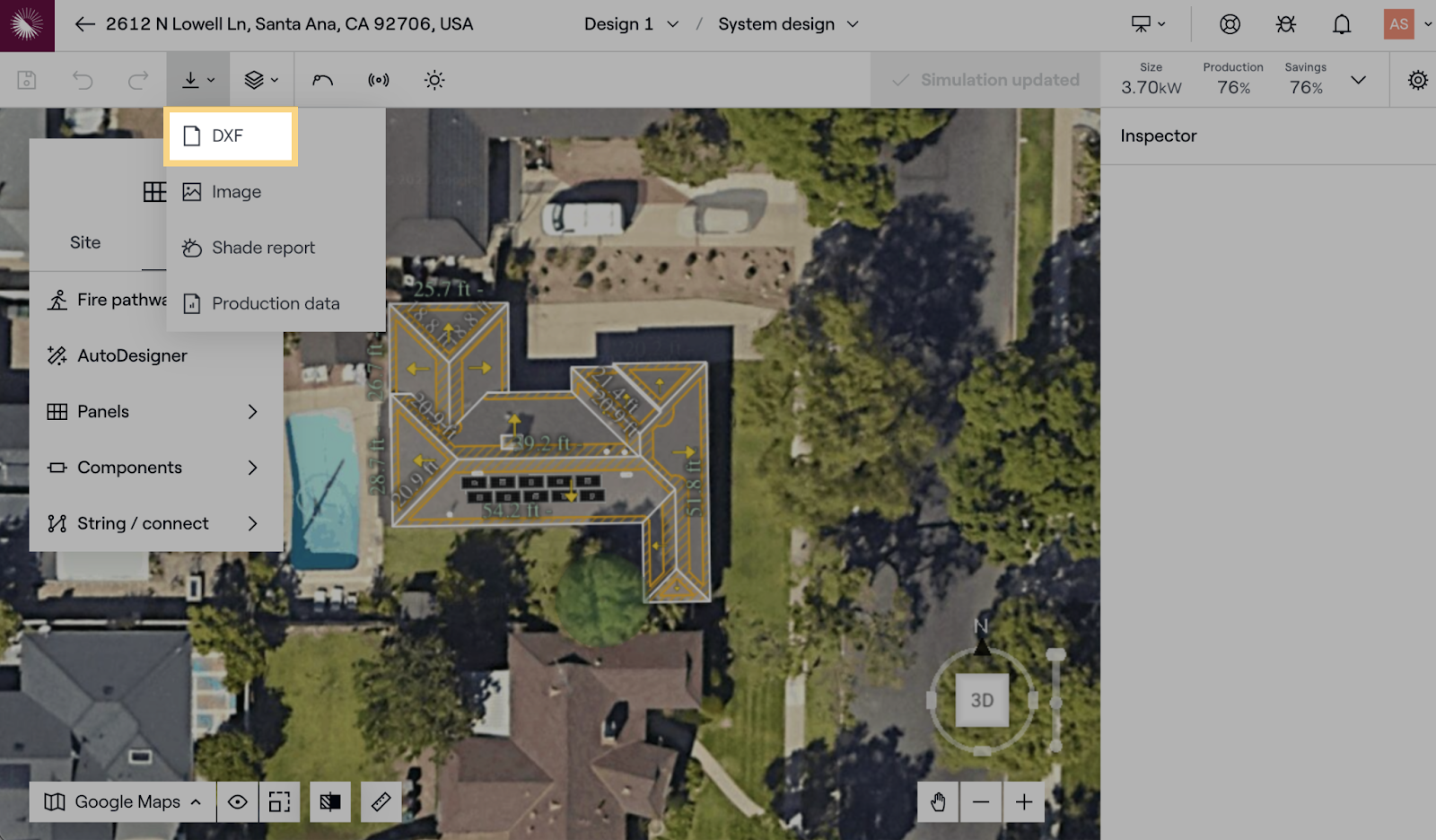

- Cliquez sur Exporter dans le coin supérieur gauche de l’écran.
- Sélectionnez DXF parmi les options de format d’export.

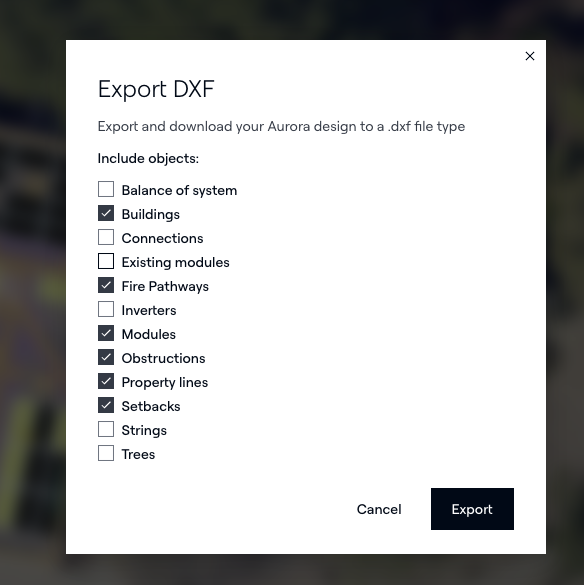

- Dans le panneau de sélection des calques, cochez les cases à côté des calques que vous souhaitez inclure dans l’export.
- Cliquez sur Exporter pour enregistrer le fichier sur votre ordinateur.
Choisir les calques à inclure
Vous pouvez sélectionner ou désélectionner des calques individuellement avant l’export. Inclure uniquement les calques nécessaires permet de garder le fichier clair et réduit la confusion pour les relecteurs en aval. Les sélections courantes de calques comprennent :
- Contour du toit et obstacles
- Disposition des modules et configuration des chaînes
- Reculs et limites de propriété
- Trajets des conduits électriques (si applicable)
Si vous n’êtes pas sûr des calques à inclure, consultez l’ingénieur ou le contact des permis qui utilisera le fichier.
Que faire avec votre fichier DXF
Une fois exporté, vous pouvez ouvrir votre fichier DXF dans AutoCAD ou une autre application CAO compatible. Avant de modifier, confirmez que votre dessin est réglé sur le système d’unités correct pour éviter les problèmes d’échelle :
- Projets impériaux : réglez les unités sur Pieds
- Projets métriques : réglez les unités sur Mètres
Pour des instructions étape par étape sur l’ouverture et la mise à l’échelle de votre DXF dans AutoCAD, consultez Comment importer des fichiers DXF dans AutoCAD.
Dépannage
Le bouton Exporter est grisé ou non visible
Le bouton Exporter est uniquement disponible en Mode Conception. Assurez-vous d’avoir un design ouvert et de ne pas être dans un sous-mode d’édition actif (par exemple, édition de chaîne ou analyse d’ombre).
Les calques semblent manquants ou vides dans le fichier exporté
Si un calque apparaît vide après l’import, confirmez que le calque a été sélectionné dans le panneau d’export avant le téléchargement. Certains outils CAO masquent également les calques par défaut — vérifiez vos paramètres de visibilité des calques dans AutoCAD.
Le dessin s’ouvre à une mauvaise échelle
Cela signifie généralement que le système d’unités dans votre outil CAO ne correspond pas au projet. Consultez Comment importer des fichiers DXF dans AutoCAD pour savoir comment corriger les unités dans AutoCAD.
