Après la création d'un modèle de site, soit manuellement en mode conception, soit en faisant appel à nos services de conception spécialisés, soit par l'intermédiaire d'Aurora AI, vous êtes maintenant prêt à concevoir le système photovoltaïque.
Vous pouvez sélectionner les modules que vous souhaitez utiliser, ainsi que l'orientation de ces modules, et même ajouter une rangée de remplissage qui ajoute une orientation alternative au-dessus ou au-dessous des tableaux s'il reste de l'espace disponible.
Mise en place des panneaux
Placement manuel des panneaux

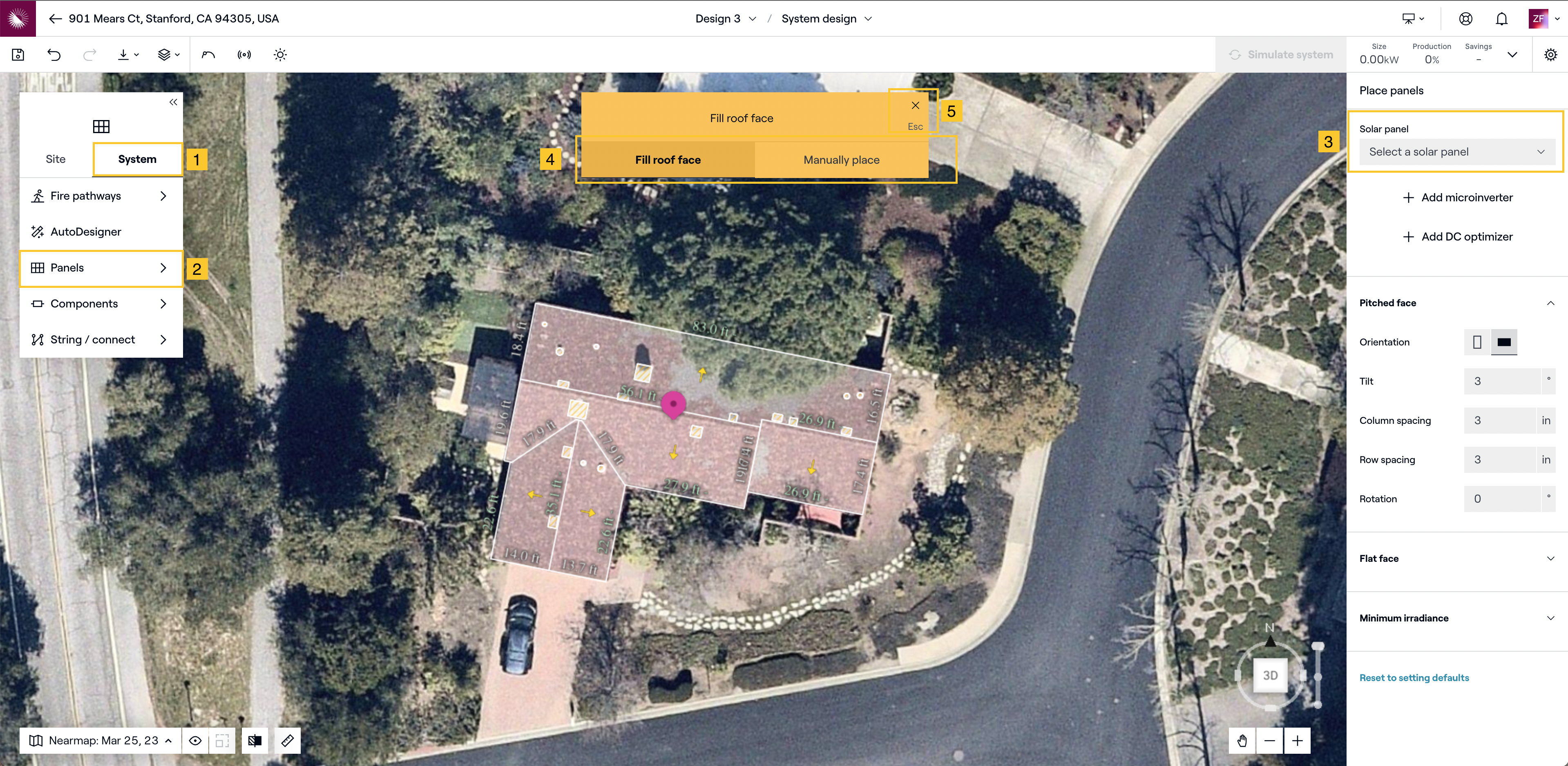

Les utilisateurs qui souhaitent placer des panneaux en utilisant le remplissage de la face du toit ou les placer manuellement peuvent le faire de la manière suivante :
- Cliquez sur le système.
- Survolez les panneaux, puis sélectionnez le module.
- Dans l'inspecteur Place Panels, à droite de l'écran, les paramètres par défaut des panneaux solaires sont répertoriés.
-
Dans le bandeau jaune qui apparaît en haut de l'écran, sélectionnez remplir la face du toit ou placer manuellement. Les utilisateurs peuvent facilement passer d'une méthode à l'autre en cas de besoin.
- Remplir la face du toit - Sélectionnez la ou les faces du toit que vous souhaitez remplir de panneaux.
- Manuellement - Sélectionnez l'endroit précis où vous souhaitez placer un seul panneau ou cliquez et faites glisser votre souris pour placer plusieurs panneaux.
- Cliquez sur ou appuyez sur esc lorsque vous avez terminé pour quitter les panneaux de placement.
AutoDesigner
L'AutoDesigner d'Aurora vous permet de placer vos panneaux et d'enchaîner votre conception PV en quelques clics.
Cliquez sur système à partir du mode de conception, et vous verrez l'option AutoDesigner.

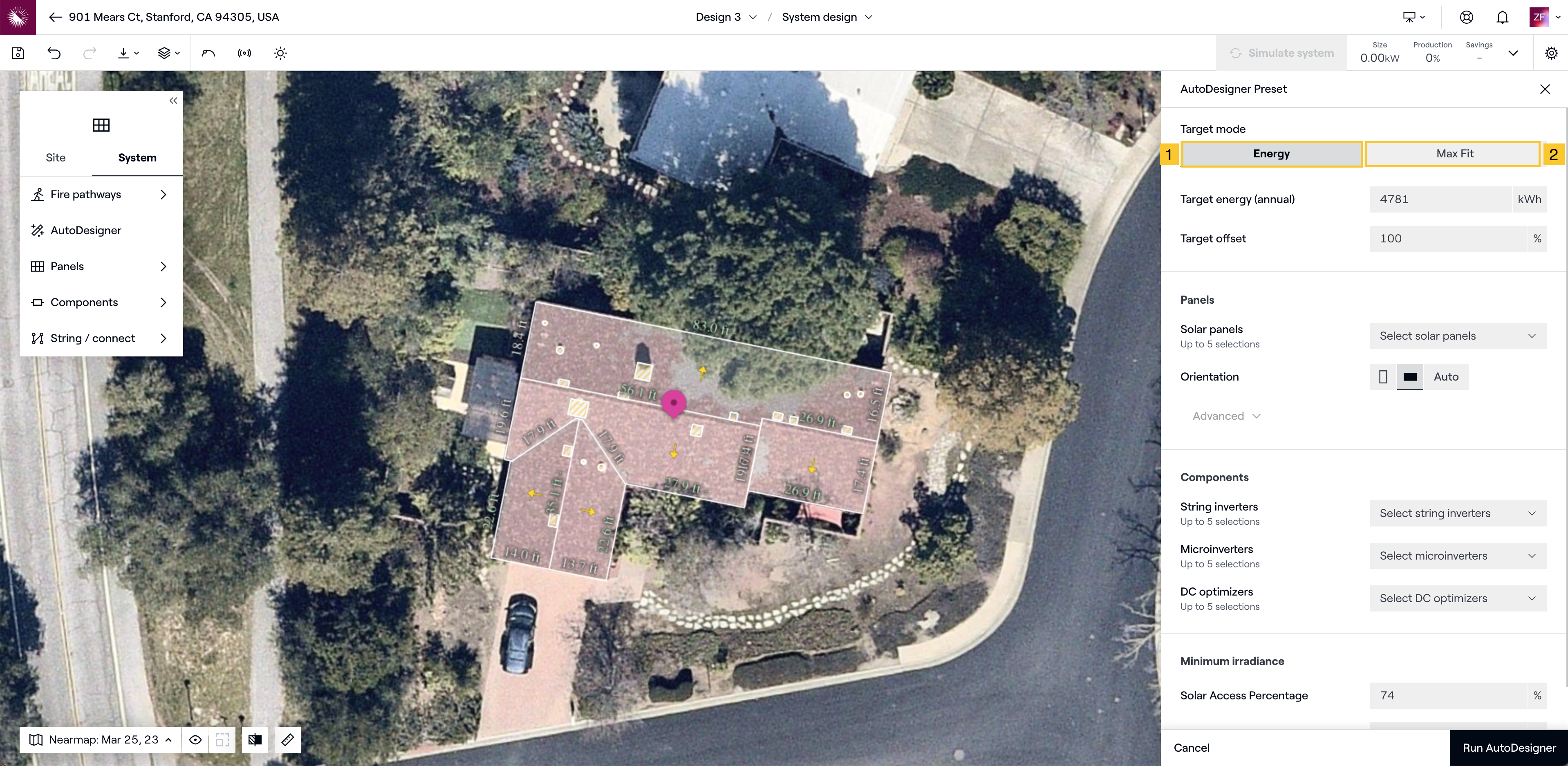

Il existe deux modes de ciblage différents dans AutoDesigner :
- Énergie: Choisissez entre l'énergie cible et le décalage cible
- Max fit: place autant de panneaux photovoltaïques que possible sur votre modèle de site.
La mise en place de votre système
Corde manuelle
Cette option vous permet de concevoir et de câbler le système comme vous l'entendez. Après avoir placé les panneaux, vous pouvez corder manuellement le système, ce qui permet d'obtenir un degré de précision et de personnalisation plus élevé.
Pour configurer manuellement votre système :
- Cliquez sur Ajouter des composants dans le menu système de la barre d'outils de gauche.
- Cliquez sur l'inverseur
- Sélectionnez l'onduleur approprié et placez-le à l'endroit souhaité.
- Cliquez sur string/connect dans le menu système de la barre d'outils de gauche.
- Cliquez avec le bouton gauche de la souris et maintenez-le enfoncé pour faire glisser la chaîne sur les modules. Le rouge signifie que la longueur du string est trop courte ou trop longue (en dehors de la plage de tension d'entrée acceptable de l'onduleur). Le vert signifie que la longueur de la chaîne est valide (dans la plage d'entrée acceptable).
- Relâchez le clic gauche pour terminer la chaîne.
AutoStringer
La fonction AutoString d'Aurora vous permet de corder votre conception PV en quelques clics.

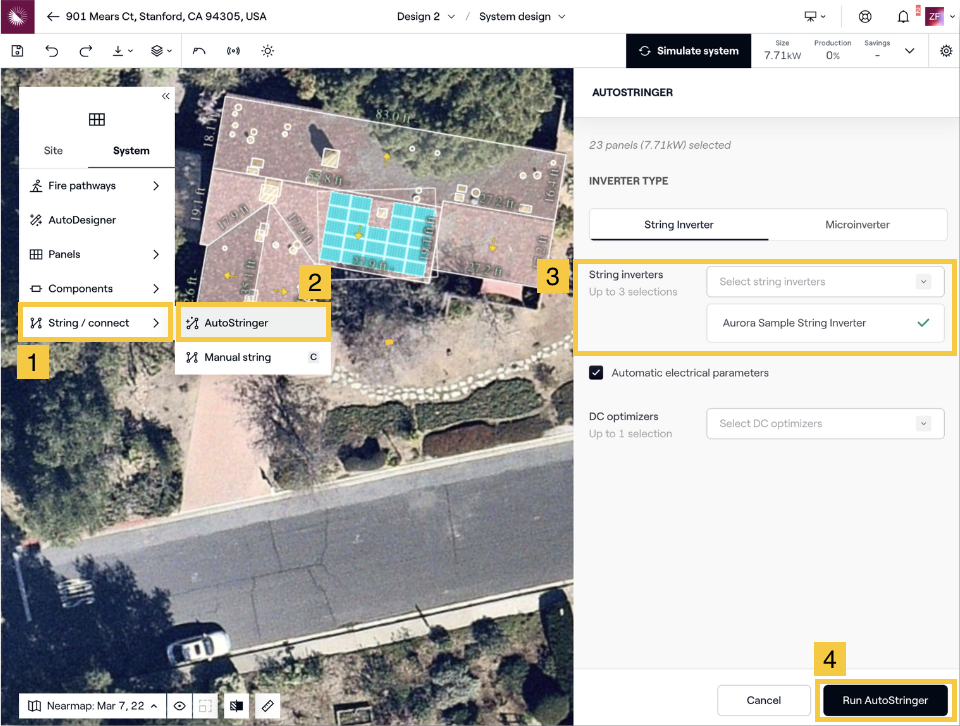

Pour AutoString votre système :
- Cliquer sur la corde/connecter
- Cliquez sur AutoStringer
- Sélectionnez l'onduleur que vous souhaitez câbler et cliquez sur auto-string.
- Cliquez sur exécuter AutoStringer
Récapitulation
Aurora vous propose différentes façons de placer les modules et de câbler votre système PV. Cela vous permet d'élaborer le système précis que vous envisagez avec une flexibilité et une rapidité accrues.
Pour résumer :
Lorsque vous placez des modules, vous pouvez :
- Placement manuel des panneaux
- Utiliser AutoDesigner
Lors de la mise en place de votre système, vous pouvez
- Corde manuelle des panneaux
- Utiliser AutoStringer
