Suivez ces étapes pour créer un système de montage au sol :

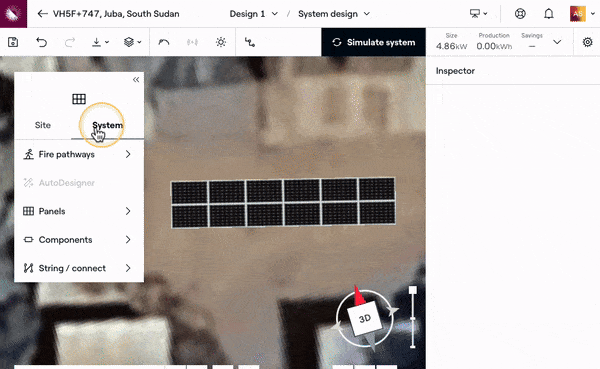

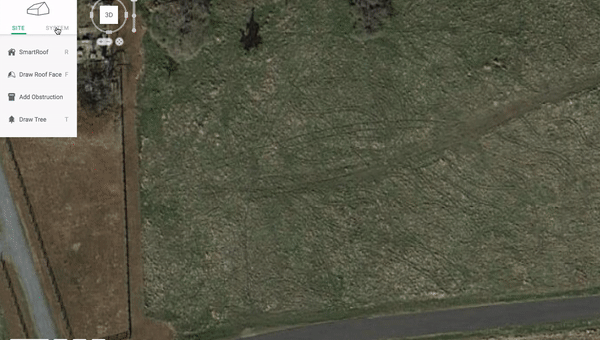

- En mode conception, cliquez sur System, Insert Panels et sélectionnez Ground mounts.
- Sélectionnez le type de module et l'orientation du panneau. Vous pouvez saisir une valeur d'inclinaison, la hauteur de la base, ajouter des chaînes de longueur et ajouter un espacement entre les modules dans la section avancée ci-dessous. Une fois que vous avez fait vos choix, cliquez sur Dessiner.
-

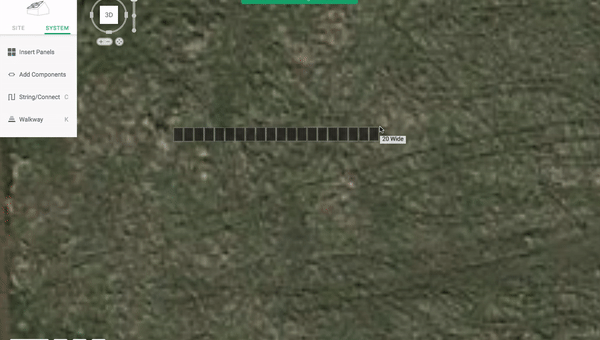

Cliquez avec le bouton gauche de la souris à l'endroit où vous souhaitez que la partie supérieure gauche du tableau commence. Déplacez votre curseur vers la droite jusqu'à ce que vous obteniez le nombre de colonnes souhaité, puis cliquez à nouveau avec le bouton gauche de la souris.
-
Déplacez votre curseur vers le bas pour déterminer le nombre de lignes, puis cliquez avec le bouton gauche de la souris.
- Une fois que vous avez placé le support au sol, vous pouvez modifier les lignes, les colonnes et l'espacement à l'aide des champs situés dans la barre latérale droite.
Poteaux de montage
Les poteaux de montage ne sont pas représentés lorsque vous utilisez la fonction Supports au sol. Si vous devez représenter visuellement les poteaux de montage dans votre dessin, une solution consiste à créer un arbre dont la hauteur et le rayon de la couronne sont égaux à 0.
