Quand dois-je filer mon dessin ou modèle ?
Après avoir placé les modules dans votre projet Aurora, appuyez sur le bouton Simuler pour obtenir une estimation précise de la puissance produite par le système. Si les modules sont correctement enfilés et connectés aux onduleurs, la production sera estimée à l'aide du "moteur de simulation Aurora", par défaut. Si aucun onduleur n'est présent dans la conception, Aurora utilisera par défaut le moteur de simulation PVWatts. N'hésitez pas à expérimenter les deux types de simulations.
Si vous utilisez des micro-onduleurs pour tous les modules de votre conception, il n'est pas nécessaire de câbler ou de connecter les modules pour faire fonctionner le moteur de simulation Aurora. Vous pouvez toutefois utiliser ces modules à des fins de visualisation et de planification si vous le souhaitez. Si vous utilisez des onduleurs de chaîne dans votre conception, tous les modules doivent être correctement connectés et branchés pour que le moteur de simulation Aurora puisse fonctionner.
En général, le moteur de simulation Aurora donne des estimations de production plus prudentes que le moteur de simulation PVWatts, alors gardez cela à l'esprit lorsque vous travaillez sur vos projets.
Quel type d'onduleurs dois-je utiliser dans ma conception ?
L'utilisation d'onduleurs de branche dans votre conception, par opposition aux micro-onduleurs, présente des avantages et des inconvénients :
- Les onduleurs de branche étant une technologie plus ancienne, ils sont généralement moins chers que les autres options.
- Les onduleurs de branche ne gèrent pas bien l'ombrage - si un seul panneau d'une branche est ombragé, cela peut avoir un impact significatif sur la production du système.
- Les onduleurs de branche exigent que tous les panneaux d'une branche donnée aient une inclinaison similaire & azimut.
Si votre site est très ombragé ou si vous envisagez de concevoir un système sur plusieurs emplacements et azimuts différents, les micro-onduleurs peuvent être votre meilleur choix. Si vous utilisez relativement peu de plans de montage, avec relativement peu de menaces d'ombrage, les onduleurs de branche sont une excellente option.
AutoDesigner
L'AutoDesigner d'Aurora vous permet de créer et d'enchaîner la conception de votre PV en quelques clics. Cliquez sur Système en mode Conception et vous verrez apparaître l'option AutoDesigner.

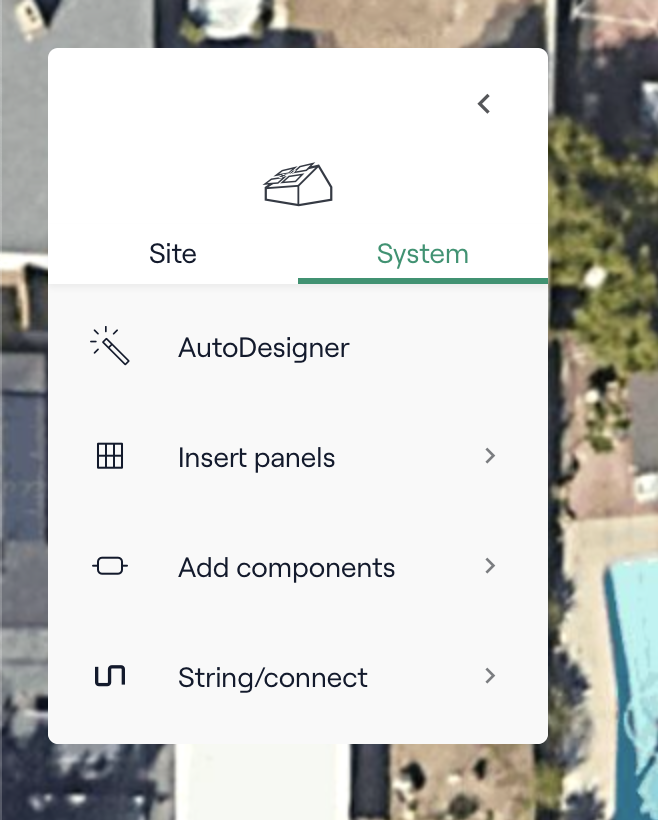

Le menu Système.
- Cliquez sur AutoDesigner
- Dans le menu de droite, sélectionnez votre mode cible : Énergie ou Max Fit. Le mode Objectif énergétique vous permet de sélectionner un chiffre de production d'énergie souhaité pour votre conception, tandis que le mode Max Fit place autant de panneaux photovoltaïques que possible sur votre modèle de site.
- Dans le menu de droite, sous Panneaux, sélectionnez un type de module dans le menu déroulant. Vous pouvez également sélectionner l'orientation du panneau dans ce menu et cliquer sur Paramètres avancés si vous souhaitez configurer des détails tels que l'espacement des lignes.
- Dans le menu de droite sous Composants, choisissez l'option Onduleur de branche ou Micro-onduleur. Certains onduleurs de branche exigent également que vous sélectionniez un optimiseur de courant continu compatible, mais la plupart ne nécessitent pas d'optimiseur de courant continu.
- Cliquez sur Exécuter AutoDesigner après avoir sélectionné les options souhaitées.
En quelques instants, Aurora créera un modèle de PV basé sur vos spécifications. Si vous avez choisi l'option "String Inverter", les panneaux seront déjà connectés à des strings. Cliquez sur le bouton Simulation dans le coin supérieur droit pour voir quelle puissance ce système devrait produire.
Corde manuelle des panneaux
- Cliquez sur Ajouter des composants dans le menu Système de la barre d'outils de gauche.
- Cliquez Onduleur (ou appuyez sur la touche V comme raccourci pour les étapes 1 et 2).
- Sélectionnez l'onduleur approprié et placez-le à l'endroit souhaité. L'emplacement exact de l'onduleur dans votre modèle n'affectera pas les résultats de la simulation de production.
- Cliquez sur Chaîne/Connexion dans le menu Système de la barre d'outils de gauche (ou le raccourci clavier raccourci clavier C ).

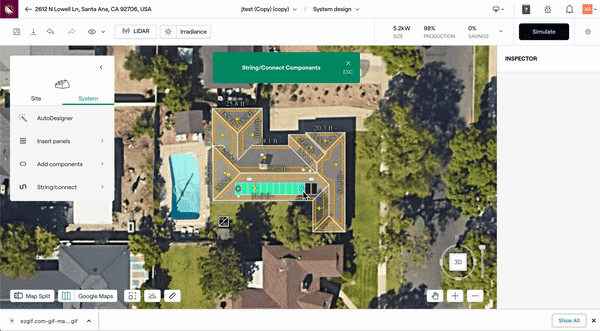

- Cliquez avec le bouton gauche de la souris et maintenez-le enfoncé pour faire glisser la chaîne sur les modules. Le rouge signifie que la longueur du string est trop courte ou trop longue (en dehors de la plage de tension d'entrée acceptable de l'onduleur). Le vert signifie que la longueur de la chaîne est valide (dans la plage d'entrée acceptable).
- Relâchez le clic gauche pour terminer la chaîne.
Si la longueur de la corde doit être ajustée, cliquez avec le bouton gauche de la souris sur le nœud de la corde et faites-la glisser jusqu'à la longueur souhaitée.

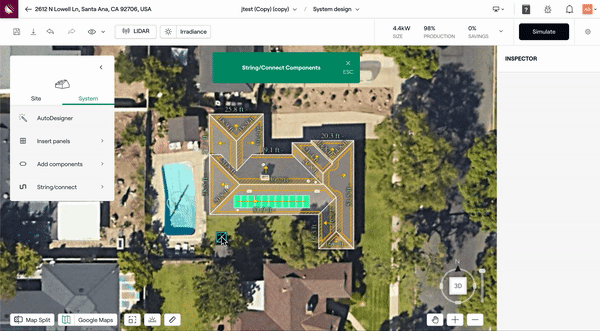

Pour connecter l'onduleur, cliquez une fois avec le bouton gauche de la souris sur l'onduleur, puis cliquez à nouveau avec le bouton gauche de la souris sur l'une des extrémités de la chaîne que vous avez créée.

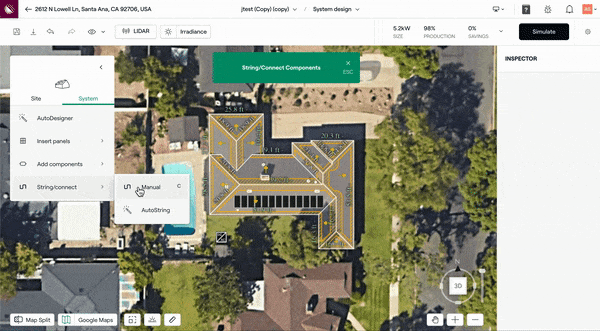

Auto-String
- Cliquez avec le bouton gauche de la souris et maintenez-le enfoncé pour délimiter les panneaux que vous souhaitez chaîner.
- Cliquez sur le bouton Chaîne automatique en bas de la barre d'outils de droite.
- Sélectionnez l'onduleur que vous souhaitez câbler et cliquez sur Auto-String.
