La plupart des projets photovoltaïques aux États-Unis requièrent des voies d'accès pour les pompiers. L'application Aurora vous permet de placer facilement des voies d'incendie qui répondent aux exigences du code de la juridiction dont vous dépendez.
Table des matières
Marges de recul et voies d'accès pour les pompiers
Comment placer automatiquement les allées de feu
Comment dessiner des chemins de feu (mode conception uniquement)
Marges de recul et voies d'accès pour les pompiers
A Aurora, les chemins de feu sont flexibles et vous pouvez les placer ou les déplacer n'importe où sur le toit. Vous ne pouvez fixer les marges de recul qu'à une certaine distance d'un type d'arête donné (par exemple, la crête). Pour répondre aux exigences du code, vous devez utiliser les voies d'incendie, tandis que les marges de recul peuvent être utilisées en option pour les besoins de l'installation (par exemple, les tampons de sécurité ou pour accueillir une jupe de réseau). Notez que les marges de recul complètent les voies d'accès pour les pompiers. Chaque projet doit comporter des voies d'accès pour les pompiers ; en fonction de vos exigences d'installation, certains projets peuvent comporter à la fois des voies d'accès pour les pompiers et des marges de recul.

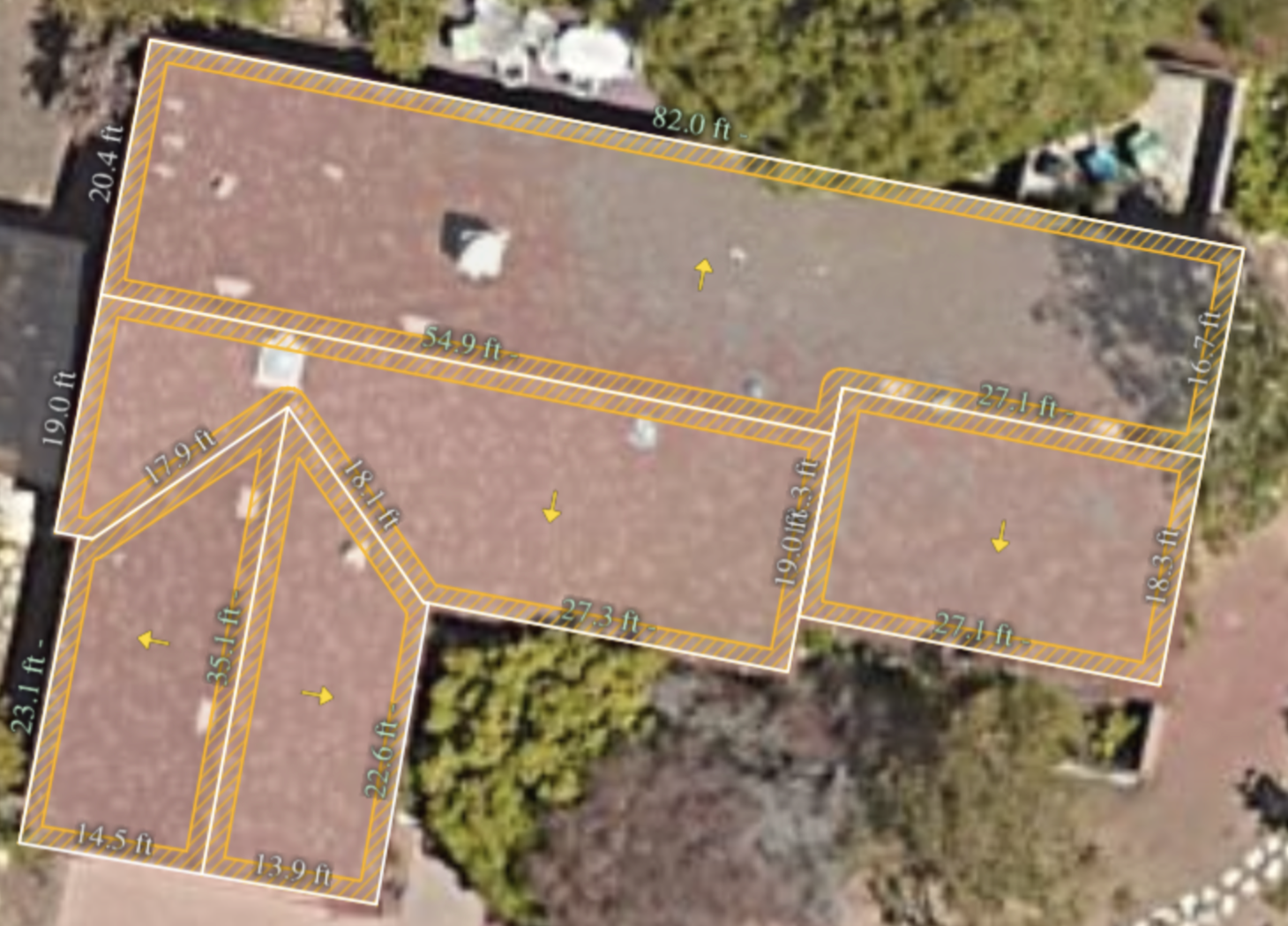

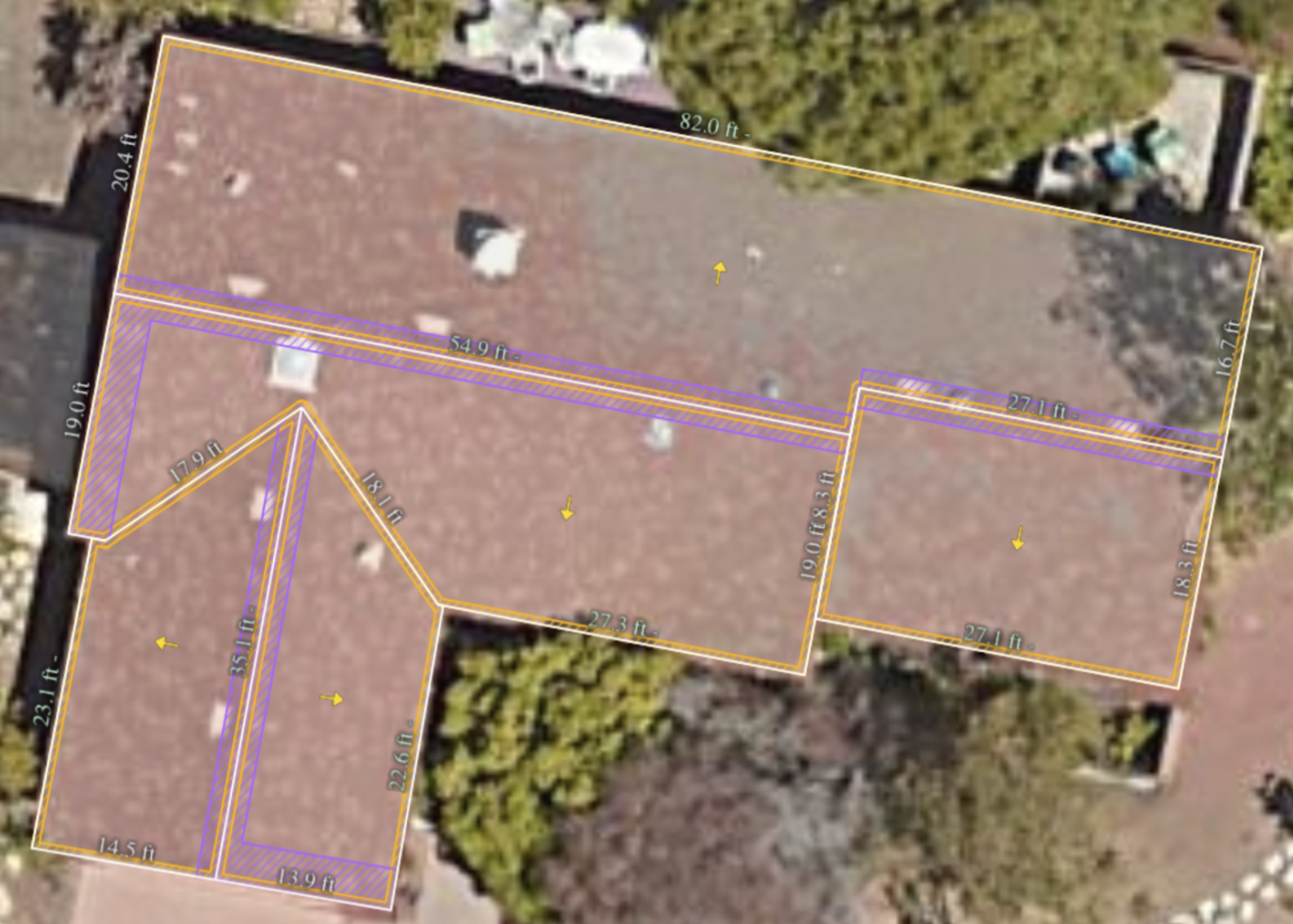

Voici un exemple de toiture telle qu'elle aurait pu être conçue auparavant avec des marges de recul, comparée à l'aspect qu'elle pourrait avoir avec des marges de recul servant de tampon de sécurité (jaune) et de voies d'accès pour les pompiers (violet) afin de satisfaire aux exigences du code.
Il y a plus d'espace utilisable sur le toit et la flexibilité nécessaire pour maximiser la productivité du système.
Comment placer automatiquement les allées de feu
Remarque : Certains utilisateurs d'Aurora ont utilisé les valeurs par défaut de la marge de recul comme voies d'accès au feu. Afin de profiter pleinement des avantages de la fonction de placement automatique des chemins de feu, les administrateurs doivent vérifier et ajuster que les marges de recul par défaut sont réglées pour refléter uniquement un coussin d'installation et non plus pour essayer de reproduire les chemins de feu.
Placement automatique des chemins de feu permet de placer automatiquement des chemins sur le dessin. Lorsqu'il n'y a pas de panneaux sur le toit, Aurora placera l'ensemble minimum de chemins requis par le code international des incendies de l'AHJ du projet (qui est automatiquement défini en fonction de l'emplacement). Lorsqu'il y a déjà des panneaux sur le toit, Aurora tiendra compte de l'espace disponible couvert par les panneaux lors de la mise en place de l'ensemble minimal de chemins. Le résultat évitera les panneaux dans la mesure du possible, mais placera des chemins au-dessus des panneaux si nécessaire (par exemple, si le panneau est très proche d'une crête). Les panneaux qui se chevauchent deviennent jaunes pour indiquer clairement qu'ils doivent être déplacés.

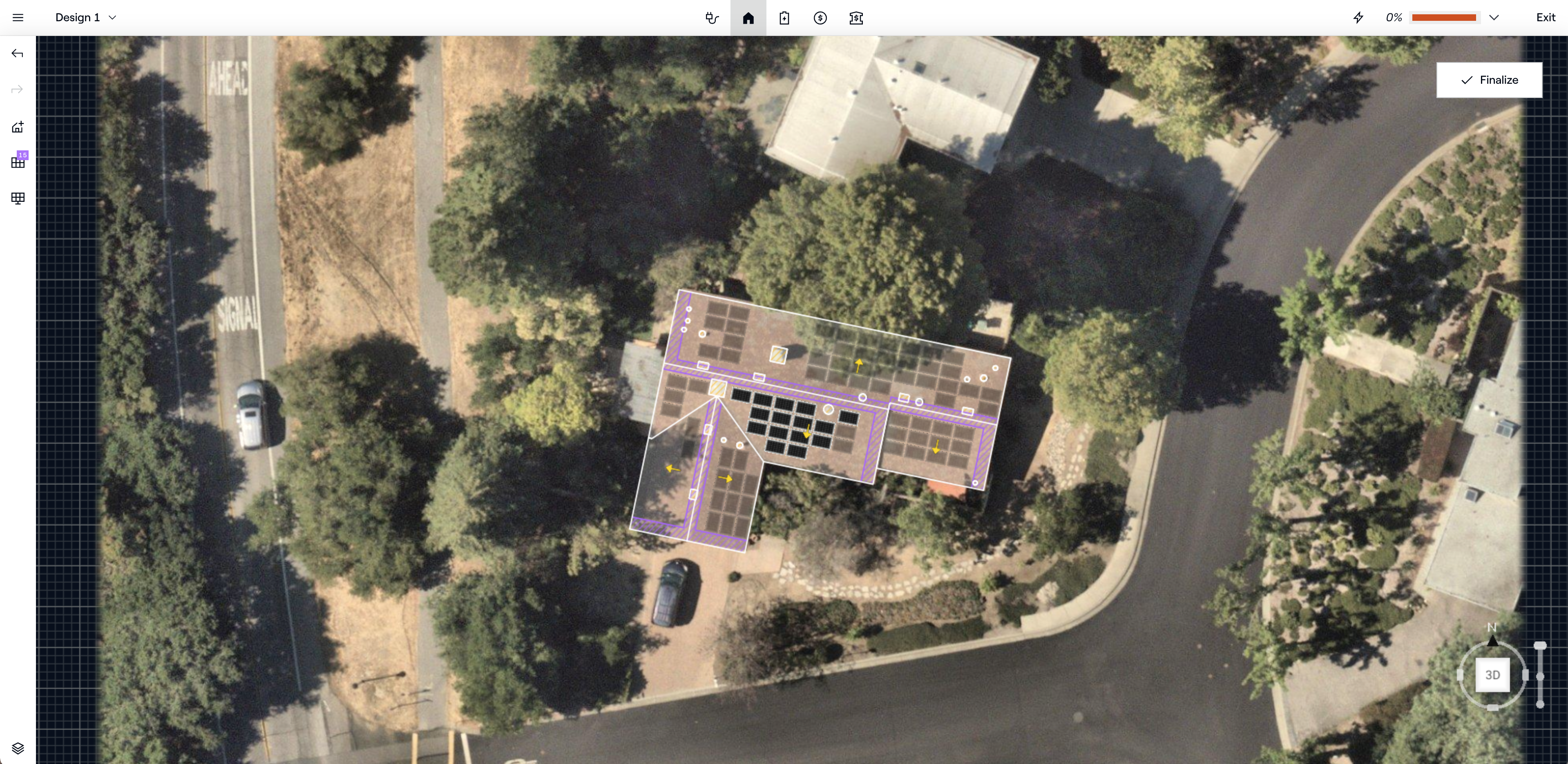

Chemins de feu à placement automatique est disponible en mode vente et en mode conception. Vous pouvez voir un aperçu de l'utilisation de cette fonction en regardant l'enregistrement d'écran ci-dessous :
Les administrateurs peuvent activer/désactiver cette fonction en mode vente en suivant les étapes suivantes :
- Naviguez jusqu'à "Paramètres "
- Sous "Application"cliquez sur "Conception"
- Cliquez sur "Modifier"dans le coin supérieur droit
- Sous "Chemins d'accès au mode de vente", activez/désactivez la fonction "Placement automatique des allées de feu"
- Cliquez sur "Sauvegarder"dans le coin supérieur droit
Si cette option est activée par l'administrateur, Aurora exécutera automatiquement les opérations suivantes Placement automatique des chemins de fumée lorsqu'un utilisateur conçoit un système en mode vente, en plaçant les chemins d'accès avant de placer les panneaux. Veuillez vous référer aux images ci-dessous pour plus de détails :
Placement automatique des voies d'accès au feu est disponible pour tous les utilisateurs en mode conception et vous pouvez y accéder en suivant les étapes suivantes :

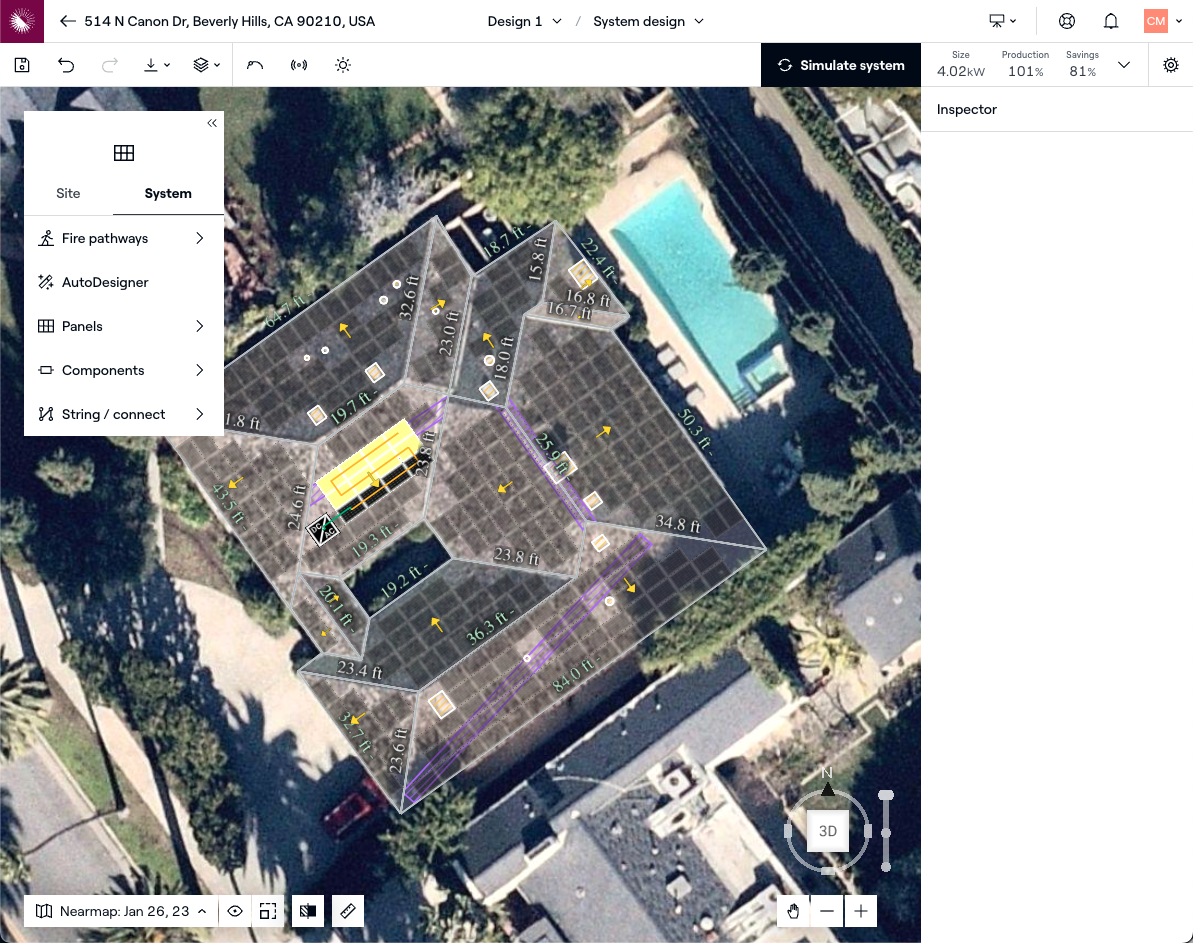

1. Passez la souris sur "Chemins de fumée" et cliquez sur "Placer automatiquement les chemins de fumée".

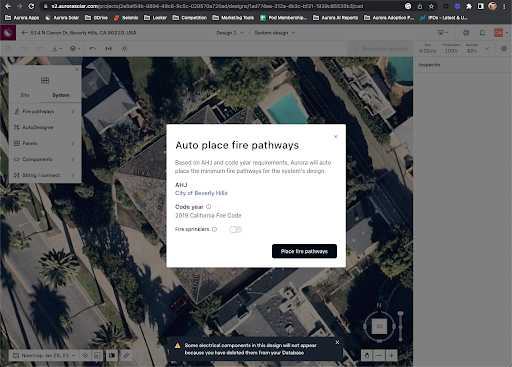

2. Vérifiez que l'AHJ pour l'emplacement est exact, puis cliquez sur "Place fire pathways" Vous pouvez également choisir de basculer sur "Fire sprinklers" et Aurora placera les voies d'incendie d'une manière moins conservatrice, ce qui permettra de disposer de plus d'espace sur le toit pour concevoir le système (en fonction des juridictions).
Les utilisateurs du mode conception peuvent modifier les voies d'incendie après avoir exécuté les voies d'incendie en placement automatique en cliquant sur une voie puis en modifiant les valeurs dans l'inspecteur situé à droite de l'écran (les images ci-dessous incluent l'inspecteur "Voie d'incendie").
Comment dessiner les chemins du feu
Dessiner les voies d'accès au feu permet aux utilisateurs d'insérer manuellement des voies d'incendie dans leur conception en fonction de l'année de l'AHJ et du code identifiés. Tout utilisateur du mode conception peut placer manuellement des voies d'accès pour les incendies :

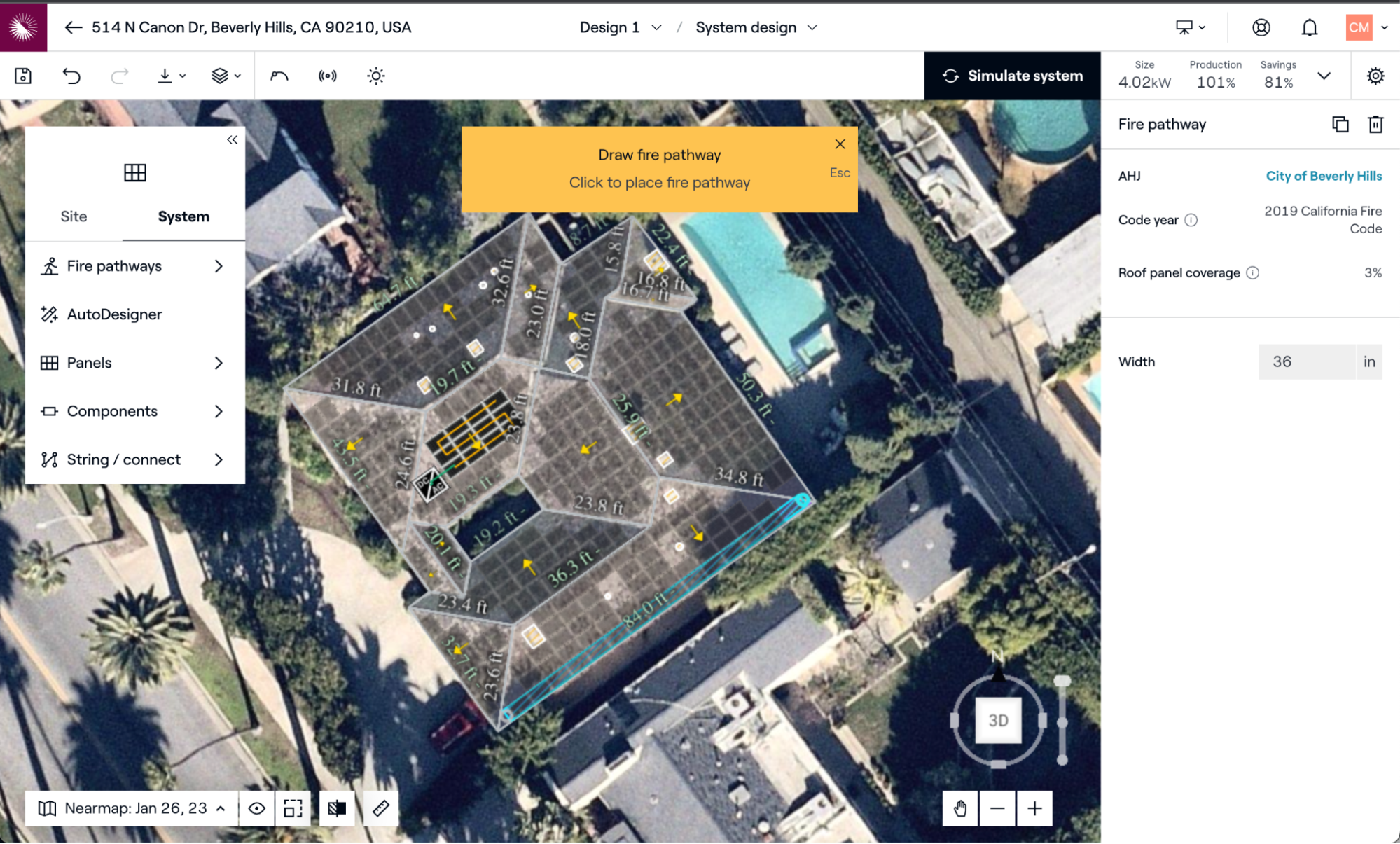

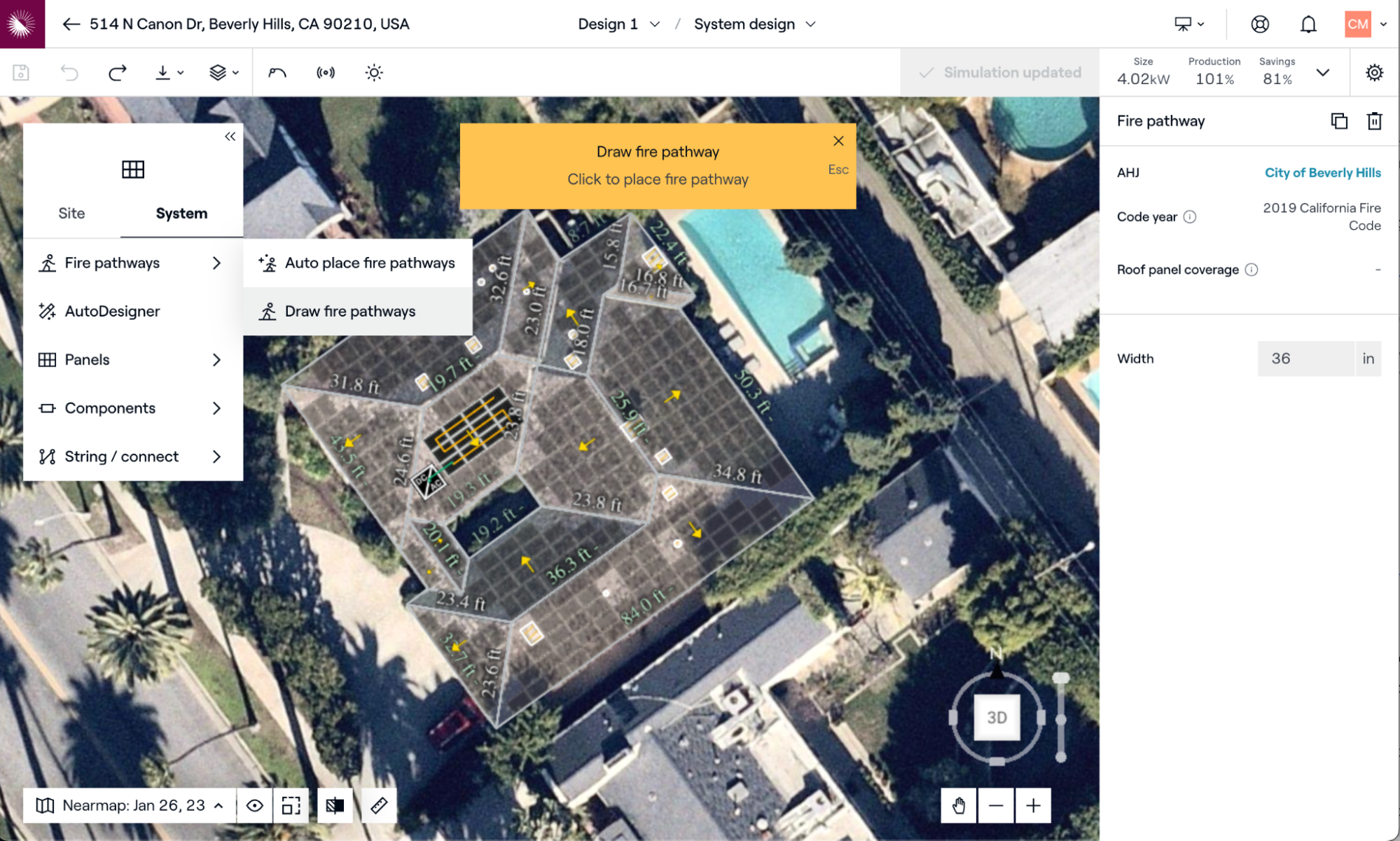

1. En cliquant sur "Chemins de feu"ce qui ouvre l'inspecteur à droite de l'écran.
Le chemin de l'incendie parcours du feu comprendra l'inspecteur de l AHJ ainsi que l'année du année du code et le pourcentage du bâtiment couvert par les panneaux. Vous pouvez cliquer sur le lien AHJ pour accéder à la base de données AHJ. Une valeur par défaut de 36 pouces, correspondant à l'exigence typique du code, sera définie pour la largeur, que vous pourrez modifier selon vos besoins.
2. Cliquez n'importe où sur le toit pour commencer à dessiner le chemin ; déplacez ensuite votre souris et cliquez pour placer l'autre extrémité. Si vous passez la souris près d'un coin ou d'un bord, le curseur s'y accroche pour faciliter l'utilisation. Si vous êtes accroché à un bord lorsque vous placez le premier point d'extrémité et que vous déplacez votre souris le long du bord avant de cliquer pour placer l'autre point d'extrémité, la trajectoire elle-même s'accrochera au bord du toit.
3. Lorsque vous dessinez un chemin de feu le long d'un faîtage, d'un arêtier ou d'une noue du toit, le chemin se divise entre les faces adjacentes du toit (une moitié sur chaque face). L'inspecteur affiche chaque largeur, que vous pouvez modifier individuellement. Notez que la "Largeur 1" est toujours la plus septentrionale.
4. Les chemins de feu peuvent être déplacés en cliquant et en faisant glisser le curseur, ce qui permet de conserver leur orientation et leur largeur totale.
5. Lorsque deux chemins se croisent, ils se fondent pour donner un aspect plus net, mais vous pouvez toujours les modifier individuellement.
6. Lorsque les panneaux sont placés au-dessus d'un chemin de feu, les panneaux qui se chevauchent deviennent jaunes. Cette fonction peut être désactivée dans le menu "Paramètres d'affichage".

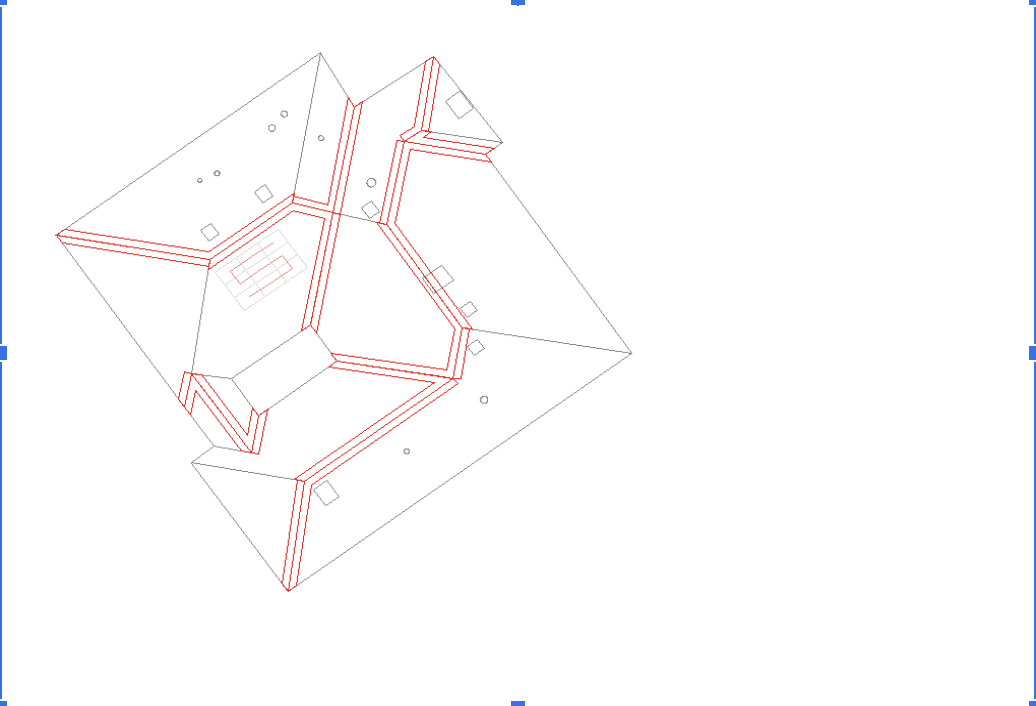

7. Vous pouvez cliquer sur le bouton DXF et télécharger un DXF avec les chemins de feu inclus en tant que couche distincte.
