Dans cet article, nous aborderons les points suivants :
Présentation
Utilisez l'outil Règle pour mesurer n'importe quelle partie de votre bâtiment ou de votre modèle de site. Il est particulièrement pratique lorsque vous concevez à partir d'une nouvelle construction, d'une image importée ou d'un maillage 3D généré par drone.

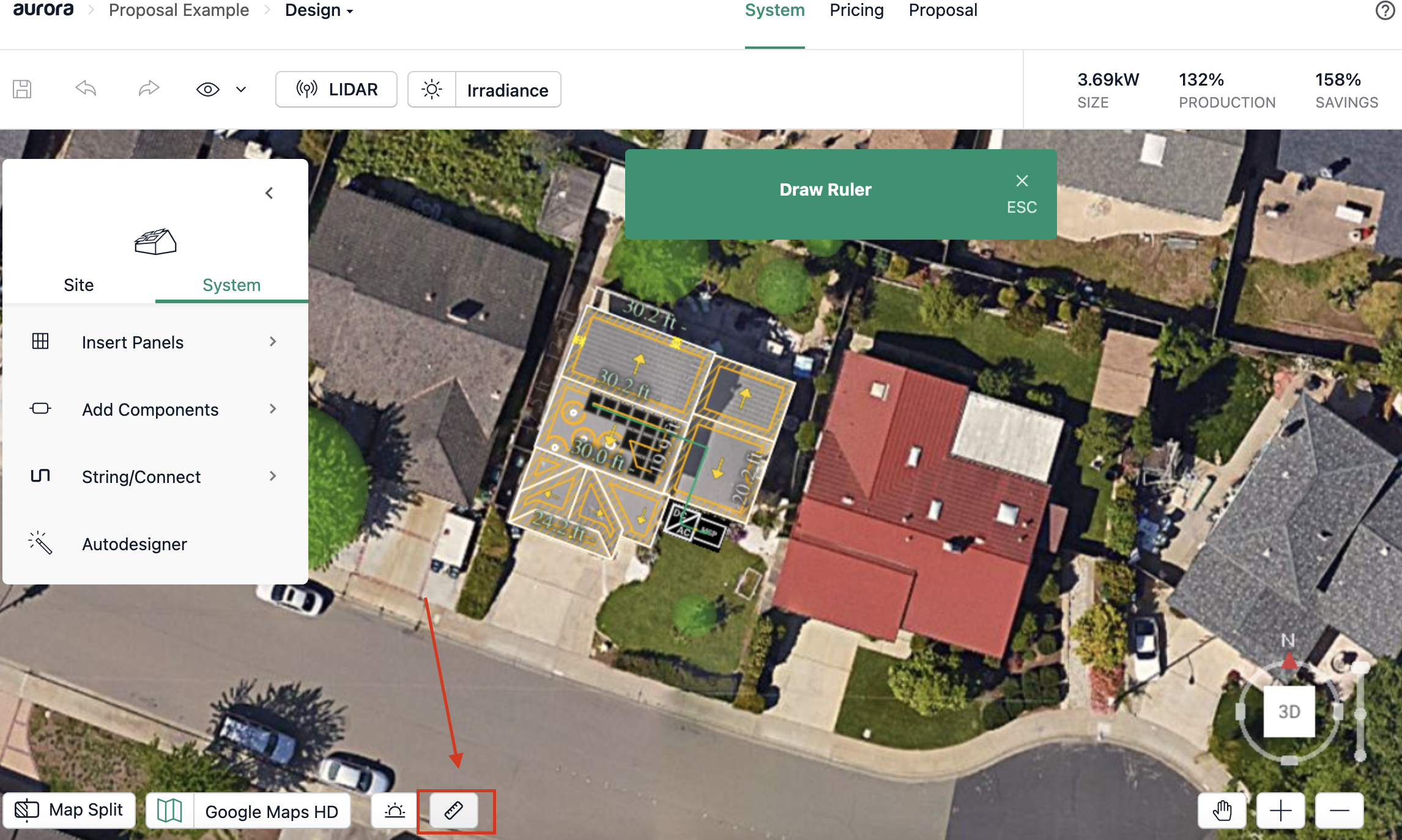

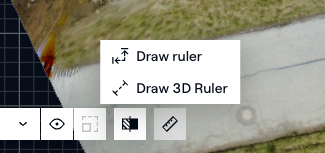

Cliquez sur l'icône de la règle dans le coin inférieur gauche de la page de conception pour choisir entre deux outils
- Tracer une règle
- Tracer une règle 3D.
Conseil : Pour désactiver l'alignement lors de l'utilisation de l'un ou l'autre outil, maintenez la touche Contrôle enfoncée pendant que vous dessinez.
Tracer une règle

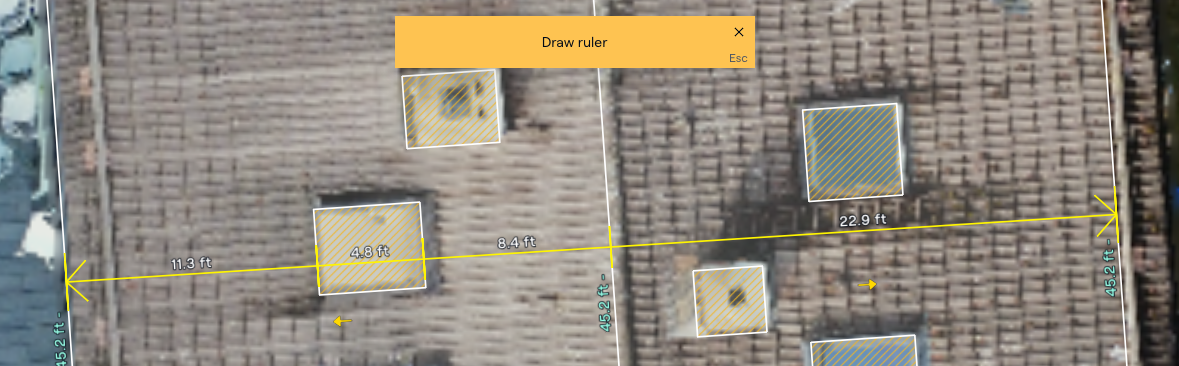

Tracez des mesures à l'aide de la règle en 2D, vue de dessus, en suivant la géométrie du modèle de toit. La règle s'aligne sur les points de votre modèle de conception.
Comment l'utiliser
- Cliquez sur l'icône de la règle, puis sélectionnez Tracer une règle.
- Placez le début de votre mesure : cliquez une fois ou cliquez et maintenez le bouton enfoncé.
- Placez la fin : cliquez à nouveau, ou faites glisser puis relâchez si vous avez maintenu le bouton enfoncé.

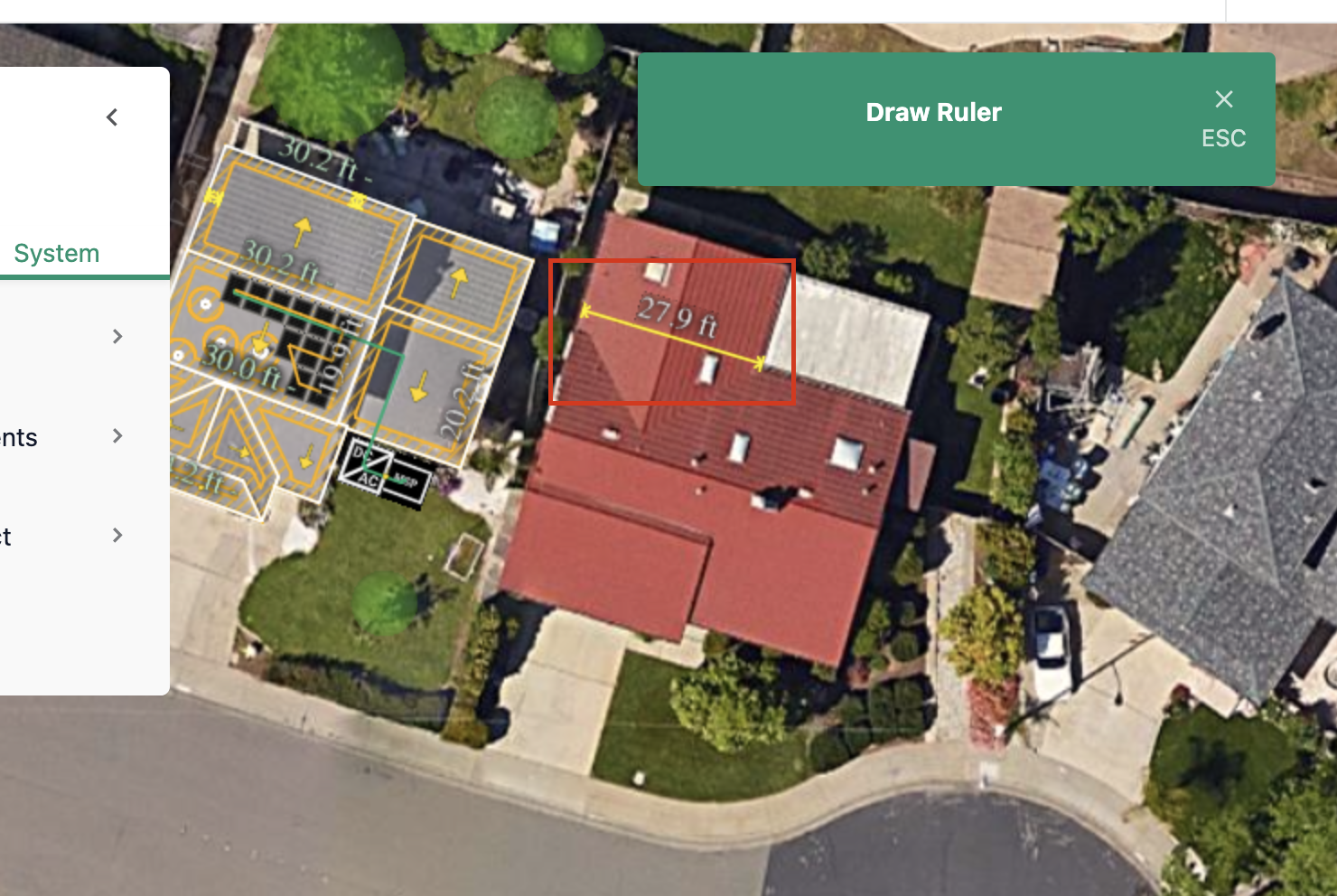

- Une ligne jaune apparaît sur la zone mesurée, avec la distance affichée au-dessus, selon les paramètres d'unités de votre projet.

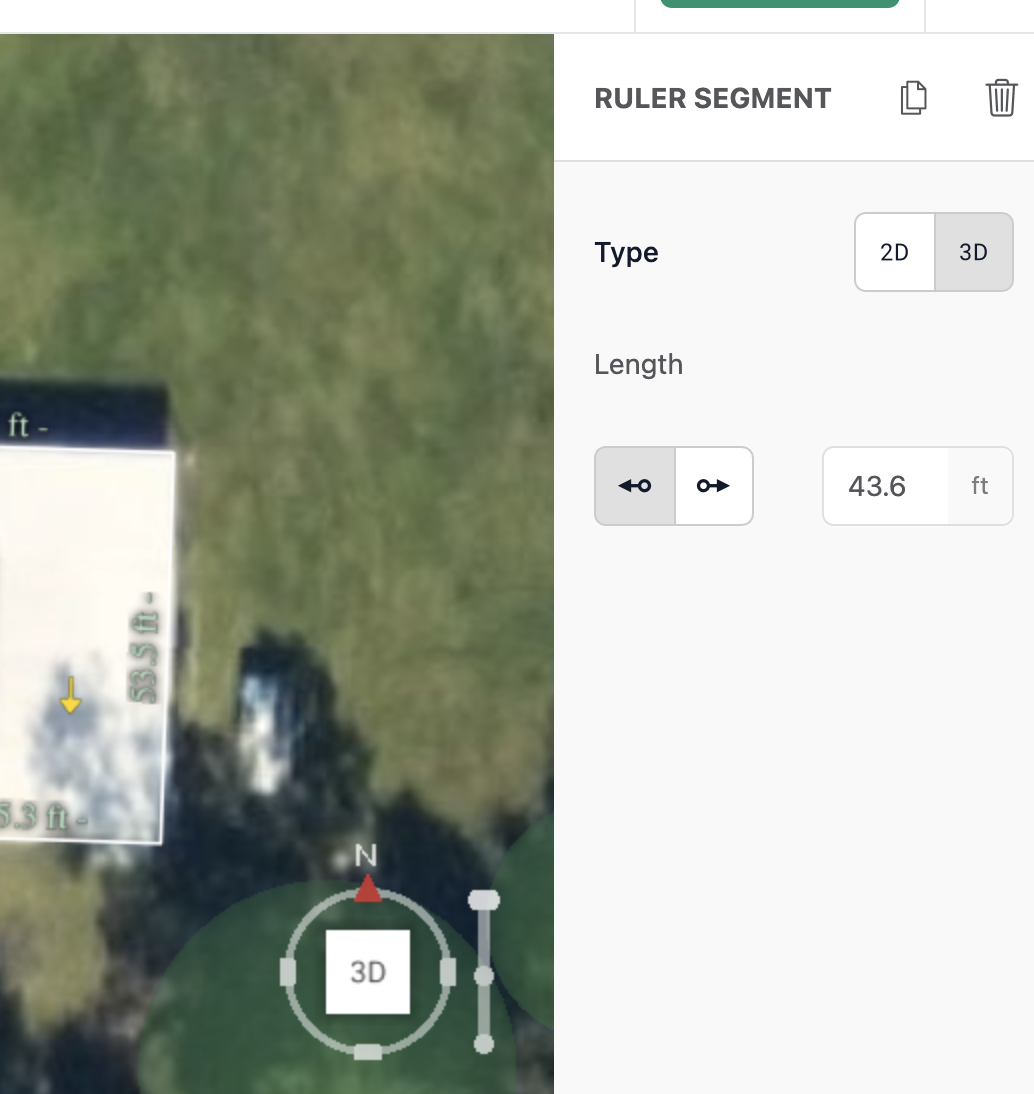

- Cliquez sur la mesure pour ouvrir les paramètres du segment de règle. Vous pouvez alors modifier la longueur ou basculer entre le mode 2D (à plat sur le sol) et le mode 3D (suivant la surface du toit).
Tracer une règle 3D

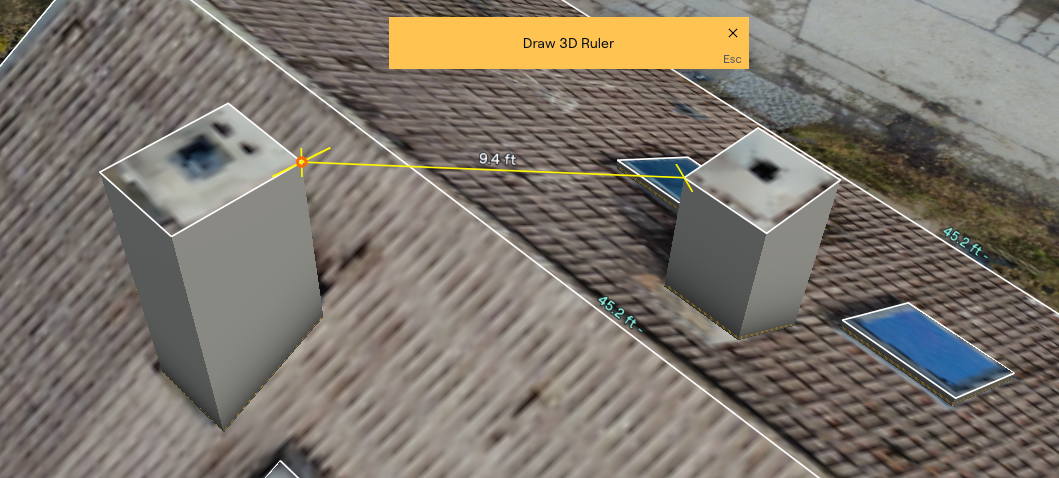

L'outil Tracer une règle 3D mesure la distance en ligne droite entre deux points dans un espace 3D. Il s'agit d'une mesure directe de point à point : la ligne ne suit pas une surface et ne s'y conforme pas.
Ce que l'outil mesure
- Distance 3D réelle : le plus court chemin en ligne droite entre vos deux points, quels que soient les éléments situés entre eux. Vous verrez uniquement la distance en ligne droite ; aucune valeur de hauteur distincte n'est affichée.
- Distances verticales : contrairement à l'outil Tracer une règle, la règle 3D peut tracer des lignes verticales entre deux points 3D quelconques de votre modèle.
- Points d'alignement sur le maillage ou votre modèle : contrairement à l'outil Tracer une règle, qui s'aligne uniquement sur votre modèle de conception, l'outil Tracer une règle 3D s'aligne également sur les points du maillage 3D, notamment les faces de toit et les panneaux. Vous pouvez ainsi mesurer, sur une même ligne droite, la distance entre un point du maillage et le coin d'un panneau installé, ou entre deux points situés sur des faces de toit différentes.
Comment l'utiliser
- Cliquez sur l'icône de la règle, puis sélectionnez Tracer une règle 3D.
- Placez le début de votre mesure : cliquez une fois ou cliquez et maintenez le bouton enfoncé, en vous alignant sur le maillage ou sur un élément du modèle, tel qu'une face de toit ou un panneau.
- Placez la fin de la même manière : cliquez à nouveau, ou faites glisser puis relâchez si vous avez maintenu le bouton enfoncé, en vous alignant de la même façon.
- La distance en ligne droite apparaît au-dessus de votre mesure.
