La cartographie par drone vous permet de générer une image LIDAR personnalisée haute résolution et une image de carte personnalisée à partir d’images brutes de drone et de les utiliser directement dans vos designs Aurora. Avec la cartographie par drone, vous pouvez obtenir une géométrie de toit plus précise, un détail d’élévation et un contexte du site plus complets par rapport aux images standard et au LiDAR.
Dans cet article, nous couvrirons :
- Comment capturer des images de drone de haute qualité
- Téléchargement et traitement des données de drone
- Examen des modèles de surface 3D traités
- Utilisation des données de drone en mode Conception
- Utilisation d’images LIDAR et de cartes de drone pré-traitées (tiers)
- Si vous souhaitez télécharger une vidéo de drone, veuillez consulter l’article Comment télécharger une vidéo de drone dans Cartographie par drone.
- FAQ

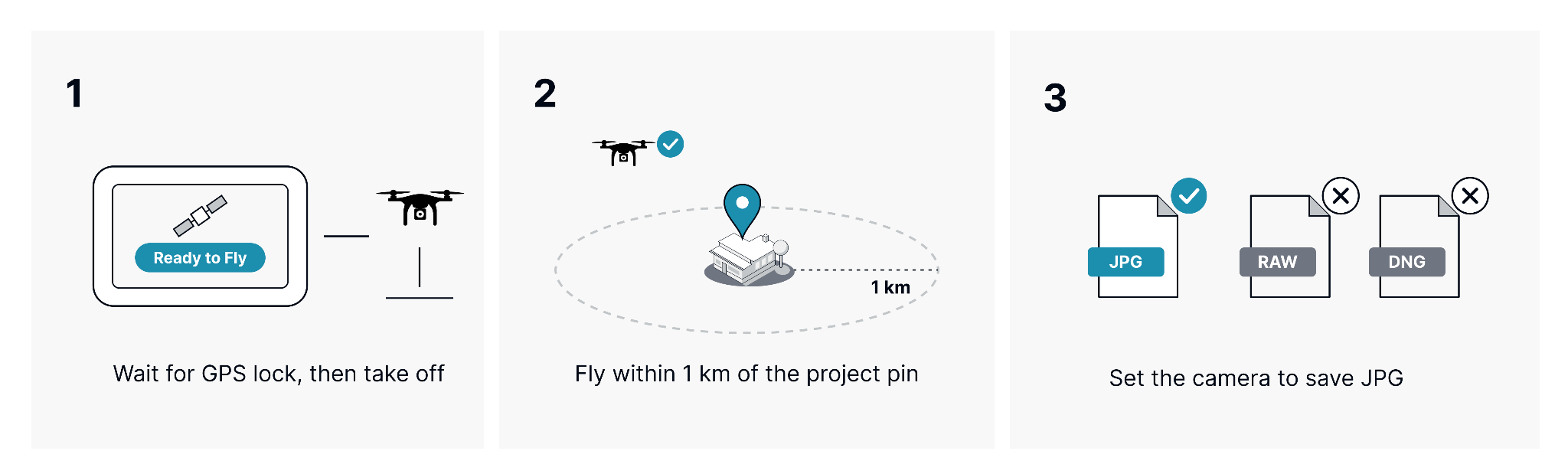

Avant de voler - liste de contrôle rapide
Quelques points à vérifier avant chaque vol pour éviter des échecs de traitement ultérieurs :
Votre drone a acquis le verrouillage GPS avant le décollage (la plupart des drones affichent un indicateur vert ou un message « Prêt à voler »). Les photos prises avant le verrouillage GPS ne contiennent pas de données de localisation et ne peuvent pas être traitées.
Vous volez au même endroit que l’épingle de votre projet Aurora. Si le GPS de votre drone se trouve à plus de 1 km de l’emplacement du projet, le traitement échouera.
Vous prévoyez de capturer entre 10 et 100 images avec un chevauchement d’environ 60 à 80 % entre les prises consécutives.
Votre drone est configuré pour enregistrer les images au format JPG (pas RAW/DNG).
Si vous prenez une vidéo de drone, vous avez préalablement consulté l’article Comment télécharger une vidéo de drone dans Cartographie par drone.
Comment capturer des images de haute qualité

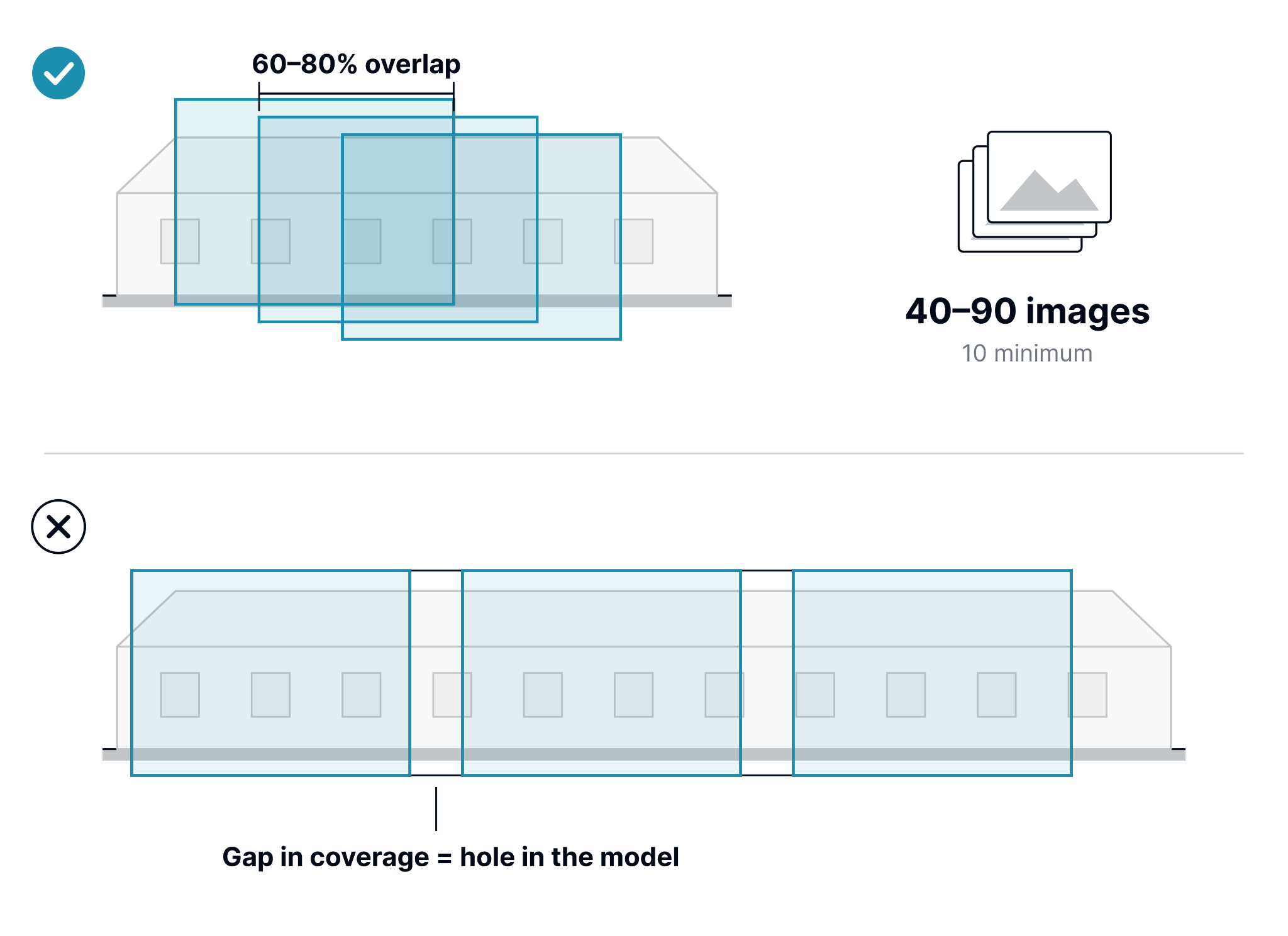

Pour créer un modèle de surface haute résolution, nous recommandons un plan de vol avec ces détails :
- 40 à 90 photos (minimum 10 requises). Plus d’images produisent généralement de meilleurs résultats
- Altitude d’environ 30 mètres (100 pieds)
- Chevauchement des images d’environ 60-80 %

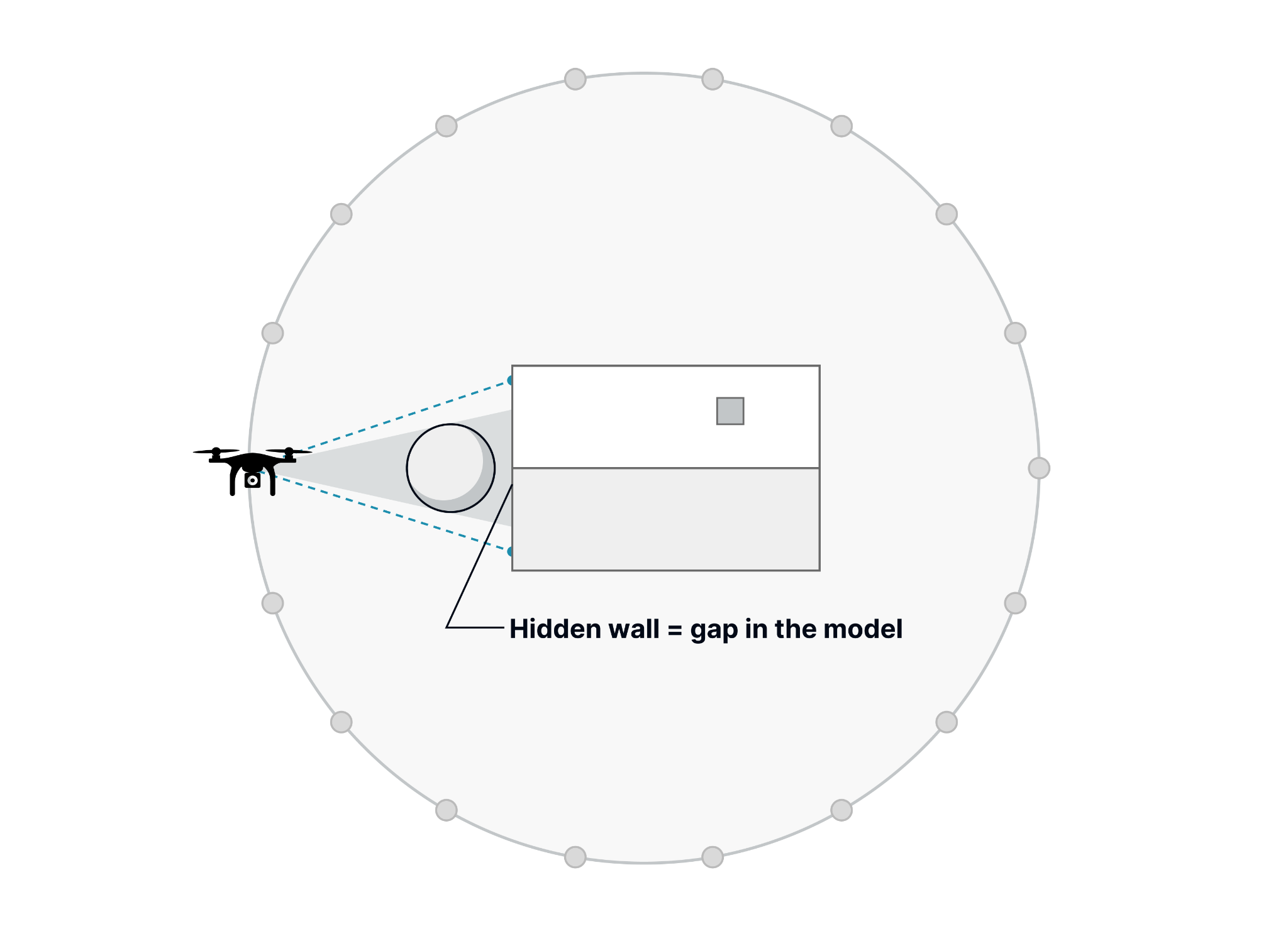

- Vol automatique recommandé (grille nadir ou grille oblique fonctionnent toutes deux). Les vols en orbite manuelle sont également pris en charge.

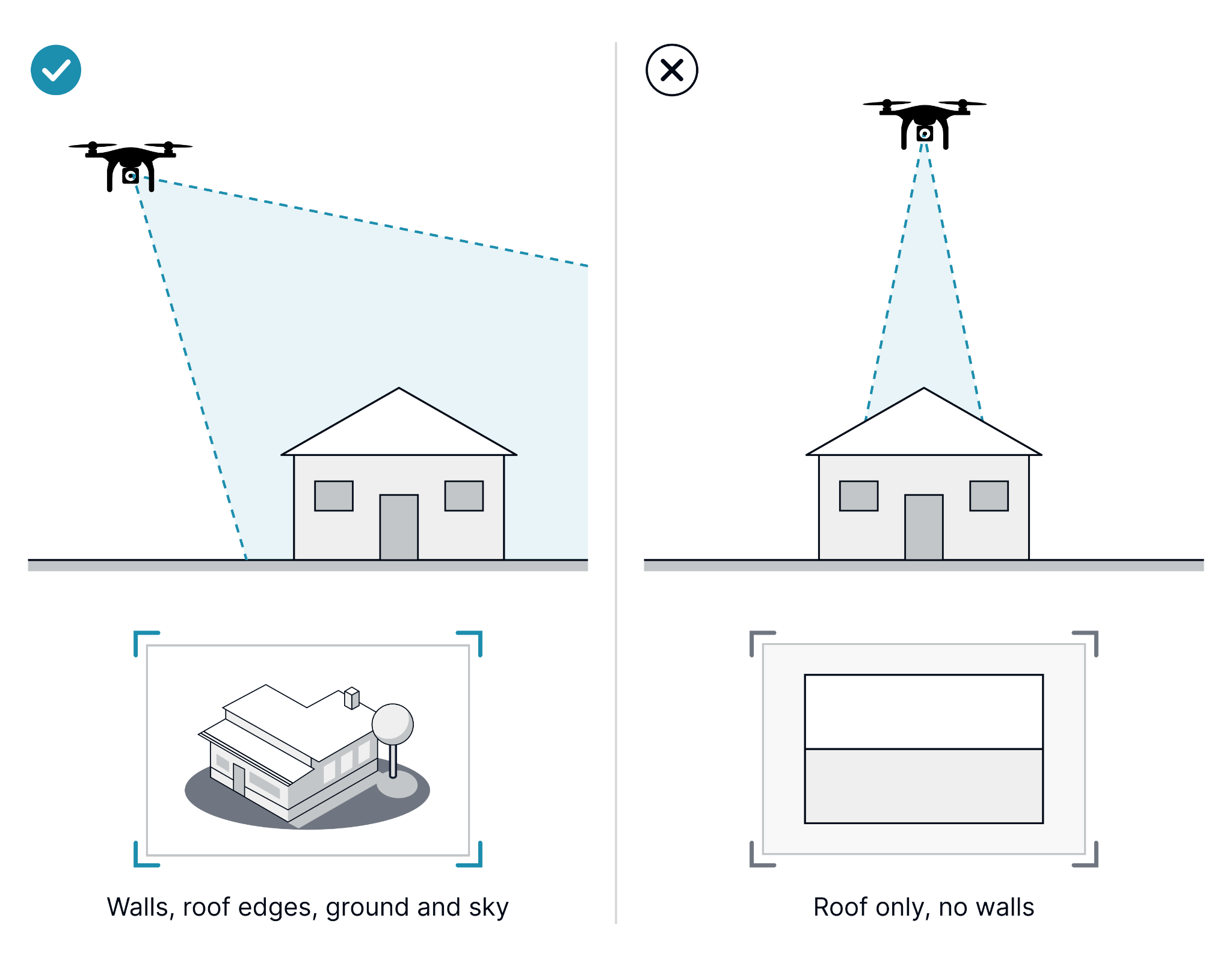

- Angle de la caméra : un mélange de prises de vue à la verticale (nadir) et légèrement inclinées (oblique) produit le meilleur détail de la pente du toit. Les images purement verticales fonctionnent mais perdent un peu en précision d’élévation.

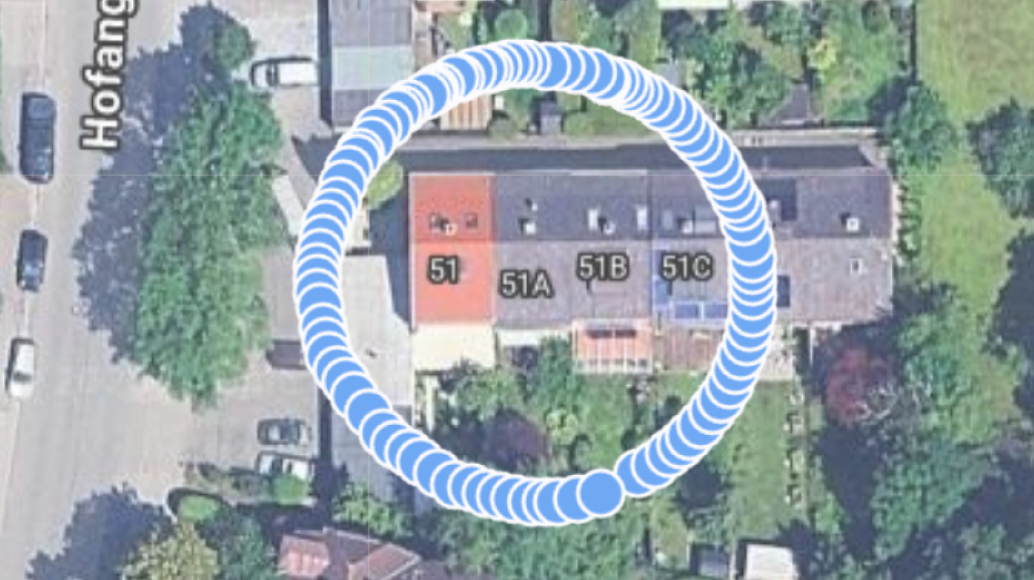

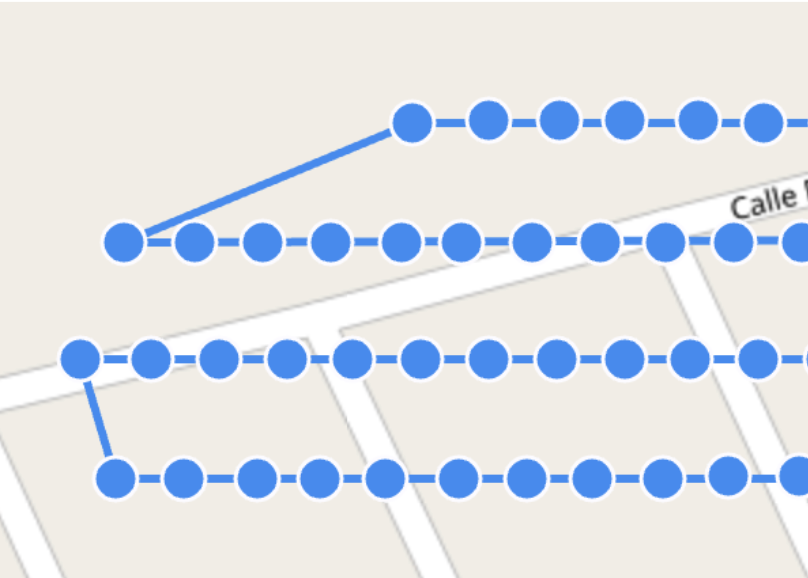

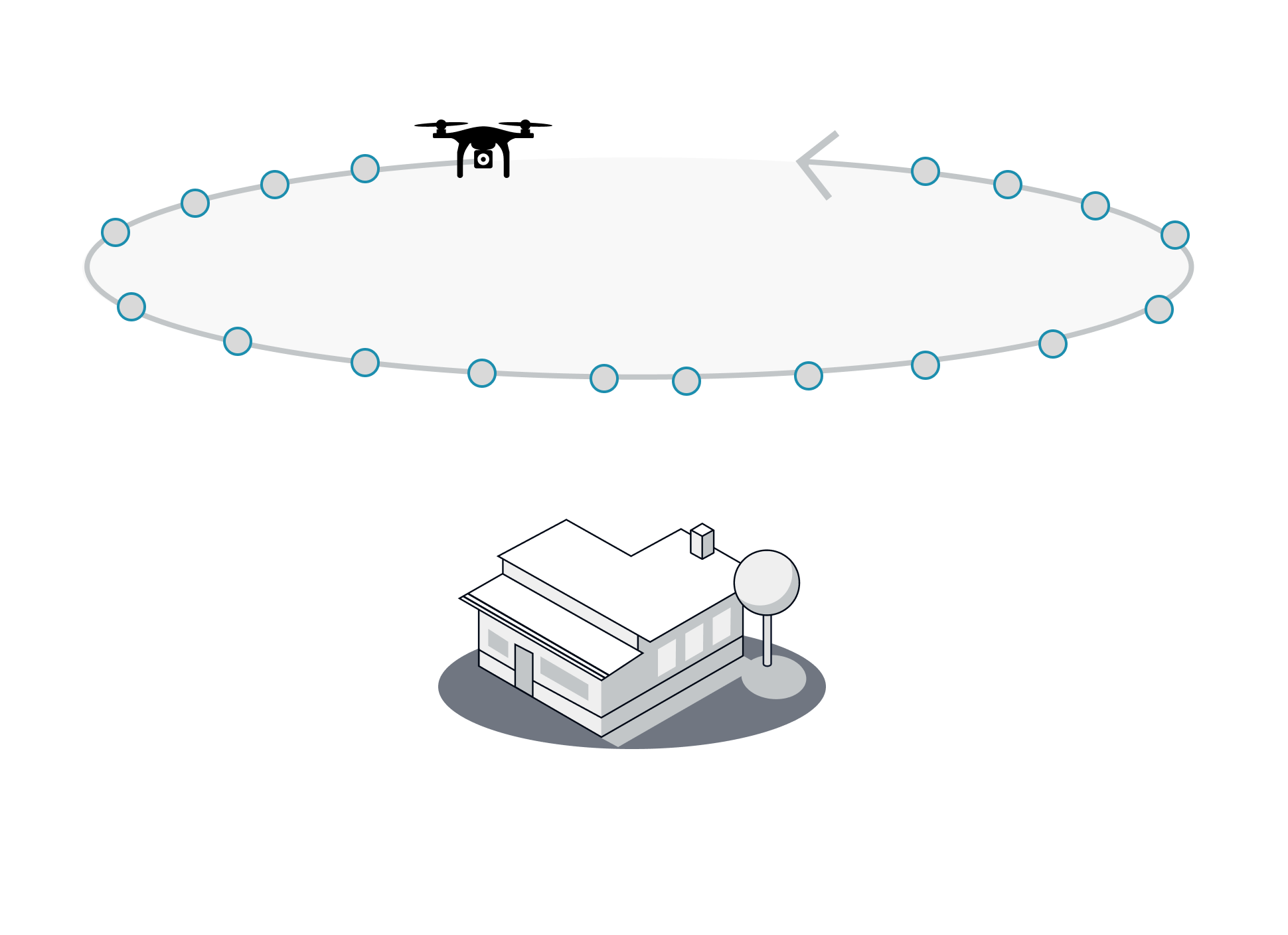

Chacun de ces schémas produira de bons résultats :
Téléchargement et traitement des images de drone

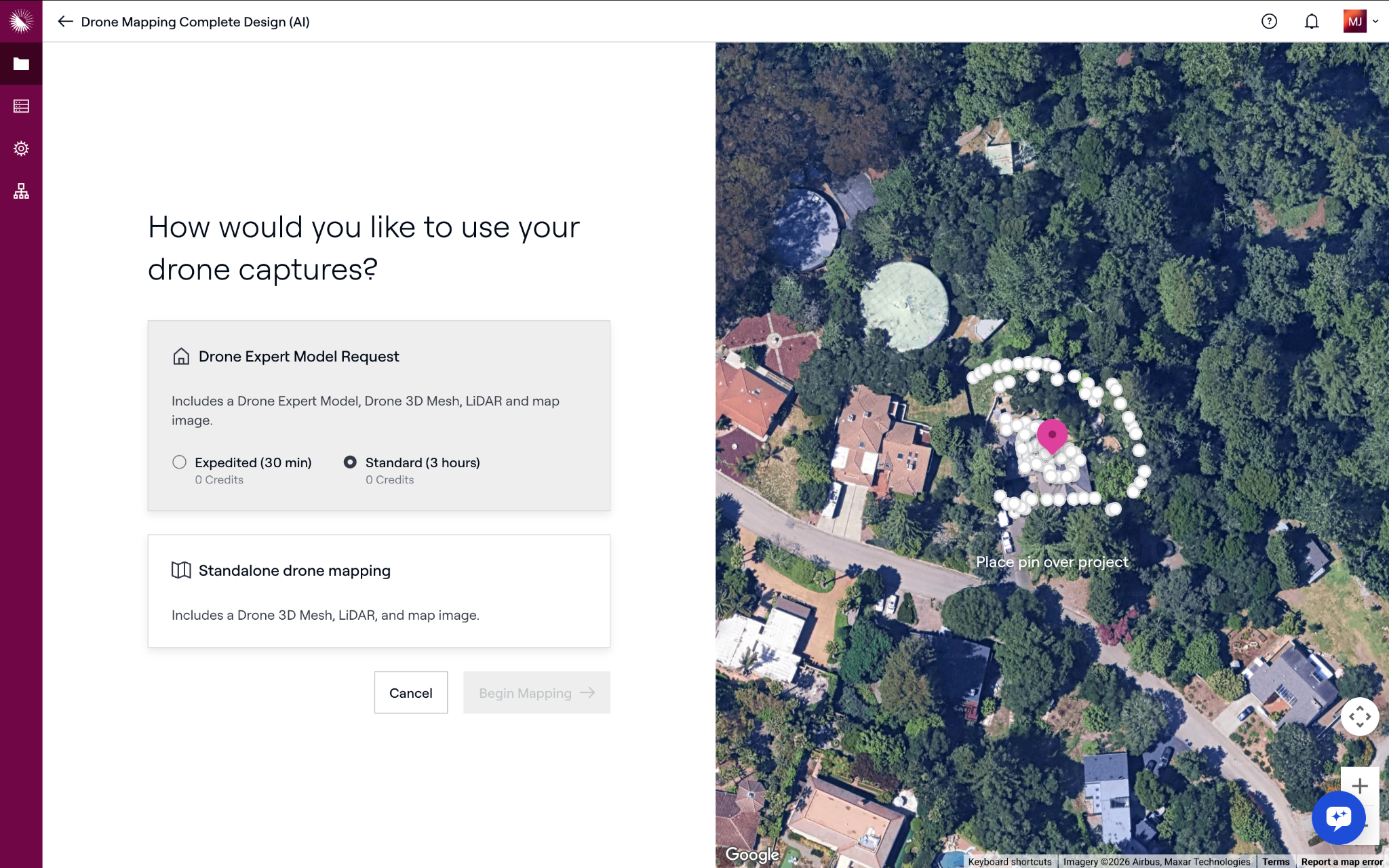

Pour traiter les images de drone, commencez par ouvrir le projet que vous souhaitez mettre à jour.

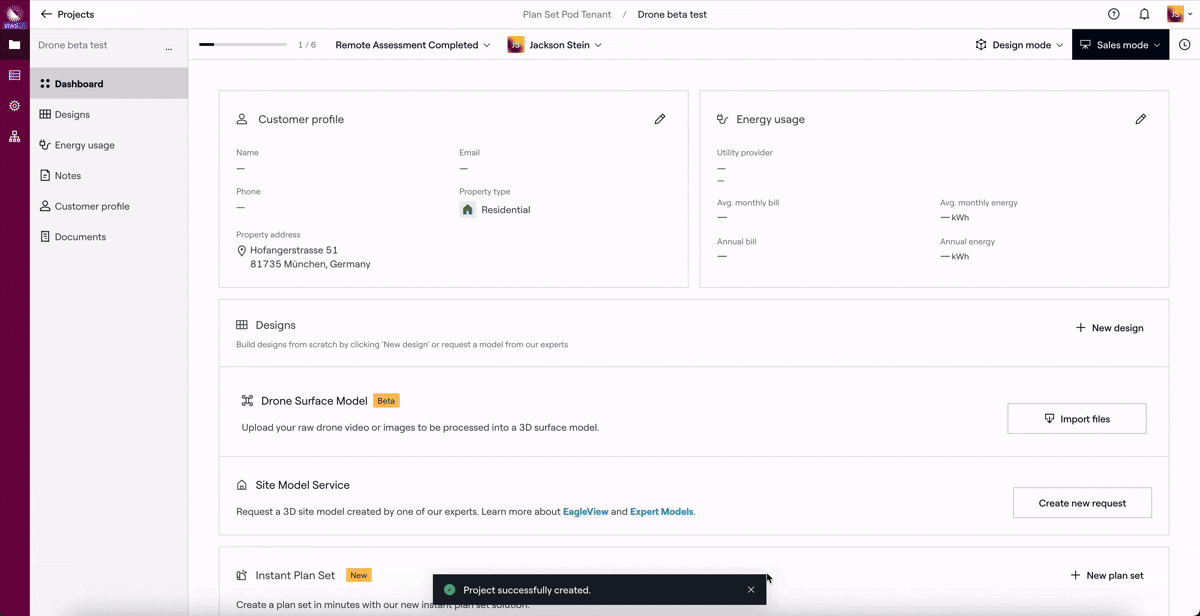

- Ouvrez un projet et trouvez la « section Cartographie par drone »

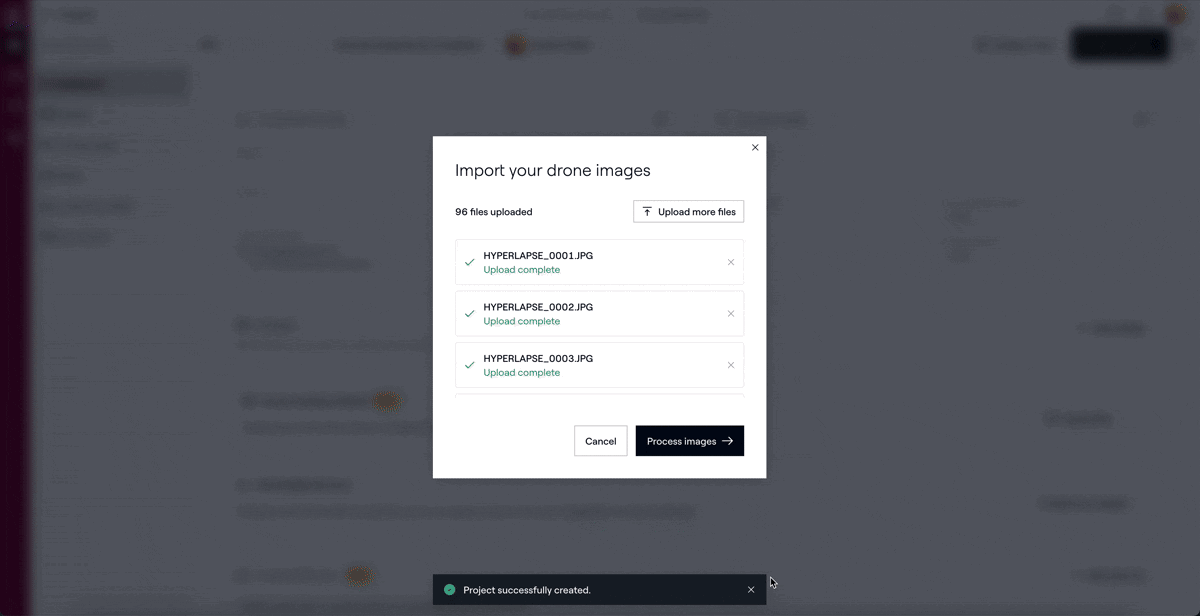

- Cliquez sur « Importer des fichiers »
- Téléchargez les fichiers d’images brutes du drone pour le projet
- Taille maximale du fichier : 25 Mo par image
- Uniquement JPG
- Ne quittez pas la fenêtre modale tant que tous les fichiers n’ont pas été téléchargés
- Cliquez sur « Traiter les fichiers » une fois le téléchargement terminé
Une fois le traitement lancé, Aurora analysera les images et générera une source LIDAR personnalisée avec une image de carte vue du dessus à l’échelle. Le traitement se termine généralement en 15 à 20 minutes ; prévoyez jusqu’à 40 minutes pour les téléchargements volumineux.
Note : Le traitement des images de drone s’exécute de manière asynchrone. Vous pouvez quitter le projet pendant le traitement et revenir plus tard.
Examen des images LIDAR et de carte de drone

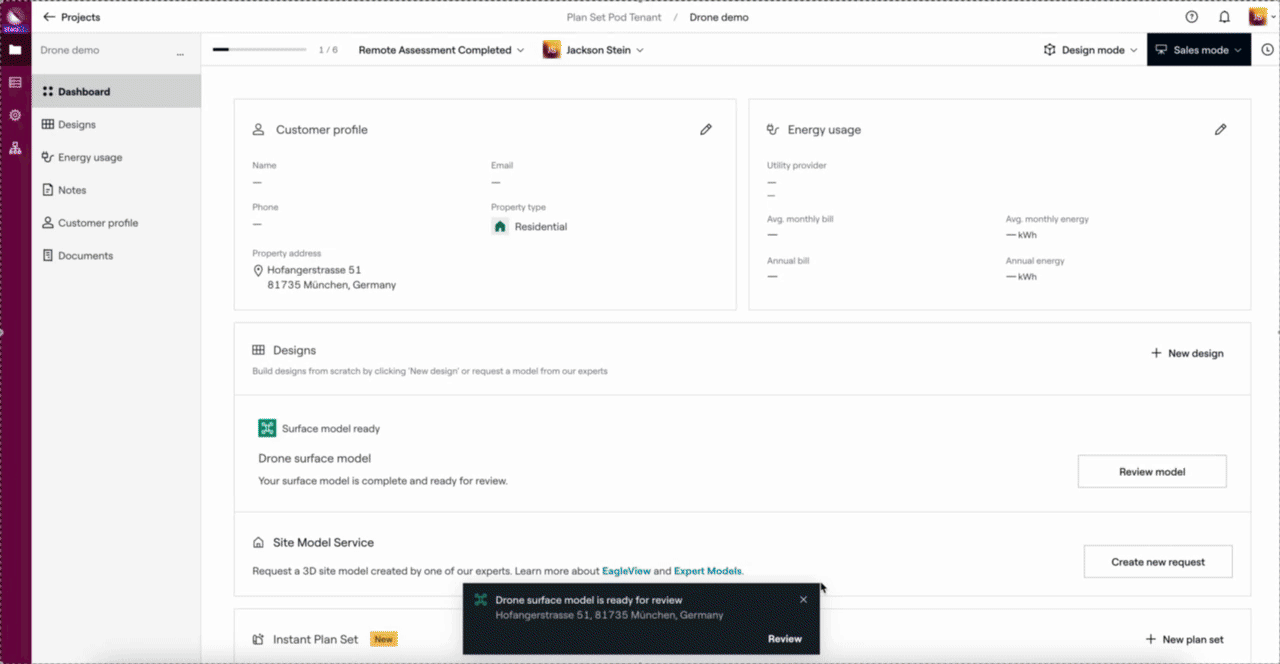

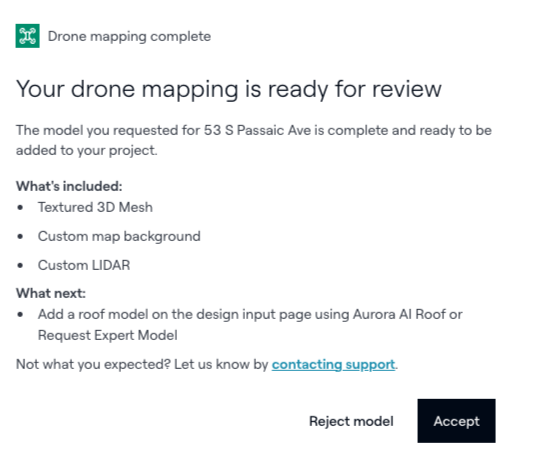

Une fois le traitement terminé, les images LIDAR et de carte de drone seront prêtes à être examinées. Cliquez sur « Examiner le modèle » pour vérifier que vos données de drone ont été correctement traitées.
Si les résultats ne répondent pas aux attentes, vous pouvez cliquer sur « Annuler » et re-télécharger les données de drone.
Note : Vous ne pouvez avoir qu’un seul téléchargement de drone traité par projet.

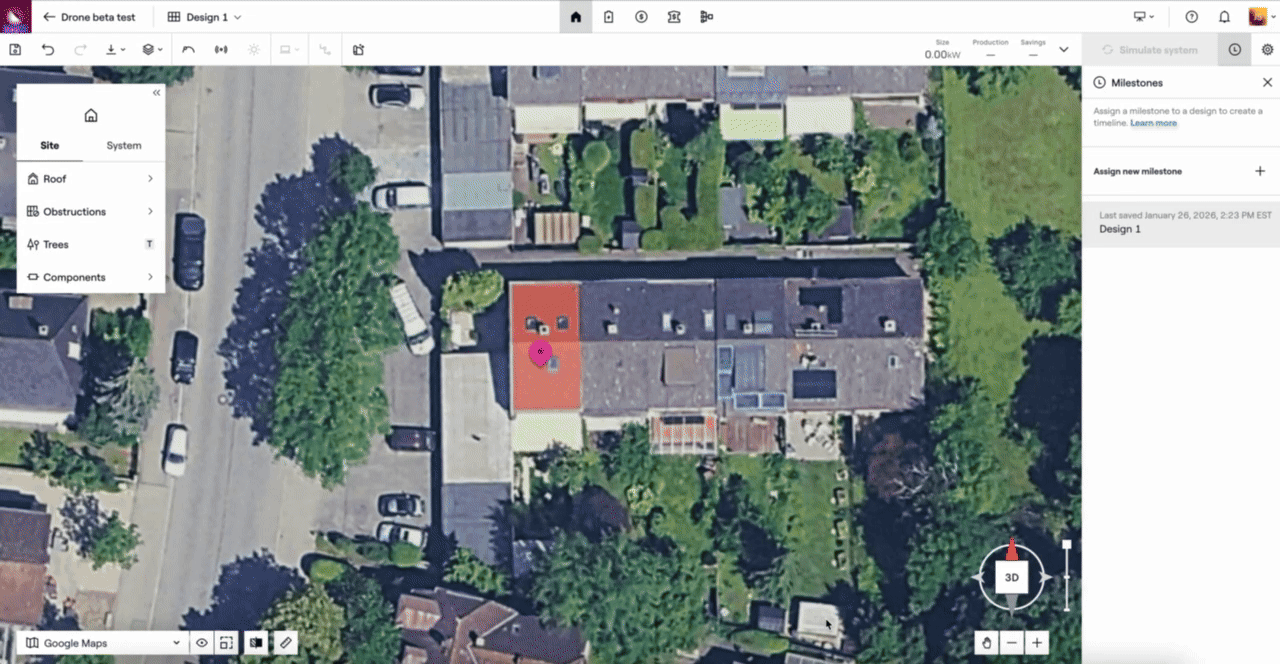

Utilisation du LIDAR et de la carte de drone en mode Conception
Une fois que vous avez cliqué sur « Accepter le modèle », votre LIDAR de drone et votre image de carte personnalisée seront importés dans votre projet et présélectionnés pour une utilisation dans vos designs.
Les concepteurs peuvent :
- Lancer AI SmartRoof
- Demander un EDS
- Ou modéliser manuellement
La cartographie par drone fournit la géométrie sous-jacente pour la modélisation du site, mais ne verrouille ni ne restreint les outils standards du mode Conception.

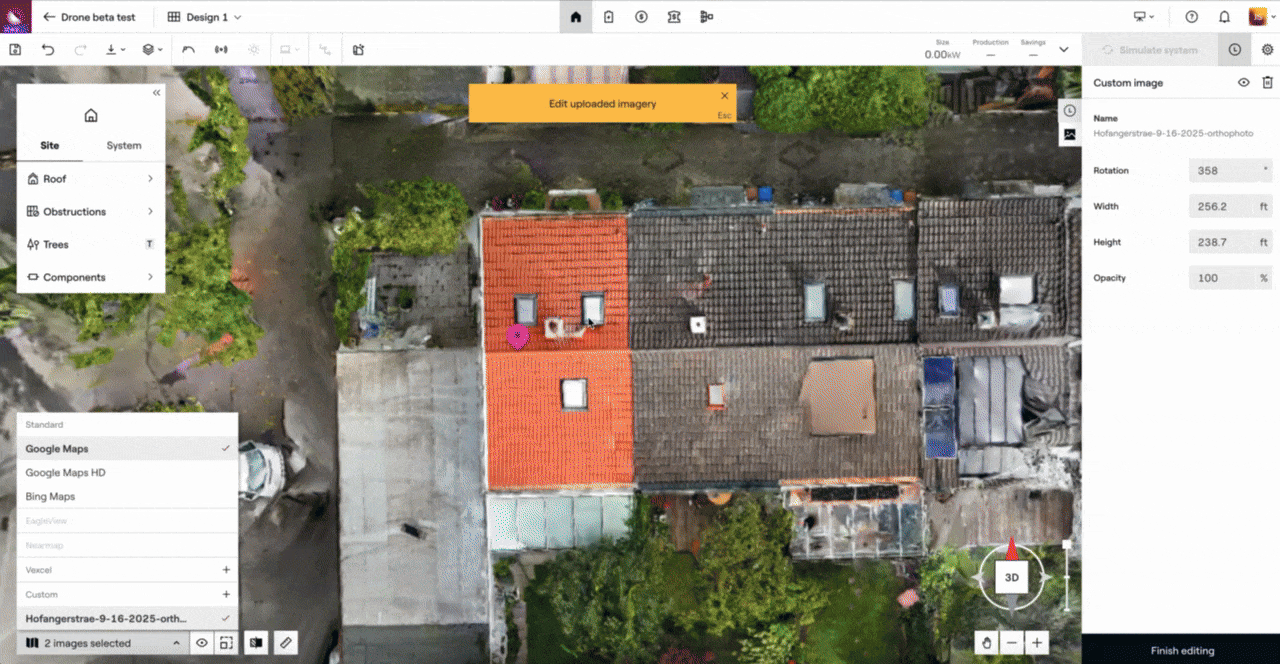

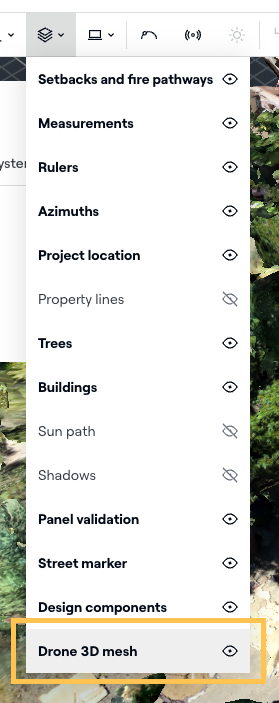

Note : Les concepteurs en mode Conception auront accès à l’image de la carte (menu déroulant carte > « Image de drone ») et au modèle de surface (LIDAR > Source > Personnalisé) dans tout design d’un projet avec des images de drone traitées. Voir Comment importer des images personnalisées (y compris des images de drone) pour plus d’informations.
Utilisation d’images LIDAR et de cartes de drone pré-traitées (tiers)
Aurora prend également en charge le téléchargement de vos propres données de drone pré-traitées provenant de logiciels tiers. Vous pouvez télécharger manuellement :
- Une « orthophoto » de carte de drone personnalisée (GeoTIFF) en tant qu’image personnalisée. L’image doit s’échelonner automatiquement en fonction des données GPS contenues dans le fichier. (Taille maximale du fichier : 200 Mo)
Un LIDAR personnalisé (« Modèle numérique de surface » - DSM). Dans l’inspecteur LIDAR, cliquez sur « Télécharger DSM ». (Taille maximale du fichier : 250 Mo)
Limitations connues
Quelques cas où les résultats de la cartographie par drone peuvent ne pas répondre aux attentes - il s’agit de limites physiques de la photogrammétrie, non spécifiques à Aurora :
- Arbres feuillus nus (hiver) : les branches sans feuilles ne réfléchissent pas assez le signal pour une reconstruction précise. La modélisation manuelle des arbres en mode Conception est la solution standard.
- Couverture neigeuse importante : la neige masque les bords des toits et les caractéristiques du sol.
- Surfaces de toit très sombres ou très réfléchissantes : peuvent produire des lacunes dans le modèle de surface.
FAQ
Q : Qu’est-ce que la cartographie par drone ?
R : La cartographie par drone transforme les images brutes de drone en un LIDAR personnalisé et une image de carte vue du dessus à l’échelle. Elle capture l’élévation et la géométrie des toits, du terrain et des structures environnantes. Ce résultat est utilisé pour soutenir des flux de travail de conception et de modélisation précis.
Q : Quels types de drones sont nécessaires ?
R : Vous aurez besoin d’un drone qui prend des images avec positionnement GPS. Cela inclut le DJI Mini 3, DJI Air 2S, DJI Mavic 3 pour n’en nommer que quelques-uns.
Q : Qui peut télécharger et traiter les images de drone ?
R : Tout utilisateur ayant accès au mode Conception et les permissions d’édition de projet peut télécharger et traiter des données de drone.
Note : La cartographie par drone est disponible sur les comptes du plan Enterprise. Les comptes des plans Basic et Premium (licence en libre-service) n’ont pas actuellement accès à cette fonctionnalité — contactez votre équipe de compte pour en savoir plus sur la mise à niveau.
Q : Les données de drone remplacent-elles les images standard ?
R : Non. Les données de drone complètent les images standard et peuvent être activées ou désactivées selon les besoins.
Q : Les données de drone sont-elles utilisées automatiquement dans tous les designs ?
R : Les données de drone sont disponibles à l’utilisation une fois traitées, mais les concepteurs peuvent choisir comment et quand s’y fier lors de la modélisation.
Q : Puis-je télécharger mes propres images de drone pré-traitées à l’aide d’un logiciel tiers dans mon design Aurora ?
R : Oui ! Si vous avez déjà cartographié vos images brutes de drone dans un logiciel séparé, vous pouvez télécharger une image de carte personnalisée et un LIDAR dans votre design Aurora. Voir ci-dessus.
Q. Pourquoi le traitement de mes images a-t-il échoué ?
R. Les raisons les plus courantes pour lesquelles le traitement des images peut échouer sont :
- Pas assez d’images. Un minimum de 10 images est requis.
- Chevauchement insuffisant
- Les images ne contiennent pas de données GPS
- La zone du site est en dehors des limites de traitement supportées (ex : l’épingle de votre projet est trop éloignée de l’adresse de la propriété)
