La modélisation des obstructions sur votre toit dans votre conception 3D est une étape cruciale qui peut avoir un impact significatif sur le placement des panneaux solaires et la performance globale du système. En représentant avec précision des éléments tels que les cheminées, les évents et les puits de lumière, vous vous assurez que votre conception évite les problèmes d'ajustement, d'ombrage et respecte les marges de sécurité.
Dans cet article, nous couvrirons :
Ajouter des obstructions

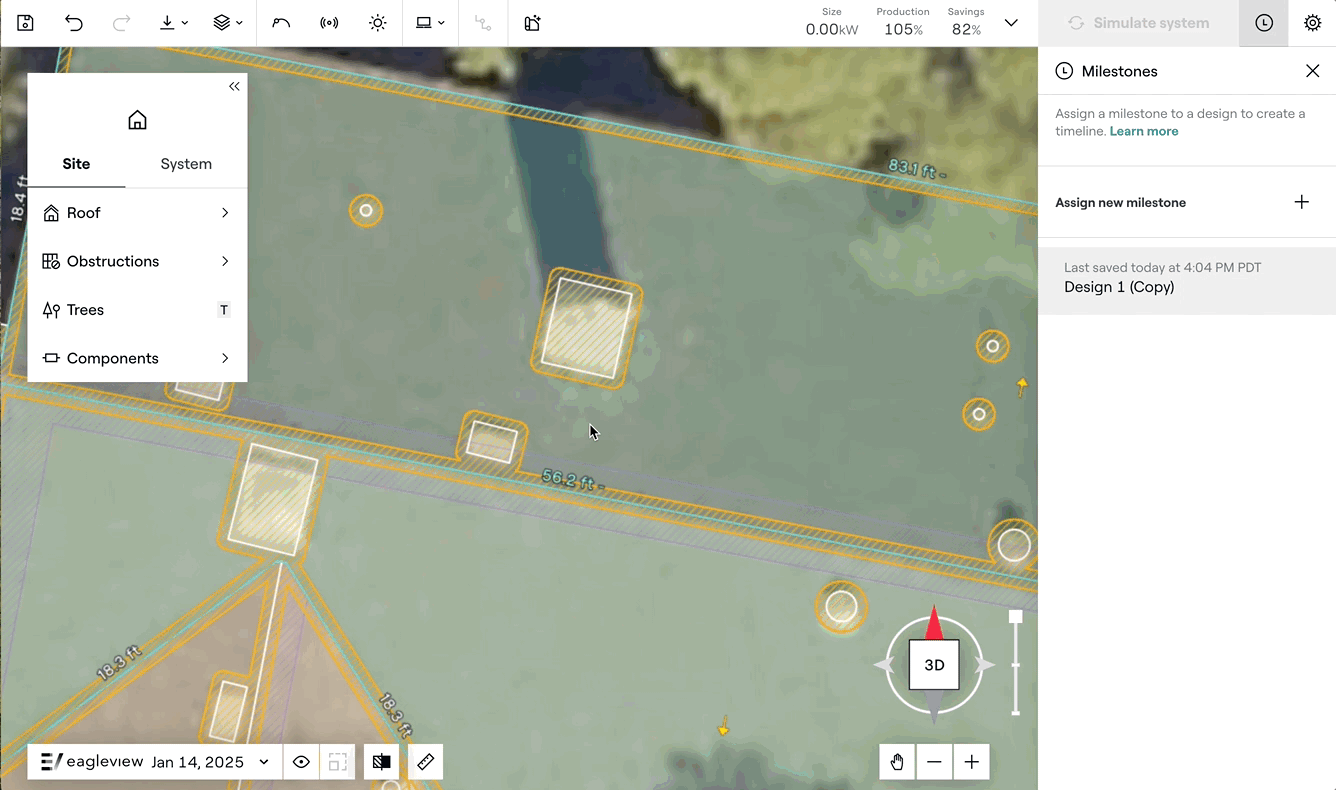

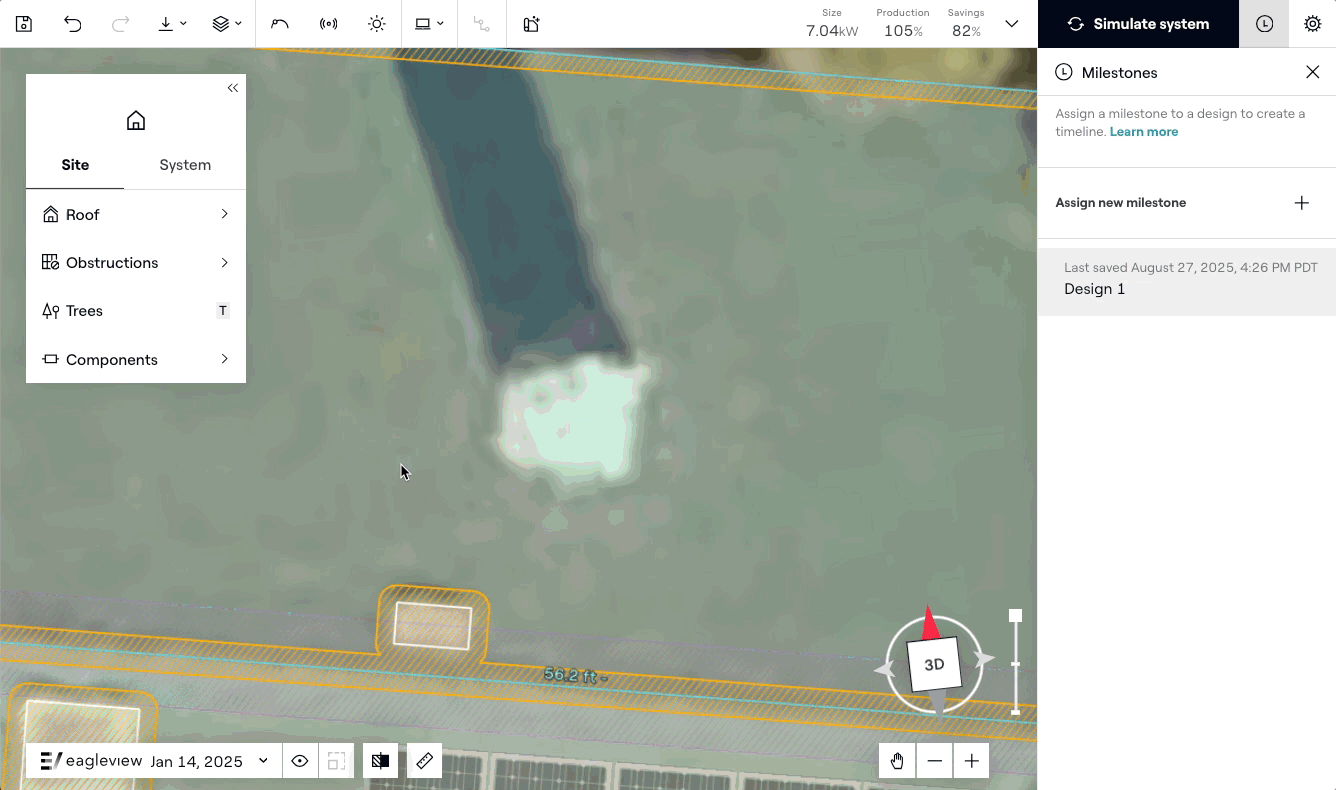

Pour dessiner une nouvelle obstruction en mode Conception, allez dans Site > Obstructions, puis sélectionnez le type d'obstruction. Dessinez l'obstruction pour l'aligner avec l'imagerie cartographique et ajustez la hauteur pour correspondre aux données LIDAR. Répétez ce processus pour chaque obstruction du toit.

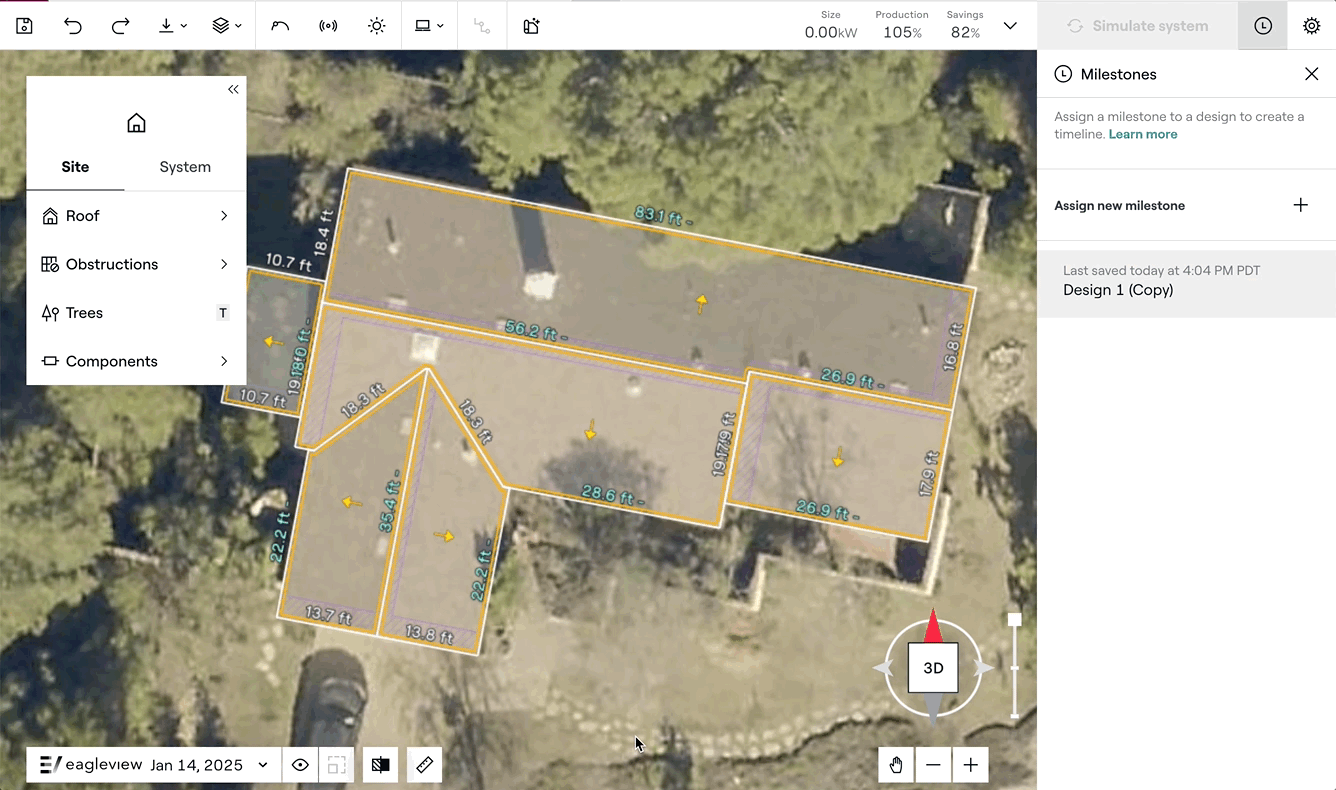

Si vous avez Aurora AI activé dans votre compte, vous pouvez également utiliser Obstructions IA pour détecter automatiquement toutes les obstructions sur votre modèle 3D de toit.
Note : Les obstructions seront déjà détectées si vous avez utilisé AI Smartroof ou AI Roof faces.
Modifier des obstructions

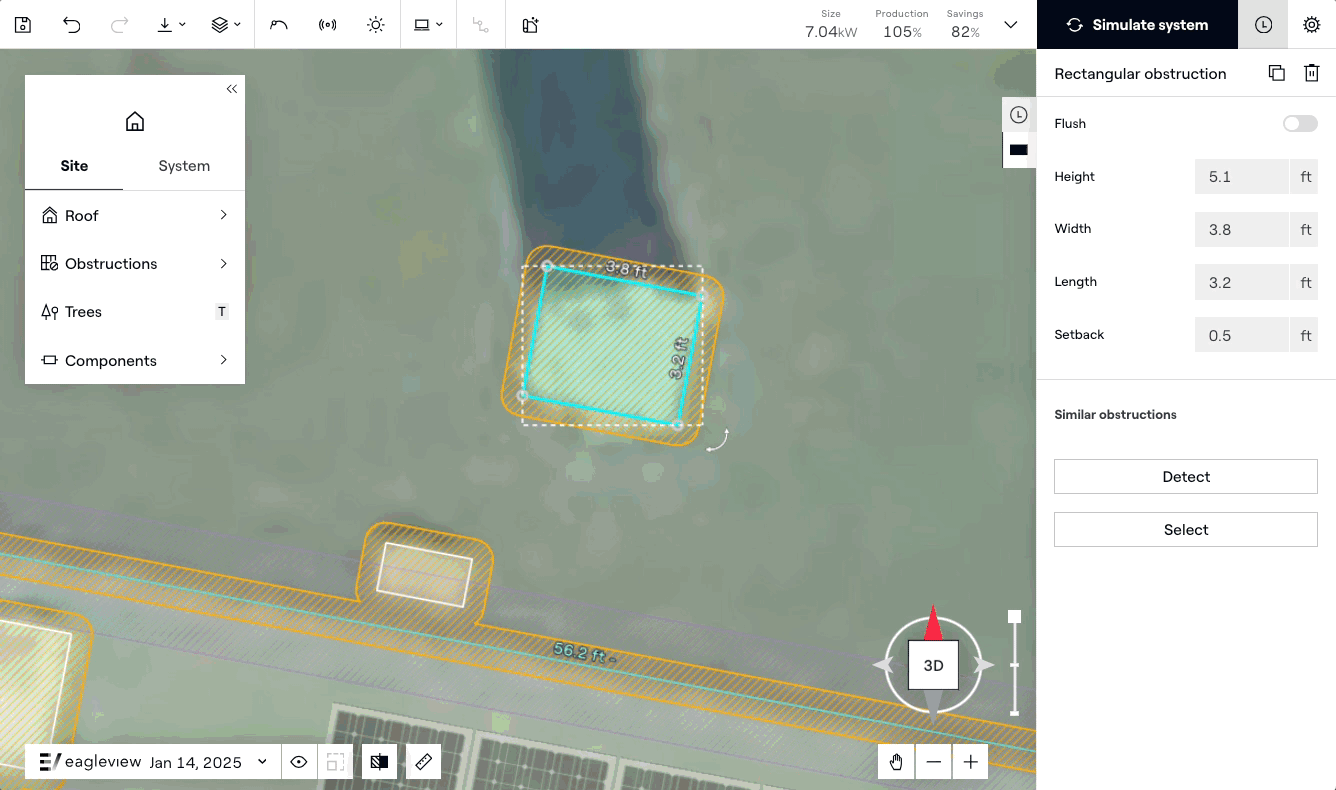

Cliquez sur n'importe quelle obstruction pour voir ses mesures.
Dans l'inspecteur du menu de droite, vous pouvez saisir les valeurs de hauteur, largeur, longueur et diamètre (pour les obstructions circulaires) ou utiliser le curseur pour ajuster les mesures.
Vous pouvez également cliquer et faire glisser les nœuds de l'obstruction pour modifier les dimensions.
Pour faire pivoter une obstruction, cliquez et faites glisser l'icône de flèche courbée.
Supprimer des obstructions

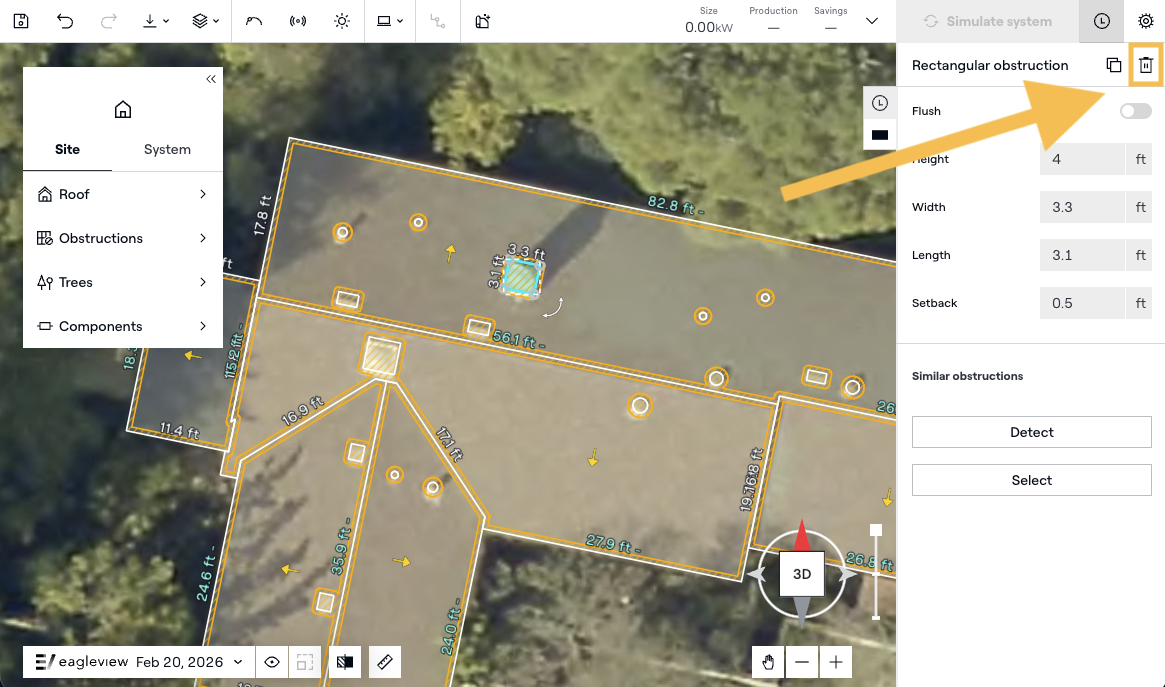

Pour supprimer une obstruction, cliquez dessus pour la sélectionner, puis appuyez sur Suppr sur votre clavier. Une autre option consiste à cliquer sur l'icône de la corbeille dans l'inspecteur d'obstruction.
Note : La suppression d'une obstruction vous obligera à relancer le calcul d'irradiance pour refléter l'ombrage mis à jour.
FAQ
Q : Les obstructions sont-elles prises en compte lors du calcul de l'irradiance et de la production ?
R : Oui, chaque obstruction impacte l'analyse d'ombrage. Ajouter ou modifier des obstructions vous obligera à relancer le calcul d'irradiance pour garantir des estimations précises.
Q : Est-il possible de placer des panneaux solaires sur des obstructions ?
R : Le placement manuel des modules ou l'utilisation d'AutoDesigner évitera le chevauchement des obstructions. Vous verrez une erreur de validation si cela se produit.
Q : Les utilisateurs peuvent-ils modifier les obstructions de toit en mode Vente ?
R : Non, cela n'est possible qu'en mode Conception.
