La découpe LIDAR vous permet de supprimer directement les arbres et d’autres zones de votre ombrage LIDAR en mode Conception. Utilisez-la pour modéliser la performance d’un système sans les arbres, corriger un LIDAR obsolète ou exclure des structures et des obstacles qui n’affectent plus le site sans avoir à redessiner manuellement chaque arbre, structure ou obstacle restant.
Dans cet article :
- Avant de commencer
- Ce que vous pouvez supprimer
- Comment supprimer une zone de l’ombrage LIDAR
- Comment modifier ou supprimer une découpe
- FAQ
- Articles connexes
Avant de commencer
- L’ombrage LIDAR doit être activé et les données LIDAR doivent être disponibles pour le projet.
- Vous devez avoir la permission de modifier le site. C’est la même permission utilisée pour d’autres actions LIDAR comme les décalages et les changements de source. Si vous pouvez modifier le LIDAR aujourd’hui, vous pouvez utiliser la découpe LIDAR.
- Vous créez et modifiez les découpes uniquement en mode Conception.
Ce que vous pouvez supprimer
Une découpe peut exclure n’importe quelle région du modèle de surface LIDAR, pas seulement les arbres. Les usages courants incluent :
- Les arbres et autres végétations
- Les structures qui n’existent plus sur le site
- Les obstacles temporaires
- Les données LIDAR inexactes ou obsolètes
Aurora recalcule l’ombrage comme si ces zones n’étaient pas présentes, vous évitant ainsi de redessiner manuellement ce qui reste.
Comment supprimer une zone de l’ombrage LIDAR
- Ouvrez votre conception en mode Conception et activez le LIDAR.
- Vérifiez que l’ombrage LIDAR est activé et que le LIDAR est aligné avec vos images.
- Sélectionnez l’outil Découpe.

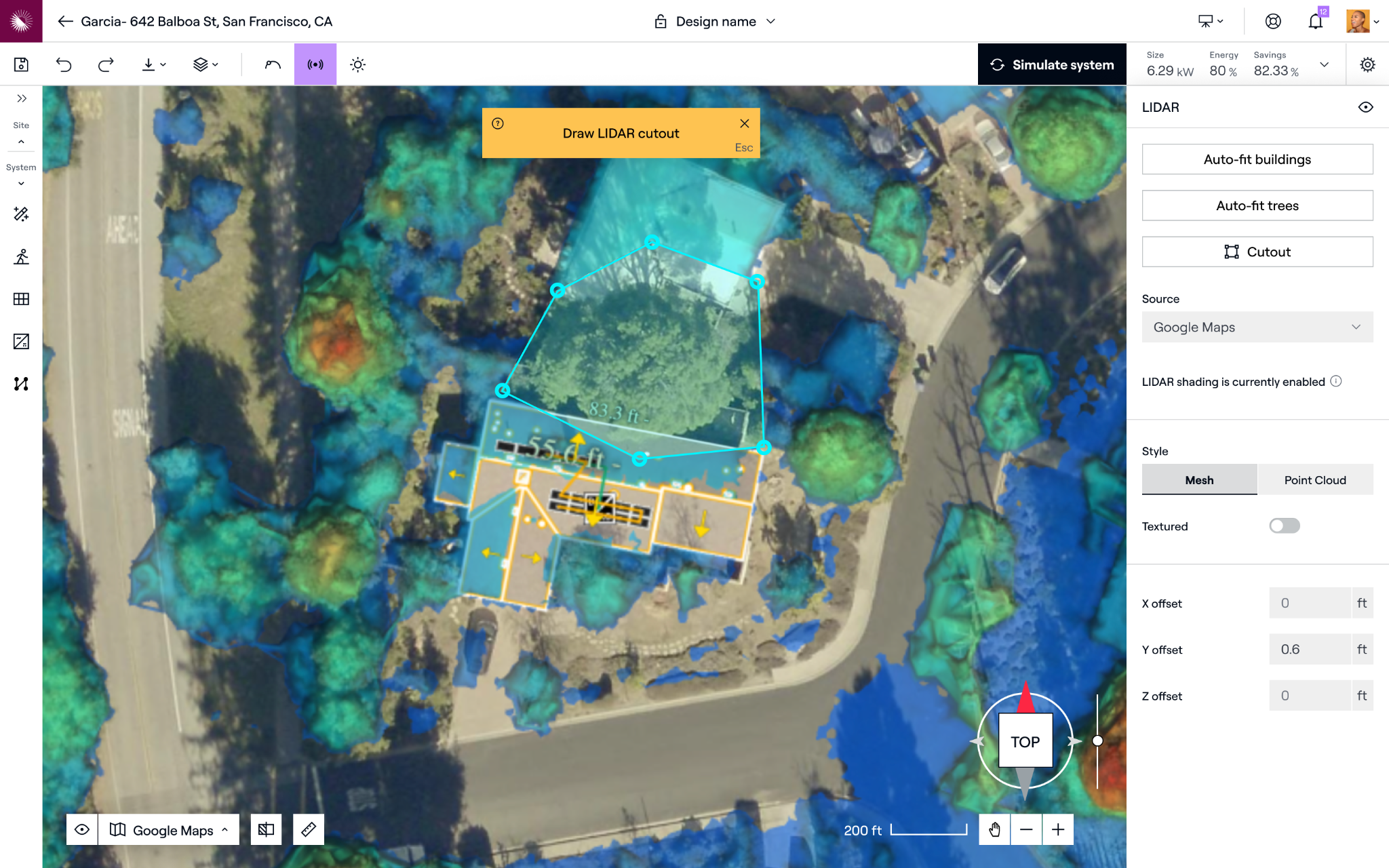

- Dessinez une forme autour de l’arbre ou de la zone que vous souhaitez supprimer du maillage LIDAR.
- Ajustez la forme pour qu’elle couvre uniquement la zone que vous voulez exclure.
- Cliquez sur Exécuter dans la carte d’irradiance ou la simulation de performance pour voir les résultats avec la zone supprimée.
Remarque : Répétez ces étapes pour ajouter autant de découpes que nécessaire sur le site.
Résultat : La zone que vous avez délimitée est exclue du maillage LIDAR, donc Aurora calcule l’ombrage et la performance comme si ces arbres ou obstacles avaient disparu, tandis que le reste de votre ombrage LIDAR reste intact.
Comment modifier ou supprimer une découpe
- Sélectionnez une découpe pour la redimensionner ou la remodeler en faisant glisser ses points pour ajuster la limite.
- Pour supprimer une découpe, sélectionnez-la puis supprimez-la.
Important : Modifier ou supprimer une découpe invalide vos résultats d’irradiance et de performance existants. Relancez la simulation pour que vos résultats reflètent le LIDAR actuel.
Remarque : Les découpes sont en lecture seule en dehors du mode Conception. Elles s’affichent mais ne peuvent pas être modifiées en mode Vente.
FAQ
Dois-je désactiver l’ombrage LIDAR pour supprimer des arbres ?
Non. C’est justement l’utilité de la découpe LIDAR. Vous gardez l’ombrage LIDAR activé et ne supprimez que les zones que vous ne voulez pas prendre en compte.
Puis-je utiliser cela uniquement pour les arbres ?
Non. Une découpe peut exclure n’importe quelle région du modèle de surface LIDAR : arbres, structures disparues, obstacles temporaires ou données inexactes.
Puis-je utiliser cela en mode Vente ?
Non. La découpe LIDAR est une fonctionnalité du mode Conception. Les découpes que vous créez apparaissent en lecture seule dans la vue de conception en mode Vente.
Que se passe-t-il pour ma simulation lorsque je modifie une découpe ?
Modifier ou supprimer une découpe invalide vos résultats d’irradiance et de performance existants, vous devez donc relancer la simulation. Cela garantit que les résultats sont précis par rapport au LIDAR actuel.
La suppression d’une zone supprime-t-elle définitivement les données LIDAR ?
Non. Les découpes sont des couches modifiables. Vous pouvez les remodeler ou les supprimer à tout moment, et les données LIDAR sous-jacentes ne sont pas modifiées.
Puis-je modifier directement le nuage de points LIDAR ?
Non. La découpe LIDAR supprime uniquement des zones. Elle ne prend pas en charge la modification directe du nuage de points.
Un financier peut-il confirmer si le LIDAR a été modifié ?
Oui. Deux champs de l’API du résumé de conception — lidar_shading_enabled et lidar_has_areas_removed — permettent aux partenaires financiers et TPO de confirmer quelle méthode d’ombrage a été utilisée et si le LIDAR a été modifié, sans examen manuel.
