Lors de la conception manuelle d'un modèle de site, vous pouvez utiliser l'option Modifier la face du toit pour modifier les paramètres de la conception de votre toit. Une fois qu'un contour de toit est dessiné avec l'outil SmartRoof, vous entrez automatiquement dans le mode d'édition de toit. En mode édition de toiture, vous pouvez dépiler une surface de toiture, modifier les paramètres de la toiture (inclinaison/pente, hauteur des bords et longueur de la toiture) et ajouter des plis et des lucarnes à la structure.

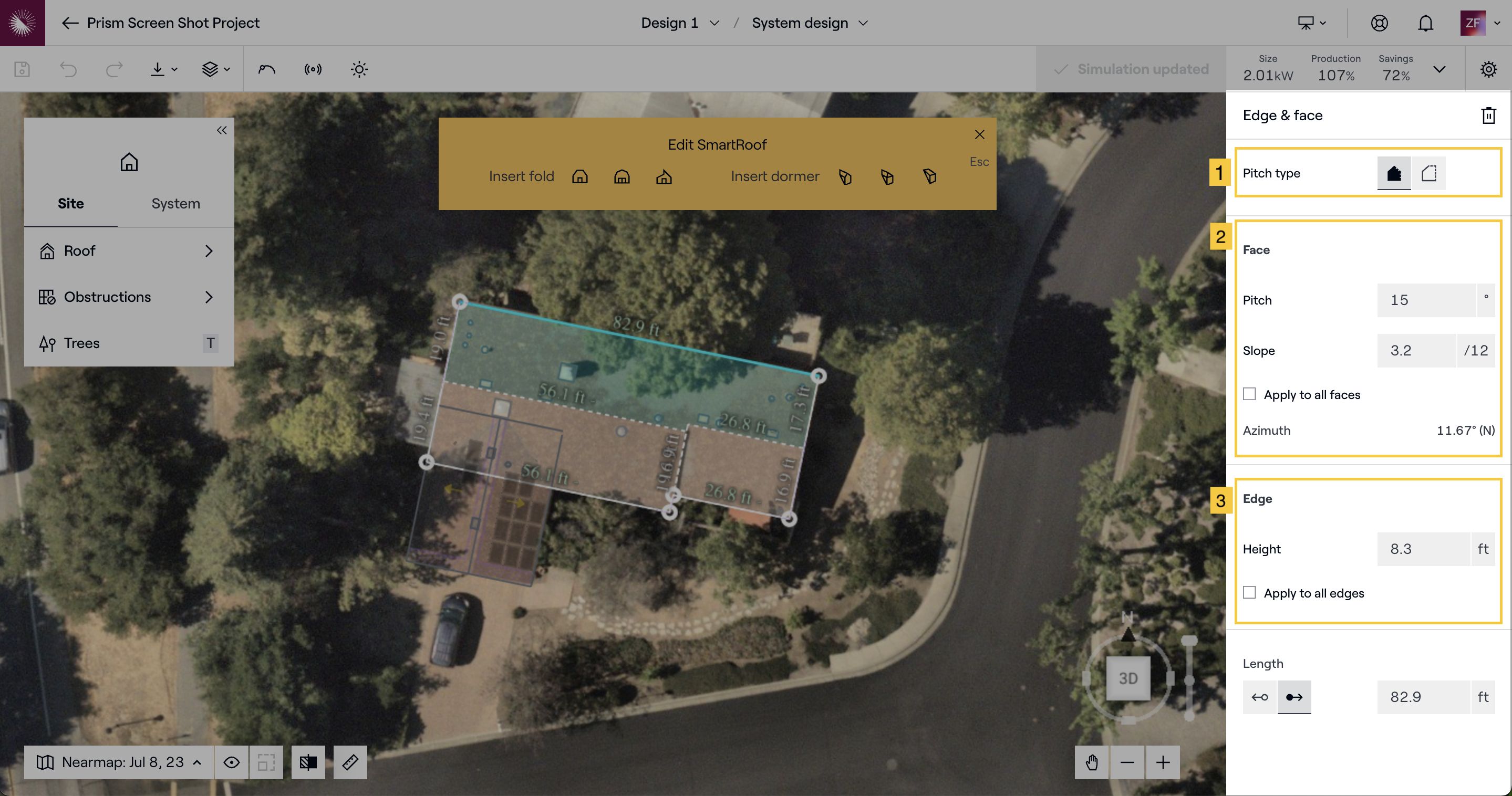

Bord & menu de la face
Une fois qu'un contour est dessiné avec l'outil SmartRoof, vous entrez automatiquement dans le mode d'édition du toit. Vous pouvez également cliquer avec le bouton gauche de la souris sur la section du toit pour ouvrir le menu edge & face à droite.
- En mode d'édition du toit, cliquez avec le bouton gauche de la souris sur la partie du toit que vous souhaitez démonter. Cliquez ensuite sur le bouton "unpitch" dans le menu de la face du bord & à droite. Vous pouvez également appuyer sur la touche "effacer" ou "retour en arrière" de votre clavier une fois que vous avez sélectionné la section du toit.
- Vous pouvez régler la hauteur dans le même menu. En règle générale, si le plan du toit apparaît plus grand que sur l'image satellite, l'inclinaison devra être augmentée et vice versa si le plan du toit apparaît plus petit.
- Modification de la hauteur des bordures - comme pour la modification de l'inclinaison, il faut d'abord utiliser des images supplémentaires pour déterminer la hauteur des avant-toits. Vous pouvez ensuite ajuster la valeur de la hauteur de l'arête (avant-toit) dans le menu des arêtes et des faces (commun pour les maisons à boîtes de sel).

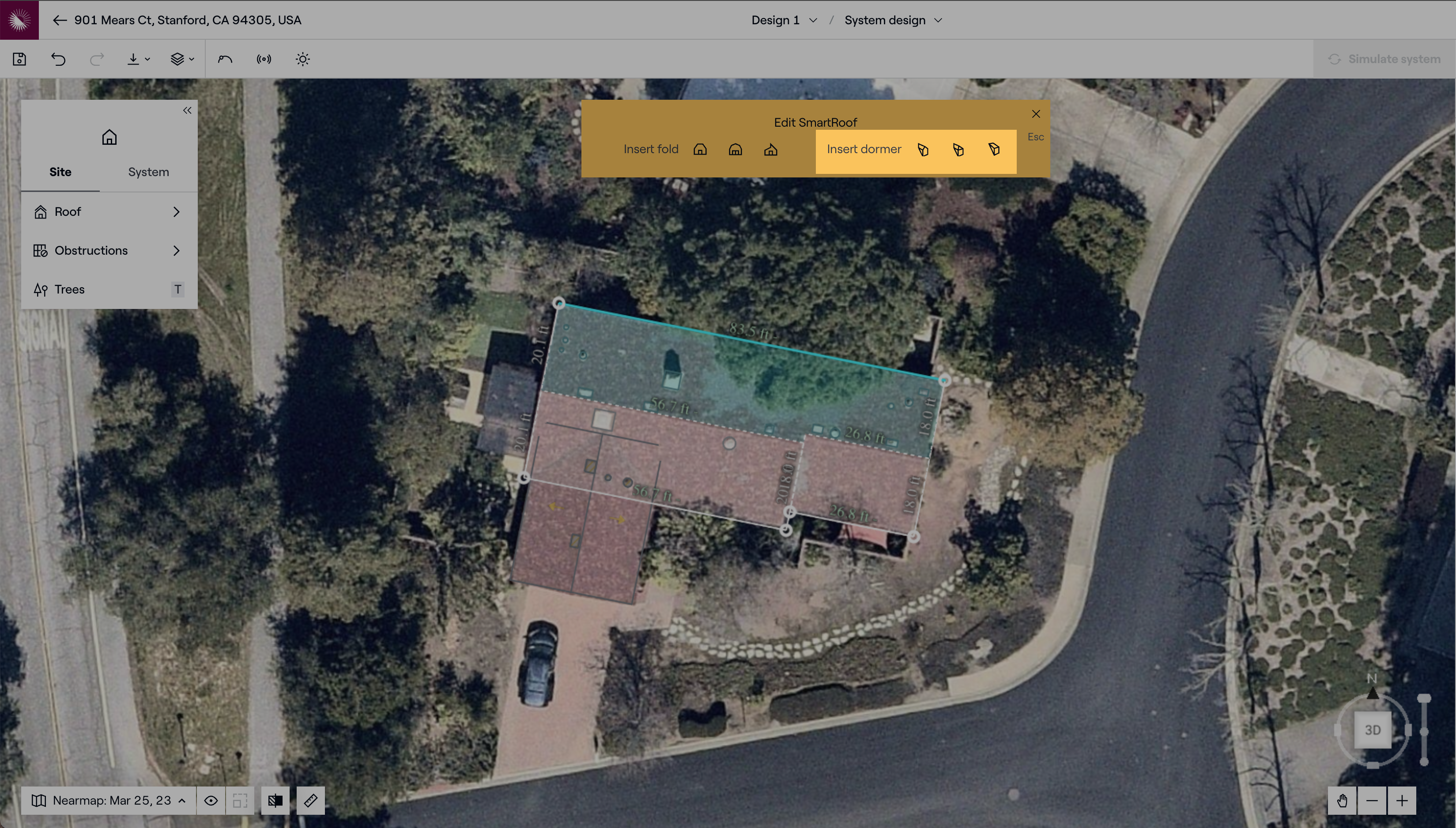

Lucarnes
A Aurora, les lucarnes sont classées en fonction du nombre de pentes. Aurora vous offre la possibilité d'ajouter trois types de lucarnes différentes :
-
Lucarne de l'abri
- Lucarne à un versant
-
Lucarne à pignon
- Lucarne à deux pentes
-
Lucarne en croupe
- Lucarne à trois pentes
Cliquez avec le bouton gauche de la souris pour sélectionner la lucarne et déplacez votre curseur sur votre structure. La lucarne s'adapte automatiquement à l'azimut ou à la direction de la pente du toit. Cliquez avec le bouton gauche de la souris pour placer la lucarne à l'intersection du faîte de la lucarne et de la pente du toit. Cliquez avec le bouton gauche de la souris et faites glisser les nœuds externes de la lucarne pour les redimensionner.

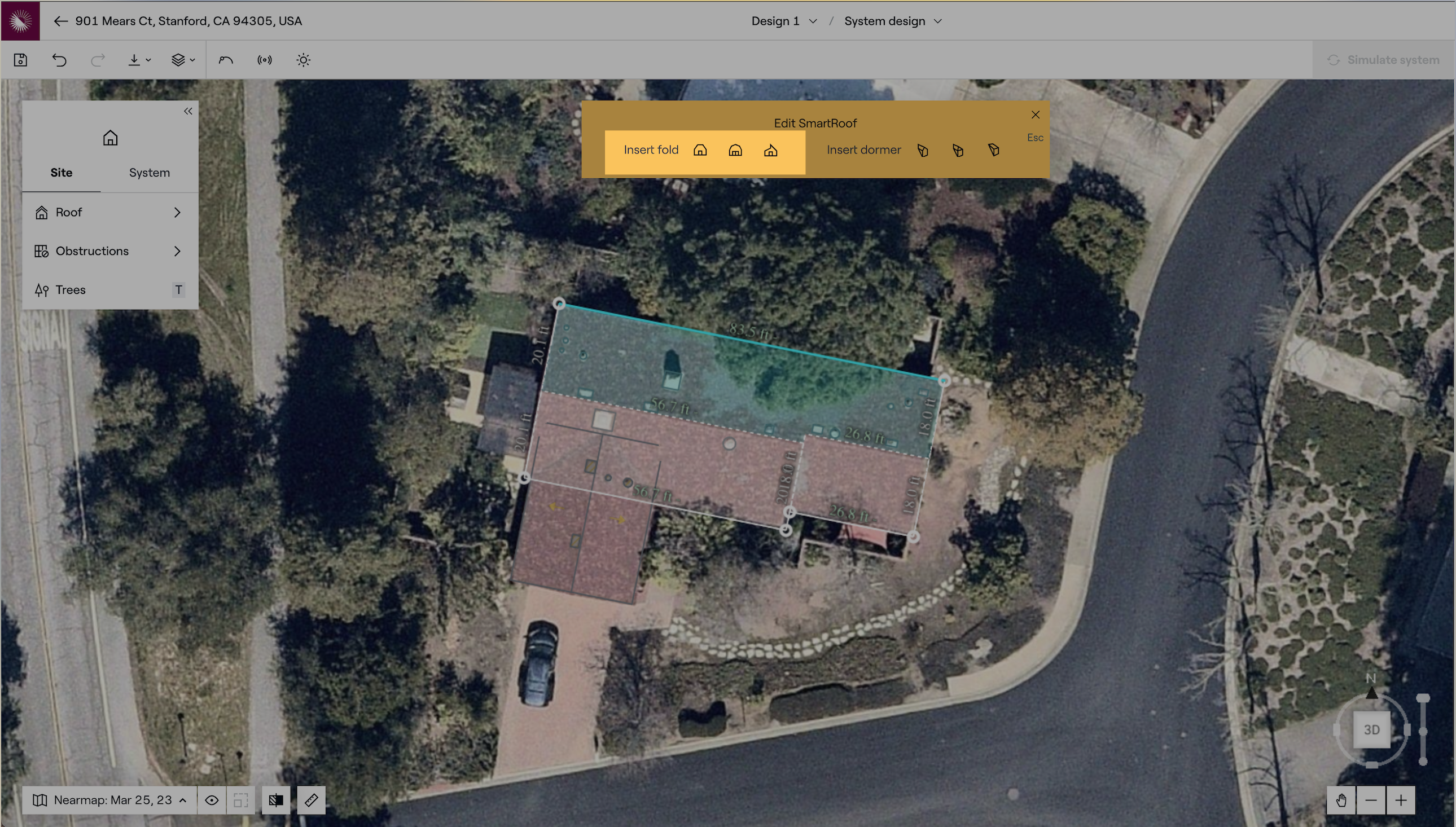

Plis
Vous pouvez ajouter des plis à votre structure dans le mode d'édition du toit. Aurora vous offre la possibilité d'ajouter trois types de plis différents :
-
Pli plat
- Utilisé lorsqu'une structure en pente a une partie supérieure plate au lieu d'une crête.
-
Pli piqué
- Utilisé en cas de changement d'inclinaison d'un pan de toit.
-
Pli vertical
- Utilisé pour créer un toit de type pignon hollandais
Cliquez avec le bouton gauche de la souris sur le type de pli que vous souhaitez insérer. Déplacez votre curseur sur le toit et cliquez avec le bouton gauche de la souris pour le placer.
