Nous recommandons de suivre ces conseils lors de l’utilisation de l’outil SmartRoof.
- Cliquez sur Vue fractionnée pour activer la Carte ou la Vue rue afin d’obtenir des informations sur le toit (inclinaison du toit, profil du toit, obstacles, menaces d’ombre). En Vue carte, vous pouvez faire pivoter la vue en angle pour voir plus de profil du toit.

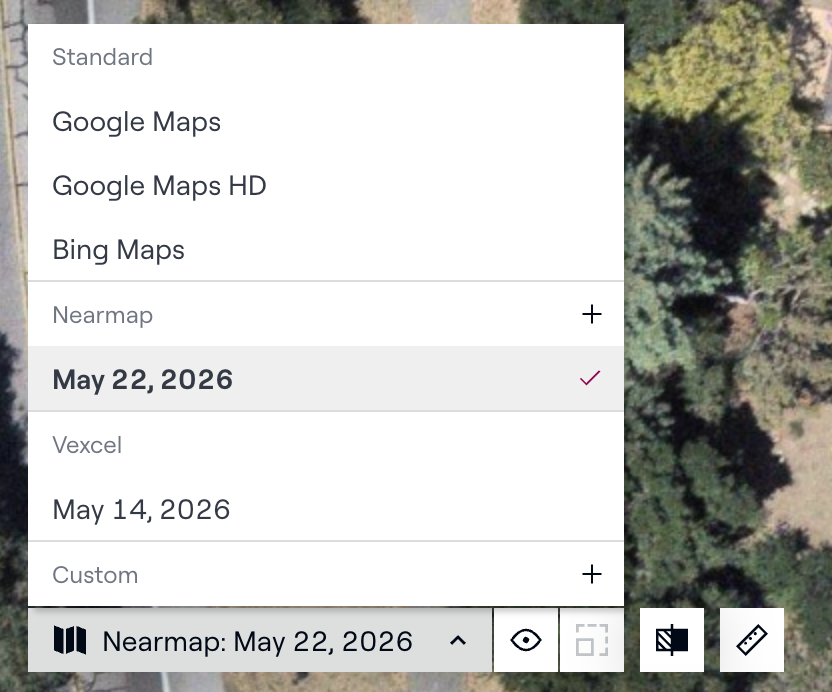

- Utilisez des sources d’imagerie supplémentaires (Bing, Google, Vexcel, Nearmap) si l’image par défaut est déformée ou floue. Vous pouvez aussi téléverser vos propres images.
-
Agrandissez l’image satellite si vous avez besoin de voir plus de la zone environnante en déplaçant votre curseur en dehors du bord de l’imagerie satellite et en cliquant gauche pour agrandir. Notez que cela ne fonctionne que pour les images Bing et Google.
Pour activer l’outil SmartRoof, cliquez sur SmartRoof dans le menu Site.En raccourci, vous pouvez aussi appuyer sur la touche R de votre clavier. Si vous êtes sur un projet résidentiel, cela sélectionnera par défaut un toit à pente et sur un projet commercial, un toit plat.
-
Cliquez gauche sur un coin du toit pour placer votre premier nœud. Lors du placement de votre deuxième nœud, alignez votre ligne parallèlement à la structure du toit visible sur l’imagerie satellite.
- Une fois vos deux premiers nœuds placés, suivez les lignes pointillées orange pour bénéficier de l’effet d’accrochage à 90 degrés.
Mode Édition du Toit
- Une fois le contour dessiné avec l’outil SmartRoof, vous entrez automatiquement en mode Édition du toit. En mode Édition du toit, vous pouvez désincliner une surface de toit, modifier les paramètres du toit (inclinaison/pente, hauteur du bord, et longueur du toit) et ajouter des plis et des lucarnes à la structure. Cliquez gauche sur la section du toit pour ouvrir le menu BORD & FACE à droite.
Incliner/Désincliner les toits
-
En mode Édition du toit, cliquez gauche sur la section du toit que vous souhaitez désincliner. Puis cliquez sur le bouton désincliner dans le menu BORD & FACE à droite (vous pouvez aussi appuyer sur suppr ou retour arrière de votre clavier une fois la section du toit sélectionnée).
Modification des lignes internes
-
Si vous avez dessiné la structure et que les lignes internes ne correspondent pas à l’imagerie satellite, il y a trois façons de modifier les lignes internes :
- Modifier l’Inclinaison/Pente - Familiarisez-vous d’abord avec le site en regardant la Vue carte et la Vue rue ou le LIDAR pour déterminer l’inclinaison/pente du toit. L’inclinaison peut être ajustée dans les propriétés Bord & Face à droite.
-
Modifier la Hauteur du bord - De façon similaire à la modification de la pente, utilisez d’abord des images supplémentaires pour déterminer la hauteur des avant-toits. Vous pouvez ensuite ajuster la valeur de la Hauteur du Bord (avant-toit) dans le menu Bord et Face.
- Déplacer les lignes internes - Maintenez le clic gauche et faites glisser les lignes extérieures pour modifier les lignes internes afin qu’elles correspondent à l’imagerie satellite. Faire glisser les lignes internes elles-mêmes modifiera la hauteur du bord, donc soyez prudent.
Soyez attentif aux images déformées ou biaisées. Utilisez toujours des sources d’images supplémentaires comme la Vue carte et Vue rue pour vous assurer que vous dessinez correctement votre modèle.
- Modifier l’Inclinaison/Pente - Familiarisez-vous d’abord avec le site en regardant la Vue carte et la Vue rue ou le LIDAR pour déterminer l’inclinaison/pente du toit. L’inclinaison peut être ajustée dans les propriétés Bord & Face à droite.
Lucarnes
- En mode Édition du toit, vous pouvez sélectionner la bannière verte pour insérer une Lucarne dans votre structure. Dans Aurora, les lucarnes sont classées selon le nombre de pentes :
- Cliquez gauche pour sélectionner la Lucarne et déplacez votre curseur sur votre structure. La lucarne s’alignera automatiquement sur l’azimut ou la direction de la pente du toit. Cliquez gauche pour placer la lucarne à l’intersection de l’arête de la lucarne et de la pente du toit. Cliquez gauche et faites glisser les nœuds externes de la lucarne pour redimensionner.
- Par défaut, les lucarnes dessinées avec l’outil SmartRoof n’affichent pas les retraits. Vous pouvez afficher les retraits en cliquant sur l’icône d’engrenage « paramètres » en haut à droite, puis en activant l’option « Appliquer sur les lucarnes ».
- Conversion d’une Lucarne en toit - Si vous souhaitez ajouter des modules à la Lucarne ou effectuer d’autres ajustements sur la hauteur et la pente, nous recommandons de cliquer sur le bouton Convertir en toit dans le menu Lucarne à droite. En convertissant la Lucarne en toit, elle devient une structure indépendante et les retraits s’affichent automatiquement.
Plis
Comme pour les Lucarnes, vous pouvez ajouter des Plis à votre structure en mode Édition du toit. Aurora vous offre la possibilité d’ajouter trois types différents de Plis :
- Cliquez gauche sur le type de Plis que vous souhaitez insérer. Déplacez votre curseur sur le toit et cliquez gauche pour placer.
Pour plus de conseils sur l’outil SmartRoof, assurez-vous de vous inscrire aux cours de Aurora Academy.
