Nous vous recommandons de suivre ces conseils lorsque vous utilisez l'outil SmartRoof.

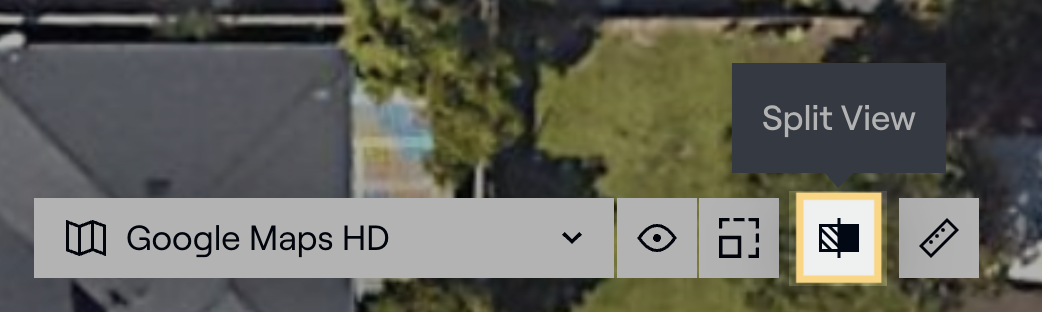

- Cliquez sur Split View pour activer la carte ou Street View afin d'obtenir des informations sur le toit (inclinaison du toit, profil du toit, obstructions, menaces d'ombrage). En vue cartographique, vous pouvez faire pivoter la vue en angle pour mieux voir le profil du toit.

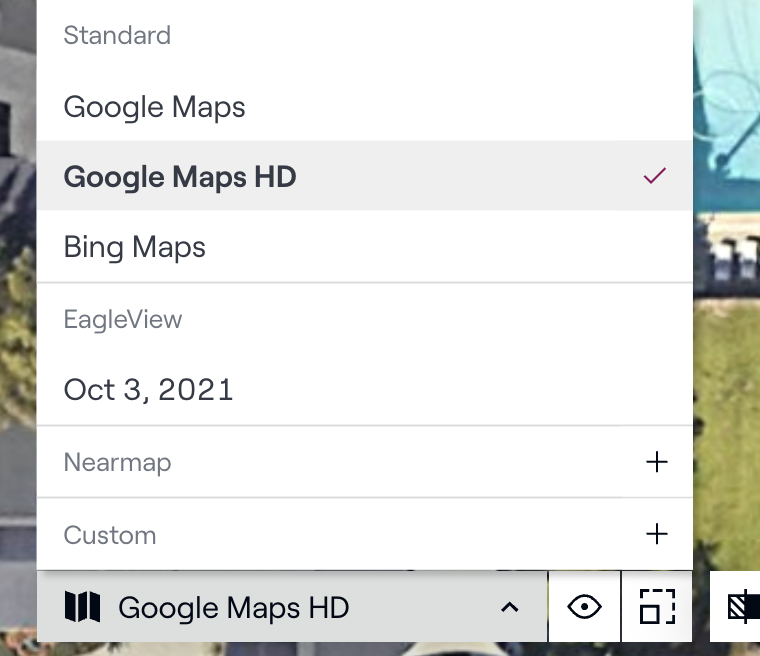

- Utilisez des sources d'images supplémentaires (Bing, Google, Eagleview, Nearmap) si l'image par défaut est faussée ou floue. Vous pouvez également télécharger vos propres images.
- Développez l'image satellite si vous souhaitez voir une plus grande partie de la zone environnante en déplaçant votre curseur à l'extérieur du bord de l'image satellite et en cliquant avec le bouton gauche de la souris pour développer l'image. Notez que cela ne fonctionne que pour les images de Bing et de Google.

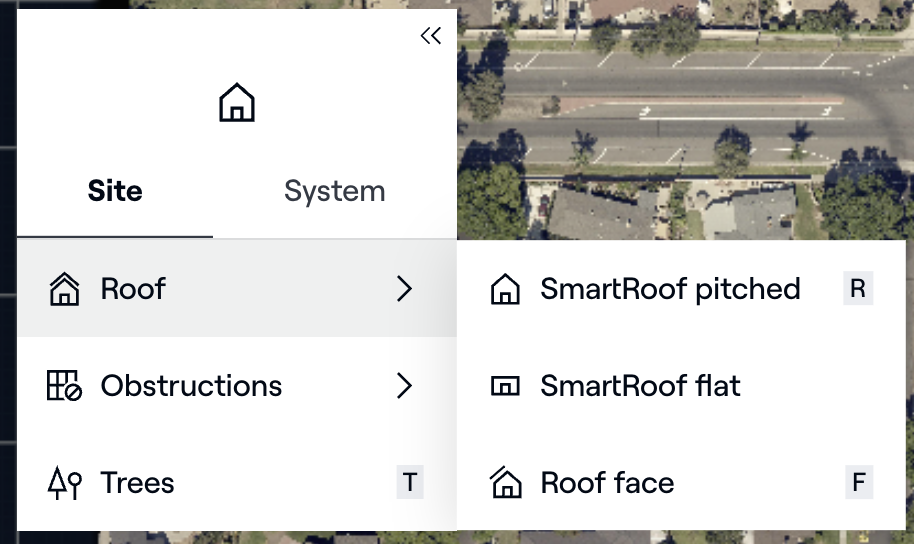

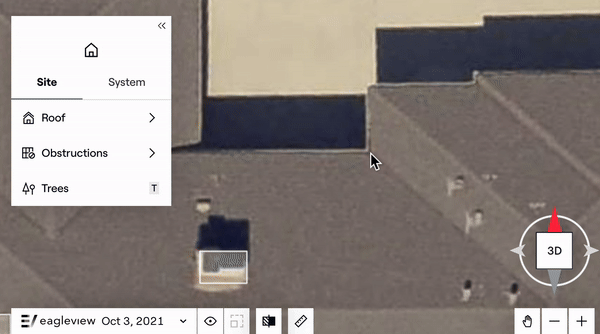

Pour activer l'outil SmartRoof, cliquez sur SmartRoof dans le menu Site.
Comme raccourci, vous pouvez également appuyer sur la touche R de votre clavier. Si vous êtes dans un projet résidentiel, il s'agira par défaut d'un toit en pente et dans un projet commercial, il s'agira par défaut d'un toit plat.
- Cliquez avec le bouton gauche de la souris sur un coin du toit pour placer votre premier nœud. Lorsque vous placez votre deuxième nœud, veillez à ce que votre ligne soit parallèle à la structure du toit sur l'image satellite.
- Une fois que vous avez placé vos deux premiers nœuds, suivez les lignes en pointillés orange pour permettre l'effet d'encliquetage à 90 degrés.
Modifier le mode de couverture

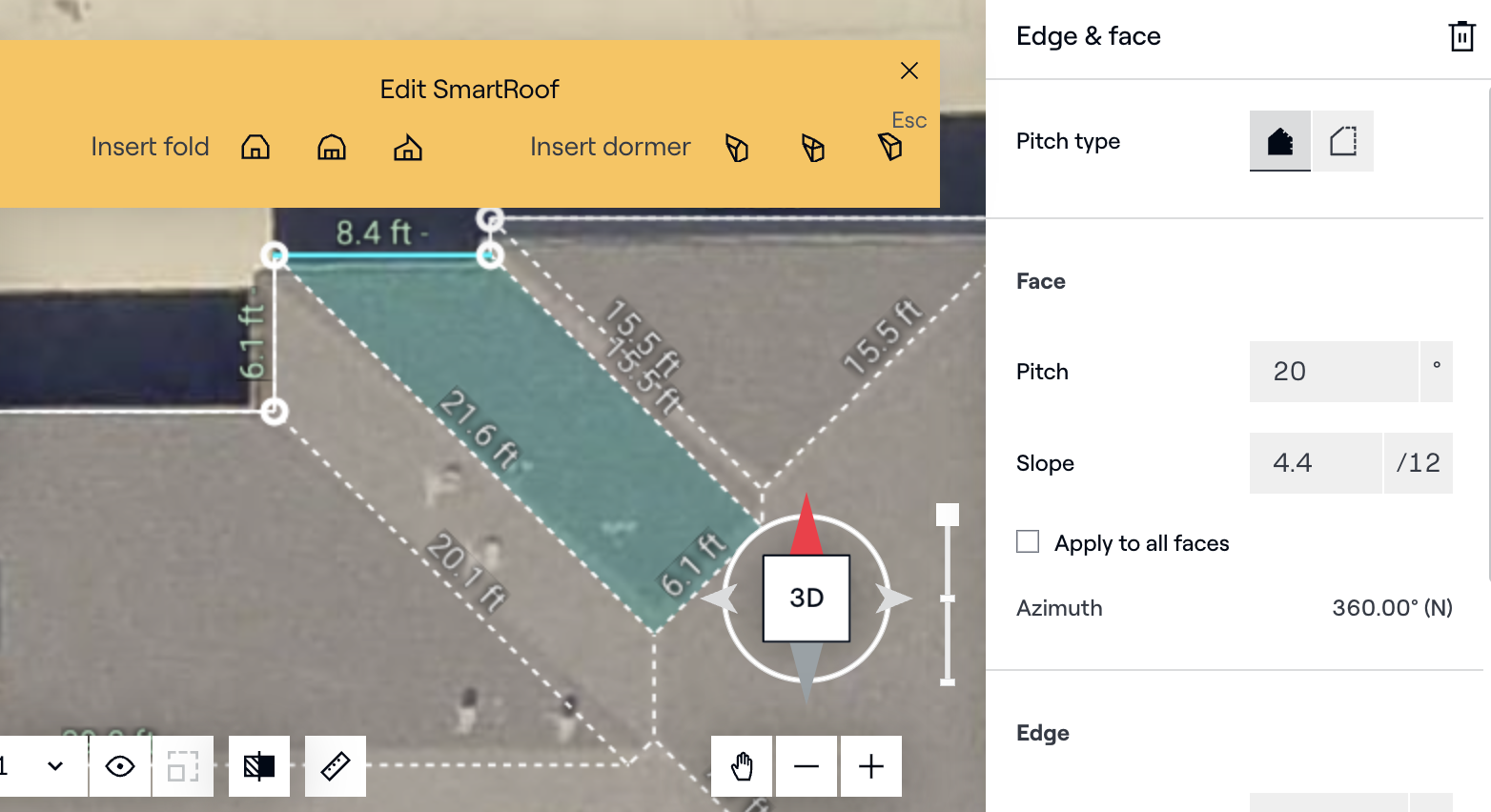

- Une fois qu'un contour est dessiné avec l'outil SmartRoof, vous entrez automatiquement dans le mode Edit Roof (Modifier le toit ). Dans le mode Modifier le toit, vous pouvez dépiler une surface de toit, modifier les paramètres du toit (inclinaison/pente, hauteur des bords et longueur du toit) et ajouter des plis et des lucarnes à la structure. Cliquez avec le bouton gauche de la souris sur la section du toit pour ouvrir le menu EDGE & FACE à droite.
Pose et dépose de toitures
-

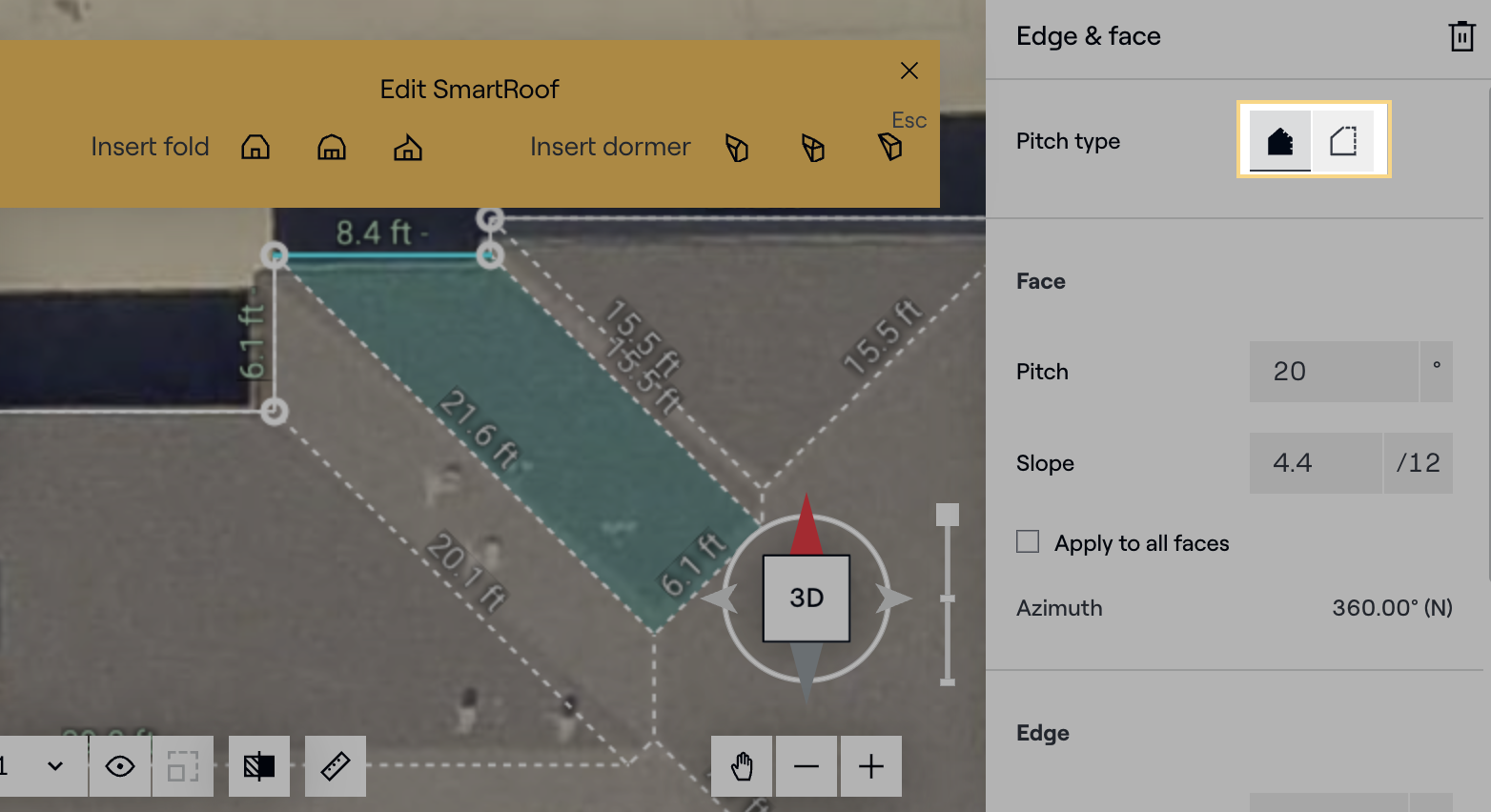

Dans le mode Edit Roof (Modifier le toit), cliquez avec le bouton gauche de la souris sur la section de toit que vous souhaitez démonter. Cliquez ensuite sur le bouton "Unpitch" dans le menu EDGE & FACE à droite (vous pouvez également appuyer sur la touche " Suppr " ou "Backspace" de votre clavier une fois que vous avez sélectionné la section de toit).
Modification des lignes internes
-
Si vous avez tracé la structure et que les lignes internes ne correspondent pas à l'image satellite, vous pouvez modifier les lignes internes de trois façons :

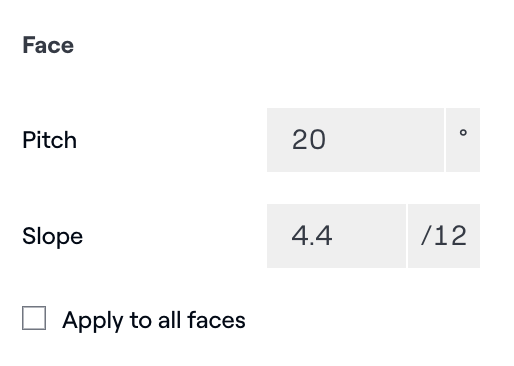

- Modification de la pente - Familiarisez-vous d'abord avec le site en regardant la carte et Street View ou le LIDAR pour déterminer la pente du toit. Le pas peut être ajusté dans les propriétés de la face du bord & à droite.
-

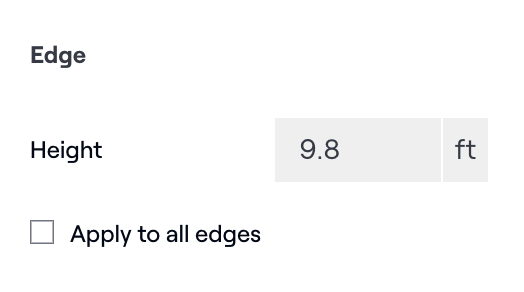

Modification de la hauteur des bords - Comme pour la modification de l'inclinaison, il faut d'abord utiliser des images supplémentaires pour déterminer la hauteur des avant-toits. Vous pouvez ensuite ajuster la valeur de la hauteur du bord (avant-toit) dans le menu Bord et Face.

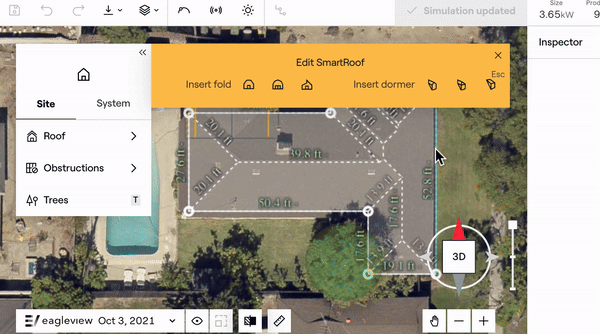

- Déplacement des lignes internes - Maintenez le bouton gauche de la souris enfoncé et faites glisser les lignes extérieures pour modifier les lignes internes afin qu'elles correspondent à l'imagerie satellite. Si vous faites glisser les lignes internes elles-mêmes, la hauteur des bords sera modifiée, soyez donc prudent.
Faites attention aux images faussées ou déformées. Utilisez toujours des sources d'images supplémentaires telles que Map View et Street View pour vous assurer que vous dessinez votre modèle correctement.
Lucarnes

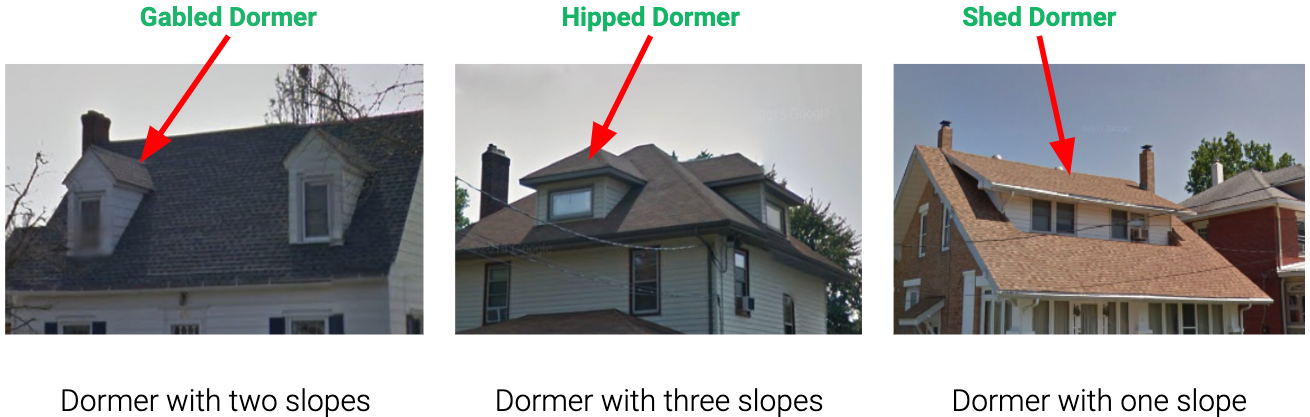

- En mode Edit Roof, vous pouvez sélectionner un bandeau vert pour insérer une lucarne dans votre structure. A Aurora, les lucarnes sont classées en fonction du nombre de pentes :
- Cliquez avec le bouton gauche de la souris pour sélectionner la lucarne et déplacez votre curseur sur votre structure. La lucarne s'adapte automatiquement à l'azimut ou à la direction de la pente du toit. Cliquez avec le bouton gauche de la souris pour placer la lucarne à l'intersection du faîte de la lucarne et de la pente du toit. Cliquez avec le bouton gauche de la souris et faites glisser les nœuds externes de la lucarne pour les redimensionner.

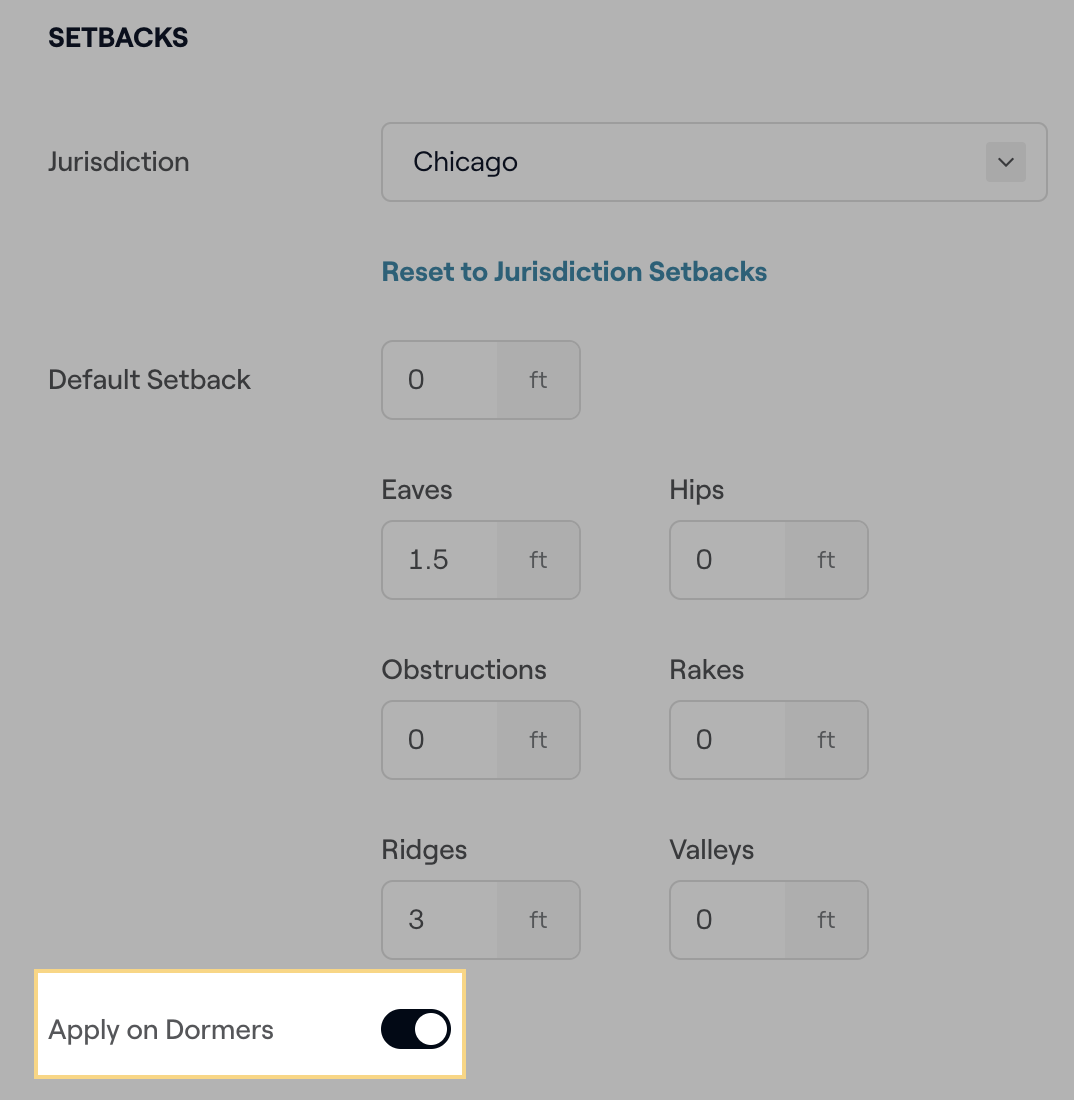

- Par défaut, les lucarnes dessinées à l'aide de l'outil SmartRoof n'affichent pas les marges de recul. Vous pouvez afficher les reculs en cliquant sur l'icône de l'engrenage "paramètres" en haut à droite, puis en cliquant sur la bascule "Appliquer sur les lucarnes".

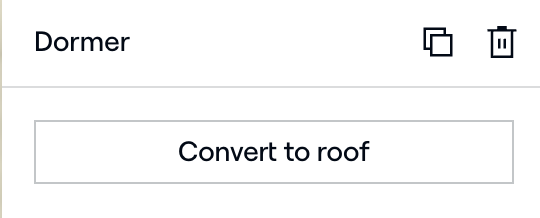

- Convertir une lucarne en toit - Si vous souhaitez ajouter des modules à la lucarne ou faire d'autres ajustements à la hauteur et à la pente, nous vous recommandons de cliquer sur le bouton Convertir en toit dans le menu Lucarne à droite. En transformant la lucarne en toiture, la lucarne devient une structure indépendante et les marges de recul s'affichent automatiquement.
Plis

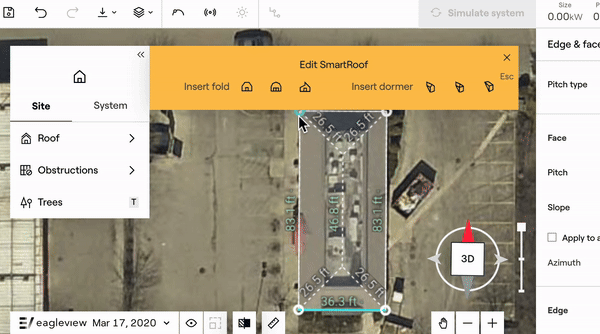

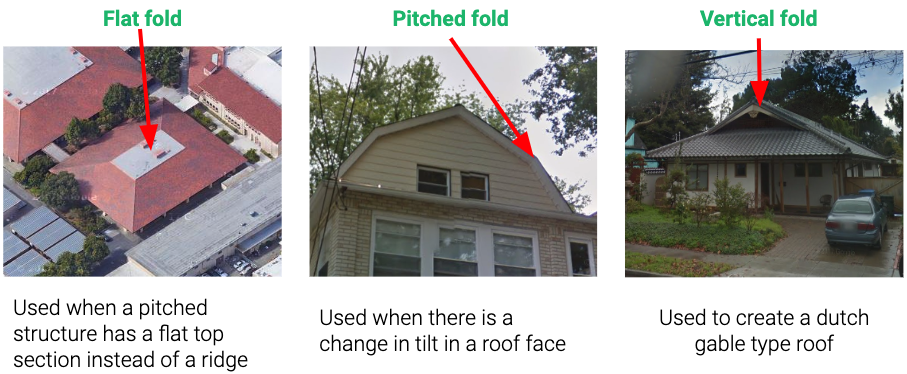

Comme pour les lucarnes, vous pouvez ajouter des plis à votre structure dans le mode Modifier le toit . Aurora vous offre la possibilité d'ajouter trois types de plis différents :
- Cliquez avec le bouton gauche de la souris sur le type de pli que vous souhaitez insérer. Déplacez votre curseur sur le toit et cliquez avec le bouton gauche de la souris pour le placer.
Pour plus de conseils sur l'outil SmartRoof, n'oubliez pas de vous inscrire aux cours de l'Aurora Academy.
