Vue d'ensemble

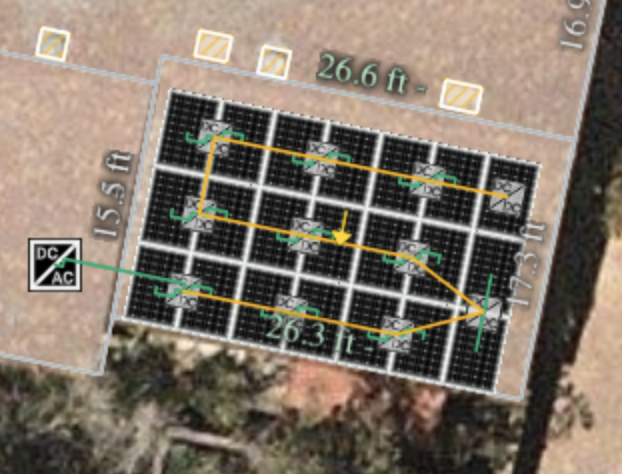

Aurora permet aux utilisateurs d'incorporer des micro-onduleurs à entrées multiples et des optimiseurs dans leurs conceptions afin de créer un modèle 3D précis, une simulation de performance et une analyse financière.
Les MLPE à entrées multiples ne sont disponibles qu'à New Aurora. Vous ne pourrez pas les placer dans Aurora ancien, mais ils apparaîtront si vous ouvrez un dessin qui les contient dans Aurora ancien.
Qu'est-ce que les MLPE ?
L'électronique de puissance au niveau du module (MLPE) est un dispositif incorporé dans un système solaire photovoltaïque pour améliorer ses performances dans certaines conditions, notamment les micro-onduleurs et les optimiseurs de courant continu. Chaque appareil est connecté à un (ou plusieurs) module(s) solaire(s) du réseau.
https://www.aurorasolar.com/blog/module-level-power-electronics-mlpe-for-solar-design-a-primer/
Qu'est-ce qu'un MLPE à entrées multiples (MI) ?
Un dispositif à entrées multiples peut être connecté à plus d'un panneau. Aurora supporte à la fois les dispositifs qui se connectent à plus d'un panneau en série sur le même port et les dispositifs qui se connectent à des panneaux uniques sur plusieurs ports différents.
https://www.solarpowerworldonline.com/2014/02/dual-mppt-defined-understanding-mppt/
Pourquoi utiliser des entrées multiples ?
Les MLPE à entrée unique augmentent la production d'énergie et utilisent plus efficacement l'espace sur un toit partiellement ombragé, mais sont plus coûteux à l'échelle. D'autre part, les onduleurs de branche seuls sont moins chers et peuvent maximiser l'efficacité en connectant des panneaux sur différentes faces s'ils sont conçus correctement, mais ils peuvent entraîner des pertes dues à l'ombrage.
Les optimiseurs CC à entrées multiples et les micro-onduleurs peuvent constituer un excellent compromis entre les deux : ils maximisent le rendement de l'espace de toiture par rapport aux onduleurs de branche seuls tout en utilisant moins de composants que les MLPE à entrée unique, ce qui permet d'obtenir un équilibre entre le rendement maximal et le coût.
Les onduleurs avec MPPT externe sont-ils pris en charge ?
Les utilisateurs peuvent utiliser AutoDesigner et AutoStringer pour créer des systèmes qui utilisent des onduleurs avec des MPPT externes, y compris les onduleurs PWRcell et les optimiseurs PV Link de Generac. PV Link de Generac et, d'ici la fin du deuxième trimestre 2023, les onduleurs Schneider XW Pro avec les contrôleurs de charge Conext. Auparavant, cela nécessitait des solutions de contournement (Generac et Schneider) ; désormais, il suffit de sélectionner les composants et d'exécuter AutoStringer ou AutoDesigner, qui optimisera le placement des composants en tenant compte de leurs propriétés électriques et de leur coût. Comme pour les autres configurations d'optimiseurs DC à entrées multiples, cette fonctionnalité n'est disponible que dans le Nouvel Aurora et ne peut pas être modifiée manuellement.
Ajouter des MLPE à entrées multiples à une conception
-

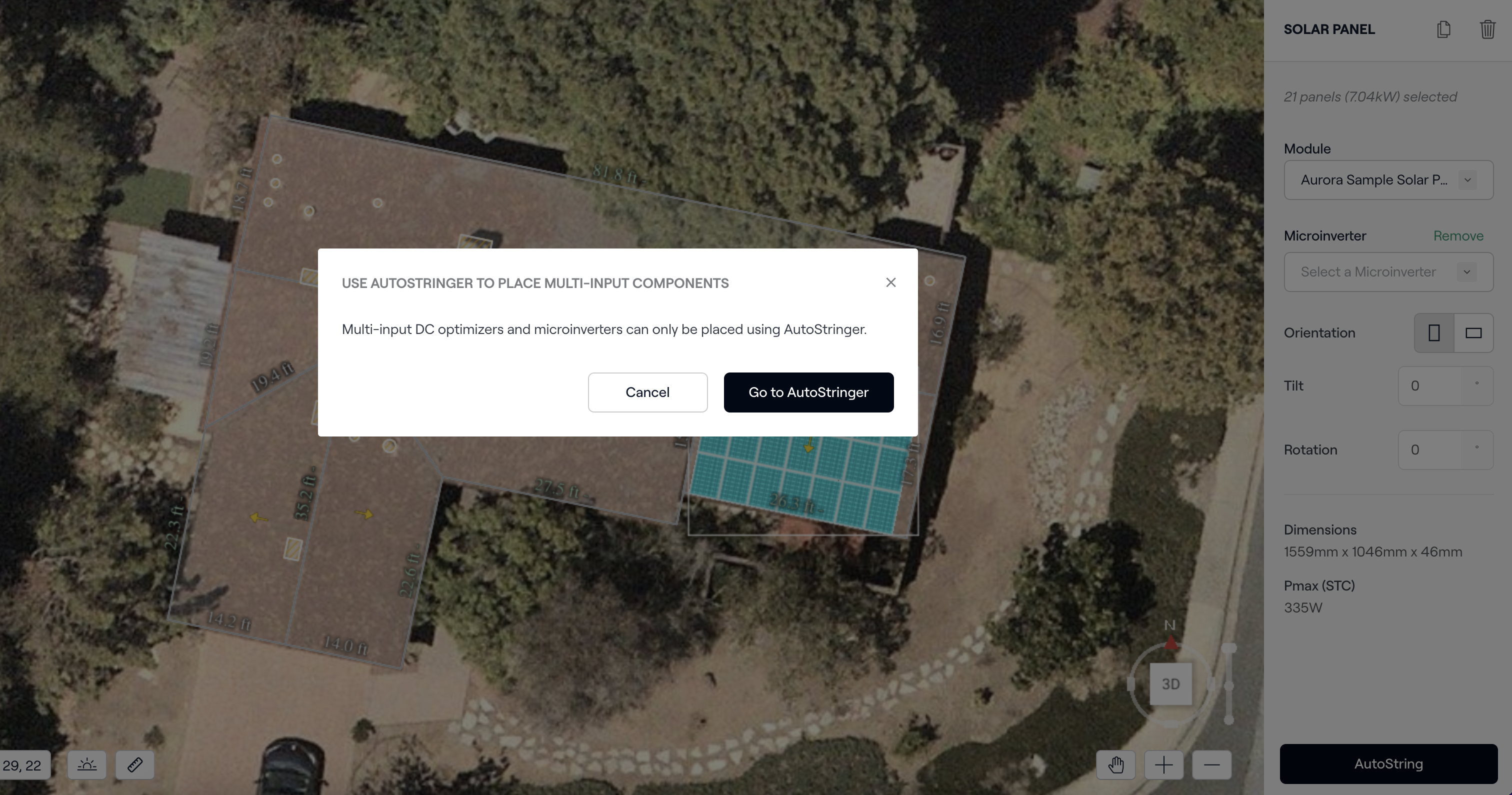

Vous pouvez ajouter des MLPE à entrées multiples via l'optionAutoStringer dans le menu du site. Si vous les sélectionnez dans l'inspecteur du panneau solaire, une fenêtre modale s'affiche pour vous inviter à Go to AutoStringer.
-

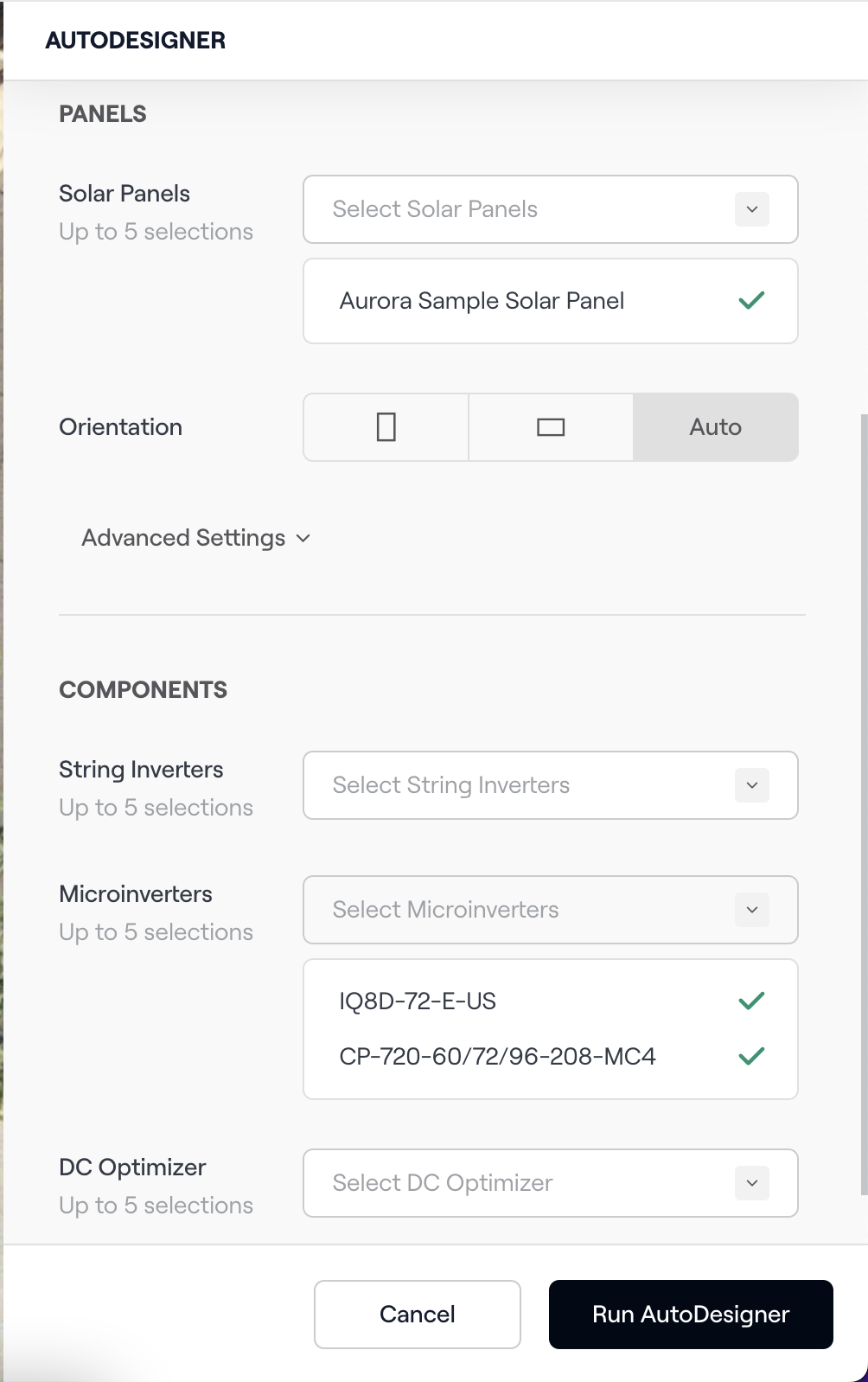

Vous pouvez également ajouter des MLPE à entrées multiples avec Energy Mode AutoDesigner.
Sélection des MLPE à entrées multiples dans AutoStringer

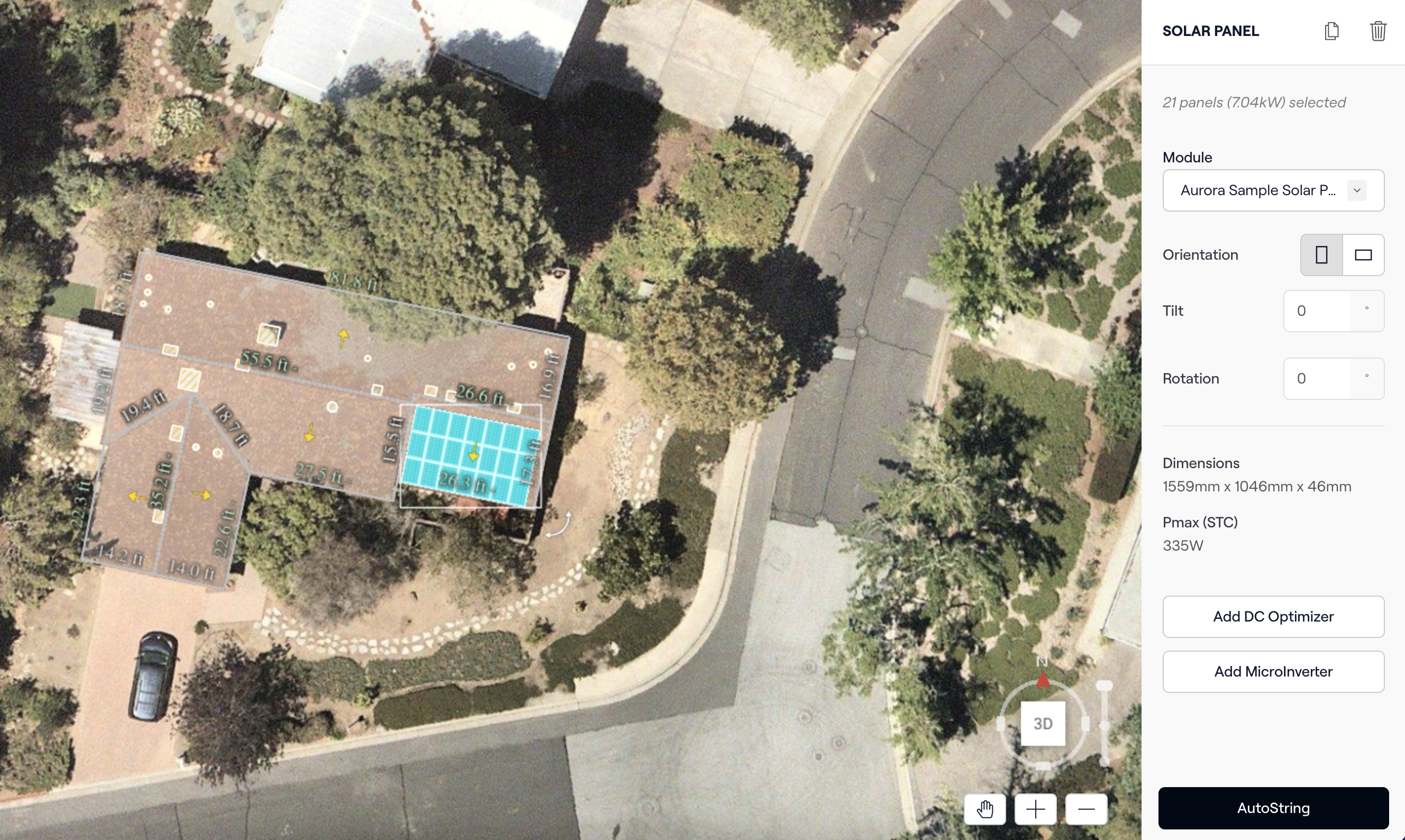

1. Sélectionnez les panneaux que vous souhaitez chaîner et cliquez sur AutoString en bas de l'inspecteur de droite.
Note: Comme toujours, vous pouvez accéder à AutoStringer de plusieurs façons, notamment via l'inspecteur de panneaux solaires et en cliquant d'abord sur AutoStringer dans l'élément "String/Connect" de la barre d'outils, puis en sélectionnant vos panneaux. Les EMAP se comporteront toujours de la même manière.

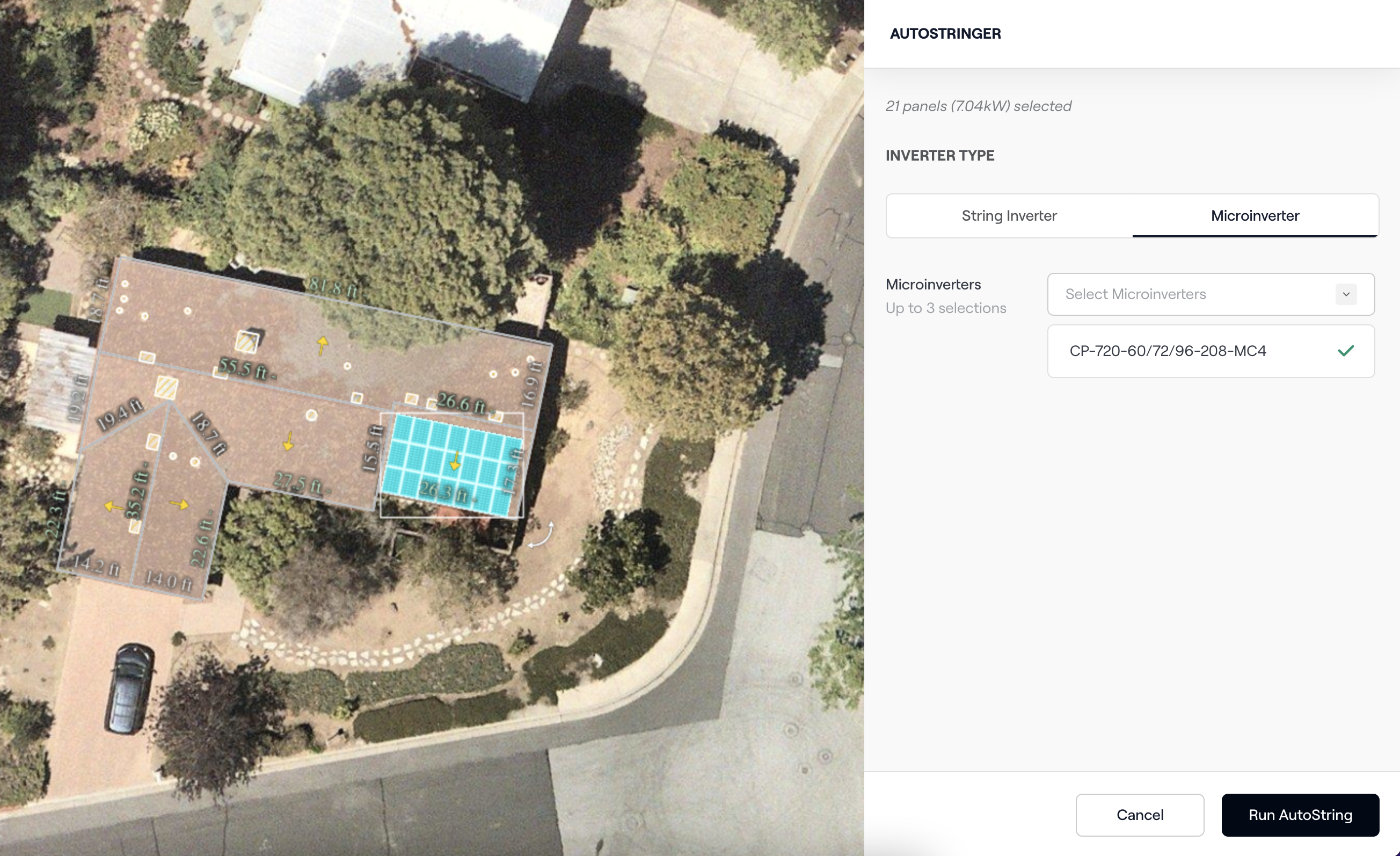

2. Sélectionnez le micro-onduleur ou l'optimiseur à entrées multiples que vous souhaitez configurer dans le menu déroulant correspondant et cliquez sur Run AutoStringer.

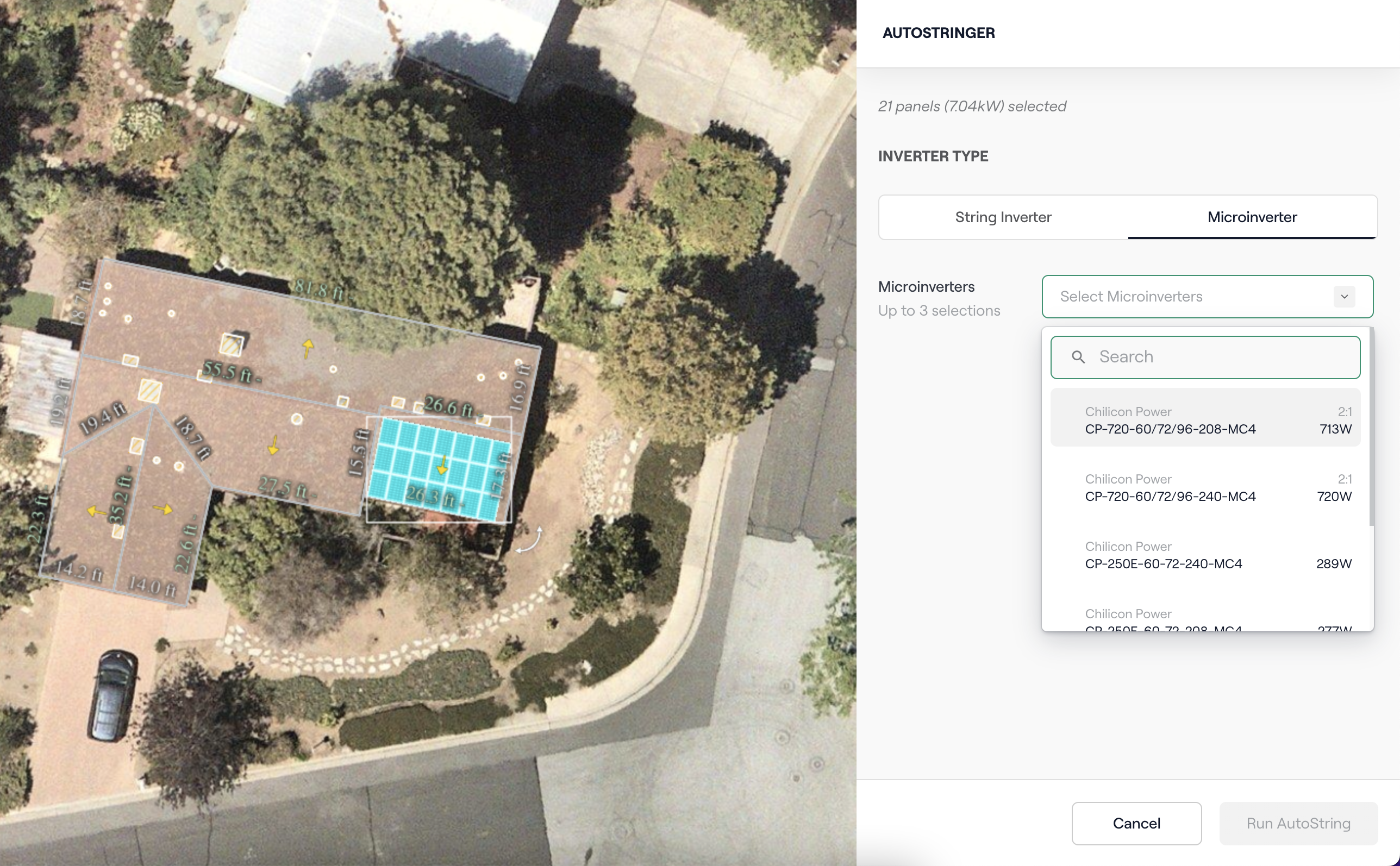

Si le MLPE accepte plus d'un panneau, cela sera indiqué dans l'étiquette "X:1" (où X est le nombre de panneaux auxquels il peut se connecter).

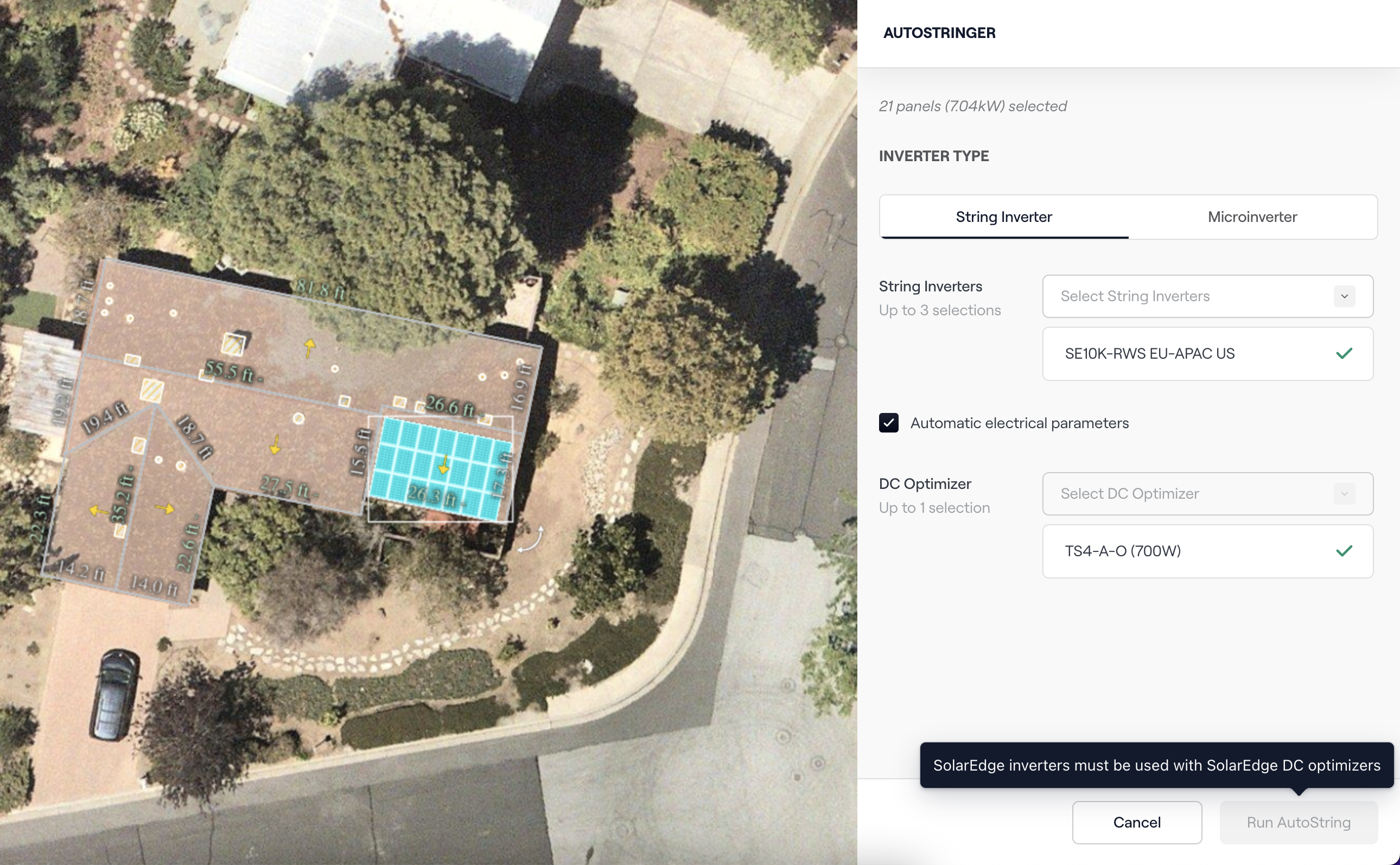

La validation vous permettra de savoir si les composants sont incompatibles.

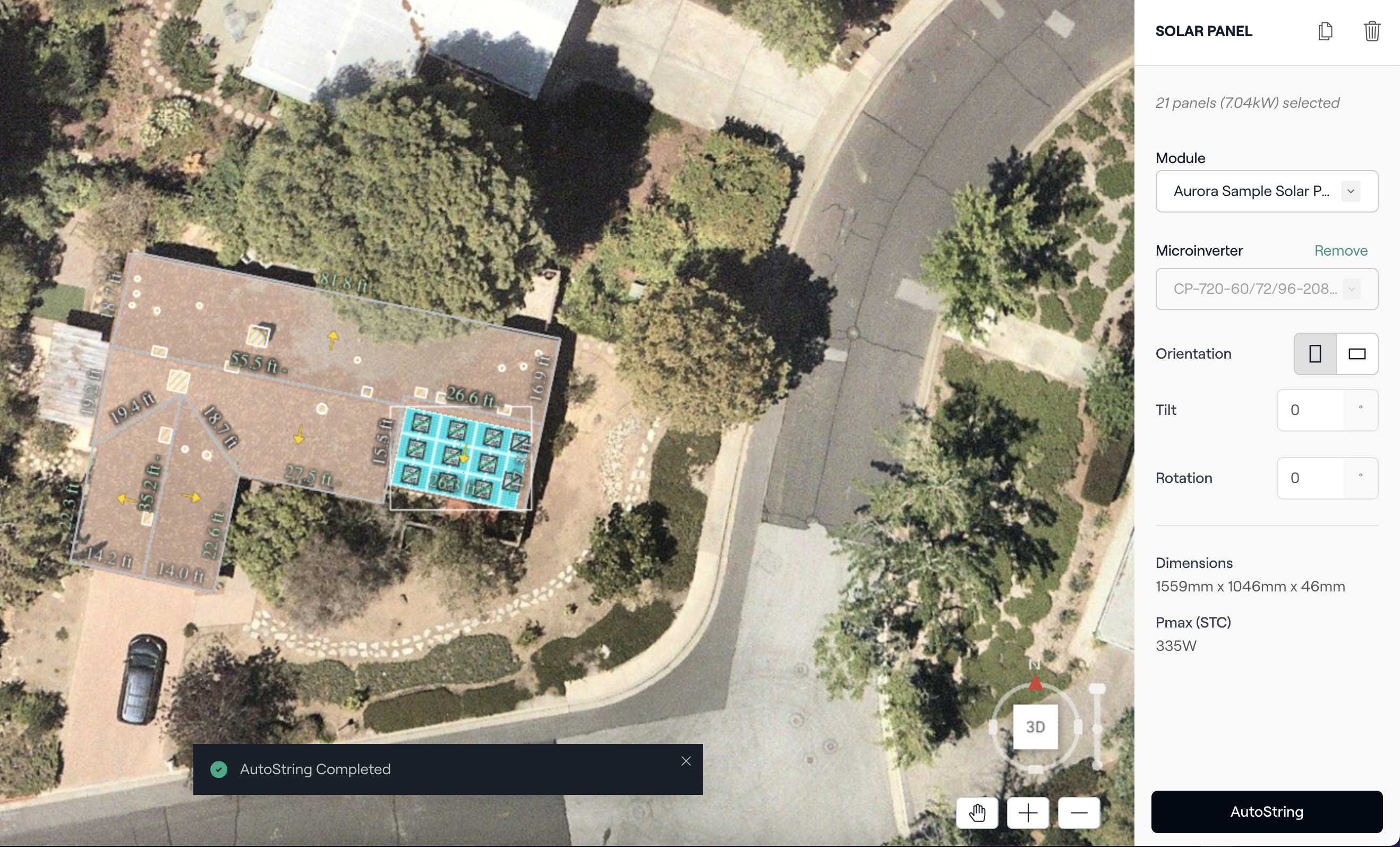

3. Une fois AutoStringer terminé, les MLPE seront ajoutés et tendus de manière optimale selon les spécifications du composant.

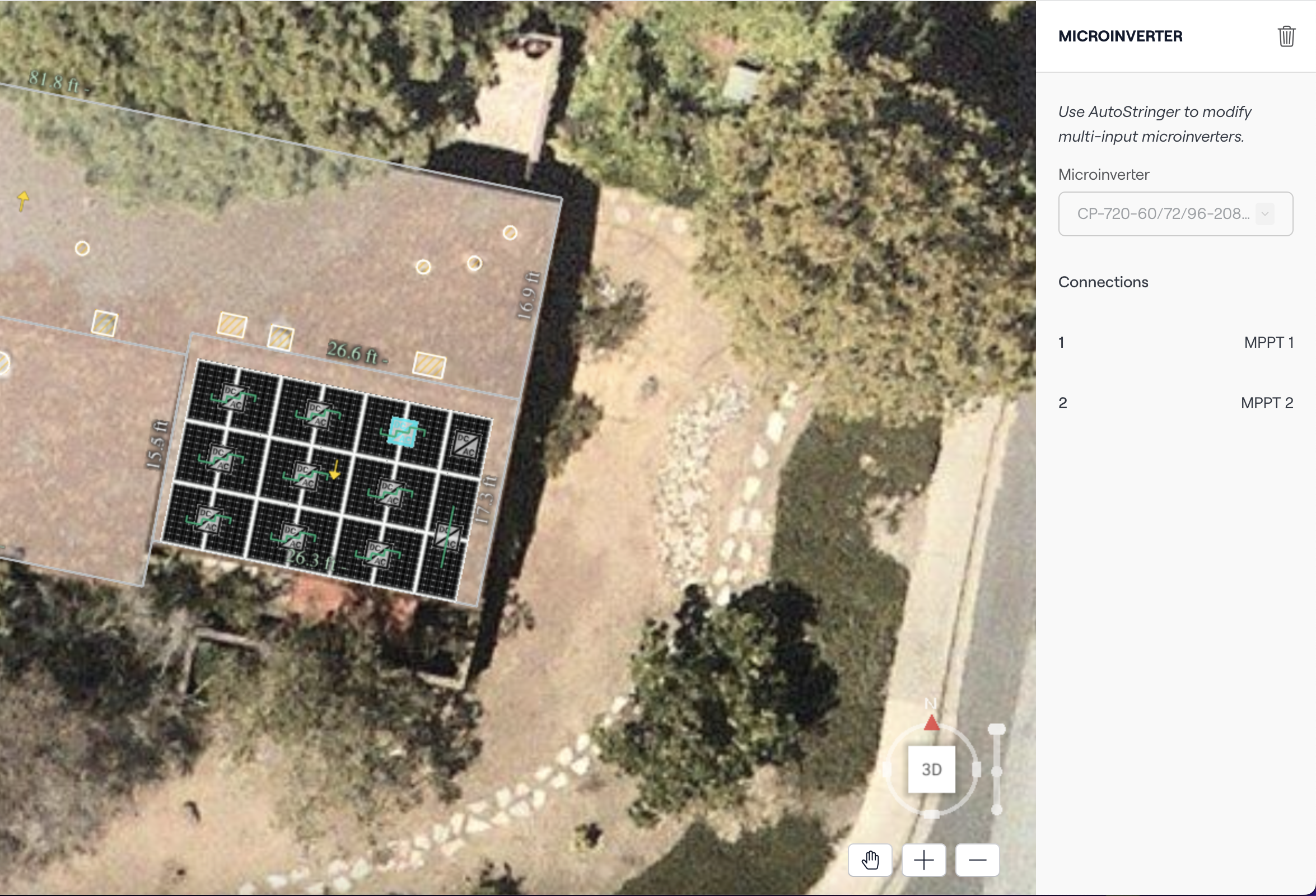

4. Pour consulter les spécifications du composant, cliquez sur le MLPE et consultez le menu du composant à droite.
5. Pour modifier/mettre à jour le MLPE choisi, vous devrez utiliser AutoStringer pour écraser les composants et les connexions existants. Il n'est pas possible d'éditer le MLPE Multi-input à partir du menu des composants.
Cependant, vous pouvez supprimer les MLPE soit en les sélectionnant et en cliquant sur l'icône de la corbeille, soit en sélectionnant les panneaux qui leur sont rattachés et en cliquant sur Supprimer dans le champ Micro-onduleur ou Optimiseur de courant continu dans l'inspecteur du panneau solaire.
Pour confirmer la liste des MLPE à entrées multiples pris en charge, vous pouvez consulter notre base de données de composants. Si nous ne prenons pas encore en charge un composant, il est très possible que nous puissions le prendre en charge si nous en sommes informés. Veuillez contacter notre équipe d'assistance à l'adresse suivante : support@aurorasolar.com
