Linealwerkzeug

In diesem Artikel behandeln wir:

• Übersicht
• Lineal zeichnen
• Verwendung
• 3D-Lineal zeichnen
• Verwendung

Übersicht

Verwenden Sie das Linealwerkzeug, um beliebige Bereiche Ihres Gebäude- oder Standortmodells zu messen. Es ist besonders praktisch, wenn Sie mit einem Neubau, importierten Bildern oder einem von einer Drohne erstellten 3D-Mesh arbeiten.

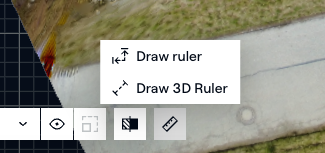

Klicken Sie auf das Linealsymbol in der unteren linken Ecke der Designseite, um zwischen zwei Werkzeugen zu wählen

1. Lineal zeichnen
2. 3D-Lineal zeichnen.

Tipp: Um das Einrasten bei der Verwendung eines der beiden Werkzeuge zu deaktivieren, halten Sie beim Zeichnen die Steuerungstaste gedrückt.

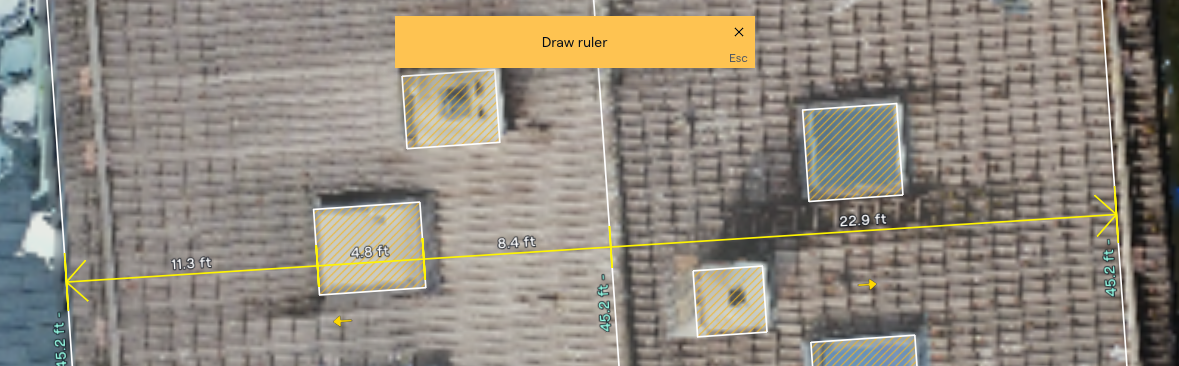

Lineal zeichnen

Zeichnen Sie Linealmessungen in 2D von oben, angepasst an die Geometrie des Dachmodells. Das Lineal rastet an Punkten in Ihrem Designmodell ein.

Verwendung

1. Klicken Sie auf das Linealsymbol und wählen Sie dann „Lineal zeichnen“ aus.
2. Platzieren Sie den Anfang Ihrer Messung – klicken Sie einmal oder klicken und halten Sie die Maustaste gedrückt.
3. Platzieren Sie das Ende – klicken Sie erneut oder ziehen Sie die Maus und lassen Sie die Maustaste los, wenn Sie sie gedrückt gehalten haben.
4. Über dem gemessenen Bereich wird eine gelbe Linie angezeigt, über der die Entfernung gemäß den Einheiteneinstellungen Ihres Projekts angegeben wird.
5. Klicken Sie auf die Messung, um die Einstellungen für das Linealsegment zu öffnen. Dort können Sie die Länge bearbeiten oder zwischen 2D (liegt flach auf dem Boden) und 3D (passt sich der Dachoberfläche an) wechseln.

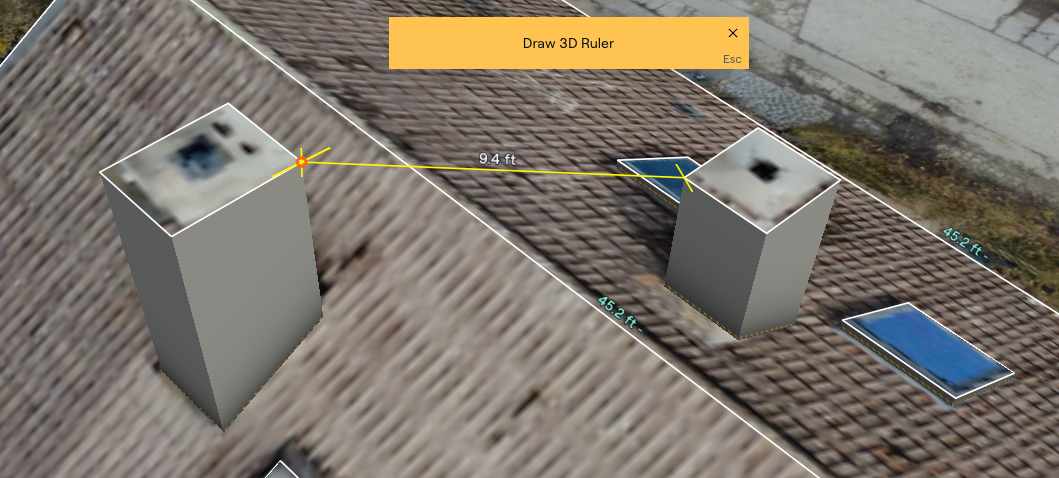

3D-Lineal zeichnen

Mit „3D-Lineal zeichnen“ wird die geradlinige Entfernung zwischen zwei Punkten im 3D-Raum gemessen. Es handelt sich um eine direkte Punkt-zu-Punkt-Messung – die Linie folgt keiner Oberfläche und passt sich keiner Oberfläche an.

Was wird gemessen?

• Tatsächliche 3D-Entfernung: der kürzeste geradlinige Weg zwischen Ihren beiden Punkten, unabhängig davon, was sich dazwischen befindet. Es wird nur die geradlinige Entfernung angezeigt; ein separater Höhenwert wird nicht angegeben.
• Vertikale Entfernungen: Anders als beim Zeichnen eines Lineals kann das 3D-Lineal vertikal zwischen beliebigen 3D-Punkten in Ihrem Modell gezeichnet werden.
• Einrastpunkte auf dem Mesh oder Ihrem Modell: Anders als „Lineal zeichnen“, das nur an Ihrem Designmodell einrastet, rastet „3D-Lineal zeichnen“ auch an Punkten auf dem 3D-Mesh ein – einschließlich Dachflächen und Modulen. So können Sie in einer einzigen geraden Linie von einem Punkt auf dem Mesh zur Ecke eines platzierten Moduls oder zwischen zwei Punkten auf unterschiedlichen Dachflächen messen.

Verwendung

1. Klicken Sie auf das Linealsymbol und wählen Sie dann „3D-Lineal zeichnen“ aus.
2. Platzieren Sie den Anfang Ihrer Messung – klicken Sie einmal oder klicken und halten Sie die Maustaste gedrückt –, wobei Sie entweder am Mesh oder an einem Modellelement wie einer Dachfläche oder einem Modul einrasten.
3. Platzieren Sie das Ende auf dieselbe Weise – klicken Sie erneut oder ziehen Sie die Maus und lassen Sie die Maustaste los, wenn Sie sie gedrückt gehalten haben –, wobei Sie auf dieselbe Weise einrasten.
4. Die geradlinige Entfernung wird über Ihrer Messung angezeigt.
