Die Modellierung von Hindernissen auf dem Dach in Ihrem 3D-Design ist ein wichtiger Schritt, der die Platzierung der Solarmodule und die Gesamtleistung des Systems erheblich beeinflussen kann. Durch die genaue Darstellung von Merkmalen wie Schornsteinen, Lüftungen und Dachfenstern stellen Sie sicher, dass Ihr Design Passprobleme, Verschattungsprobleme vermeidet und den Sicherheitsabständen entspricht.
In diesem Artikel behandeln wir:
Hindernisse hinzufügen

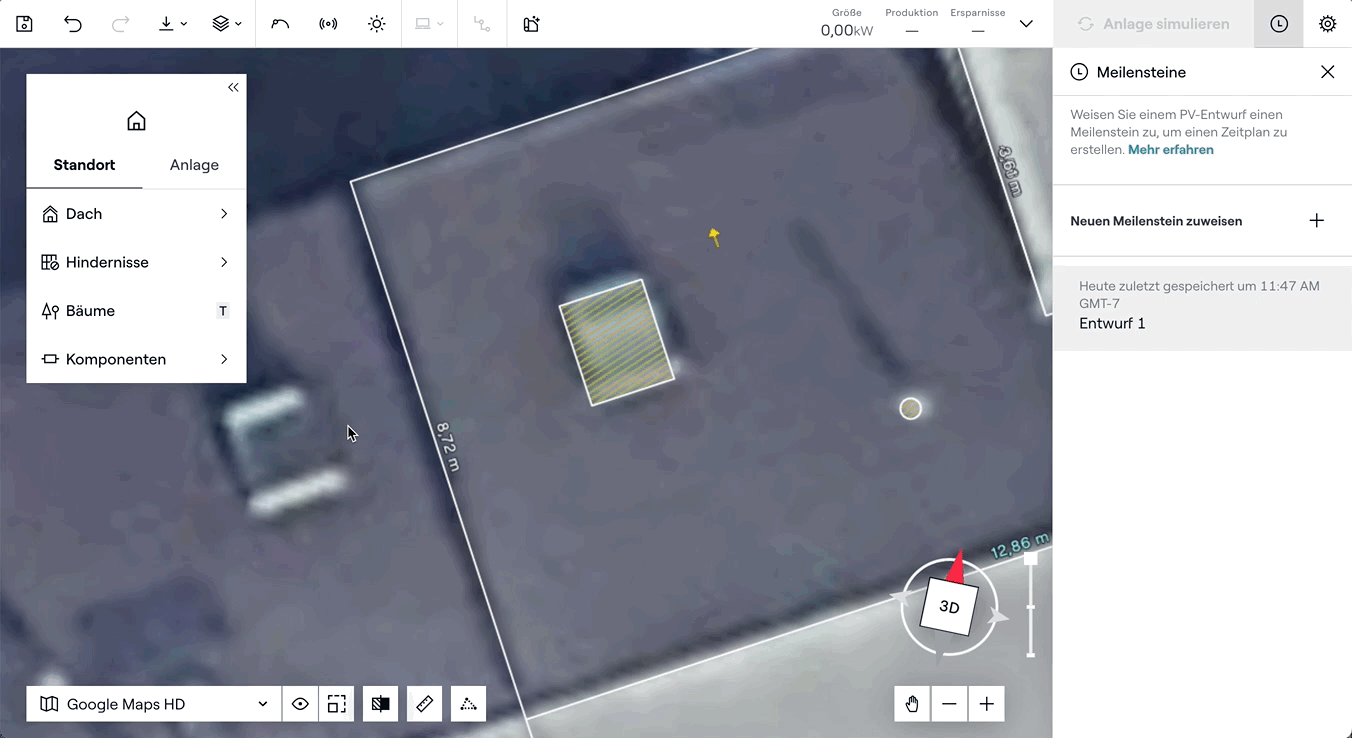

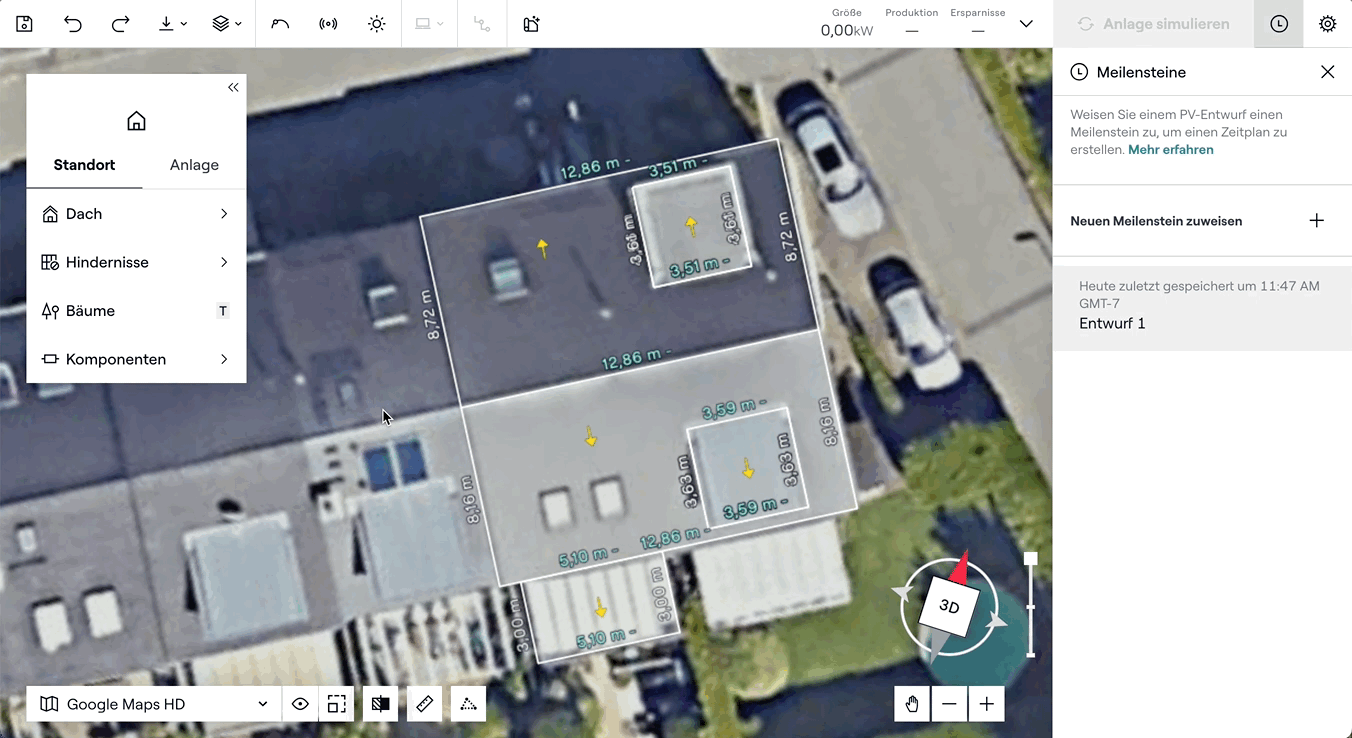

Um ein neues Hindernis im Design-Modus zu zeichnen, navigieren Sie zu Site > Hindernisse und wählen dann den Typ des Hindernisses aus. Zeichnen Sie das Hindernis so, dass es mit den Kartenbildern übereinstimmt, und passen Sie die Höhe an die LIDAR-Daten an. Wiederholen Sie diesen Vorgang für jedes Dachhindernis.

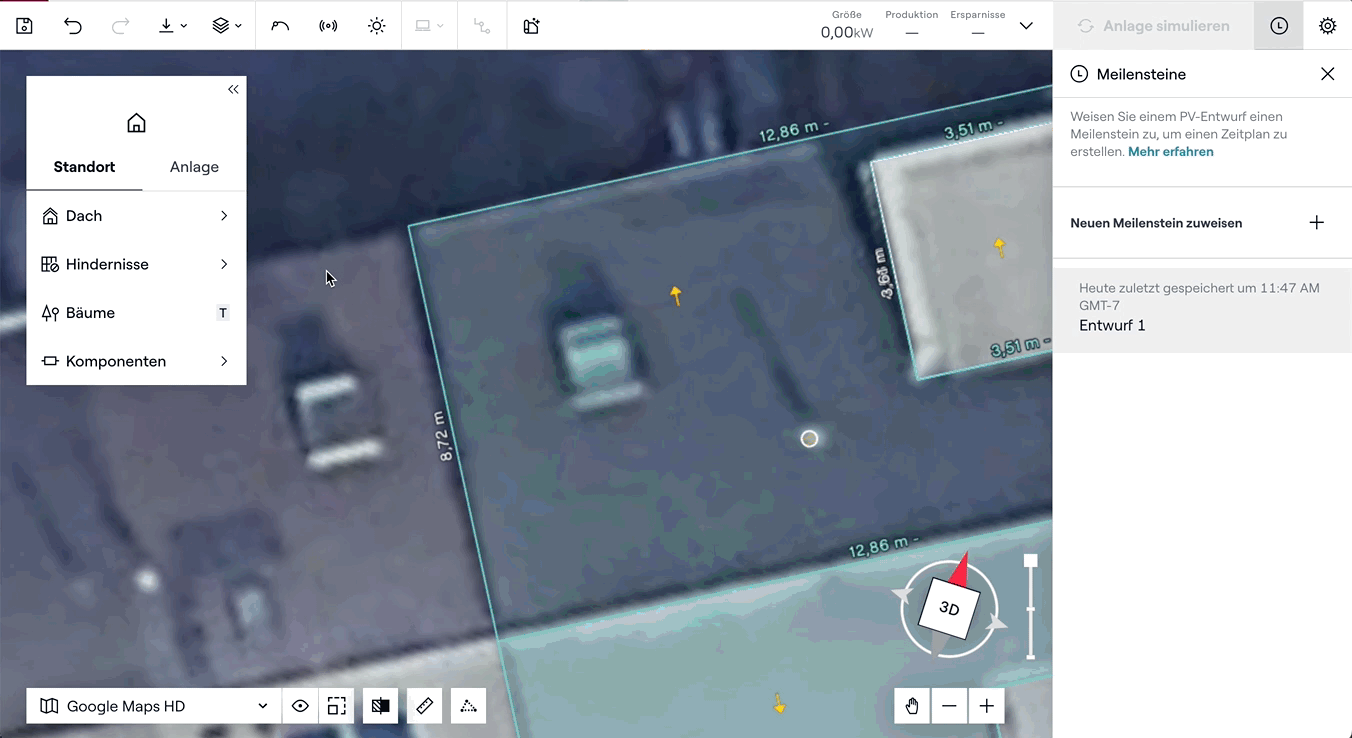

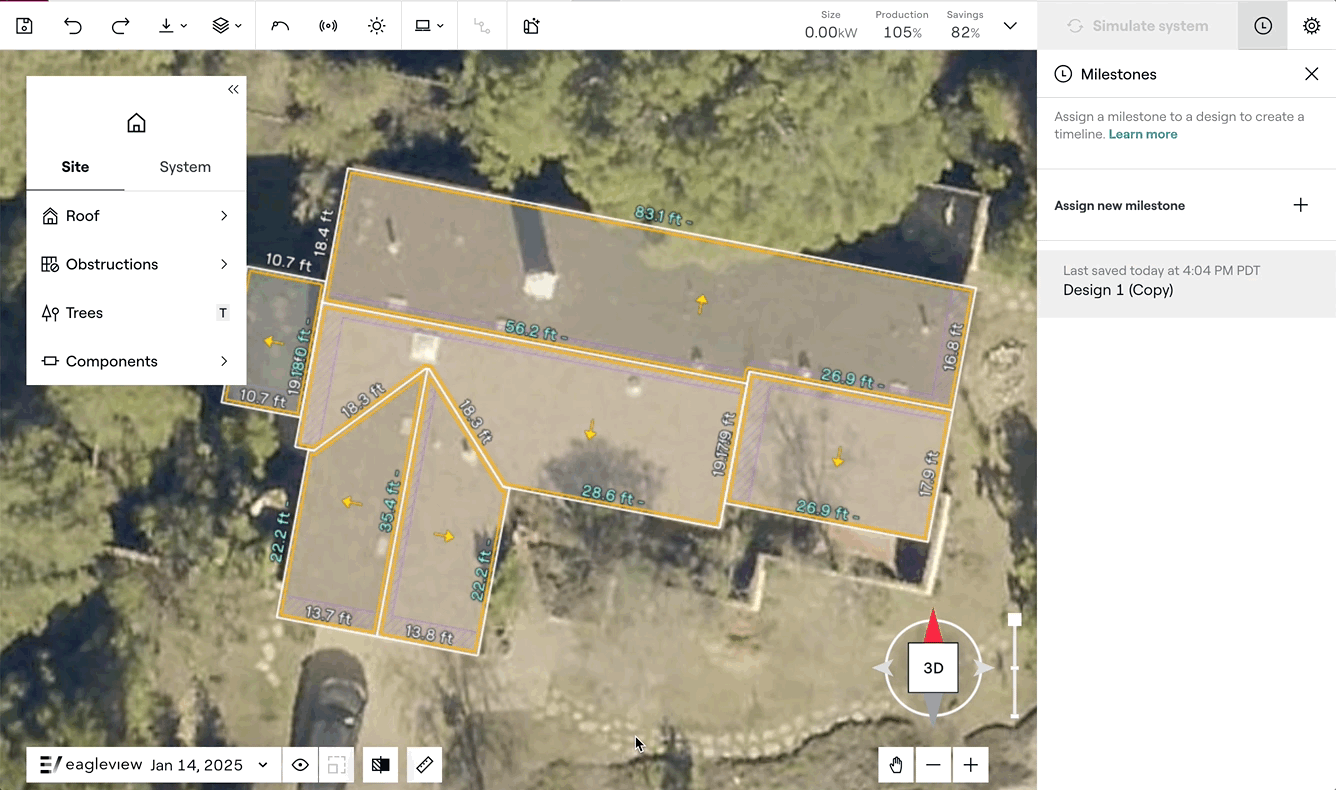

Wenn Sie Aurora AI in Ihrem Konto aktiviert haben, können Sie auch KI-Hindernisse verwenden, um automatisch alle Hindernisse auf Ihrem 3D-Dachmodell zu erkennen.
Hinweis: Hindernisse werden bereits erkannt, wenn Sie AI Smartroof oder AI Roof Faces verwendet haben.
Hindernisse bearbeiten

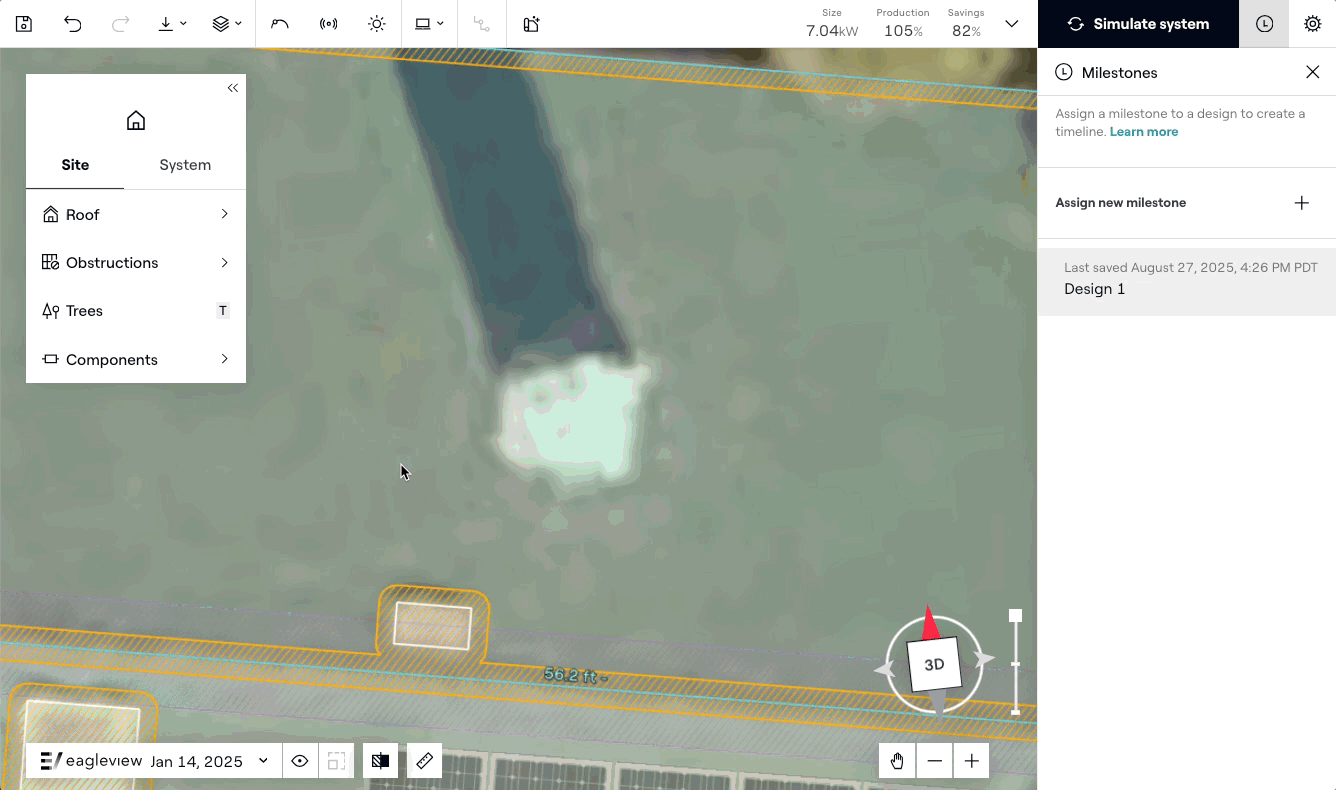

Klicken Sie auf ein Hindernis, um dessen Maße anzuzeigen.

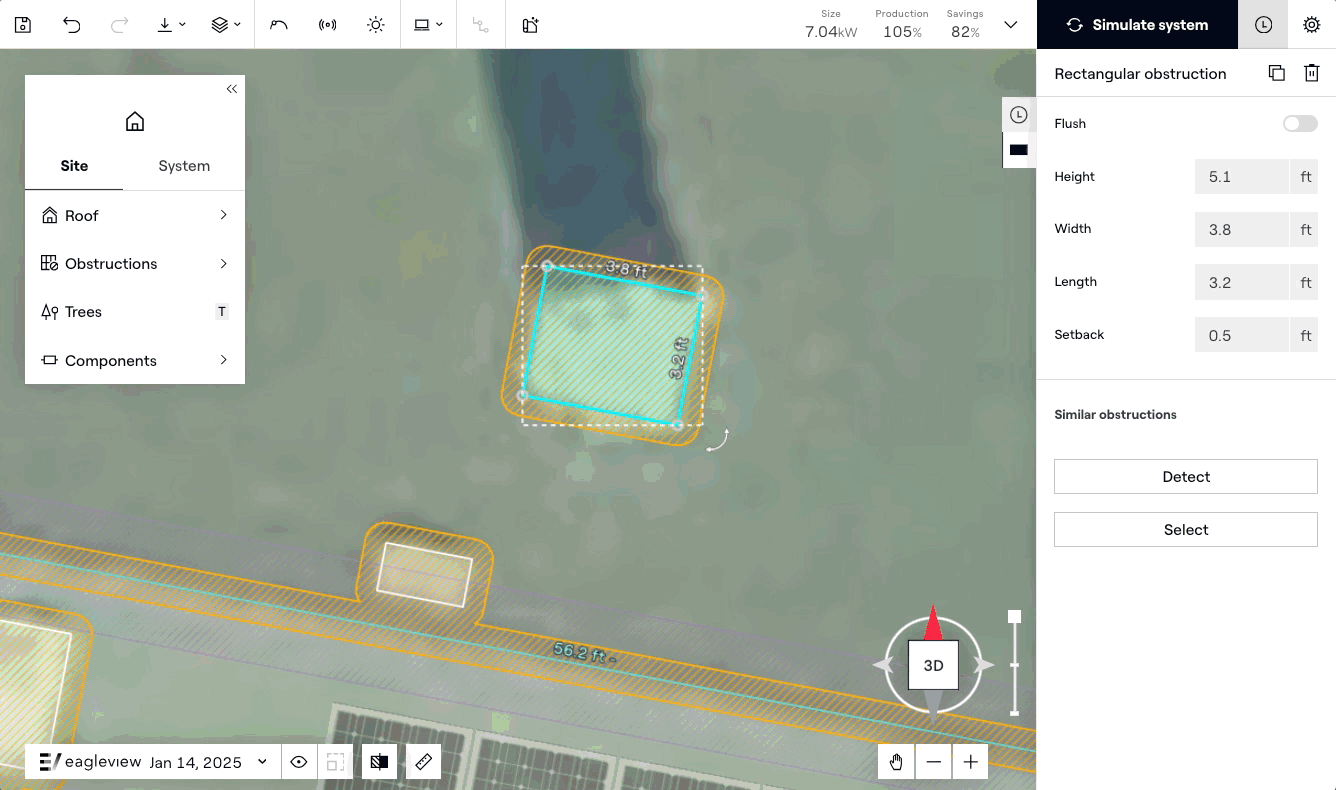

Im Inspektor im rechten Menü können Sie die Messwerte für Höhe, Breite, Länge und Durchmesser (für runde Hindernisse) eingeben oder den Schieberegler verwenden, um die Maße anzupassen.

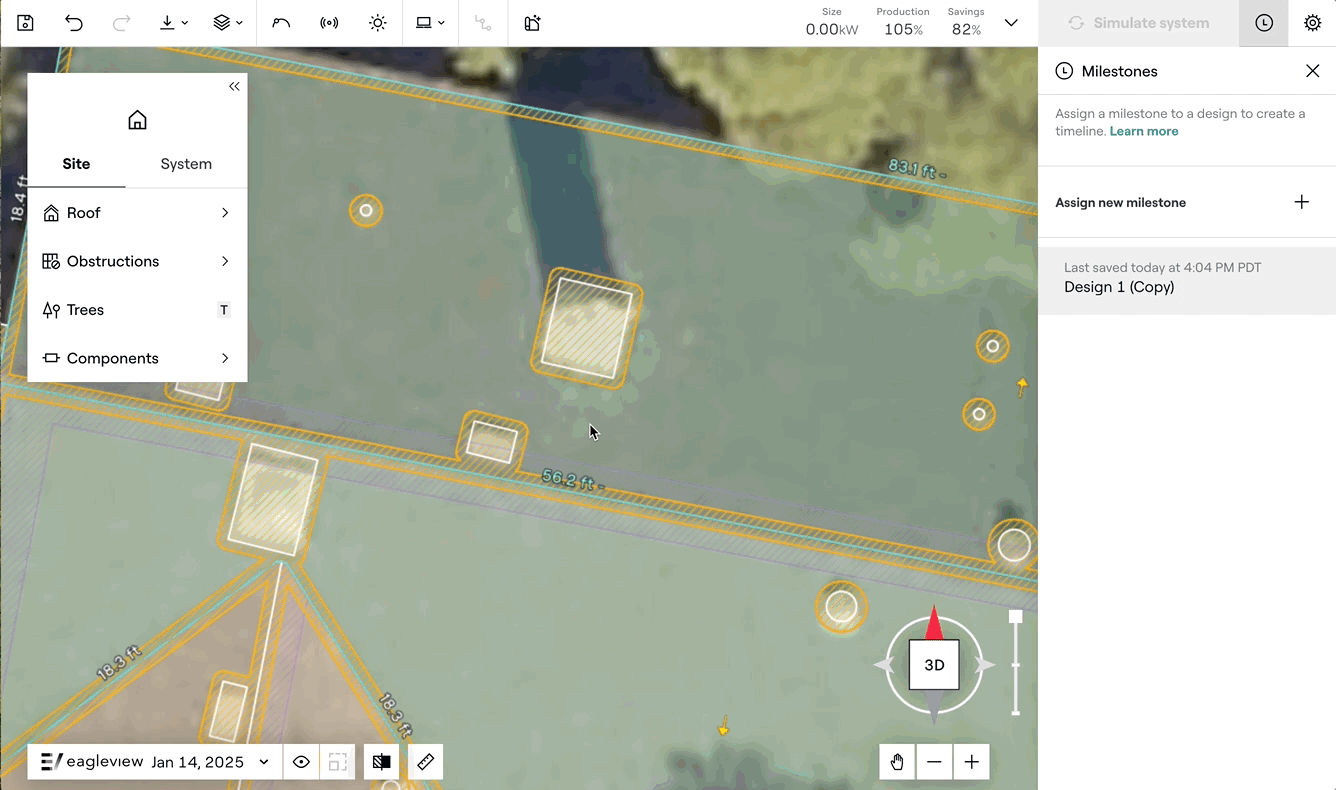

Sie können auch auf die Knoten des Hindernisses klicken und diese ziehen, um die Abmessungen zu bearbeiten.
Um ein Hindernis zu drehen, klicken und ziehen Sie das Symbol mit dem gebogenen Pfeil.
Hindernisse entfernen

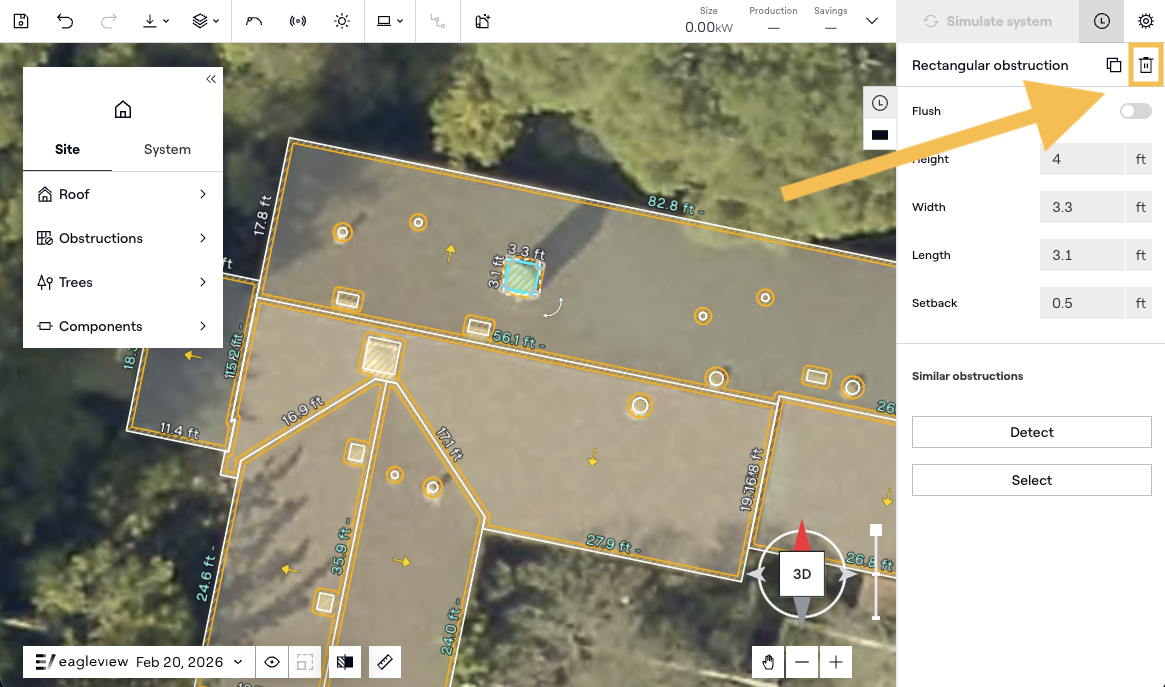

Um ein Hindernis zu entfernen, klicken Sie es an, um es auszuwählen, und drücken dann die Entf-Taste auf Ihrer Tastatur. Eine weitere Möglichkeit ist, auf das Papierkorb-Symbol im Hindernis-Inspektor zu klicken.
Hinweis: Das Entfernen eines Hindernisses erfordert, dass Sie die Bestrahlungsberechnung erneut ausführen, um die aktualisierte Verschattung widerzuspiegeln.
FAQs
F: Werden Hindernisse bei der Berechnung der Bestrahlung und der Produktion berücksichtigt?
A: Ja, jedes Hindernis beeinflusst die Verschattungsanalyse. Das Hinzufügen oder Bearbeiten von Hindernissen erfordert, dass Sie die Bestrahlungsberechnung erneut ausführen, um genaue Schätzungen sicherzustellen.
F: Können Solarmodule auf Hindernissen platziert werden?
A: Das manuelle Platzieren von Modulen oder die Verwendung von AutoDesigner vermeidet Überlappungen mit Hindernissen. Wenn dies doch geschieht, sehen Sie eine Validierungsfehlermeldung.
F: Können Benutzer Dachhindernisse im Verkaufsmodus bearbeiten?
A: Nein, dies ist nur im Design-Modus möglich.
