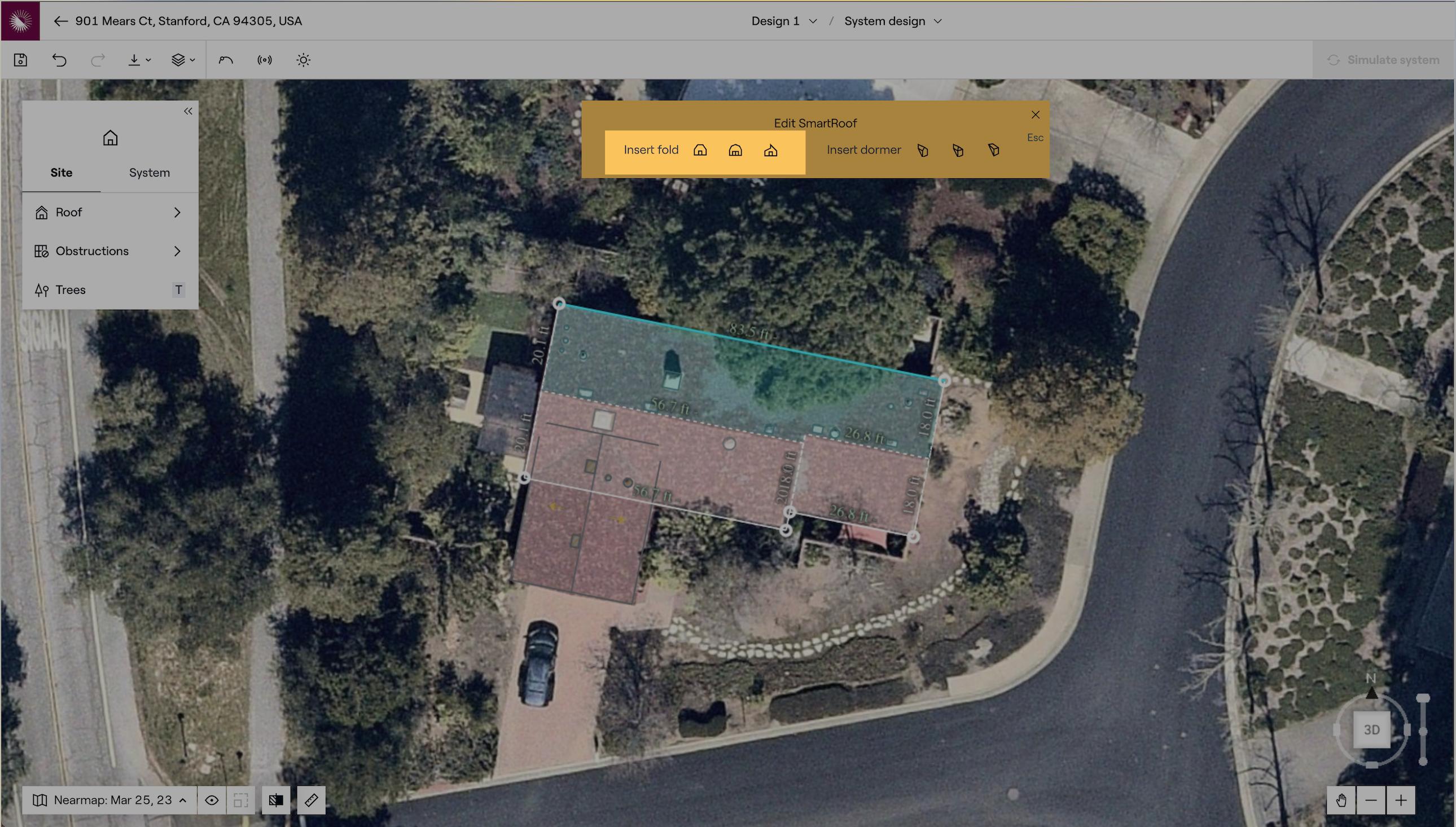

Bei der manuellen Gestaltung eines Geländemodells können Sie mit Dachfläche bearbeiten die Parameter Ihres Dachdesigns ändern. Sobald Sie mit dem SmartRoof-Werkzeug einen Dachumriss gezeichnet haben, gelangen Sie automatisch in den Modus "Dach bearbeiten". Im Modus "Dach bearbeiten" können Sie die Neigung einer Dachfläche aufheben, die Dachparameter (Neigung/Neigung, Randhöhe und Dachlänge) ändern und der Struktur Falten und Gaupen hinzufügen.
Rand & Gesicht Menü

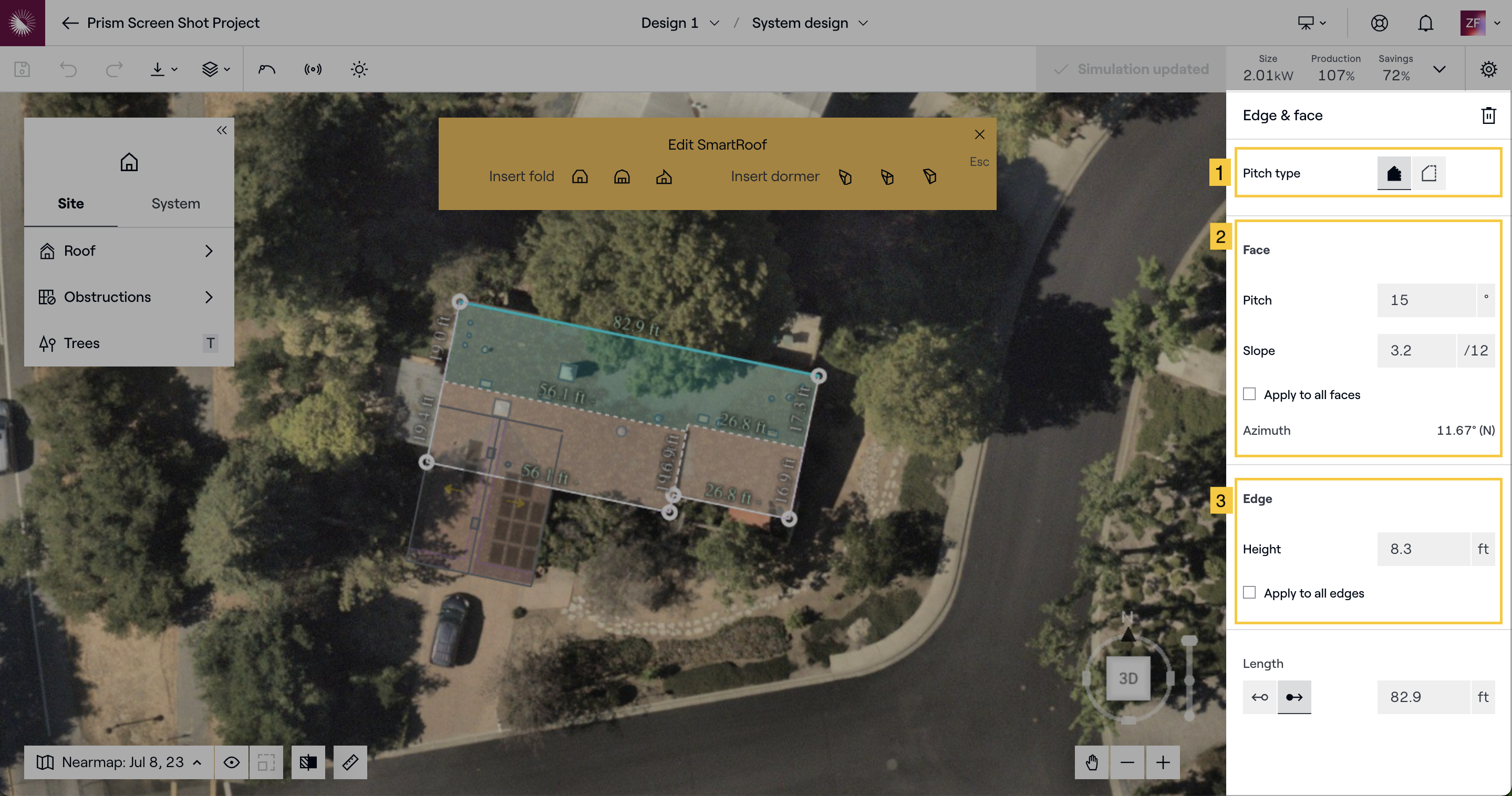

Sobald Sie einen Umriss mit dem SmartRoof-Werkzeug gezeichnet haben, gelangen Sie automatisch in den Modus "Dach bearbeiten". Alternativ können Sie auch mit der linken Maustaste auf den Dachabschnitt klicken, um das Menü edge & face auf der rechten Seite zu öffnen.
- Klicken Sie im Modus "Dach bearbeiten" mit der linken Maustaste auf den Dachabschnitt, den Sie abkoppeln möchten. Klicken Sie dann auf die Schaltfläche Pitch aufheben im Menü der Kante & face auf der rechten Seite. Alternativ können Sie auch die Löschtaste oder die Rücktaste auf Ihrer Tastatur drücken, sobald Sie den Dachabschnitt ausgewählt haben.
- Sie können die Tonhöhe im selben Menü einstellen. Generell gilt: Wenn die Dachebene größer erscheint als auf den Satellitenbildern, muss die Neigung erhöht werden, und umgekehrt, wenn die Dachebene kleiner erscheint.
- Ändern Sie die Randhöhe - ähnlich wie bei der Änderung der Neigung verwenden Sie zunächst zusätzliche Bilder, um die Traufhöhen zu bestimmen. Sie können dann den Wert für die Höhe der Kante (Traufe) im Menü Kante und Fläche anpassen (üblich bei Häusern in Salzstreuung).
Gauben

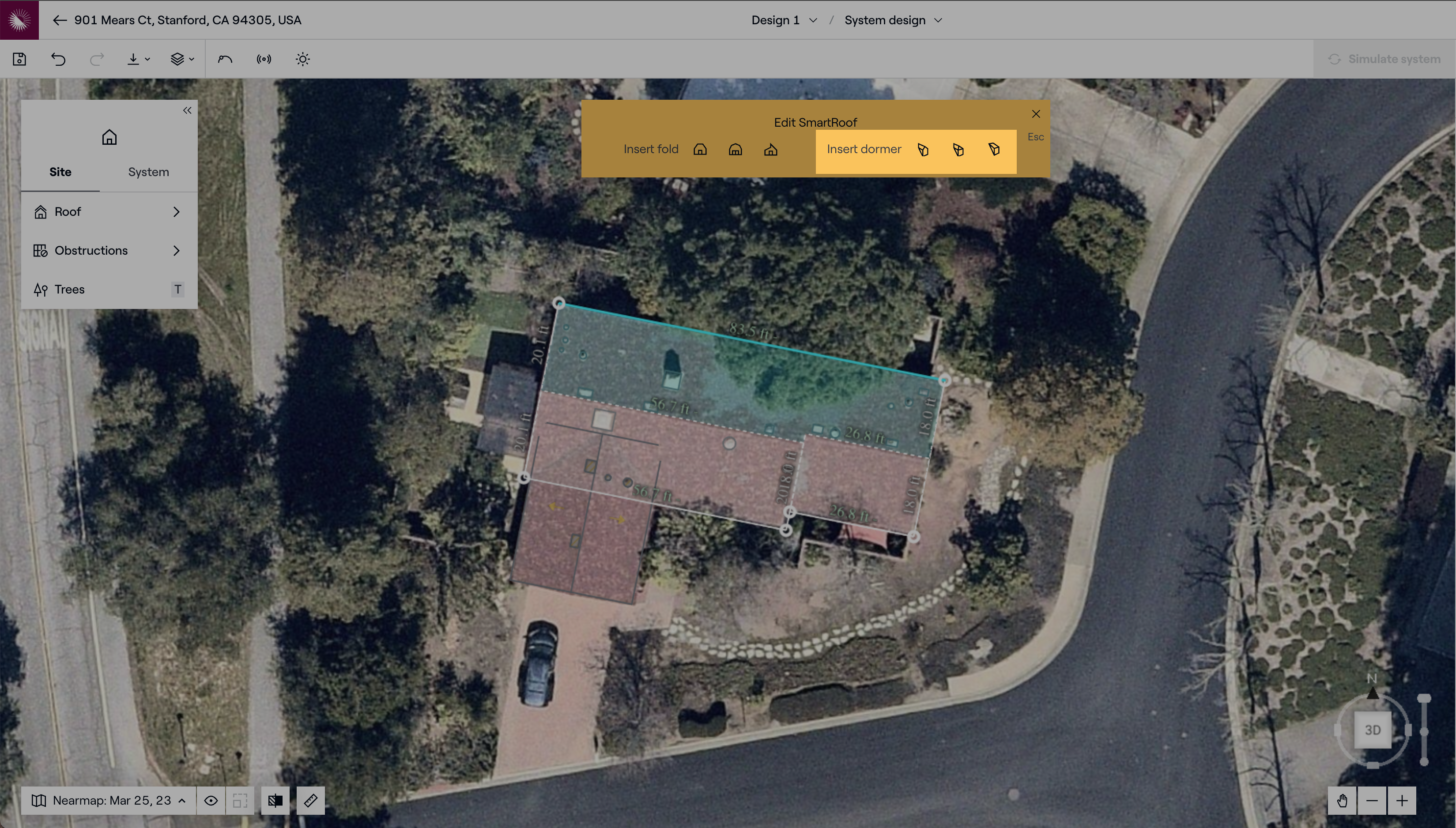

In Aurora werden Dachgauben nach der Anzahl der Neigungen klassifiziert. Aurora bietet Ihnen die Möglichkeit, drei verschiedene Arten von Dachgauben hinzuzufügen:
-
Schuppen-Gaube
- Gaube mit einer Neigung
-
Giebeldachgaube
- Gaube mit zwei Schrägen
-
Walmdachgaube
- Gaube mit drei Schrägen
Klicken Sie mit der linken Maustaste, um die Gaube auszuwählen und bewegen Sie den Mauszeiger über Ihre Struktur. Die Dachgaube passt sich automatisch dem Azimut oder der Richtung der Dachneigung an. Klicken Sie mit der linken Maustaste, um die Gaube am Schnittpunkt zwischen dem First der Gaube und der Dachneigung zu platzieren. Klicken Sie mit der linken Maustaste und ziehen Sie die äußeren Knoten der Gaube, um die Größe zu ändern.
Faltet
Sie können Ihrer Struktur im Modus Dach bearbeiten Falten hinzufügen. Aurora bietet Ihnen die Möglichkeit, drei verschiedene Arten von Falten hinzuzufügen:
-
Flachfalz
- Wird verwendet, wenn eine geneigte Struktur einen flachen oberen Teil anstelle eines Firstes hat.
-
Gezackte Falte
- Wird verwendet, wenn sich die Neigung einer Dachfläche ändert.
-
Vertikale Faltung
- Wird verwendet, um ein holländisches Giebeldach zu schaffen
Klicken Sie mit der linken Maustaste auf die Art der Falte, die Sie einfügen möchten. Bewegen Sie den Mauszeiger auf das Dach und klicken Sie mit der linken Maustaste, um es zu platzieren.
