Wir empfehlen, diese Tipps bei der Verwendung des SmartRoof-Tools zu befolgen.
- Klicken Sie auf Split View, um die Map oder Street View zu aktivieren und Informationen über das Dach zu erhalten (Dachneigung, Dachprofil, Hindernisse, Schattenbedrohungen). In der Map View können Sie die geneigte Ansicht drehen, um mehr vom Dachprofil zu sehen.

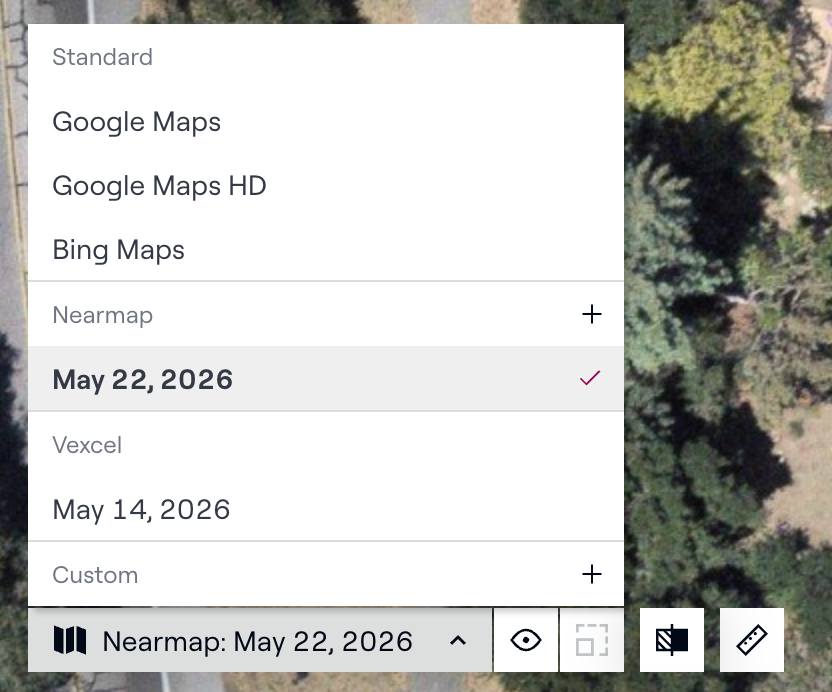

- Nutzen Sie zusätzliche Bildquellen (Bing, Google, Vexcel, Nearmap), wenn das Standardbild verzerrt oder unscharf ist. Sie können auch eigene Bilder hochladen.
-
Vergrößern Sie das Satellitenbild, wenn Sie mehr von der Umgebung sehen möchten, indem Sie den Cursor außerhalb des Randes des Satellitenbildes bewegen und mit der linken Maustaste klicken, um zu vergrößern. Beachten Sie, dass dies nur für Bing- und Google-Bilder funktioniert.
Um das SmartRoof-Tool zu aktivieren, klicken Sie im Site-Menü auf SmartRoof.Als Abkürzung können Sie auch die Taste R auf Ihrer Tastatur drücken. Wenn Sie sich in einem Wohnprojekt befinden, wird standardmäßig ein Schrägdach ausgewählt, und in einem Gewerbeprojekt wird standardmäßig ein Flachdach ausgewählt.
-
Klicken Sie mit der linken Maustaste auf eine Ecke des Daches, um Ihren ersten Punkt zu setzen. Wenn Sie den zweiten Punkt setzen, richten Sie Ihre Linie parallel zur Dachstruktur im Satellitenbild aus.
- Nachdem Sie die ersten beiden Punkte gesetzt haben, folgen Sie den orange gepunkteten Linien, um den 90-Grad-Schnapp-Effekt zu ermöglichen.
Dachbearbeitungsmodus
- Sobald eine Kontur mit dem SmartRoof-Tool gezeichnet wurde, gelangen Sie automatisch in den Dachbearbeitungsmodus. Im Dachbearbeitungsmodus können Sie eine Dachfläche entneigen, die Dachparameter (Neigung/Steigung, Kantenhöhe und Dachlänge) ändern sowie Falten und Gauben zur Struktur hinzufügen. Klicken Sie mit der linken Maustaste auf den Dachbereich, um das Menü EDGE & FACE rechts zu öffnen.
Neigen/Entneigen von Dächern
-
Im Dachbearbeitungsmodus klicken Sie mit der linken Maustaste auf den Dachbereich, den Sie entneigen möchten. Klicken Sie dann auf die Entneigen-Schaltfläche im EDGE & FACE-Menü rechts (alternativ können Sie nach Auswahl des Dachbereichs die Taste Entf oder Rücktaste auf Ihrer Tastatur drücken).
Ändern interner Linien
-
Wenn Sie die Struktur umrissen haben und die internen Linien nicht mit dem Satellitenbild übereinstimmen, gibt es drei Möglichkeiten, die internen Linien zu ändern:
- Ändern der Neigung/Steigung – Machen Sie sich zuerst mit dem Standort vertraut, indem Sie die Map View und Street View oder LIDAR betrachten, um die Dachneigung/-steigung zu bestimmen. Die Neigung kann in den Eigenschaften Edge & Face rechts angepasst werden.
-
Ändern der Kantenhöhe – Ähnlich wie bei der Änderung der Neigung nutzen Sie zuerst zusätzliche Bildquellen, um die Traufhöhen zu bestimmen. Sie können dann den Wert für die Kante (Traufe) Höhe im Menü Edge and Face anpassen.
- Verschieben interner Linien – Halten Sie die linke Maustaste gedrückt und ziehen Sie die Außenlinien, um die internen Linien an das Satellitenbild anzupassen. Das Ziehen der internen Linien selbst ändert die Kantenhöhe, daher seien Sie vorsichtig.
Map View und Street View, um sicherzustellen, dass Sie Ihr Modell korrekt zeichnen.
- Ändern der Neigung/Steigung – Machen Sie sich zuerst mit dem Standort vertraut, indem Sie die Map View und Street View oder LIDAR betrachten, um die Dachneigung/-steigung zu bestimmen. Die Neigung kann in den Eigenschaften Edge & Face rechts angepasst werden.
Gauben
- Im Dachbearbeitungsmodus können Sie aus dem grünen Banner wählen, um eine Gaube in Ihre Struktur einzufügen. In Aurora werden Gauben nach der Anzahl der Neigungen klassifiziert:
- Klicken Sie mit der linken Maustaste, um die Gaube auszuwählen, und bewegen Sie den Cursor über Ihre Struktur. Die Gaube passt sich automatisch dem Azimut oder der Richtung der Dachneigung an. Klicken Sie mit der linken Maustaste, um die Gaube an der Schnittstelle des Firsts der Gaube und der Dachneigung zu platzieren. Klicken und ziehen Sie die äußeren Knoten der Gaube, um die Größe zu ändern.
- Standardmäßig zeigen mit dem SmartRoof-Tool gezeichnete Gauben keine Rücksprünge an. Sie können die Rücksprünge anzeigen, indem Sie auf das „Einstellungen“-Zahnrad-Symbol oben rechts klicken und dann den Schalter „Auf Gauben anwenden“ aktivieren.
- Umwandeln einer Gaube in das Dach – Wenn Sie Module zur Gaube hinzufügen oder weitere Anpassungen an Höhe und Neigung vornehmen möchten, empfehlen wir, die Schaltfläche In Dach umwandeln im Gauben-Menü rechts zu klicken. Durch die Umwandlung der Gaube in ein Dach wird die Gaube zu einer eigenständigen Struktur und Rücksprünge werden automatisch angezeigt.
Falten
Ähnlich wie bei Gauben können Sie im Dachbearbeitungsmodus Falten zu Ihrer Struktur hinzufügen. Aurora bietet Ihnen die Möglichkeit, drei verschiedene Arten von Falten hinzuzufügen:
- Klicken Sie mit der linken Maustaste auf die Art der Falte, die Sie einfügen möchten. Bewegen Sie den Cursor über das Dach und klicken Sie mit der linken Maustaste, um sie zu platzieren.
Für weitere Tipps zum SmartRoof-Tool sollten Sie sich für Kurse der Aurora Academy anmelden.
