Übersicht
Aurora ermöglicht es Anwendern, Mikro-Wechselrichter mit mehreren Eingängen und Optimierer in ihre Entwürfe einzubinden, um ein genaues 3D-Modell, eine Leistungssimulation und eine Finanzanalyse zu erstellen.
MLPEs mit mehreren Eingängen sind nur in New Aurora erhältlich. Sie können sie nicht in Legacy Aurora platzieren, aber sie werden angezeigt, wenn Sie einen Entwurf öffnen, der sie in Legacy Aurora enthält.
Was sind MLPEs?
Leistungselektronik auf Modulebene (Module Level Power Electronics, MLPEs) sind Geräte, die in eine PV-Anlage eingebaut werden, um deren Leistung unter bestimmten Bedingungen zu verbessern, insbesondere Mikrowechselrichter und DC-Optimierer. Jedes Gerät ist mit einem (oder mehreren) Solarmodulen in der Anlage verbunden.
https://www.aurorasolar.com/blog/module-level-power-electronics-mlpe-for-solar-design-a-primer/
Was sind MLPEs mit mehreren Eingängen (MI)?
Ein Gerät mit mehreren Eingängen kann an mehr als ein einziges Panel angeschlossen werden. Aurora unterstützt sowohl Geräte, die sich mit mehr als einem Panel in Reihe am selben Port verbinden, als auch Geräte, die sich mit einzelnen Panels an vielen verschiedenen Ports verbinden.
https://www.solarpowerworldonline.com/2014/02/dual-mppt-defined-understanding-mppt/
Warum sollten Sie Multi-Input verwenden?
MLPEs mit einem Eingang erhöhen die Energieausbeute und nutzen den Platz auf einem teilweise beschatteten Dach effizienter, sind aber im großen Maßstab teurer. Andererseits sind String-Wechselrichter allein billiger und können die Effizienz maximieren, indem sie Arrays auf verschiedenen Seiten miteinander verbinden, wenn sie richtig konzipiert sind, aber sie können zu Abschattungsverlusten führen.
DC-Optimierer mit mehreren Eingängen und Mikro-Wechselrichter können einen großartigen Kompromiss zwischen den beiden darstellen: Sie maximieren die Leistung der Dachfläche im Vergleich zu reinen String-Wechselrichtern und benötigen gleichzeitig weniger Komponenten als MLPE mit einem Eingang, was zu einem Gleichgewicht zwischen maximaler Leistung und Kosten führt.
Werden Wechselrichter mit externen MPPTs unterstützt?
Benutzer können mit AutoDesigner und AutoStringer Systeme erstellen, die Wechselrichter mit externen MPPTs verwenden, einschließlich Generacs PWRcell Wechselrichter und PV Link-Optimierer und, bis Ende Q2 2023, Schneider XW Pro Wechselrichter mit Conext Ladereglern. Zuvor waren hierfür Umgehungslösungen erforderlich (Generac und Schneider); jetzt ist es so einfach wie die Auswahl der Komponenten und die Ausführung von AutoStringer oder AutoDesigner, die die Platzierung der Komponenten unter Berücksichtigung der elektrischen Eigenschaften und Kosten der Komponenten optimieren. Wie bei anderen DC-Optimierungskonfigurationen mit mehreren Eingängen ist diese Funktion nur in New Aurora verfügbar und kann nicht manuell bearbeitet werden.
Hinzufügen von MLPEs mit mehreren Eingängen zu einem Entwurf
-

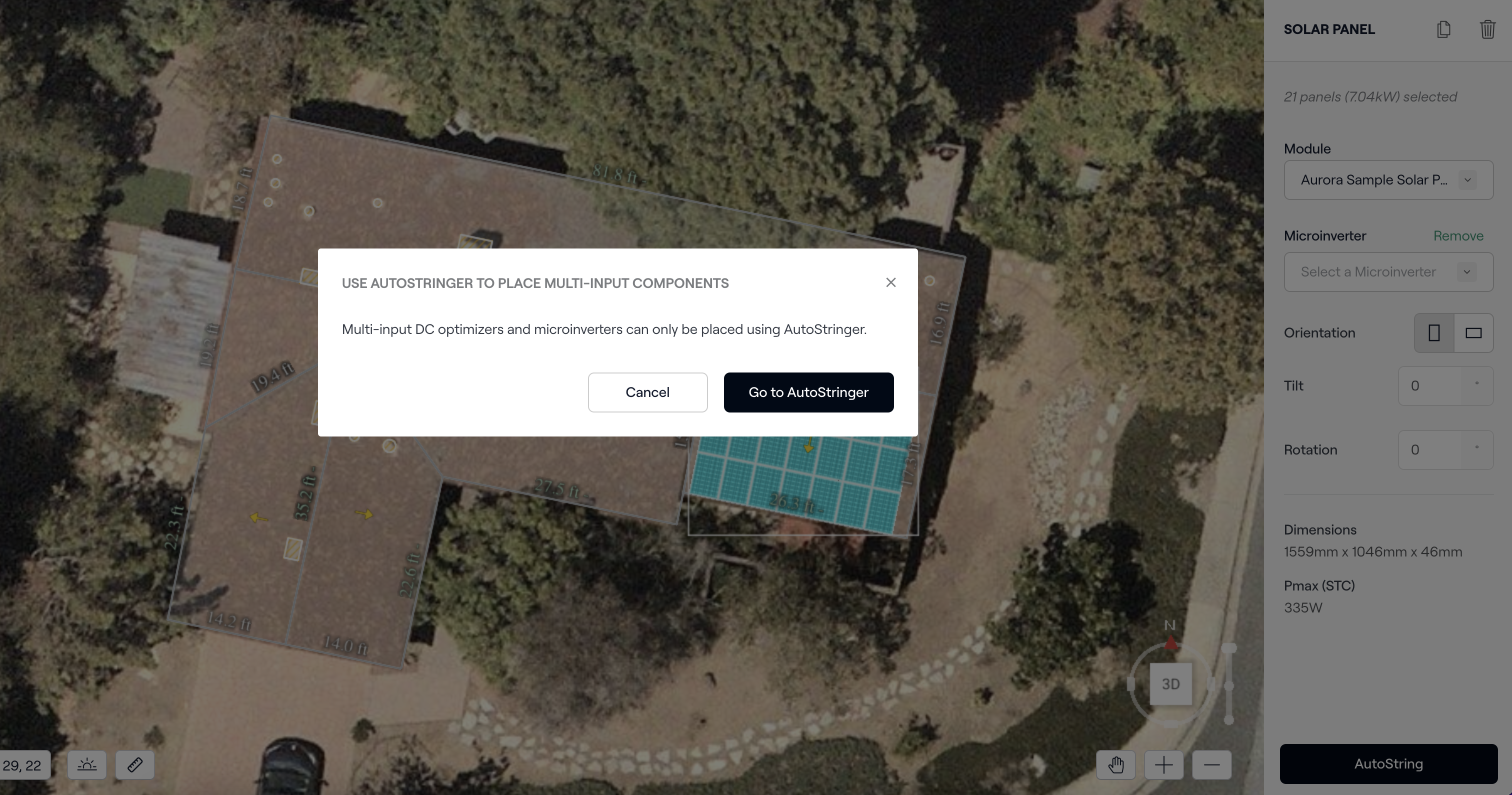

Sie können MLPEs mit mehreren Eingängen über die OptionAutoStringer im Standortmenü hinzufügen . Wenn Sie diese im Solarmodul-Inspektor auswählen, erscheint ein Modal, das Sie auffordert, zum AutoStringer zu gehen.
-

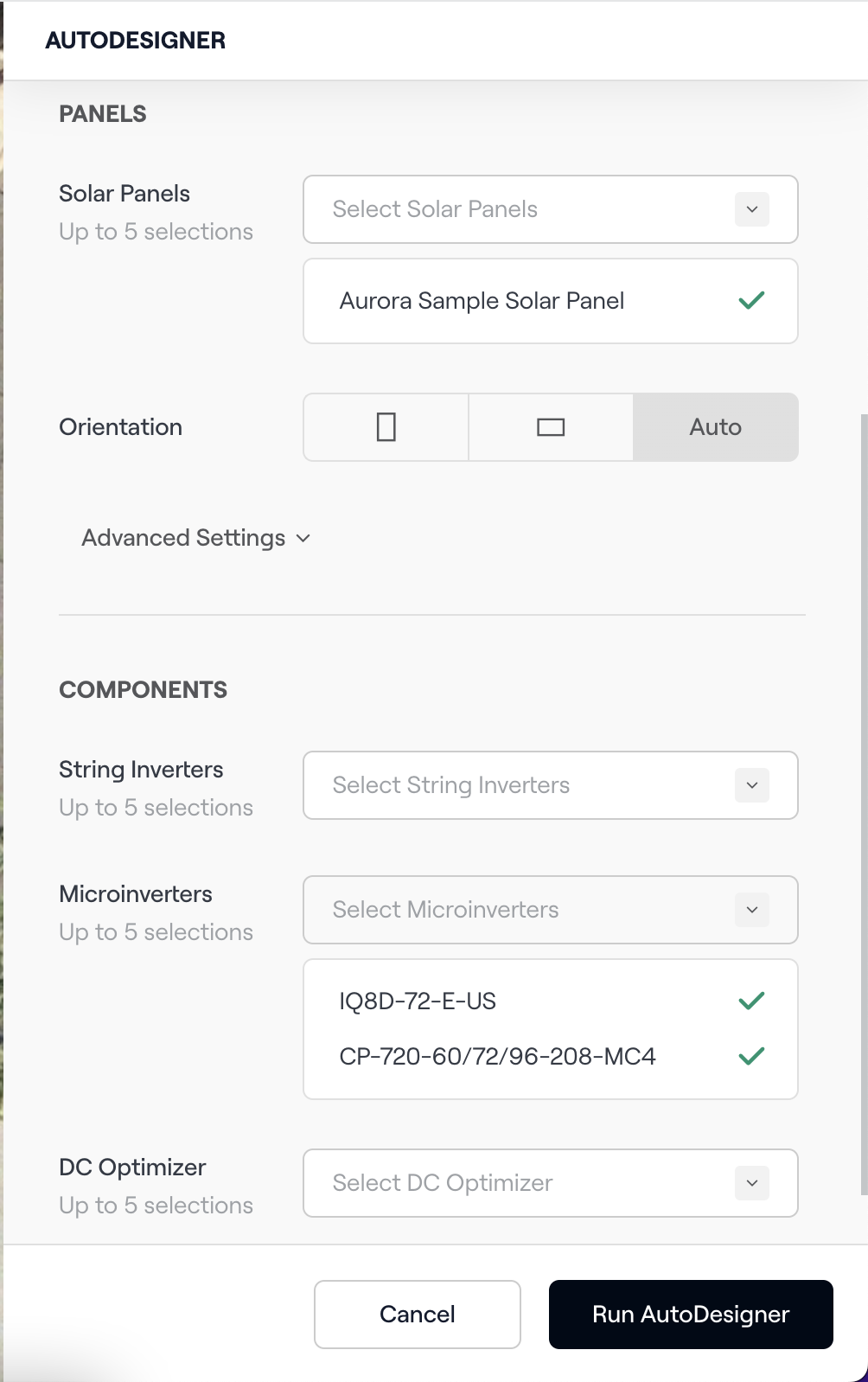

Sie können auch MLPEs mit mehreren Eingängen mit dem Energy Mode AutoDesignerhinzufügen .
Auswahl von MLPEs mit mehreren Eingängen in AutoStringer

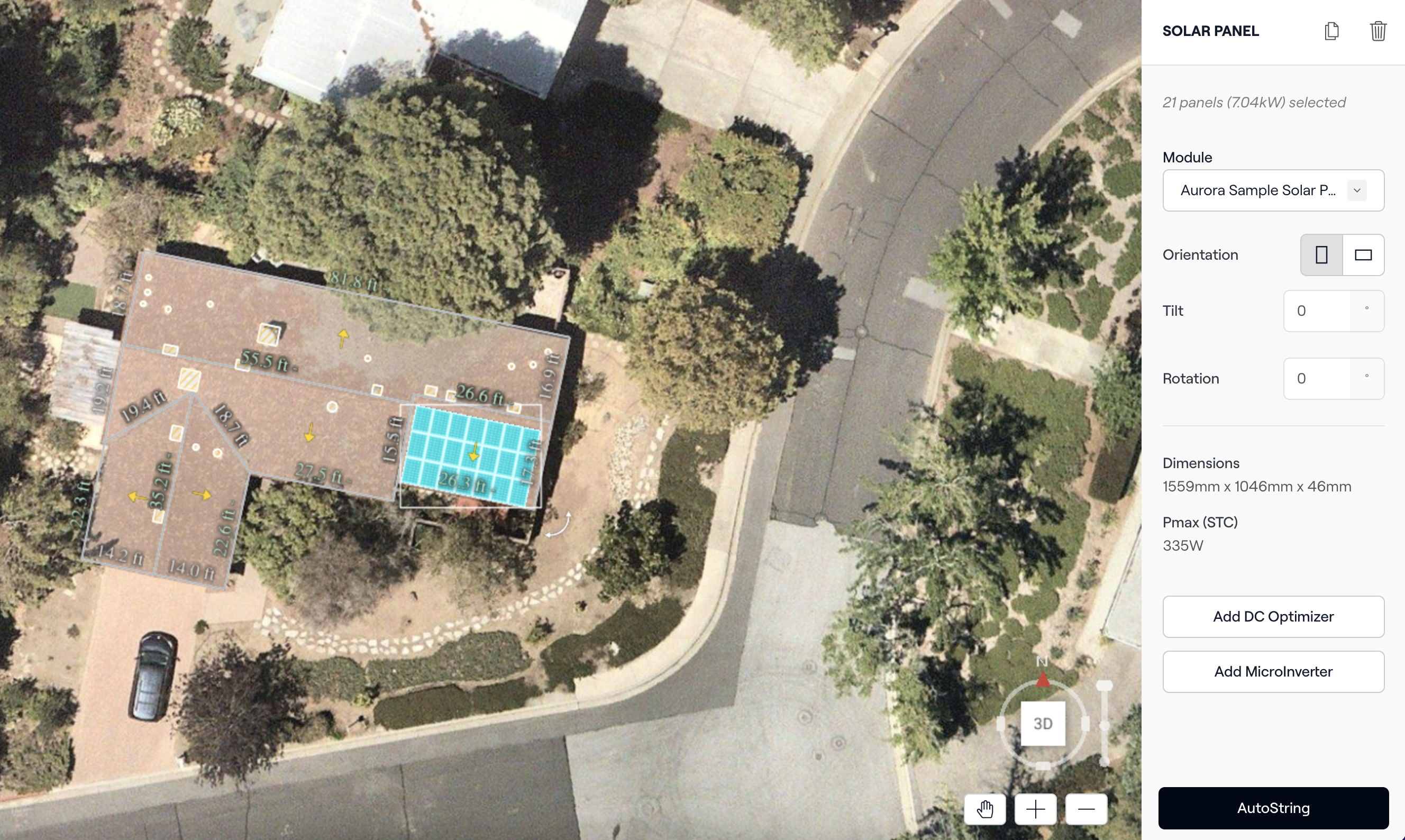

1. Wählen Sie die Panels aus, die Sie verknüpfen möchten, und klicken Sie auf AutoString unten im rechten Inspektor.
Hinweis: Wie immer können Sie AutoStringer auf verschiedene Weise erreichen, u.a. über den Solarpanel-Inspektor und indem Sie zunächst auf AutoStringer in der Symbolleiste "String/Verbinden" klicken und dann Ihre Panels auswählen. MI MLPEs verhalten sich in jedem Fall gleich.

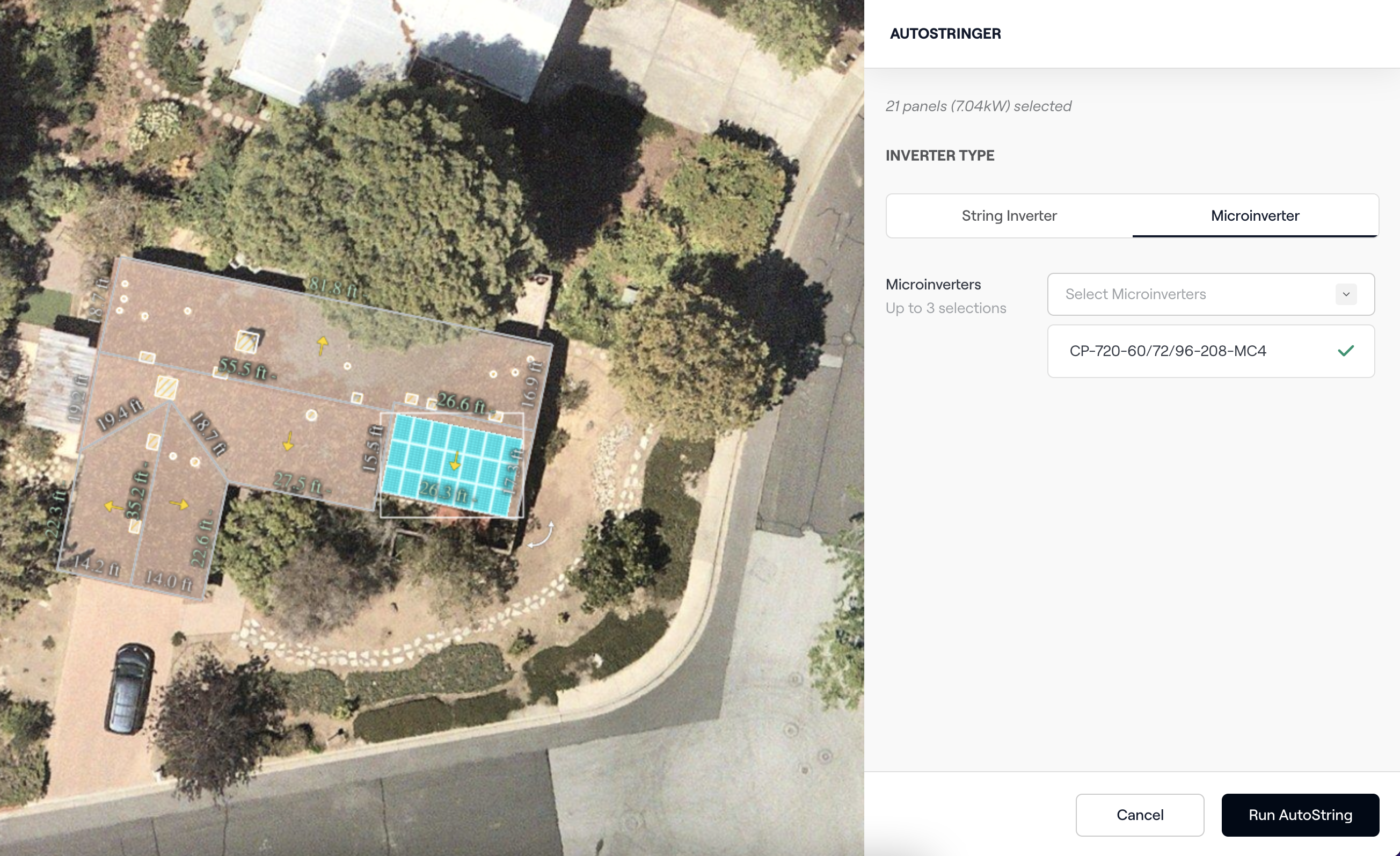

2. Wählen Sie den Multi-Input-Mikro-Wechselrichter oder Optimierer, den Sie stringen möchten, aus dem entsprechenden Dropdown-Menü aus und klicken Sie auf Run AutoStringer.

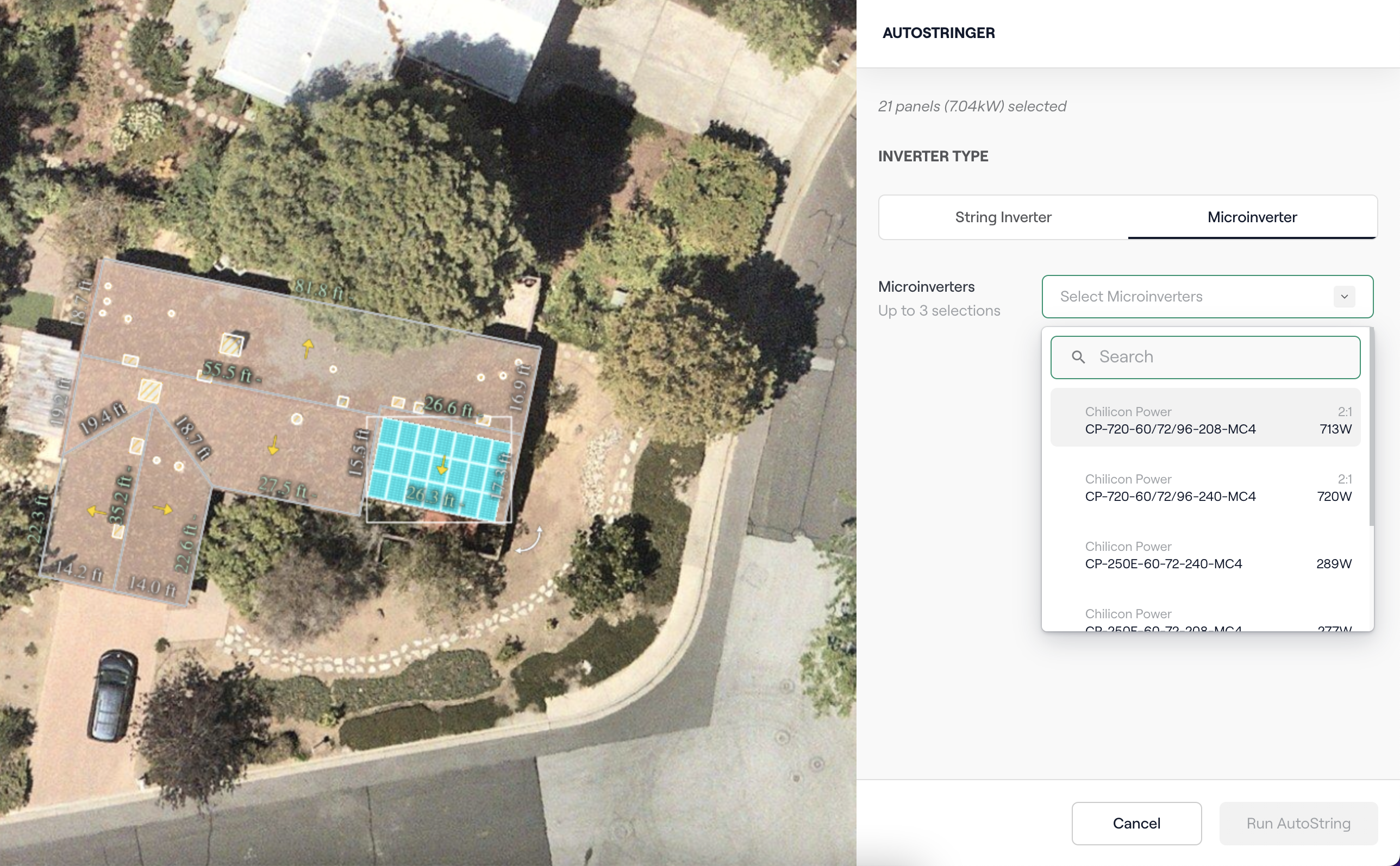

Wenn die MLPE mehr als 1 Panel akzeptiert, wird dies im Etikett "X:1" vermerkt (wobei X die Anzahl der Panels ist, an die sie angeschlossen werden kann).

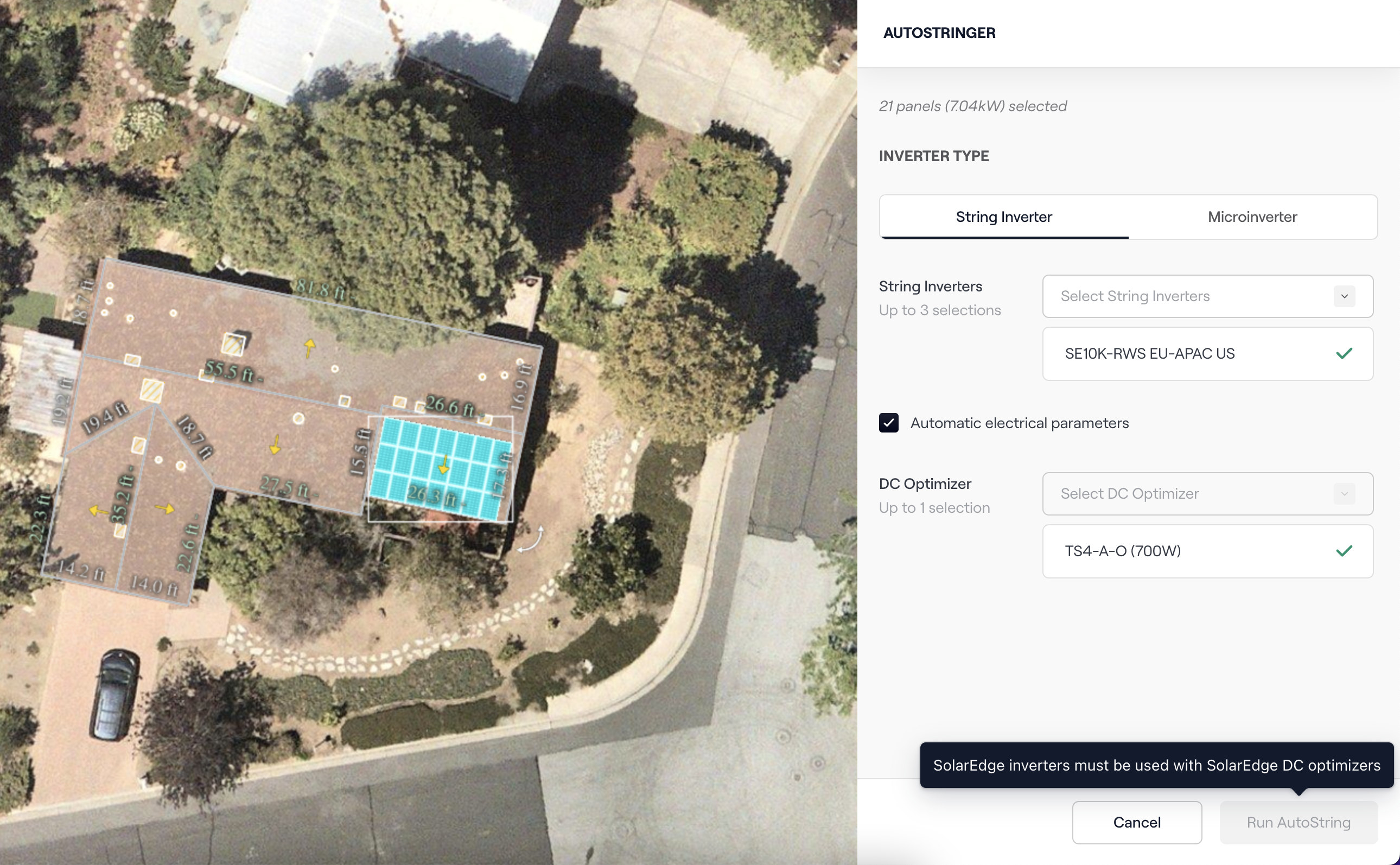

Die Validierung teilt Ihnen mit, ob Komponenten inkompatibel sind.

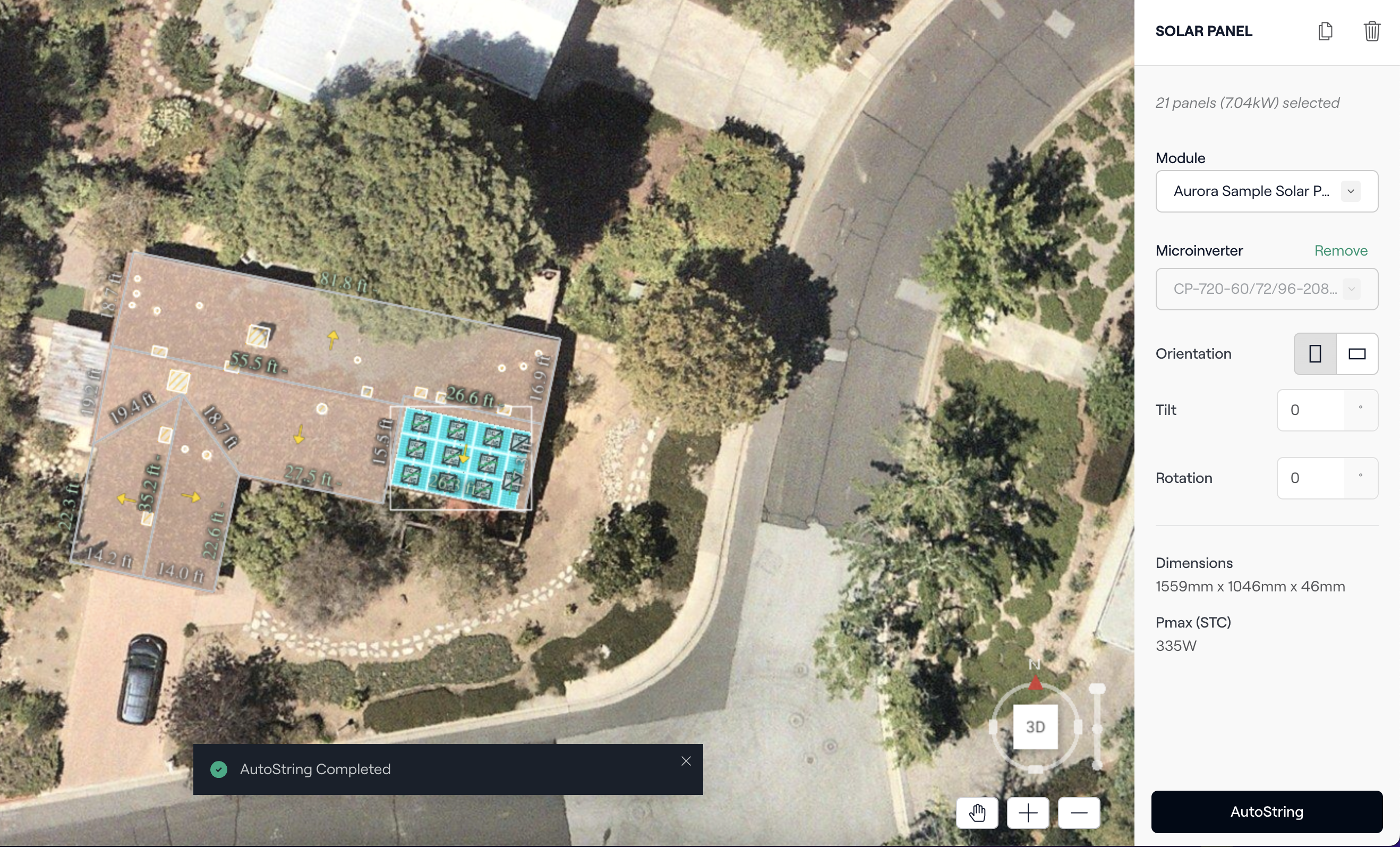

3. Nachdem AutoStringer fertig ist, werden die MLPEs hinzugefügt und gemäß den Spezifikationen der Komponente optimal bespannt.

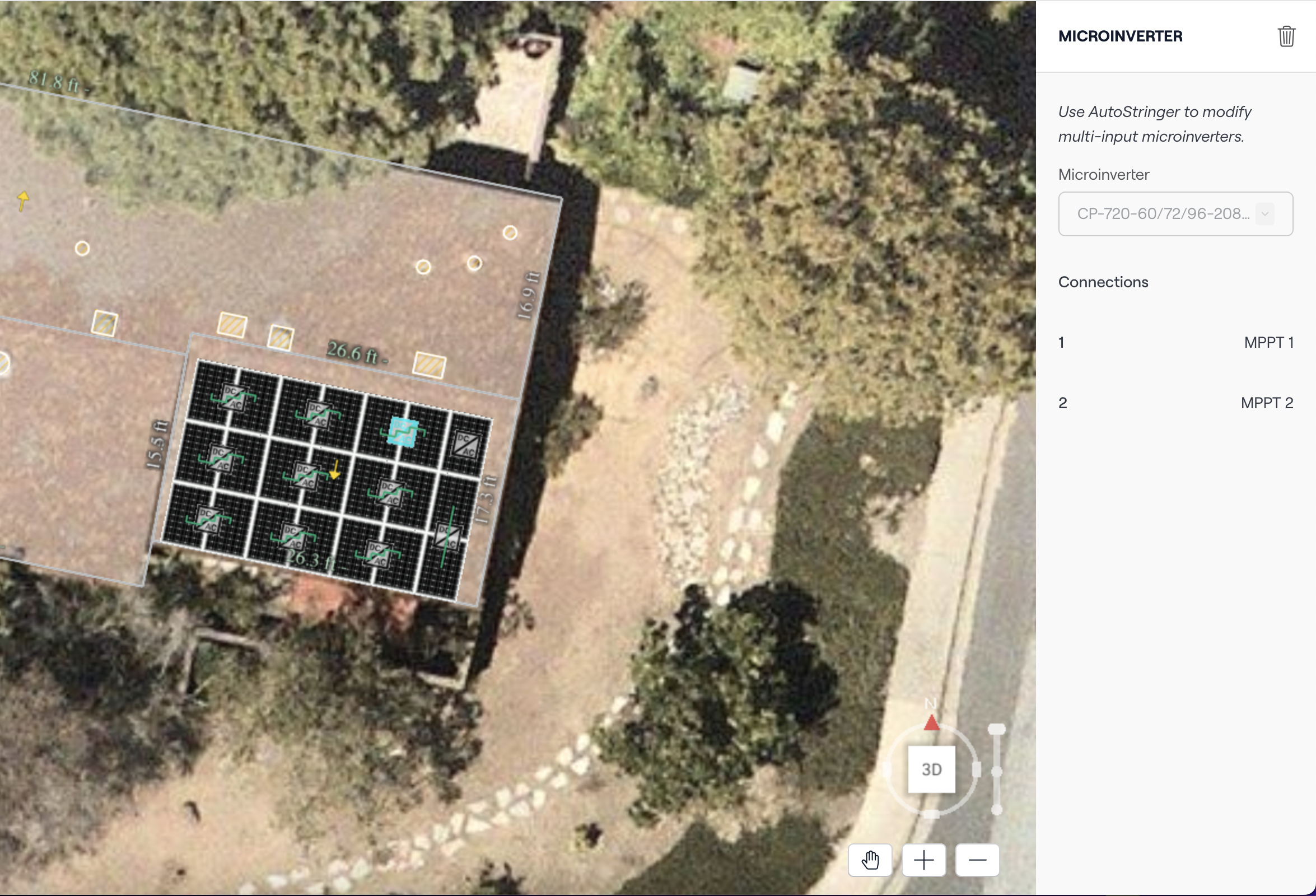

4. Um die Spezifikationen der Komponente zu überprüfen, klicken Sie auf MLPE und überprüfen Sie sie im Komponentenmenü auf der rechten Seite.

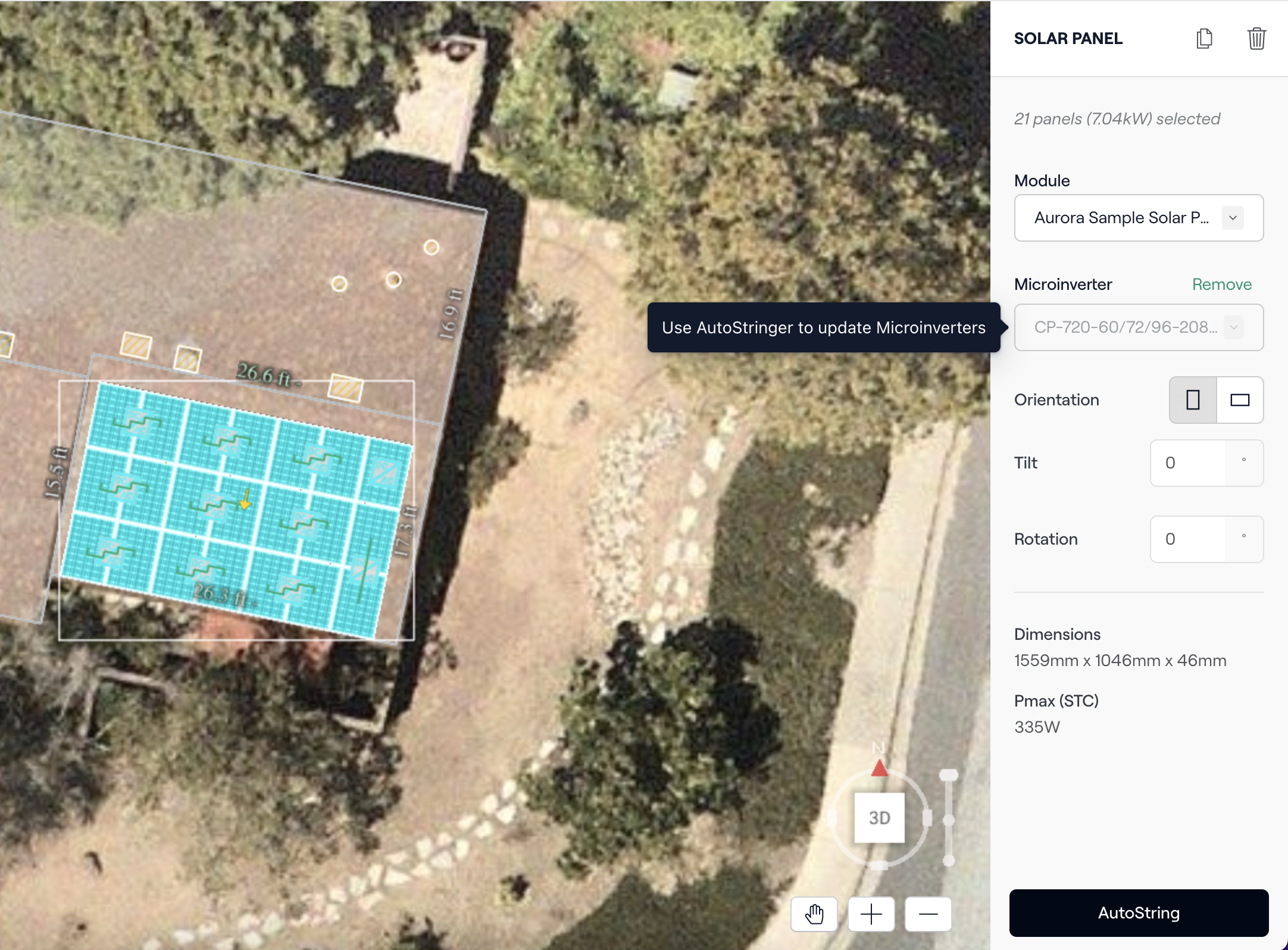

5. Um den gewählten MLPE zu bearbeiten/zu aktualisieren, müssen Sie AutoStringer verwenden, um die vorhandenen Komponenten und Verbindungen zu überschreiben. Es ist nicht möglich, den MLPE mit mehreren Eingängen über das Komponentenmenü zu bearbeiten.
Sie können die MLPE jedoch entfernen, indem Sie sie entweder auswählen und auf das Papierkorbsymbol klicken oder indem Sie die zugehörigen Module auswählen und im Feld Microinverter oder DC Optimizer im Solarpanel-Inspektor auf Entfernen klicken.
Um die Liste der unterstützten MLPEs mit mehreren Eingängen zu bestätigen, können Sie unsere Komponentendatenbank einsehen. Wenn wir eine Komponente noch nicht unterstützen, ist es sehr gut möglich, dass wir sie unterstützen können, wenn wir benachrichtigt werden. Bitte wenden Sie sich an unser Support-Team unter support@aurorasolar.com
