Aurora te permite exportar el diseño de tu sistema como un archivo DXF, un formato CAD estándar compatible con AutoCAD y otras herramientas de diseño. Usa las exportaciones DXF para compartir tu diseño con ingenieros estructurales, equipos de permisos o cualquier flujo de trabajo que requiera dibujos listos para CAD.
¿Qué es un archivo DXF? DXF (Drawing Exchange Format) es un formato de archivo CAD abierto desarrollado por Autodesk. Codifica datos geométricos 2D y 3D y es ampliamente utilizado para dibujos técnicos, planos de sitio y paquetes de permisos.
En este artículo, cubriremos:
- Cómo exportar un archivo DXF
- Cómo elegir qué capas incluir
- Qué hacer con tu archivo DXF
- Solución de problemas
Cómo exportar un archivo DXF
- Abre tu proyecto en Aurora y navega a Modo de Diseño.

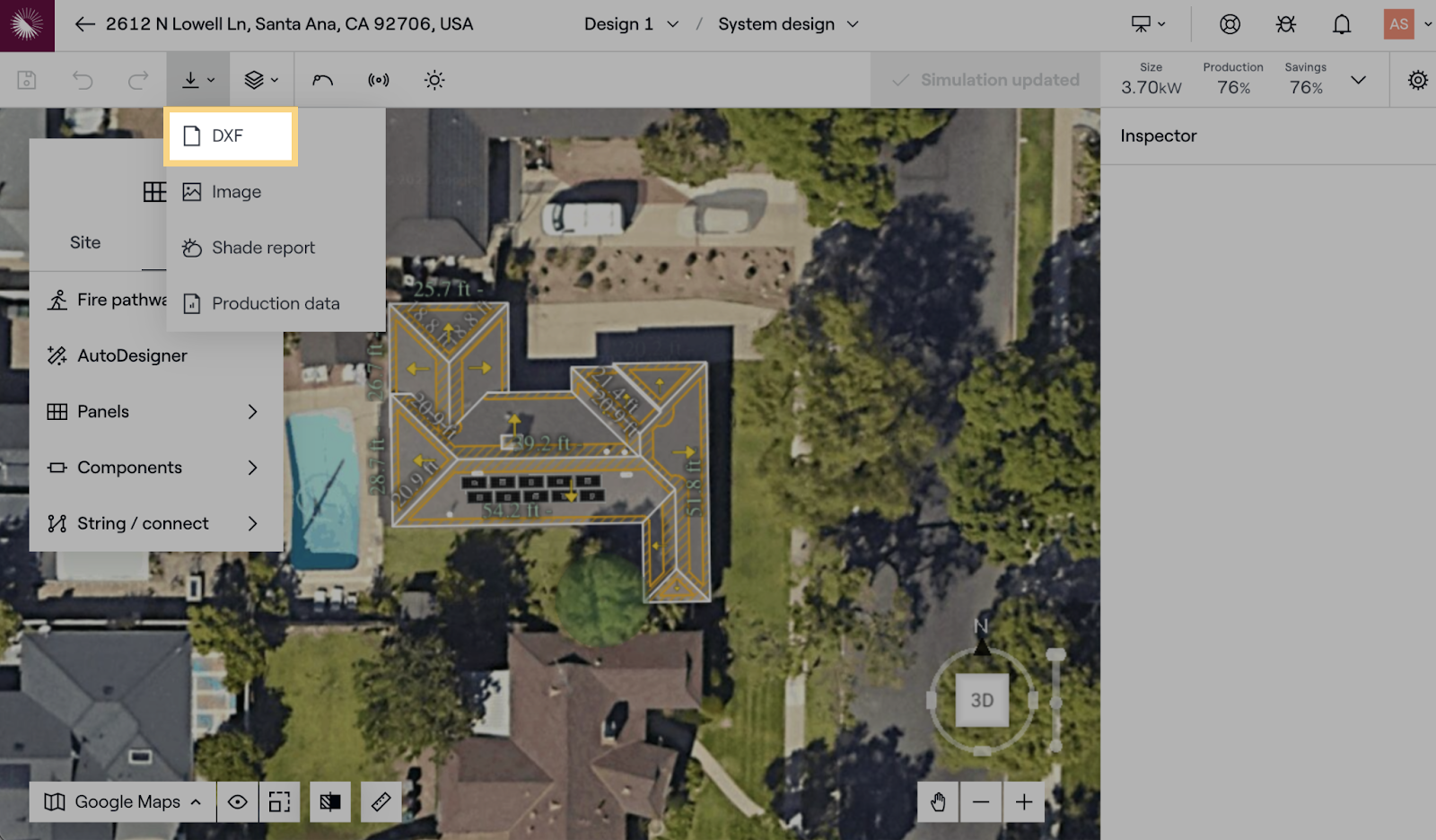

- Haz clic en Exportar en la esquina superior izquierda de la pantalla.
- Selecciona DXF de las opciones de formato de exportación.

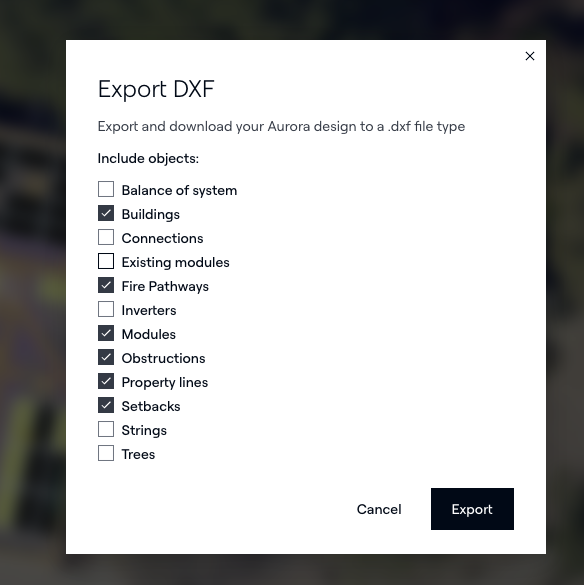

- En el panel de selección de capas, marca las casillas junto a las capas que deseas incluir en la exportación.
- Haz clic en Exportar para guardar el archivo en tu computadora.
Cómo elegir qué capas incluir
Puedes seleccionar o deseleccionar capas individuales antes de exportar. Incluir solo las capas que necesitas mantiene el archivo limpio y reduce la confusión para los revisores posteriores. Las selecciones comunes de capas incluyen:
- Contorno del techo y obstrucciones
- Distribución de módulos y configuración de strings
- Retranqueos y límites de propiedad
- Rutas de conductos eléctricos (si aplica)
Si no estás seguro de qué capas incluir, consulta con el ingeniero o contacto de permisos que usará el archivo.
Qué hacer con tu archivo DXF
Una vez exportado, puedes abrir tu archivo DXF en AutoCAD u otra aplicación CAD compatible. Antes de editar, confirma que tu dibujo esté configurado en el sistema de unidades correcto para evitar problemas de escala:
- Proyectos imperiales: configura las unidades en Pies
- Proyectos métricos: configura las unidades en Metros
Para instrucciones paso a paso sobre cómo abrir y escalar tu DXF en AutoCAD, consulta Cómo importar archivos DXF en AutoCAD.
Solución de problemas
El botón Exportar está deshabilitado o no es visible
El botón Exportar solo está disponible en Modo de Diseño. Asegúrate de tener un diseño abierto y no estar en ningún submodo de edición activo (por ejemplo, edición de strings o análisis de sombra).
Las capas parecen faltar o están en blanco en el archivo exportado
Si una capa aparece vacía después de la importación, confirma que la capa fue seleccionada en el panel de exportación antes de descargar. Algunas herramientas CAD también ocultan capas por defecto; verifica la configuración de visibilidad de capas en AutoCAD.
El dibujo se abre con la escala incorrecta
Esto usualmente significa que el sistema de unidades en tu herramienta CAD no coincide con el proyecto. Consulta Cómo importar archivos DXF en AutoCAD para saber cómo corregir las unidades en AutoCAD.
