Guía paso a paso para diseñar un sistema fotovoltaico

Una vez creado el modelo del emplazamiento, ya sea manualmente en Design Mode, aprovechando nuestros servicios de diseño experto o a través de Aurora AI, ya está listo para diseñar el sistema fotovoltaico.

Puede seleccionar los módulos que desea utilizar y la orientación de los mismos, e incluso añadir una fila de relleno que añada una orientación alternativa por encima o por debajo de las matrices si hay espacio disponible.

Colocación de paneles

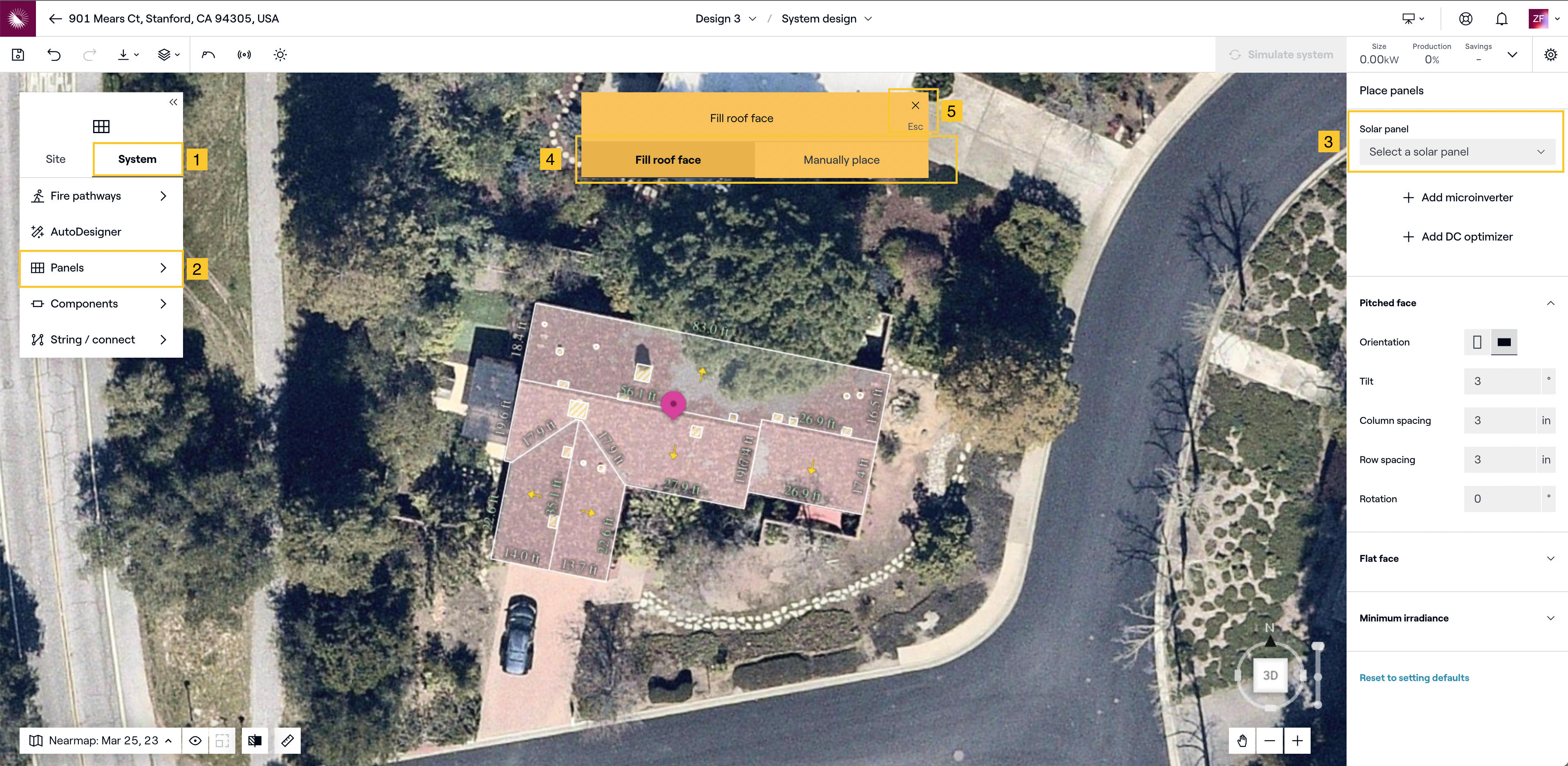

Colocación manual de paneles

Los usuarios que deseen colocar paneles utilizando la cara de techo de relleno o colocarlos manualmente pueden hacerlo de la siguiente manera:

1. Haga clic en sistema.
2. Pase el ratón por encima de los paneles y seleccione el módulo.
3. En el inspector Colocar paneles, situado en la parte derecha de la pantalla, aparecerán los ajustes predeterminados de los paneles solares.
4. En el banner amarillo que aparece en la parte superior de la pantalla, seleccione rellenar la cara del tejado o coloque manualmente. Los usuarios pueden cambiar fácilmente entre los dos métodos según sus necesidades.
   1. Rellenar cara del tejado - Seleccione la cara o caras del tejado que desee rellenar con paneles.
   2. Manualmente - Seleccione el lugar específico en el que desea colocar un único panel o haga clic y arrastre el ratón para colocar varios paneles
5. Haga clic o pulse esc cuando haya terminado para salir de los paneles de colocación.

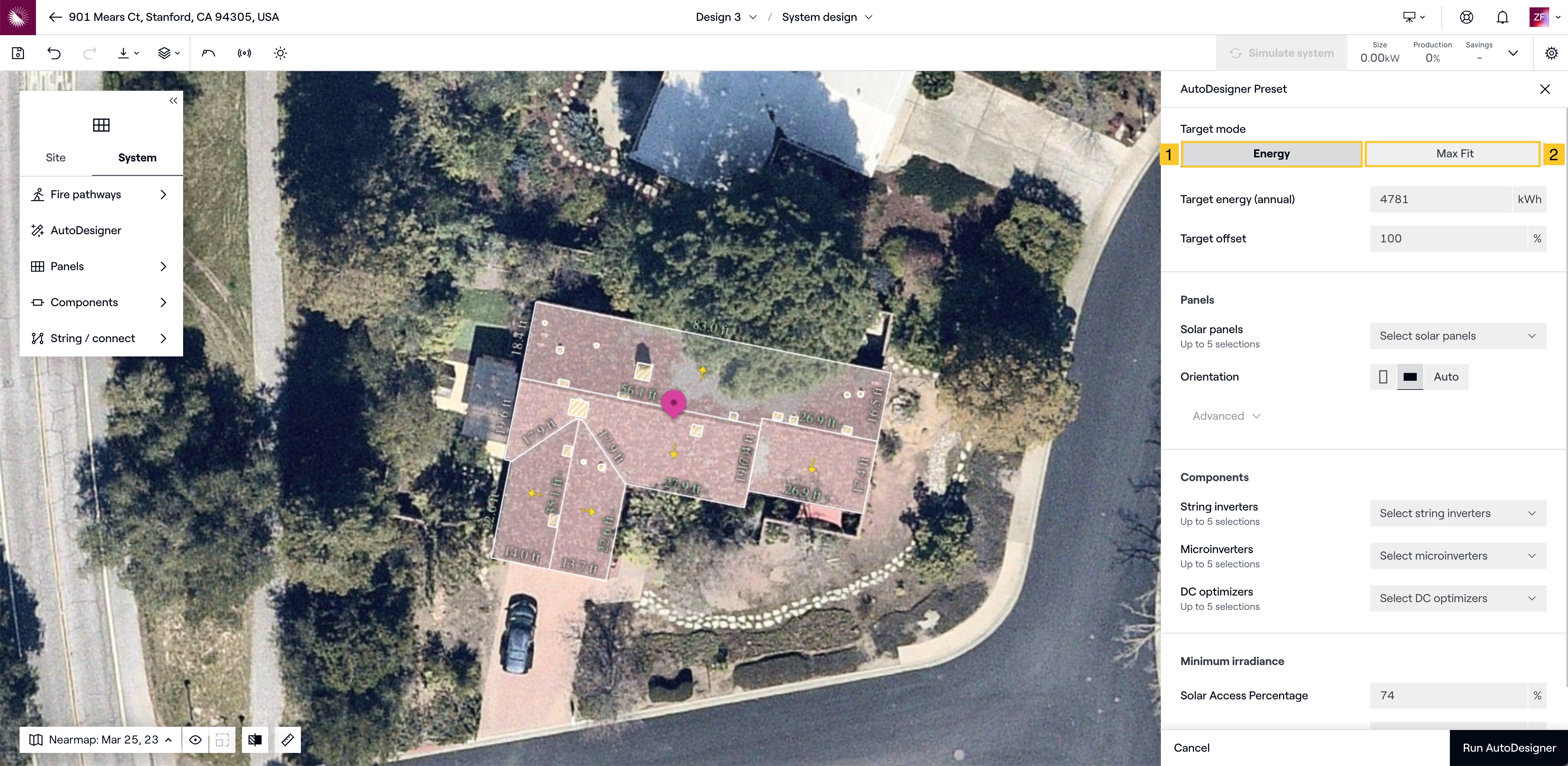

AutoDesigner

AutoDesigner de Aurora le permite colocar sus paneles y encadenar su diseño fotovoltaico con sólo unos clics.

Haga clic en sistema desde Design Mode y verá la opción Autodiseñador

Existen 2 modos de destino diferentes en AutoDesigner:

1. Energía: Elija entre energía objetivo o compensación objetivo
2. Ajuste máximo: colocará tantos paneles FV en su modelo de emplazamiento como quepan.

Encordar su sistema

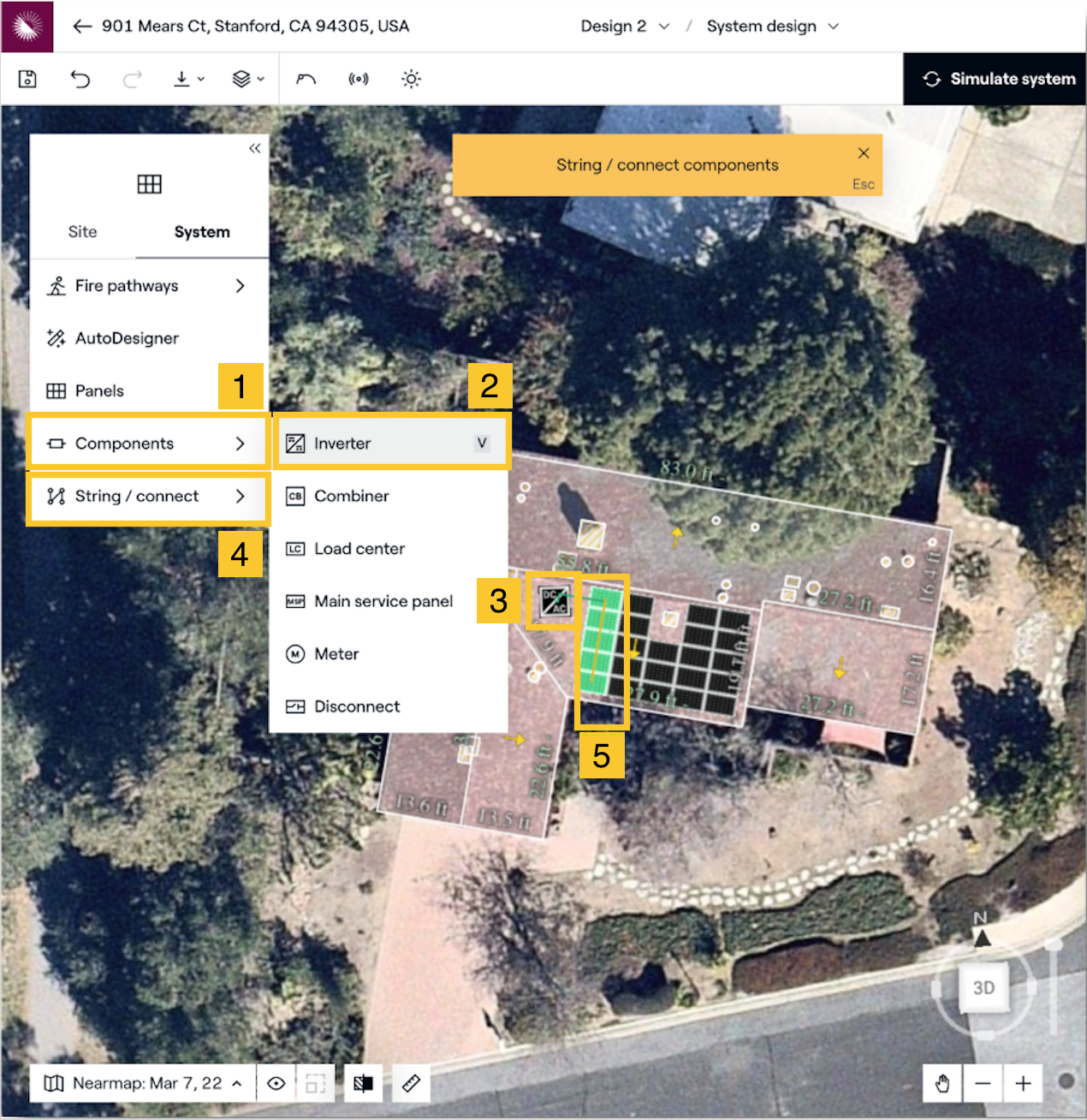

Encordado manual

Esta opción le permite diseñar y encordar el sistema tal y como lo imagina. Tras colocar los paneles, puede encordar manualmente el sistema, lo que permite un mayor grado de precisión y personalización.

Para encadenar manualmente su sistema:

1. Haga clic en Añadir componentes en el menú del sistema de la barra de herramientas de la izquierda.
2. Haga clic en inversor
3. Seleccione el inversor adecuado y colóquelo en el lugar deseado.
4. Haga clic en cadena/conectar en el menú del sistema de la barra de herramientas de la izquierda
5. Haga clic con el botón izquierdo y manténgalo pulsado para arrastrar la cadena a través de los módulos. El rojo significa que la longitud de la cadena es demasiado corta o demasiado larga (fuera del rango de entrada de tensión aceptable del inversor). Verde significa que la longitud de la cadena es válida (dentro del rango de entrada aceptable).
6. Suelte el botón izquierdo para completar la cadena.

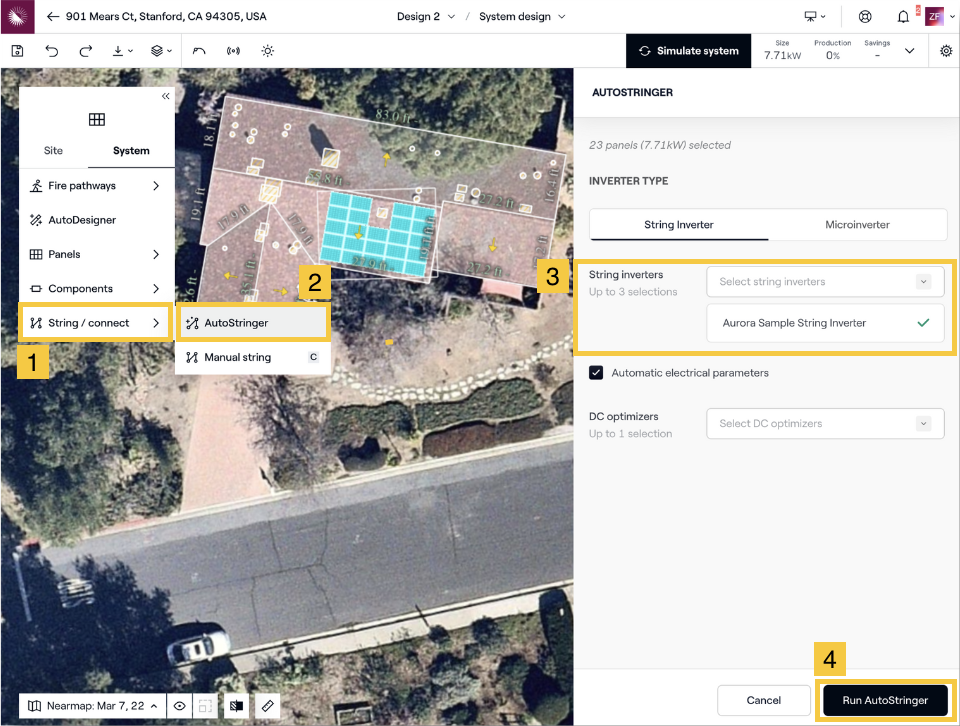

AutoStringer

AutoString de Aurora le permite encordar su diseño fotovoltaico con sólo unos clics.

Para autoastringir su sistema:

1. Pulsar cadena/conectar
2. Haga clic en AutoStringer
3. Seleccione el inversor que desea encadenar y haga clic en autoencadenar.
4. Haga clic en ejecutar AutoStringer

Recapitulemos

Aurora le ofrece diferentes formas tanto de colocar los módulos como de encordar su sistema fotovoltaico. Esto mejora su capacidad para elaborar el sistema preciso que imagina con mayor flexibilidad y rapidez.

Para recapitular:

Al colocar los módulos puede:

• Colocar manualmente los paneles
• Utilice AutoDesigner

Al encordar su sistema puede:

• Encordar manualmente los paneles
• Utilice AutoStringer
