Siga estos pasos para crear un sistema de montaje en suelo:
- En el modo de diseño, haga clic en Sistema, Insertar paneles y seleccione Montajes en tierra.
- Seleccione el tipo de módulo y la orientación del panel. Puede introducir un valor de inclinación, la altura a la base, añadir cadenas de longitud y añadir el espaciado entre módulos en la sección avanzada de abajo. Una vez que haya hecho sus selecciones, haga clic en Dibujar.
-

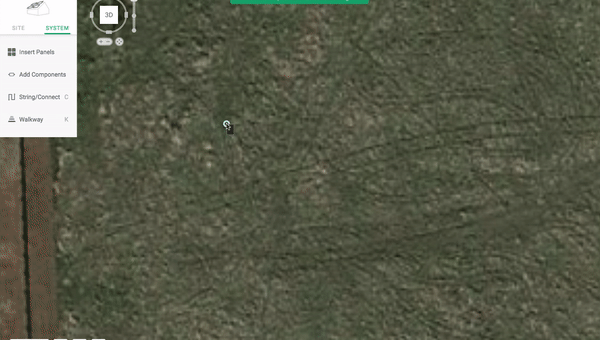

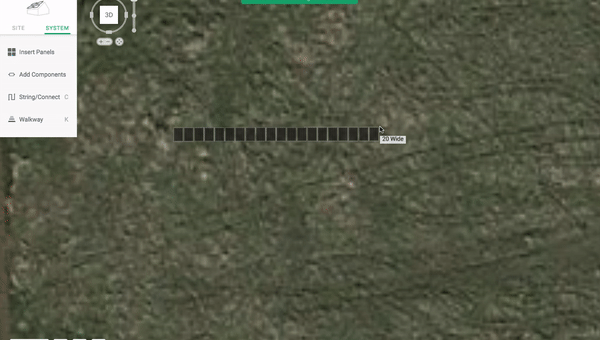

Haga clic con el botón izquierdo del ratón donde desee que empiece la parte superior izquierda de la matriz. Mueva el cursor hacia la derecha hasta que tenga el número de columnas deseado y, a continuación, vuelva a hacer clic con el botón izquierdo.
-
Mueva el cursor hacia abajo para determinar el número de filas y, a continuación, haga clic con el botón izquierdo.

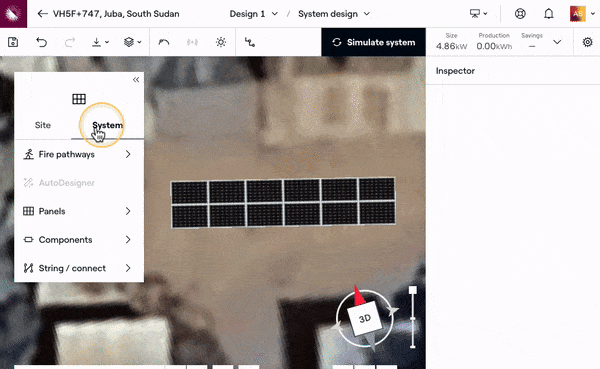

- Una vez que haya colocado el soporte de suelo, puede realizar ajustes en las filas, columnas y espaciado utilizando los campos de la barra lateral derecha.
Postes de montaje

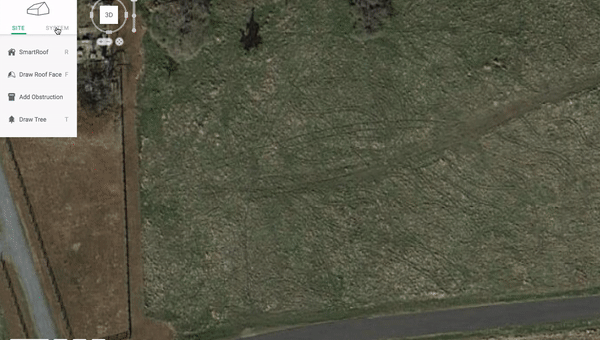

Los postes de montaje no se representan cuando se utiliza la función de montaje en el suelo. Si necesita representar visualmente los postes de montaje en su diseño, una solución es crear un Árbol con una altura de copa y un radio de copa 0.
