Índice
- Visión general
- Ajustes del panel solar
- Colocación de paneles con Rellenar la cara del tejado o Colocar manualmente con grabación en pantalla
- Colocación de paneles con AutoDesigner
Nota: ¿Busca cómo colocar paneles en Sales Mode? Haga clic en aquí.
Visión general
Los usuarios pueden elegir entre varios métodos diferentes para colocar los paneles solares dentro del Design Mode. Rellenar cara del tejado y Colocar manualmente permiten al usuario elegir dónde colocar los paneles rellenando las caras del tejado seleccionadas o colocando los paneles individualmente.
AutoDesigner colocaautomáticamente los paneles, teniendo en cuenta todos los ajustes predeterminados de los paneles solares, y puede funcionar en dos modos de objetivo diferentes, Energía y Ajuste máximo. El modo de energía añade paneles para alcanzar de forma óptima un objetivo/desfase energético y encadena/conecta los paneles entre sí. El modo Max Fit llenará todo el techo y no conectará los paneles.
Ajustes del panel solar
Los usuarios dentro del Design Mode pueden controlar cómo el panels se colocan utilizando la herramienta inspector accesible al hacer clic en Paneles o Autodiseñador en la barra de herramientas Sistema barra de herramientas.
Los ajustes por defecto son gestionados por los administradores en los Ajustes de la cuenta. Cualquier cambio realizado en Design Mode al colocar paneles se mantendrá para ese usuario y ese diseño, aunque salga y vuelva al diseño más tarde. Los usuarios pueden volver a la configuración predeterminada en cualquier momento haciendo clic en "Restablecer la configuración predeterminada" en la parte inferior del inspector. Los paneles solares en modo de diseño se encajarán en su lugar basándose en el espaciado predeterminado entre filas y columnas, además de adaptarse a cualquier cambio realizado en los ajustes predeterminados para ese diseño y usuario. Más información sobre cómo cambiar la configuración predeterminada del panel solar aquí.
Nota: Los ajustes por defecto de la cuenta para los paneles solares son gestionados por el administrador y se aplican tanto al Modo Ventas como Design Mode.
Colocación de paneles con la cara del techo de relleno o Colocación manual

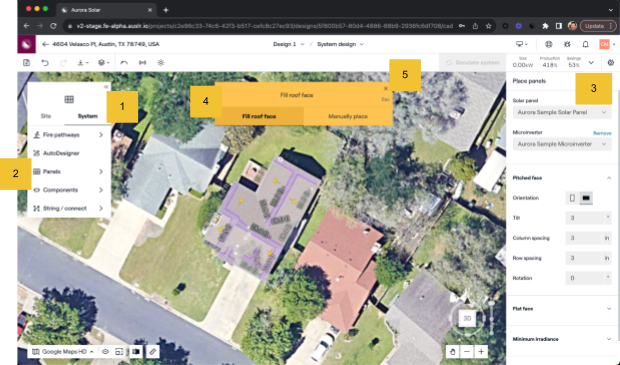

Los usuarios que deseen colocar paneles utilizando Rellenar cara del tejado o Colocar manualmente, pueden hacerlo:
- Haga clic en . Sistema.
- Pase el ratón sobre Paneles, luego seleccione Módulo.
-
En los Colocar paneles en la parte derecha de la pantalla, aparecerán los ajustes predeterminados de los paneles solares.
a) Puede continuar con ellos o realizar ajustes. Los ajustes se mantienen para ese usuario y ese diseño, aunque salga y vuelva al diseño más tarde
b) Si en cualquier momento desea volver a los ajustes por defecto, puede seleccionar Restablecer a ajustes por defecto en la parte inferior del inspector.
-
En el banner que aparece en la parte superior de la pantalla, seleccione Rellenar cara del tejado o Colocar manualmente. Los usuarios pueden cambiar fácilmente entre los dos métodos según sus necesidades.
a) Rellenar cara del tejado - seleccione la cara o caras del tejado que desee rellenar con paneles.
b) Manualmente - seleccione el punto específico en el que desea colocar un único panel o haga clic y arrastre el ratón para colocar varios paneles
- Haga clic o pulse Esc cuando haya terminado para salir de los paneles de colocación.
Colocación de paneles con AutoDesigner
Los usuarios que deseen colocar paneles utilizando AutoDesigner, pueden hacerlo:
- Haga clic en . Sistema.
- Haga clic en AutoDesigner.
- El Preajuste de AutoDesigner aparecerá en la parte derecha de la pantalla y se enumerarán los ajustes predeterminados de los paneles solares (en Paneles).
-
Energía objetivo (anual) y Paneles solares deben rellenarse para ejecutar AutoDesigner.
a) Si ejecuta AutoDesigner en modo Energía, también debe seleccionar un inversor String o Microinversor.
b) Puede realizar los ajustes necesarios en los demás parámetros. Cualquier cambio que realice se mantendrá para este diseño, incluso si sale del inspector o abandona el diseño, y vuelve a él en otro momento.
- Una vez que haya ajustado todos los parámetros según sea necesario, haga clic en Ejecutar AutoDesigner.
