¿Cuándo debo encordar mi diseño?
Tras colocar los módulos en su proyecto Aurora, pulsando el botón Simular obtendrá una estimación precisa de la potencia que producirá ese sistema. Si los módulos están correctamente encadenados y conectados a los inversores, la producción se estimará utilizando el "motor de simulación Aurora", por defecto. Si no hay inversores en el diseño, Aurora utilizará por defecto el motor de simulación PVWatts en su lugar. No dude en experimentar con ambos tipos de simulaciones.
Si utiliza microinversores para todos los módulos de su diseño, no es necesario que los módulos estén encadenados o conectados para que funcione el motor de simulación Aurora. No obstante, si lo desea, puede encadenar estos módulos con fines visuales y de planificación. Si utiliza inversores en cadena en su diseño, todos los módulos deben estar correctamente conectados y encadenados para que funcione el motor de simulación Aurora.
Por lo general, el motor de simulación Aurora dará estimaciones de producción más conservadoras que el motor de simulación PVWatts, así que tenga esto en cuenta cuando trabaje en sus proyectos.
¿Qué tipo de inversores debo utilizar en mi diseño?
El uso de inversores monofásicos en su diseño, frente a los microinversores, tiene sus ventajas y desventajas:
- Los inversores monofásicos son una tecnología más antigua, por lo que suelen ser menos caros que otras opciones.
- Los inversores de cadena no manejan bien la sombra: si un solo panel dentro de una cadena está a la sombra, puede afectar significativamente a la producción del sistema.
- Los inversores de cadenas requieren que todos los paneles de una cadena determinada tengan un paso similar & azimut.
Si su emplazamiento está muy sombreado, o tiene previsto diseñar un sistema en muchas pendientes y azimuts variados, los microinversores pueden ser su mejor opción. Si utiliza relativamente menos planos de montaje, con relativamente menos amenazas de sombra, los inversores monofásicos son una gran opción.
AutoDesigner
AutoDesigner de Aurora le permite crear y encadenar su diseño fotovoltaico con sólo unos clics. Haga clic en Sistema desde Design Mode y verá la opción Autodiseñador.

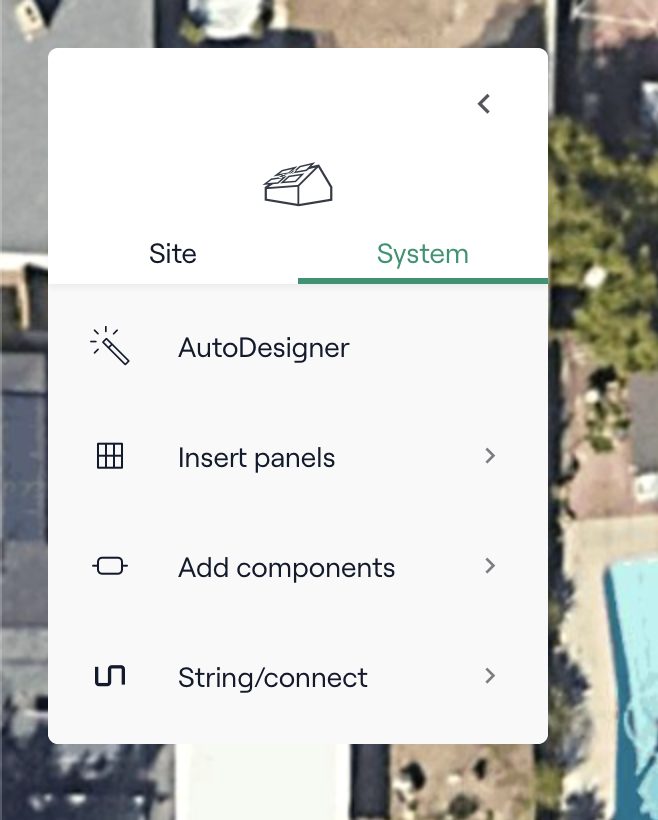

El menú Sistema.
- Haga clic en AutoDesigner
- En el menú de la derecha, seleccione su Modo Objetivo: Energía o Ajuste máximo. El modo de objetivo energético le permite seleccionar una cifra de producción de energía deseada para su diseño, mientras que Max Fit colocará en su modelo de emplazamiento tantos paneles fotovoltaicos como quepan.
- En el menú de la derecha, debajo de Paneles, seleccione un tipo de módulo en el menú desplegable. También puede seleccionar la orientación del panel que desee en este menú, y puede hacer clic en Configuración avanzada si desea configurar detalles como el espaciado entre filas
- En el menú de la derecha, en Componentes, elija la opción Inversor de cadenas o Microinversor. Algunos inversores String también requieren que seleccione un optimizador de CC compatible, pero la mayoría no requieren un optimizador de CC.
- Haga clic en Ejecutar AutoDesigner después de haber seleccionado las opciones deseadas.
En unos instantes, Aurora creará un diseño fotovoltaico basado en sus especificaciones. Si ha seleccionado la opción Inversor de cadenas, los paneles ya estarán conectados a las cadenas. Pulse el botón de simulación en la esquina superior derecha para ver cuánta energía debería producir este sistema.
Encordar paneles manualmente
- Haga clic en Añadir componentes en el menú Sistema de la barra de herramientas de la izquierda.
- Haga clic en Inversor (o pulse la tecla V como atajo para los pasos 1 y 2).
- Seleccione el inversor adecuado y colóquelo en el lugar deseado. La ubicación exacta del inversor en su modelo no afectará a los resultados de la simulación de producción.

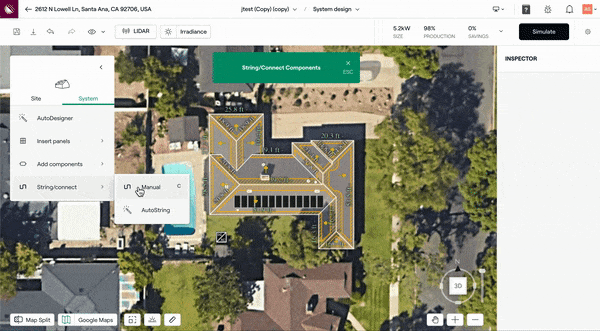

- Haga clic en Cadena/Conectar en el menú Sistema de la barra de herramientas de la izquierda (o atajo de teclado C ).

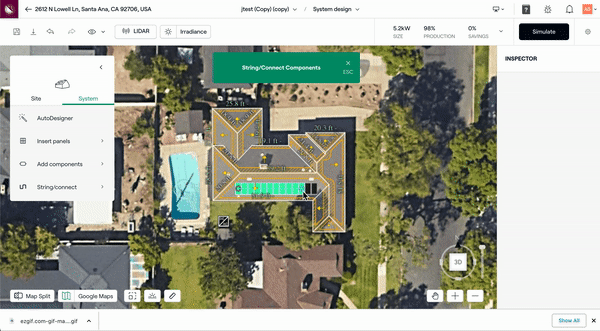

- Haga clic con el botón izquierdo y manténgalo pulsado para arrastrar la cadena a través de los módulos. El rojo significa que la longitud de la cadena es demasiado corta o demasiado larga (fuera del rango de entrada de tensión aceptable del inversor). Verde significa que la longitud de la cadena es válida (dentro del rango de entrada aceptable).
- Suelte el botón izquierdo del ratón para completar la cadena.
Si es necesario ajustar la longitud de la cuerda, haga clic con el botón izquierdo del ratón en el nodo de la cuerda y arrástrelo hasta la longitud deseada.

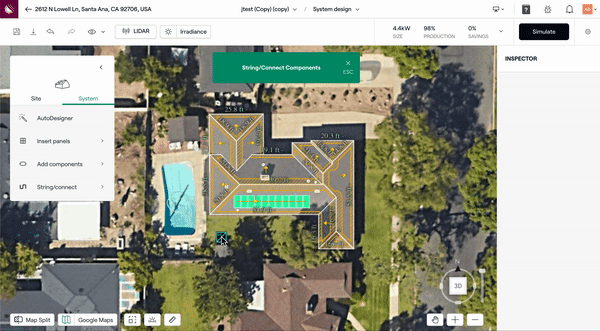

Para conectar el inversor, haga clic con el botón izquierdo del ratón una vez en el inversor y, a continuación, vuelva a hacer clic con el botón izquierdo en cualquiera de los extremos de la cadena que ha creado.

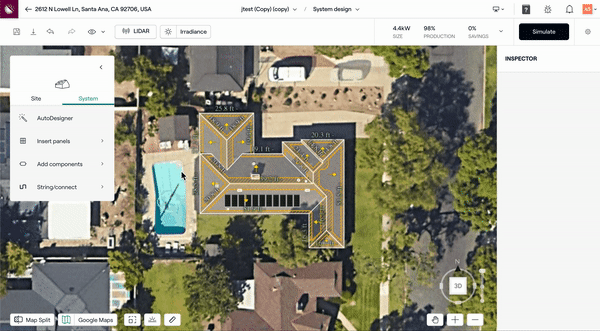

Auto-String
- Haga clic con el botón izquierdo del ratón y manténgalo pulsado para perfilar los paneles que desea encordar.
- Haga clic en el botón Autocadena en la parte inferior de la barra de herramientas derecha.
- Seleccione el inversor que desea encadenar y haga clic en Encadenamiento automático.
