En la mayoría de los proyectos fotovoltaicos de Estados Unidos se exigen vías cortafuegos. La aplicación Aurora le permite colocar fácilmente vías de incendios que cumplan los requisitos de los códigos de la jurisdicción de su diseño.
Índice
Retrocesos frente a vías de incendios
Cómo autocolocar las vías de fuego
Cómo dibujar vías de incendios (sólo en modo diseño)
Retrocesos frente a vías de incendios
En Aurora, las vías cortafuegos son flexibles y puede colocarlas o desplazarlas a cualquier punto del tejado. Sólo puede establecer retranqueos a una distancia determinada de un tipo de borde determinado (por ejemplo, una cresta). Para cumplir adecuadamente los requisitos de los códigos, debe utilizar las vías cortafuegos, mientras que los retranqueos pueden utilizarse opcionalmente para las necesidades de la instalación (por ejemplo, como amortiguadores de seguridad o para acomodar un faldón del conjunto). Tenga en cuenta que los retranqueos complementan las vías de incendios. Todos los diseños deben tener vías contra incendios; dependiendo de sus requisitos de instalación, algunos diseños pueden tener tanto vías contra incendios como retranqueos.

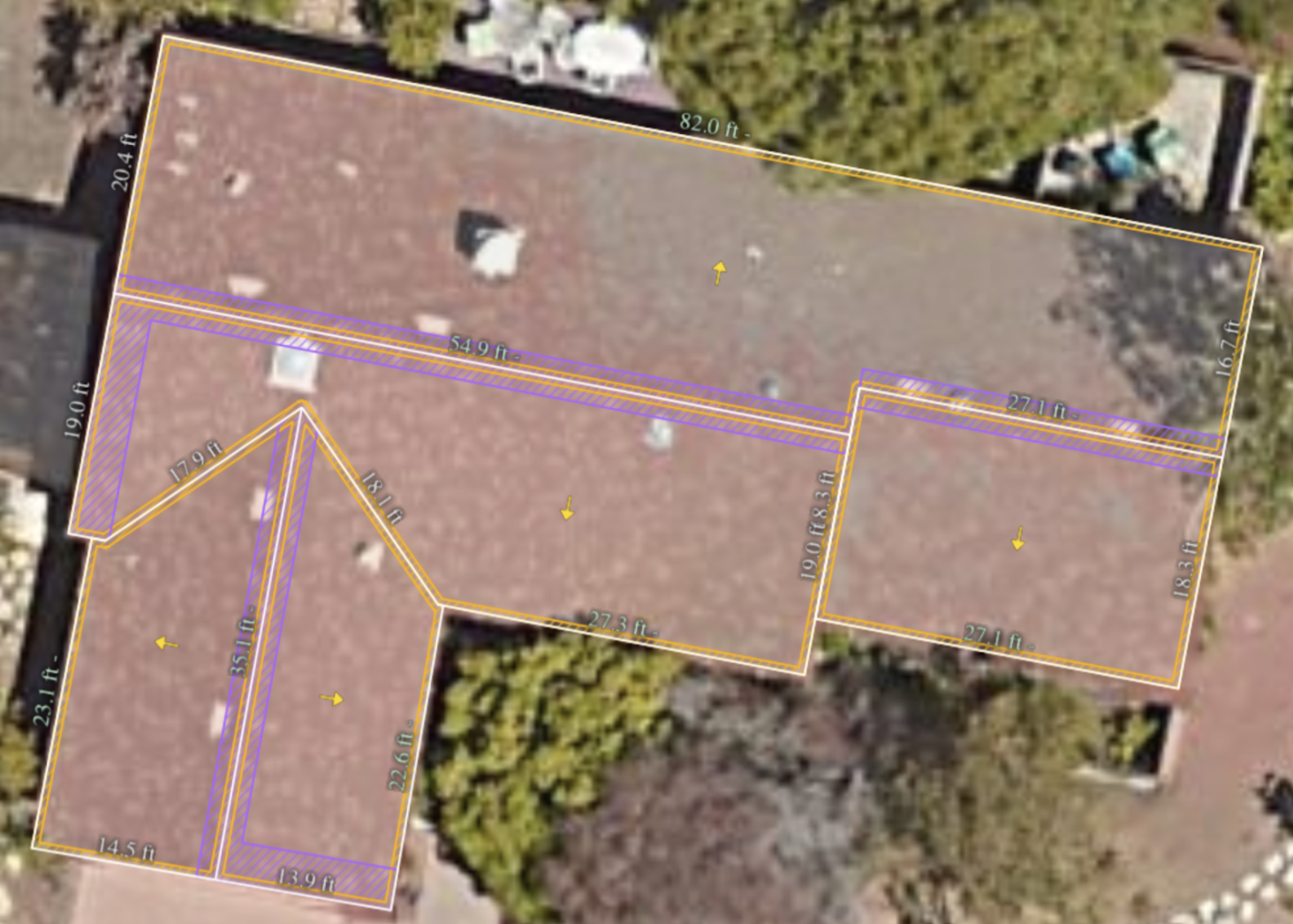

He aquí un ejemplo de un tejado tal y como se podría haber diseñado anteriormente con retranqueos, comparado con el aspecto que podría tener con retranqueos como amortiguador de seguridad (amarillo) y vías contra incendios (morado) para cumplir los requisitos del código.
Hay más espacio útil en el tejado y la flexibilidad para maximizar la productividad del sistema.
Cómo autocolocar las vías de fuego
Nota: Algunos usuarios de Aurora han utilizado los valores predeterminados de retroceso como sus vías de fuego. Para aprovechar todas las ventajas de las vías de incendios de colocación automática, los administradores deben comprobar y ajustar que los retrocesos predeterminados estén configurados para reflejar sólo un cojín de instalación y no para intentar replicar las vías de incendios.
Colocar automáticamente vías de fuego colocará automáticamente las vías en el diseño. Cuando no haya paneles en el tejado, Aurora colocará el conjunto mínimo de vías exigido por el código internacional de incendios del AHJ del proyecto (que se establece automáticamente en función de la ubicación). Cuando ya haya paneles en el tejado, Aurora tendrá en cuenta la cantidad de espacio disponible cubierto por paneles a la hora de colocar el conjunto mínimo de vías. El resultado evitará los paneles cuando sea posible, pero colocará vías por encima de los paneles cuando sea necesario (por ejemplo, si el panel está muy cerca de una cresta). Los paneles superpuestos se volverán amarillos para dejar claro que deben moverse.
Auto colocar vías de fuego está disponible tanto en Sales Mode como en Design Mode. Puede ver un resumen de cómo utilizar esta función viendo la grabación de pantalla que aparece a continuación:

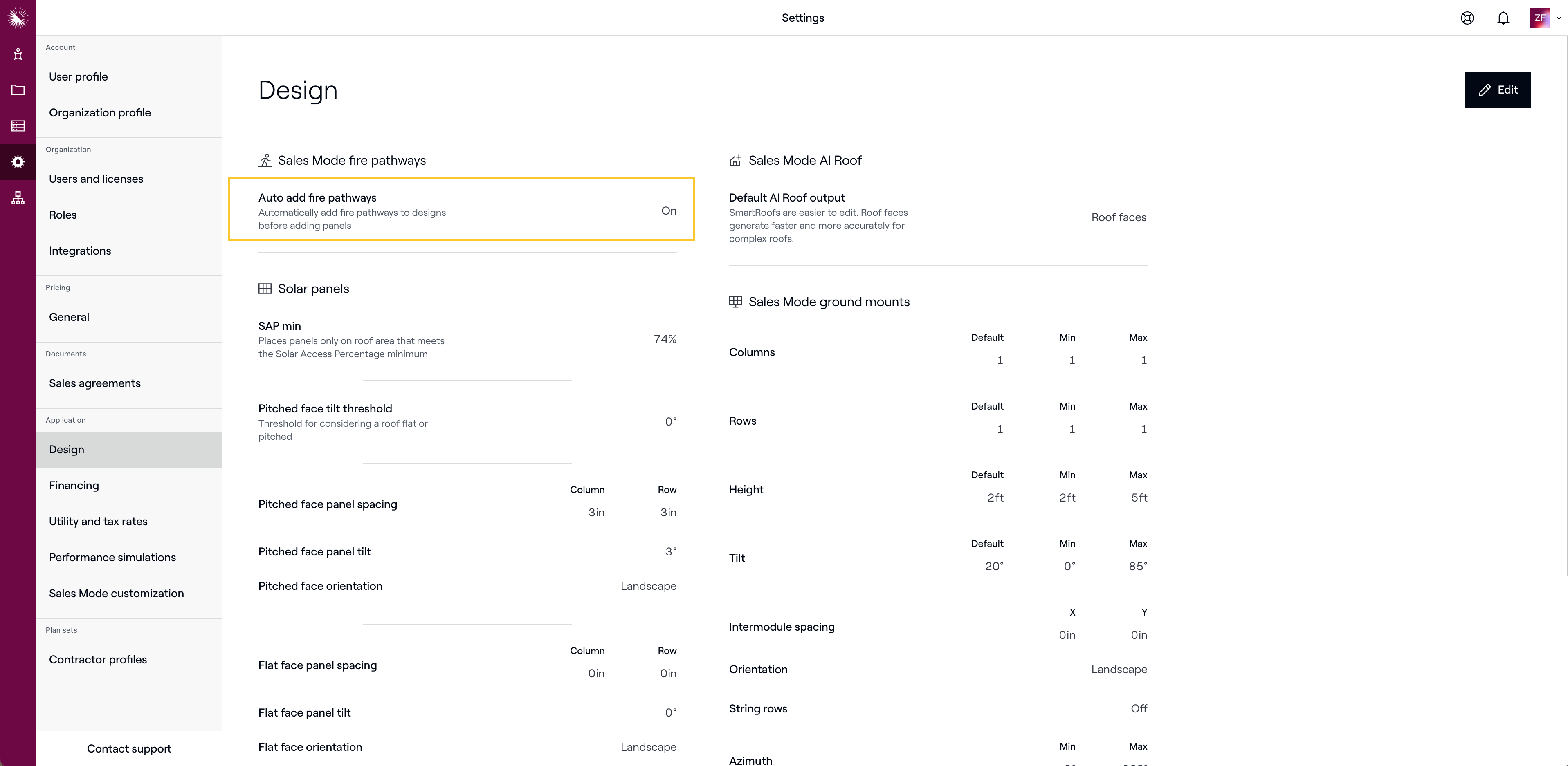

La configuración por defecto de Autocolocar Rutas de Incendios en Sales Mode está activada y los administradores pueden activar/desactivar la función en Sales Mode siguiendo estos pasos:
- Navegue hasta "Ajustes"
- En "Aplicación", haga clic en "Diseño"
- Pulse "Editar" en la esquina superior derecha
- En "Vías de fuego del Sales Mode", active/desactive "Auto colocar vías de fuego"
- Pulse "Guardar" en la esquina superior derecha

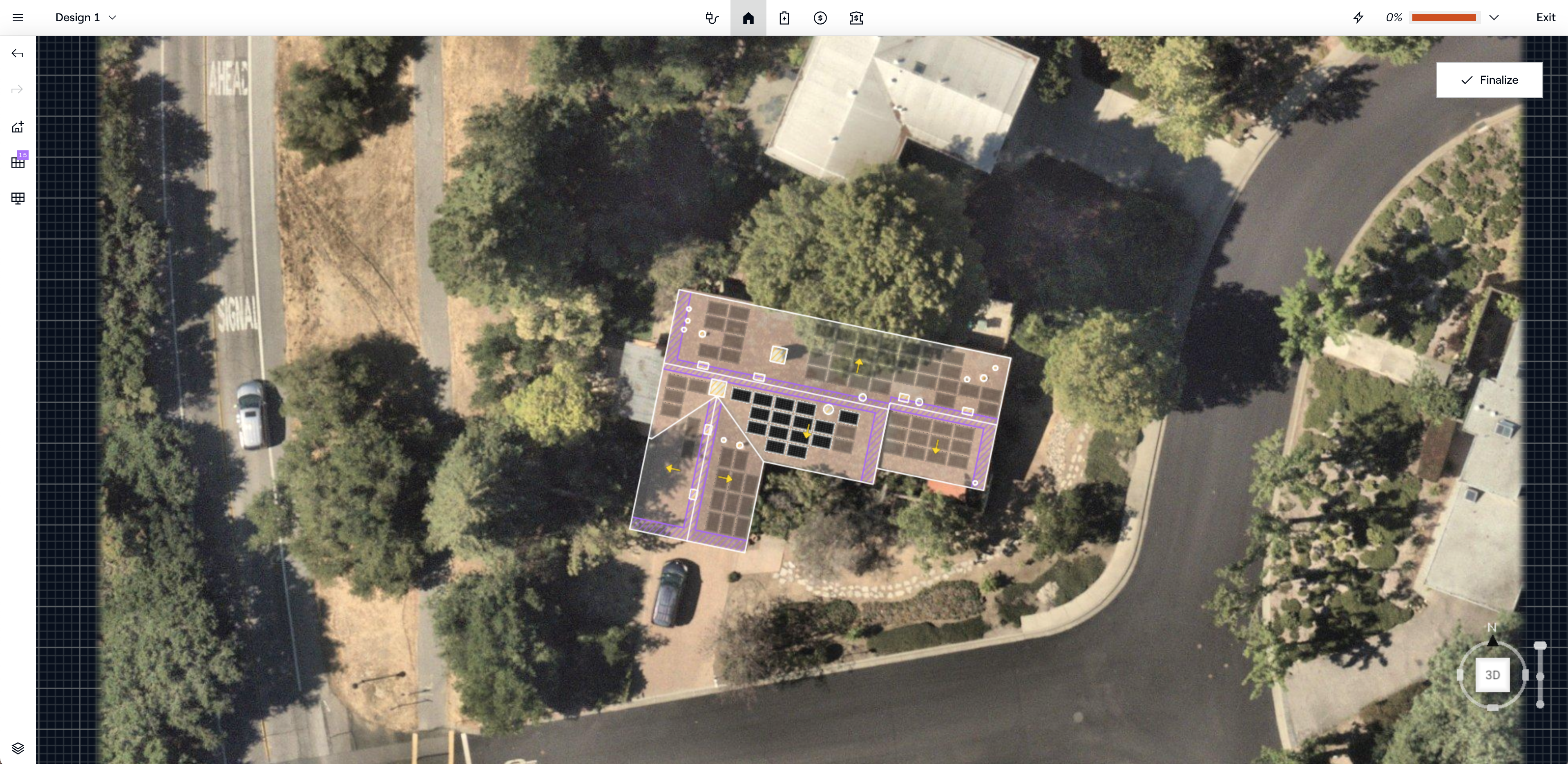

Si el administrador lo habilita, Aurora ejecutará automáticamente Auto colocar vías de incendio cuando un usuario realice un diseño de sistema dentro del Sales Mode, colocando las vías antes de colocar los paneles. Consulte las imágenes siguientes para obtener más detalles:
Auto colocar vías de fuego está disponible para todos los usuarios en Design Mode y se accede siguiendo estos pasos:

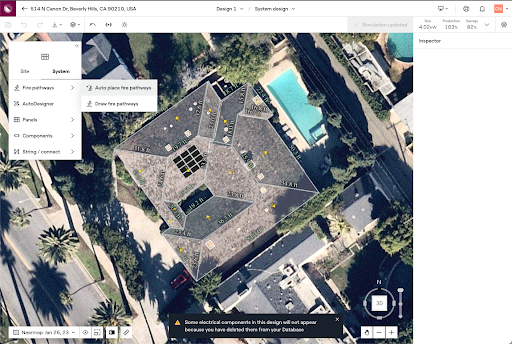

1. Pase el ratón por encima de "Víasde fuego" y haga clic en "Colocar automáticamente vías de fuego

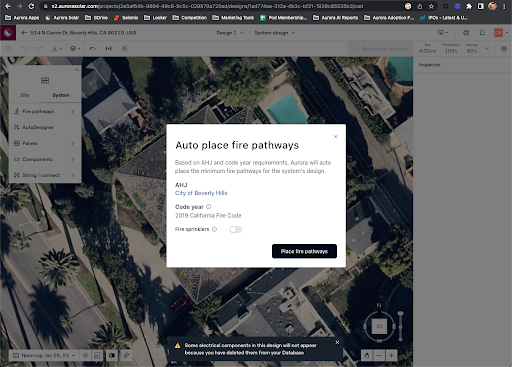

2. Revise que el AHJ para la ubicación es correcto, luego haga clic en "Colocarvías de fuego" También puede optar por activar "Rociadores contra incendios" y Aurora colocará las vías de fuego de una manera menos conservadora permitiendo más espacio en el techo para diseñar el sistema (dependiendo de las jurisdicciones).
Los usuarios del Design Mode pueden editar las vías de incendios después de ejecutar las vías de incendios de colocación automática haciendo clic en la vía de incendios y cambiando los valores en el inspector de la parte derecha de la pantalla (las imágenes de abajo incluyen el inspector "Vía de incendios").
Cómo dibujar caminos de fuego
Dibujar vías de incendios permite a los usuarios insertar manualmente vías de incendio en su diseño basándose en el AHJ identificado y el año del código. Cualquier usuario del Design Mode puede colocar vías de incendios manualmente mediante:

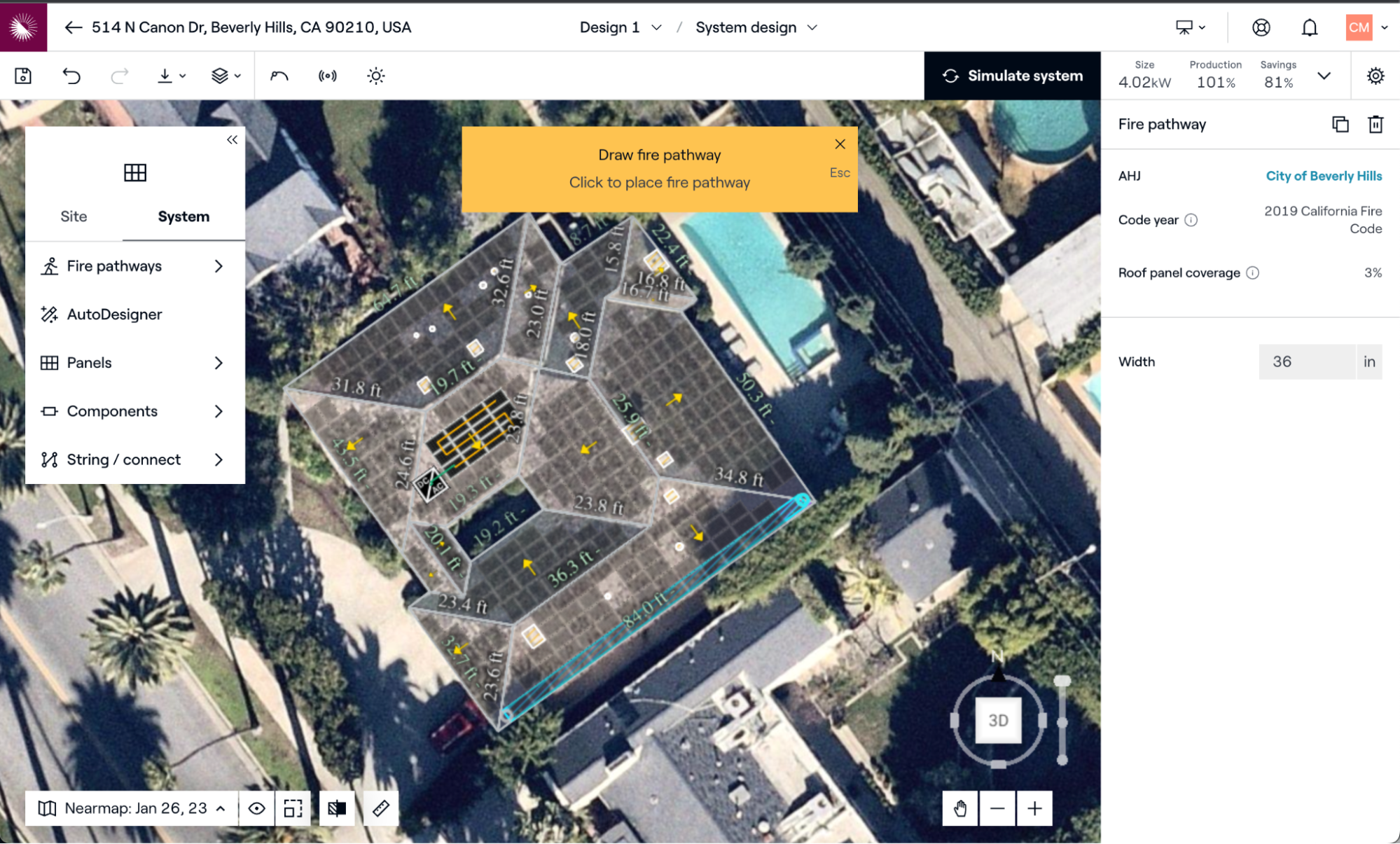

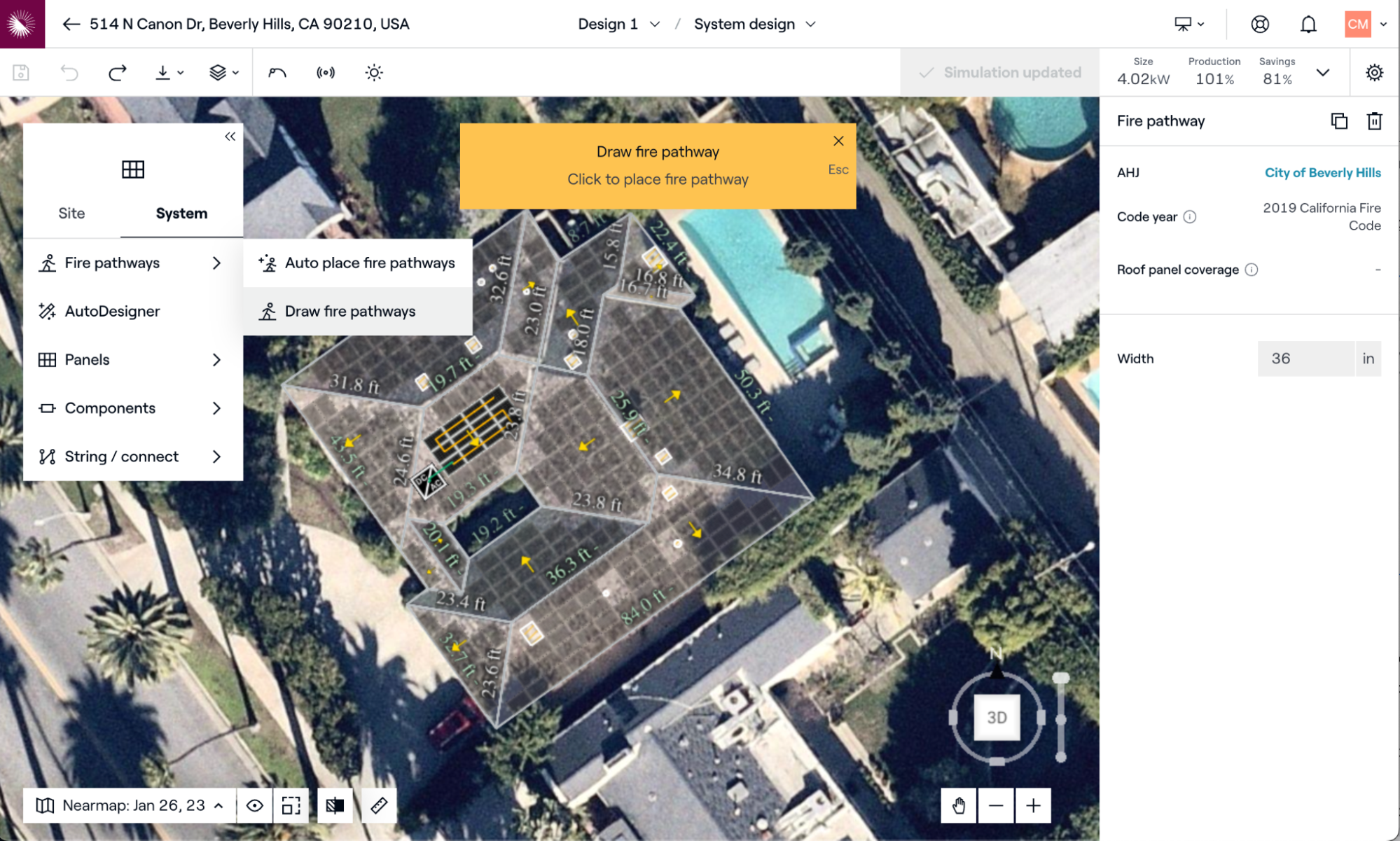

1. Haciendo clic en "Vías de fuego" lo que abrirá el inspector a la derecha de la pantalla
El Vía de incendios inspector incluirá al AHJ junto con el Código del año y el porcentaje del edificio cubierto por paneles. Puede hacer clic en el AHJ para acceder a la base de datos de AHJ. Se establecerá un valor predeterminado de 36 pulgadas, el requisito típico del código, para la anchura, que podrá modificar según sus necesidades.

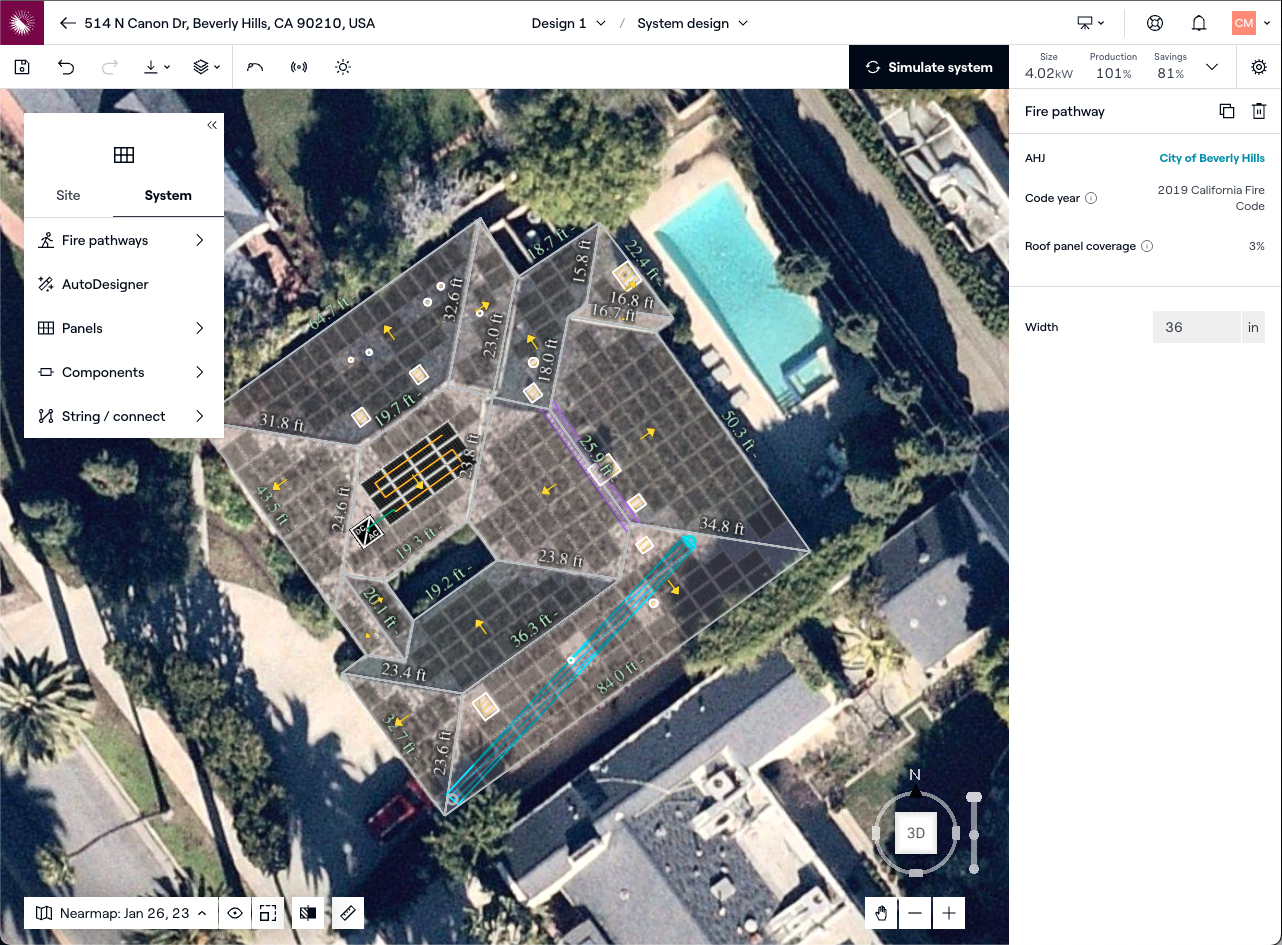

2. Haga clic en cualquier punto del tejado para empezar a dibujar el camino; a continuación, mueva el ratón y haga clic para colocar el otro punto final. Si pasa el ratón cerca de cualquier esquina o borde, el cursor se ajustará a él para facilitar su uso. Si se ajusta a un borde al colocar el primer punto final y mueve el ratón a lo largo del borde antes de hacer clic para colocar el otro punto final, el propio recorrido se ajustará al borde del tejado.
3. Cuando dibuje una vía de incendios a lo largo de una cumbrera, lima o valle del tejado, la vía se dividirá entre las caras adyacentes del tejado (la mitad en cada cara). El inspector mostrará cada anchura, que podrá modificar individualmente. Tenga en cuenta que "Anchura 1" es siempre la más septentrional.
4. Los caminos de fuego se pueden mover a una ubicación diferente haciendo clic y arrastrando, lo que mantendrá su orientación y anchura total.
5. Cuando dos caminos se crucen, se fusionarán para conseguir un aspecto limpio, pero aún podrá editarlos individualmente.

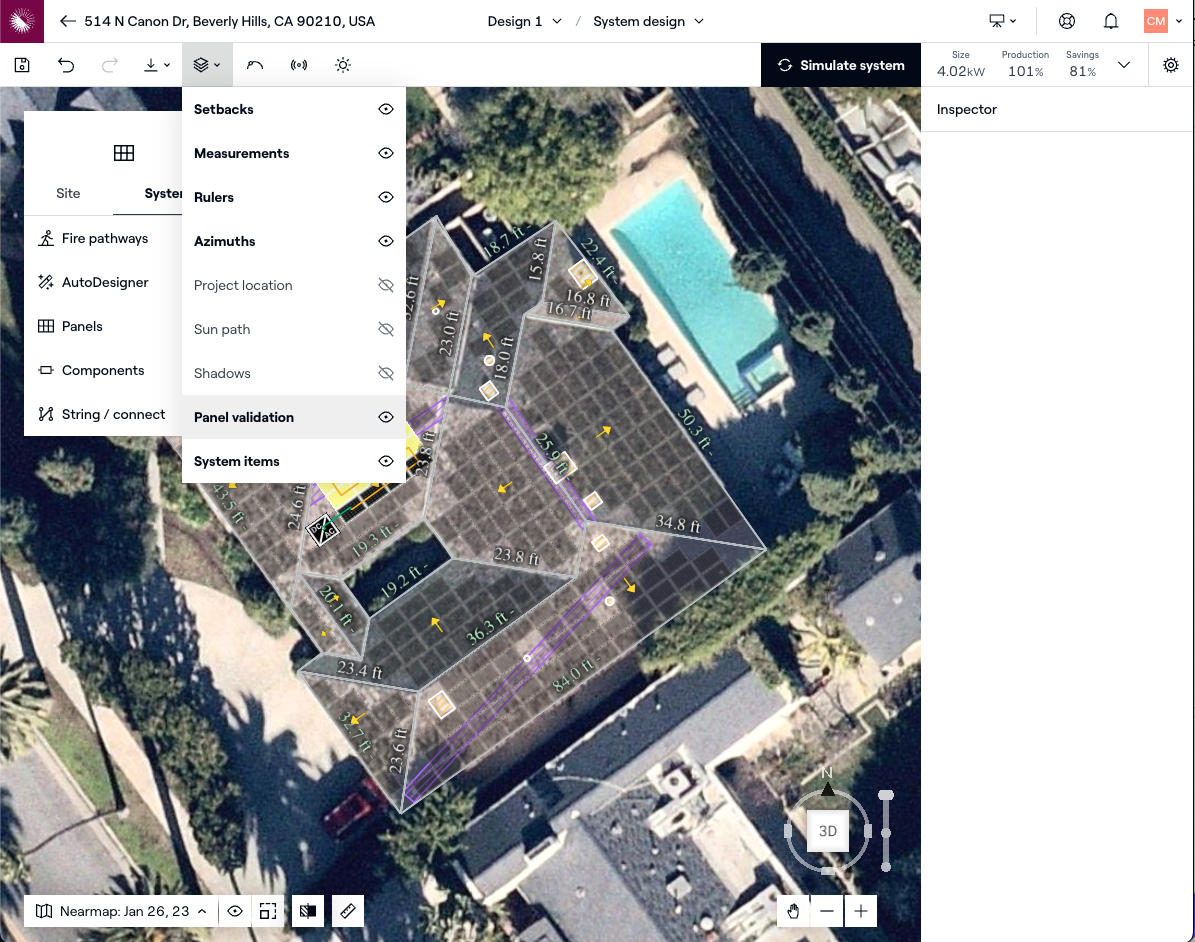

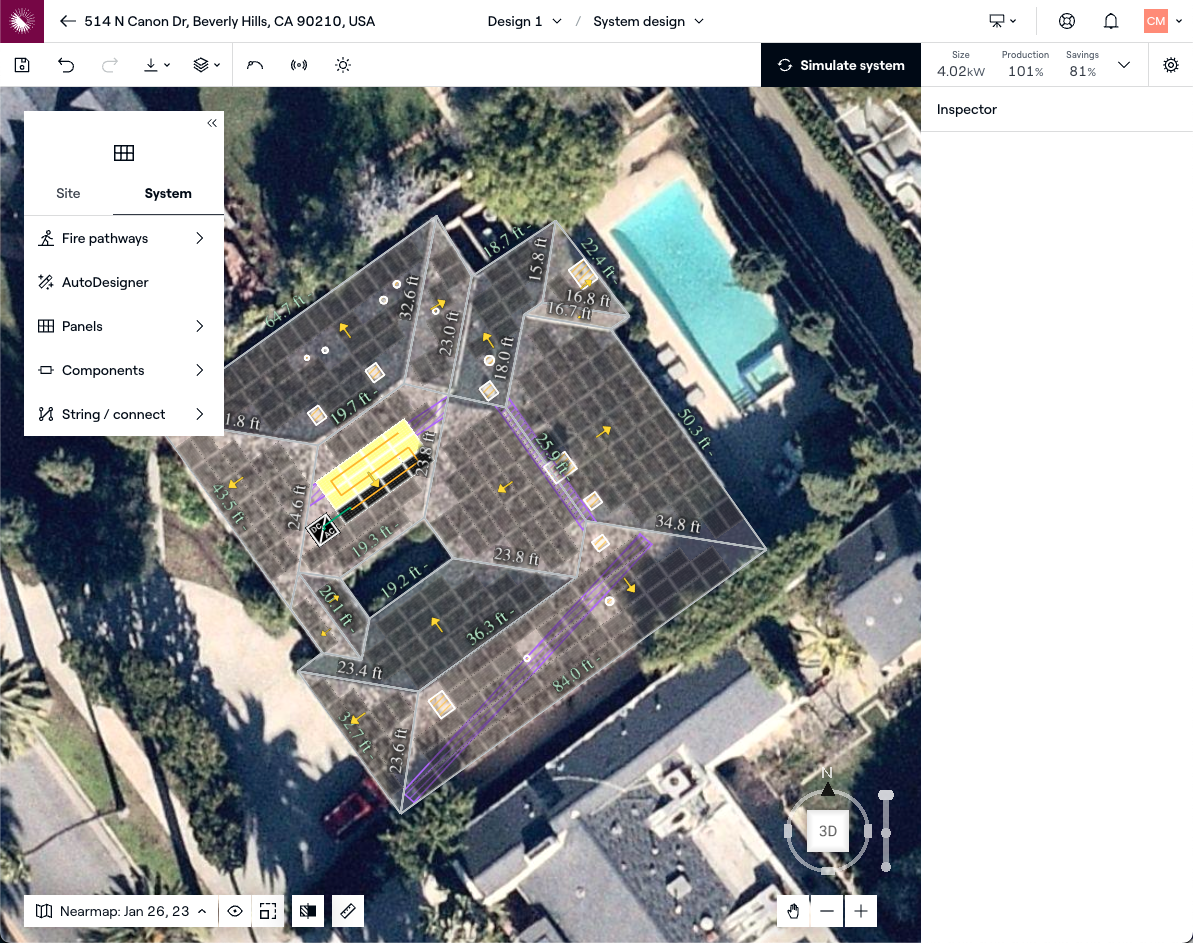

6. Cuando los paneles se coloquen sobre una vía de fuego, los paneles solapados se volverán amarillos. Esta función puede desactivarse en el menú "Ajustes de visualización".

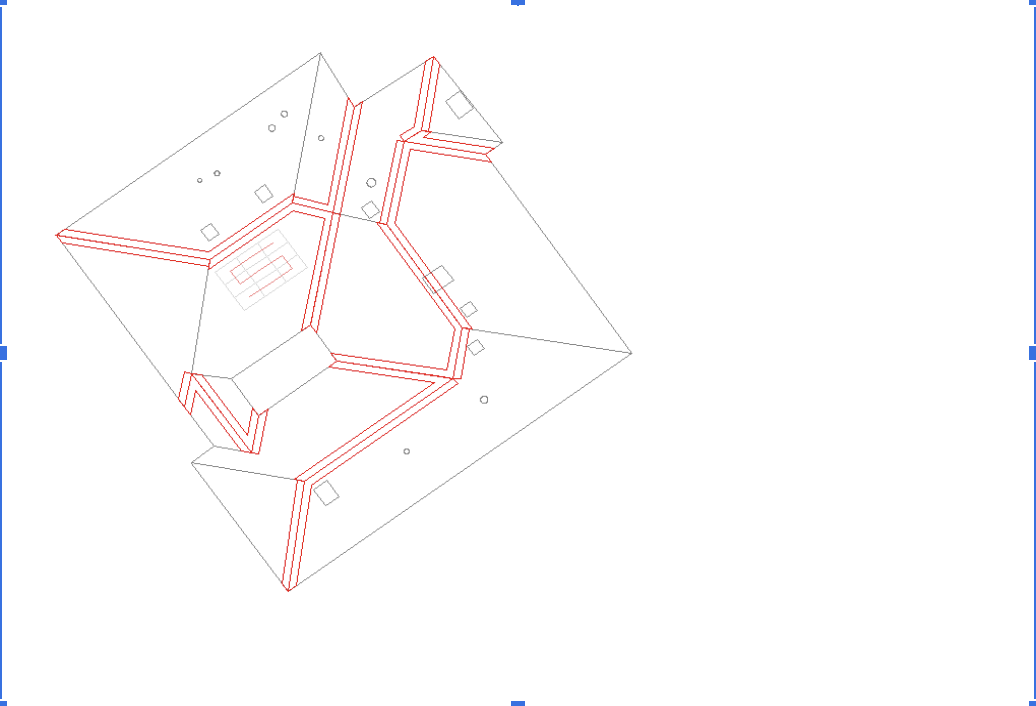

7. Puede hacer clic en el botón DXF y descargar un DXF con las vías de incendios incluidas como una capa distinta.
