Visión general
Aurora permite a los usuarios incorporar microinversores multientrada y optimizadores en sus diseños para crear un modelo 3D preciso, una simulación del rendimiento y un análisis financiero.
Los MLPE multientrada sólo están disponibles en Nueva Aurora. No podrá colocarlos en Aurora heredada, pero aparecerán si abre un diseño que los contenga en Aurora heredada.
¿Qué son los MLPE?
La electrónica de potencia a nivel de módulo (MLPE) son dispositivos incorporados a un sistema solar fotovoltaico para mejorar su rendimiento en determinadas condiciones, entre los que destacan losmicroinversores y los optimizadores de CC. Cada dispositivo está conectado a uno (o varios) módulos solares del conjunto.
https://www.aurorasolar.com/blog/module-level-power-electronics-mlpe-for-solar-design-a-primer/
¿Qué son los MLPE multientrada (MI)?
Un dispositivo multientrada puede conectarse a más de un panel. Aurora admite tanto dispositivos que se conectan a más de un panel en serie en el mismo puerto como dispositivos que se conectan a paneles individuales en muchos puertos diferentes.
https://www.solarpowerworldonline.com/2014/02/dual-mppt-defined-understanding-mppt/
¿Por qué utilizar multientrada?
Los MLPE de una sola entrada aumentan la producción de energía y utilizan más eficazmente el espacio en un tejado parcialmente sombreado, pero son más caros a escala. Por otro lado, los inversores en cadena por sí solos son más baratos y pueden maximizar la eficiencia conectando conjuntos en distintas caras si se diseñan adecuadamente, pero pueden dar lugar a pérdidas por sombreado.
Los optimizadores de CC multientrada y los microinversores pueden ser un gran compromiso entre ambos: maximizar la potencia del espacio del tejado en comparación con los inversores monofásicos solos y, al mismo tiempo, utilizar menos componentes en comparación con los MLPE de una sola entrada, lo que resulta en un equilibrio entre la potencia máxima y el coste.
¿Son compatibles los inversores con MPPT externos?
Los usuarios pueden utilizar AutoDesigner y AutoStringer para crear sistemas que empleen inversores con MPPT externos, incluidos los inversores PWRcell de Generac y los optimizadores PV Link y, a finales del segundo trimestre de 2023, los inversores Schneider XW Pro con controladores de carga Conext. Anteriormente, esto requería soluciones (Generac y Schneider); ahora es tan fácil como seleccionar los componentes y ejecutar AutoStringer o AutoDesigner, que optimizarán la colocación de los componentes, teniendo en cuenta sus propiedades eléctricas y su coste. Al igual que con otras configuraciones del optimizador de CC de varias entradas, esta funcionalidad sólo está disponible en Nueva Aurora y no puede editarse manualmente.
Añadir MLPEs multientrada a un diseño
-

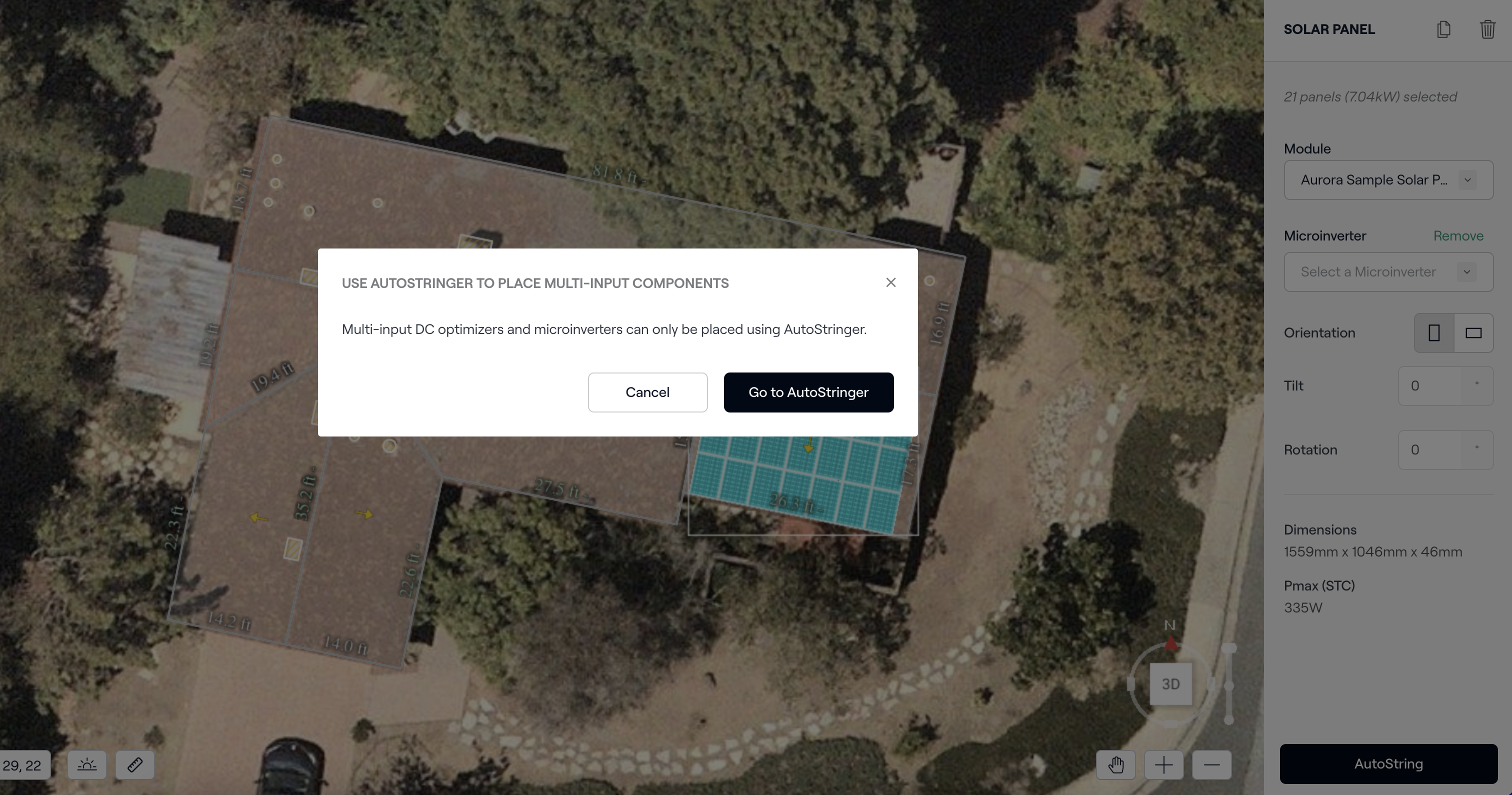

Puede añadir MLPE de varias entradas a través de la opciónAutoStringer del menú del sitio. Si los selecciona en el inspector de paneles solares, aparecerá un modal pidiéndole que Vaya a AutoStringer.
-
También puede añadir MLPE de varias entradas con AutoDesigner del modo de energía .
Selección de MLPE multientrada en AutoStringer

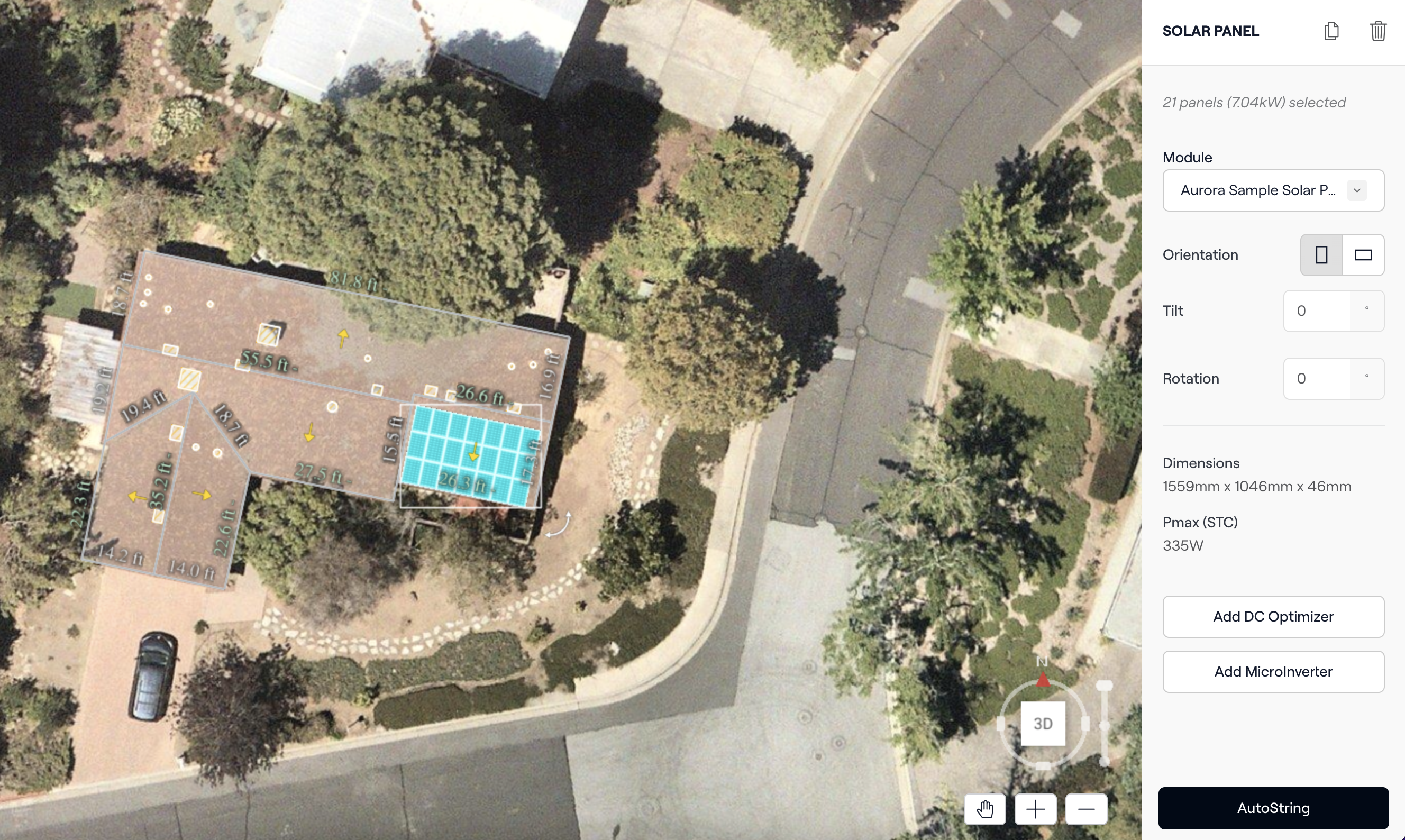

1. Seleccione los paneles que desea encadenar y haga clic en Autoencadenar en la parte inferior del inspector derecho.
Nota: Como siempre, puede acceder a AutoStringer de varias formas, entre ellas a través del inspector de paneles solares y haciendo clic primero en AutoStringer en el elemento "String/Connect" de la barra de herramientas y seleccionando después sus paneles. Los MLPE de MI se comportarán de la misma manera a pesar de todo.

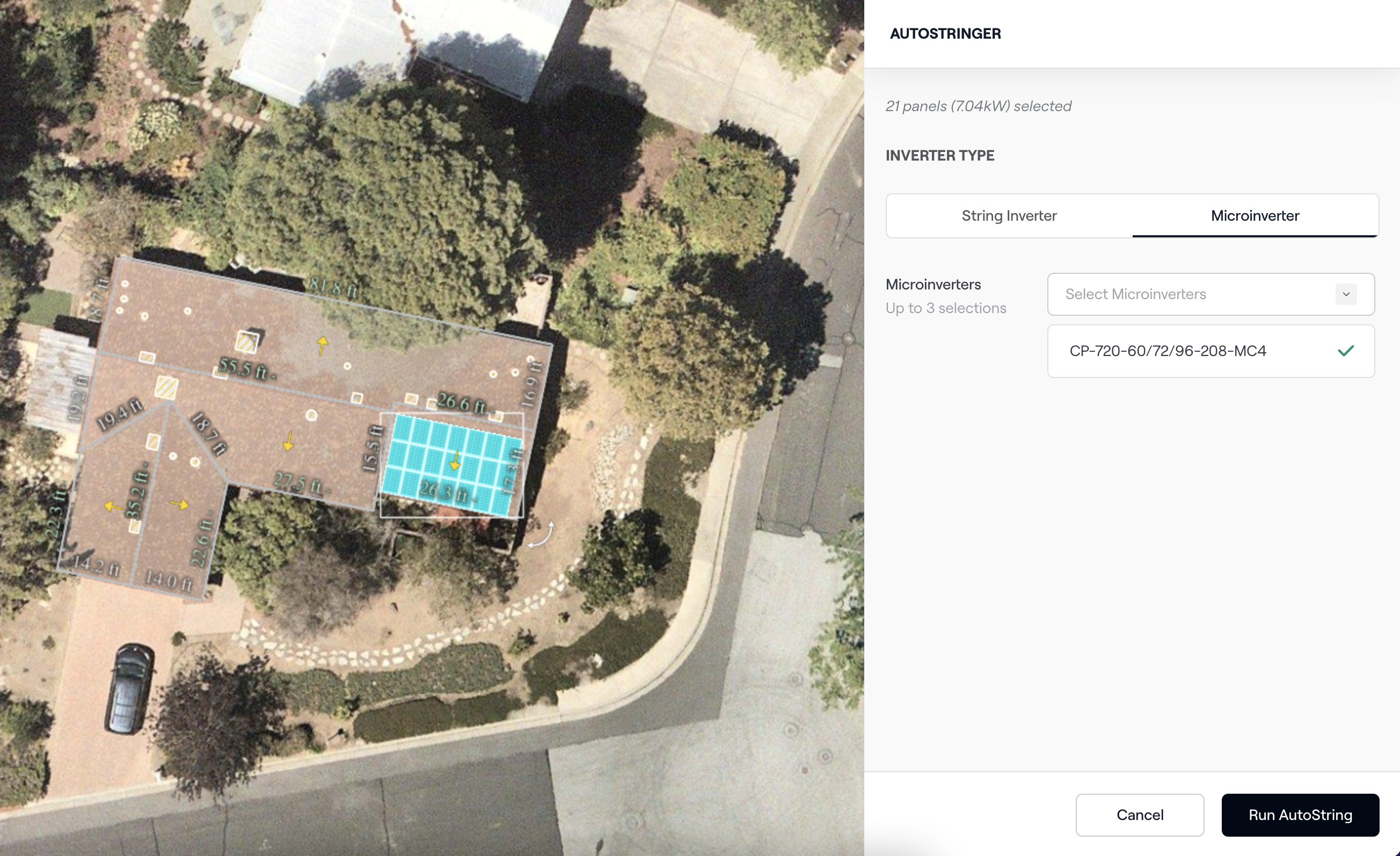

2. Seleccione el microinversor multientrada o el optimizador que desee encadenar en el menú desplegable correspondiente y haga clic en Ejecutar AutoStringer.

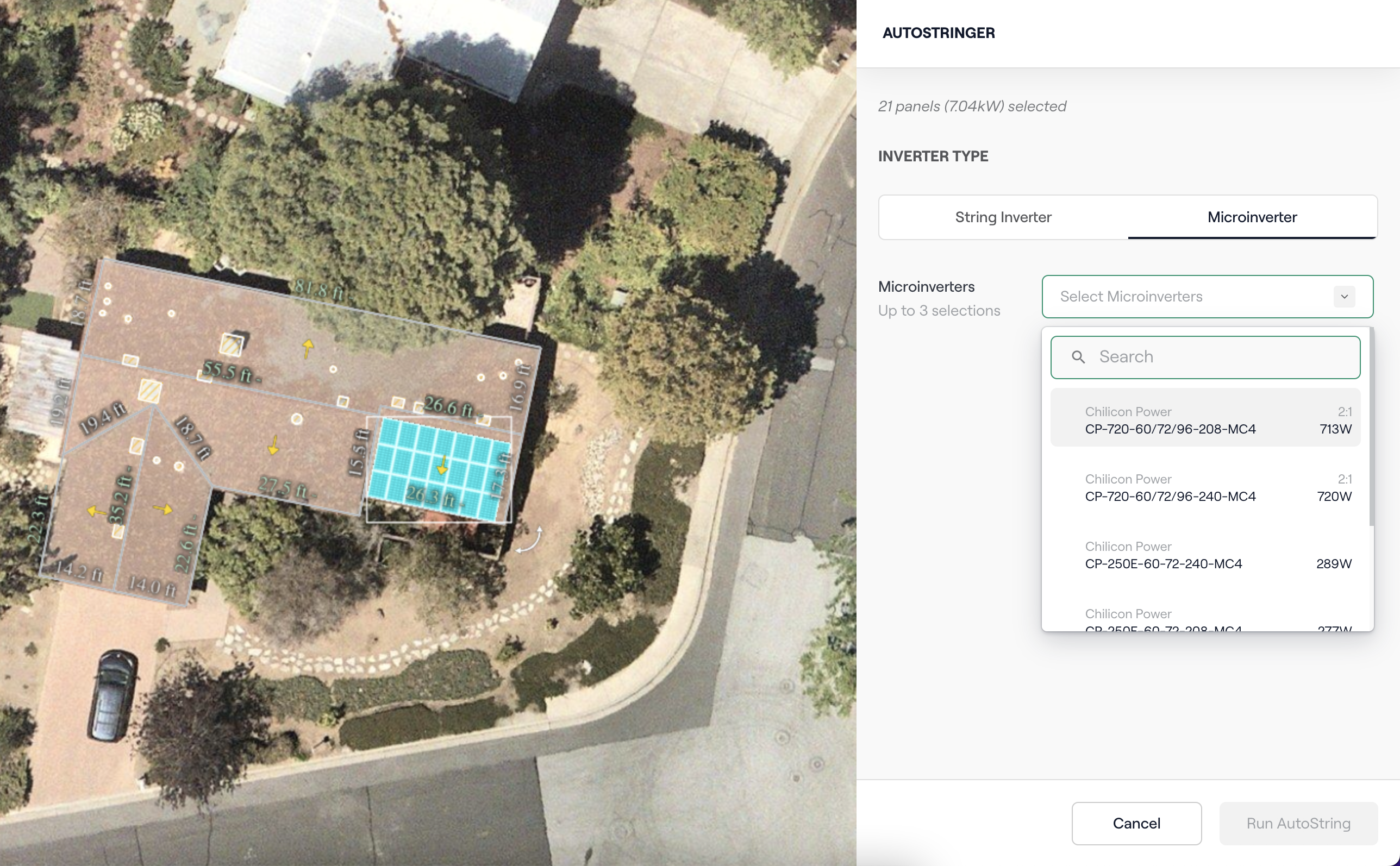

Si el MLPE acepta más de 1 panel, se indicará en la etiqueta "X:1" (donde X es el número de paneles a los que puede conectarse).

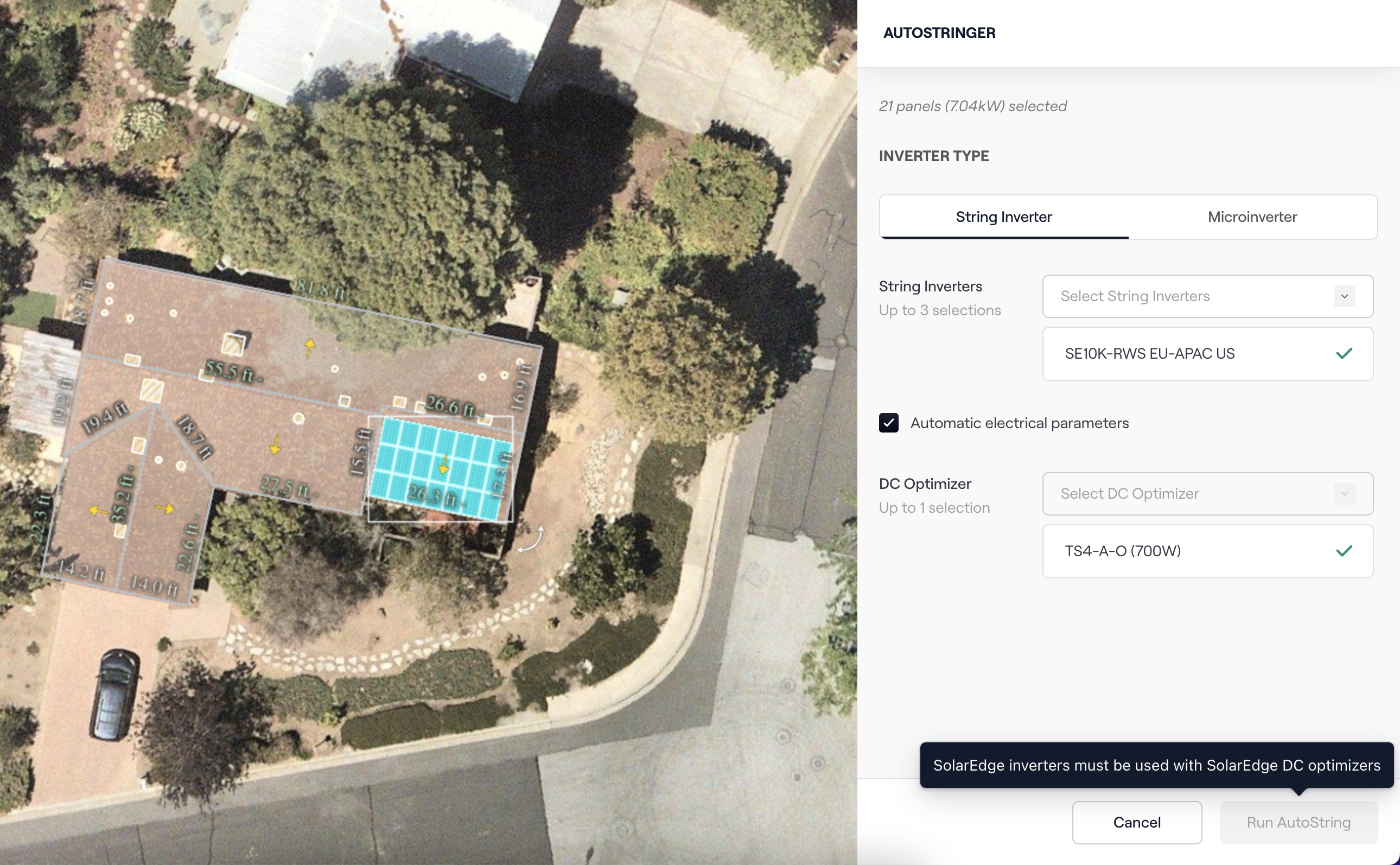

La validación le permitirá saber si los componentes son incompatibles.

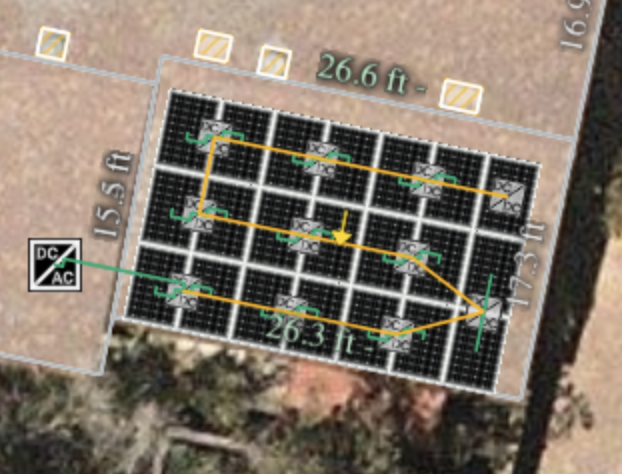

3. Una vez finalizado el AutoStringer, se añadirán los MLPE y se encordarán de forma óptima según las especificaciones del componente.

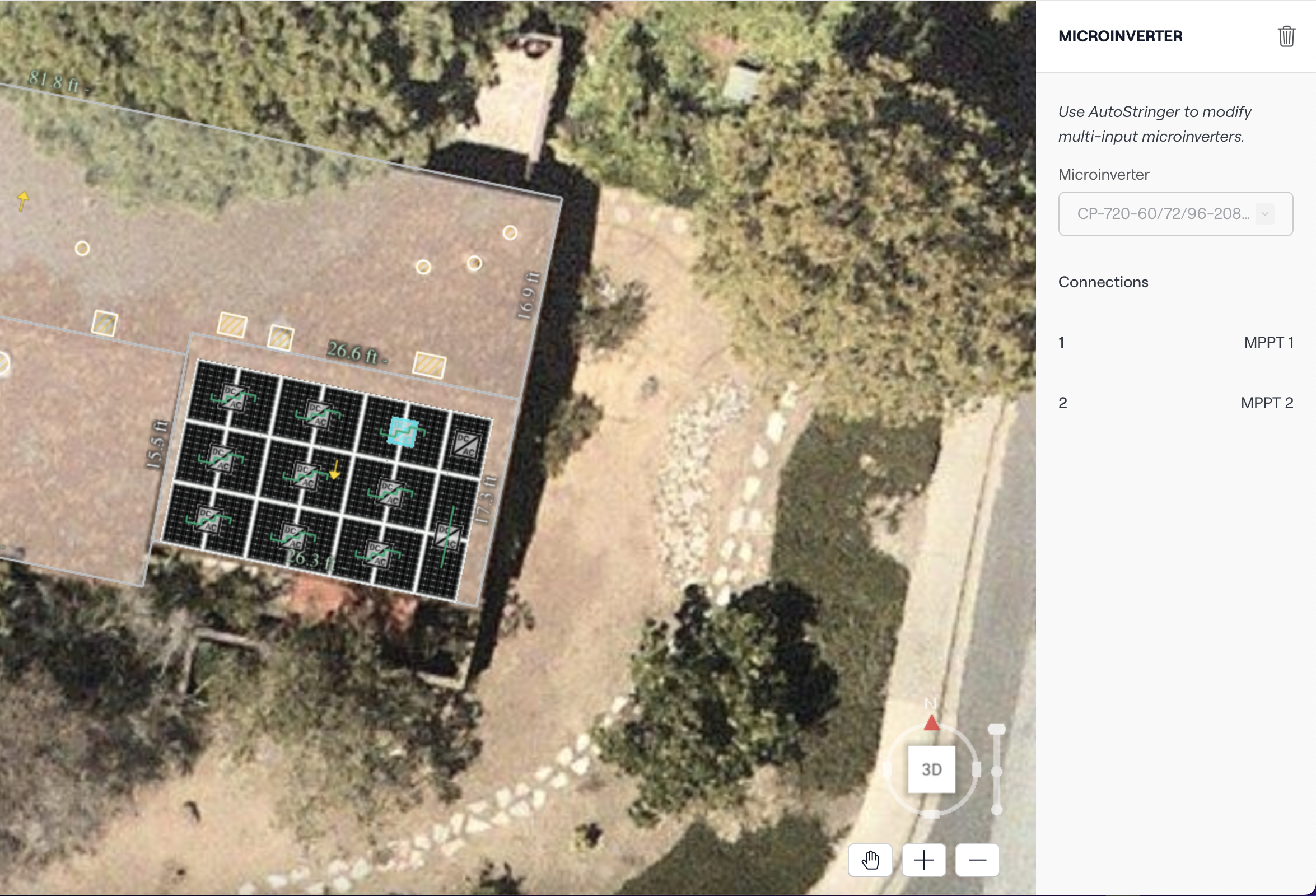

4. Para revisar las especificaciones del componente haga clic en el MLPE y revíselo en el menú de componentes de la derecha.

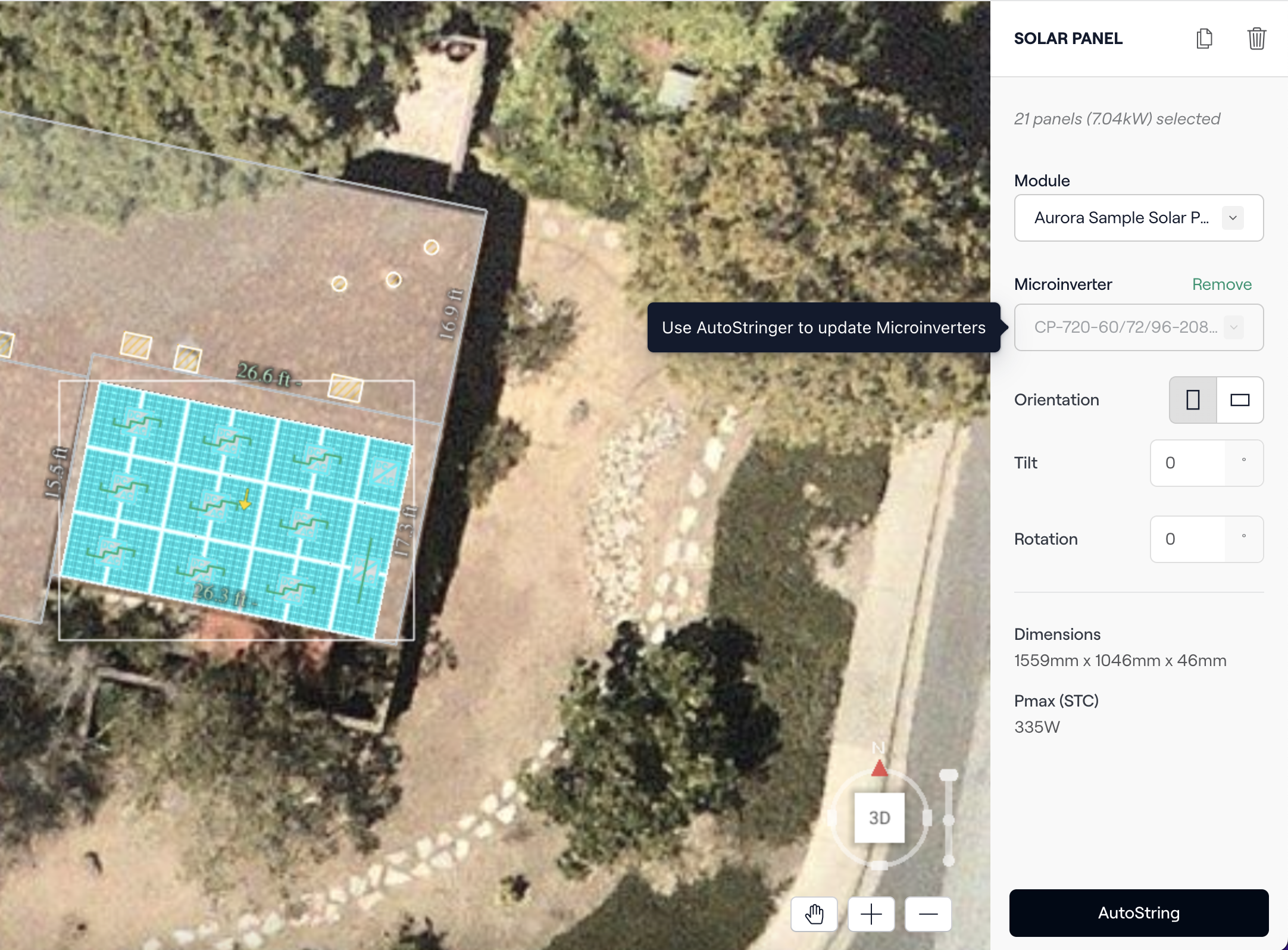

5. Para editar/actualizar el MLPE elegido, tendrá que utilizar AutoStringer para sobrescribir los componentes y conexiones existentes. No es posible editar el MLPE Multientrada desde el menú de componentes.
Sin embargo, puede eliminar los MLPE seleccionándolos y pulsando el icono de la papelera o seleccionando sus paneles adjuntos y pulsando Eliminar en el campo Microinversor u Optimizador de CC del inspector de paneles solares.
Para confirmar la lista de MLPE multientrada compatibles puede revisar nuestra base de datos de componentes. Si aún no apoyamos un componente, es muy posible que podamos apoyarlo si se nos notifica. Póngase en contacto con nuestro equipo de asistencia en support@aurorasolar.com.
