Aurora ermöglicht es Ihnen, Ihr Systemdesign als DXF-Datei zu exportieren — ein standardisiertes CAD-Format, das mit AutoCAD und anderen Design-Tools kompatibel ist. Verwenden Sie DXF-Exporte, um Ihr Layout mit Statikern, Genehmigungsteams oder jedem Workflow zu teilen, der CAD-fertige Zeichnungen benötigt.
Was ist eine DXF-Datei? DXF (Drawing Exchange Format) ist ein offenes CAD-Dateiformat, das von Autodesk entwickelt wurde. Es kodiert 2D- und 3D-geometrische Daten und wird häufig für technische Zeichnungen, Lagepläne und Genehmigungspakete verwendet.
In diesem Artikel behandeln wir:
- Wie man eine DXF-Datei exportiert
- Auswahl der einzuschließenden Ebenen
- Was Sie mit Ihrer DXF-Datei tun können
- Fehlerbehebung
Wie man eine DXF-Datei exportiert
- Öffnen Sie Ihr Projekt in Aurora und wechseln Sie in den Designmodus.

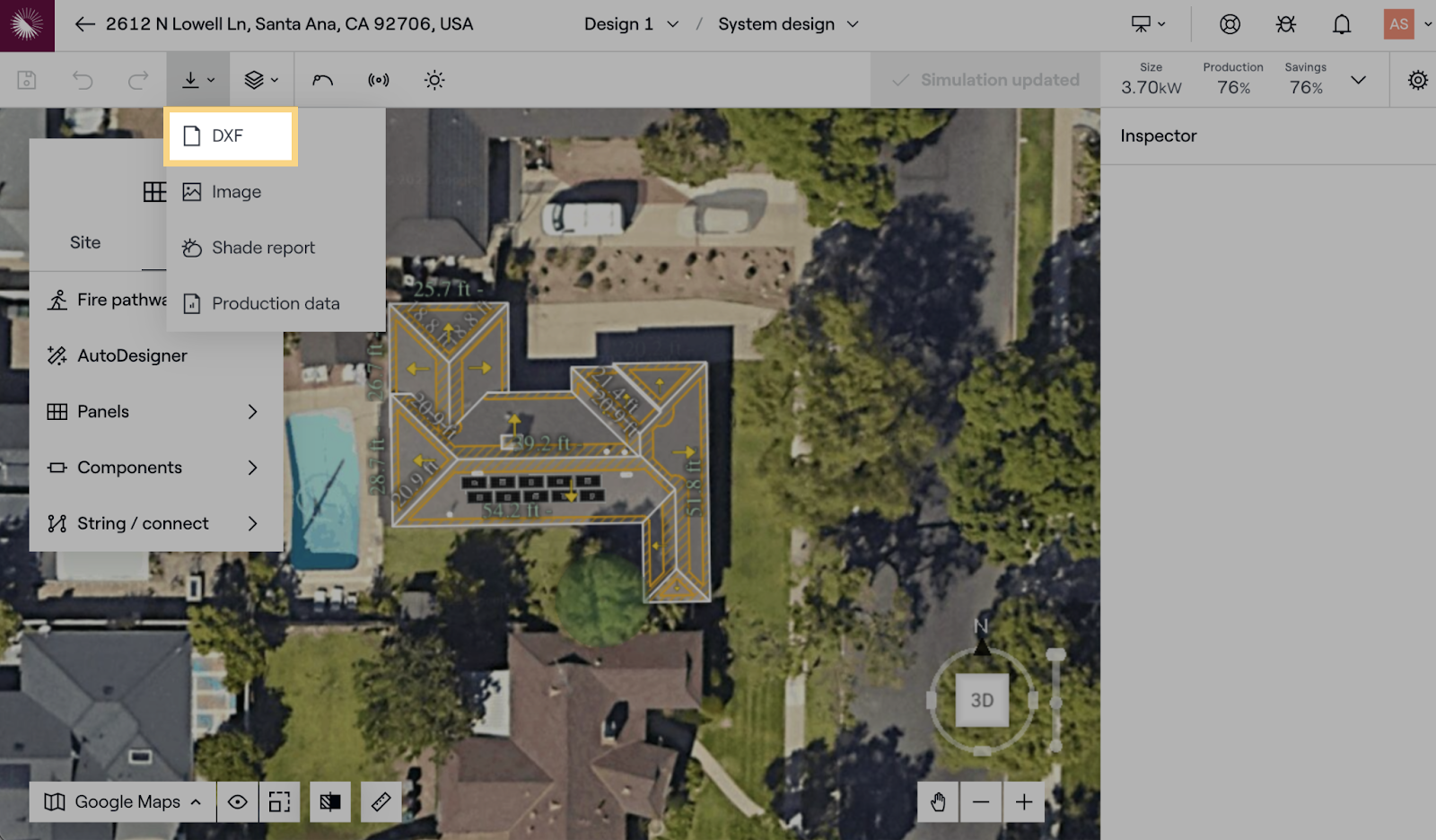

- Klicken Sie oben links auf dem Bildschirm auf Exportieren.
- Wählen Sie DXF aus den Exportformatoptionen aus.

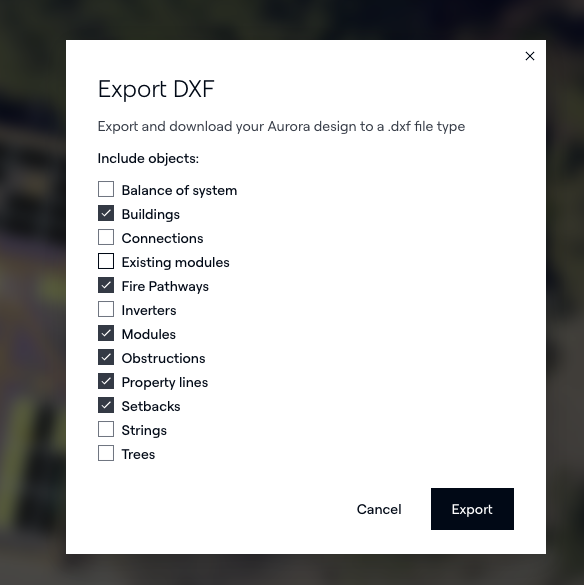

- Markieren Sie im Ebenenauswahlfeld die Kästchen neben den Ebenen, die Sie in den Export einschließen möchten.
- Klicken Sie auf Exportieren, um die Datei auf Ihrem Computer zu speichern.
Auswahl der einzuschließenden Ebenen
Sie können einzelne Ebenen vor dem Exportieren auswählen oder abwählen. Wenn Sie nur die benötigten Ebenen einschließen, bleibt die Datei übersichtlich und es entsteht weniger Verwirrung bei den nachfolgenden Prüfern. Häufig ausgewählte Ebenen sind:
- Dachkontur und Hindernisse
- Modulanordnung und String-Konfiguration
- Abstände und Grundstücksgrenzen
- Elektrische Leitungswege (falls zutreffend)
Wenn Sie unsicher sind, welche Ebenen einzuschließen sind, fragen Sie den Ingenieur oder die Genehmigungsstelle, die die Datei verwenden wird.
Was Sie mit Ihrer DXF-Datei tun können
Nach dem Export können Sie Ihre DXF-Datei in AutoCAD oder einer anderen kompatiblen CAD-Anwendung öffnen. Stellen Sie vor der Bearbeitung sicher, dass Ihre Zeichnung auf das richtige Einheitensystem eingestellt ist, um Skalierungsprobleme zu vermeiden:
- Imperiale Projekte: Einheiten auf Fuß einstellen
- Metrische Projekte: Einheiten auf Meter einstellen
Für eine schrittweise Anleitung zum Öffnen und Skalieren Ihrer DXF-Datei in AutoCAD siehe Wie man DXF-Dateien in AutoCAD importiert.
Fehlerbehebung
Exportieren-Schaltfläche ist ausgegraut oder nicht sichtbar
Die Exportieren-Schaltfläche ist nur im Designmodus verfügbar. Stellen Sie sicher, dass Sie ein Design geöffnet haben und sich nicht in einem aktiven Bearbeitungs-Untermodus befinden (z. B. String-Bearbeitung oder Schattenanalyse).
Ebenen erscheinen in der exportierten Datei fehlend oder leer
Wenn eine Ebene nach dem Import leer erscheint, prüfen Sie, ob die Ebene im Exportfenster vor dem Herunterladen ausgewählt war. Manche CAD-Programme blenden Ebenen standardmäßig aus — überprüfen Sie Ihre Ebenensichtbarkeitseinstellungen in AutoCAD.
Zeichnung wird im falschen Maßstab geöffnet
Dies bedeutet normalerweise, dass das Einheitensystem in Ihrem CAD-Programm nicht mit dem Projekt übereinstimmt. Siehe Wie man DXF-Dateien in AutoCAD importiert für Anweisungen zur Korrektur der Einheiten in AutoCAD.
