Übersicht

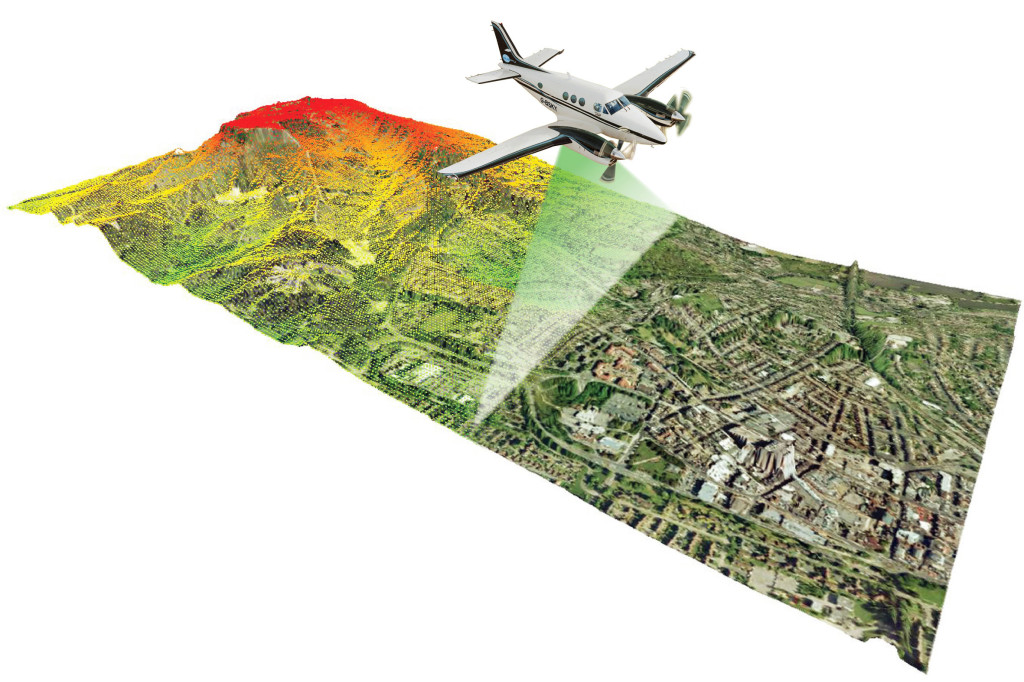

LIDAR ist eine Technologie, bei der ein Scanner Lichtimpulse (mit einem Laser) auf Gebäude und andere Objekte in einem Gebiet aussendet und misst, wie lange es dauert, bis der Impuls zurückkommt. Der Laserpuls bewegt sich mit Lichtgeschwindigkeit. Dementsprechend kann die Entfernung, die der Impuls zurücklegt, berechnet werden, indem man die Zeit, die der Impuls benötigt, um zum Scanner zurückzukehren, mit der Lichtgeschwindigkeit multipliziert und diese Zahl durch zwei teilt (da der Impuls eine Hin- und Rückreise macht).
Einstellungen
Um LIDAR ein- oder auszuschalten, navigieren Sie zu Ihrem Projekt und Entwurf und klicken Sie auf die Schaltfläche LIDAR:
Auf der rechten Seite des Bildschirms sehen Sie nun eine Reihe von Einstellungen:
Quelle
Wählen Sie, ob Sie die Aurora LIDAR-Bilder oder die Google 3D-Bilder verwenden möchten (Weitere Informationen zu den Quellen finden Sie unter Wo ist LIDAR in Aurora verfügbar?):
Quelle Datum
Benutzer können das Datum der LIDAR-Erfassung ermitteln, um sich bei der Planung zu orientieren. In der nachstehenden Tabelle finden Sie eine Liste der Quellen, in denen die Daten verfügbar sind und wie sie bereitgestellt werden. Die Benutzer können zwischen den LIDAR-Quellen wechseln, um die Datenquellen auszuwählen, die für sie am nützlichsten sind.
| Quelle | Was ist verfügbar |
| Google (sowohl Hoch als auch Mittel) | Bestimmtes Datum |
| Vexcel | Bestimmtes Datum |
| Aurora LIDAR | Bereich von Jahren oder bestimmtes Jahr |

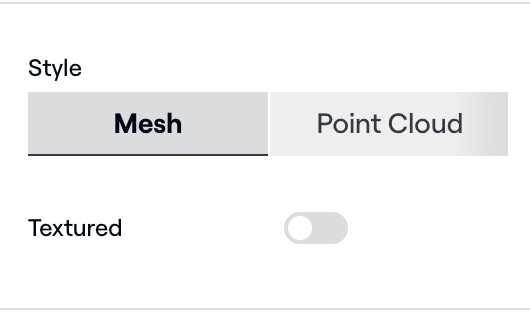

Stil
Wählen Sie, wie Sie die LIDAR-Daten sehen möchten:
Masche
Punktwolke
Texturiert
Schalten Sie um, um die Farbgebung der LIDAR-Daten zwischen Bestrahlungsstärke und Kartenbild zu ändern.

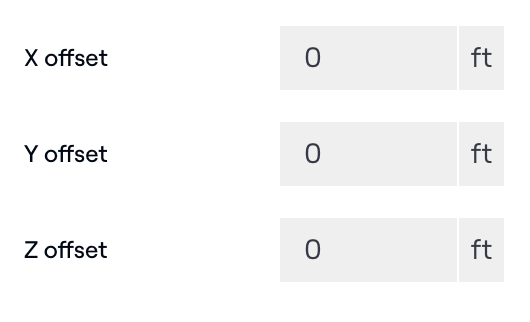

Versetzt
Mit diesen Tools können Sie die LIDAR-Datenpunkte verschieben, um sie genauer auszurichten:
X - verschiebt die LIDAR-Datenpunkte nach Osten und Westen
Y - verschiebt die LIDAR-Datenpunkte nach Norden und Süden
Z - bewegt die LIDAR-Datenpunkte vertikal nach oben und unten
Notiz: Änderungen, die Sie über den Inspektor an den Standard-LIDAR-Offsets vorgenommen haben, werden auf die Standardausrichtung zwischen LIDAR und Bild zurückgesetzt, wenn Sie zwischen LIDAR- oder Kartenbildquellen wechseln.
Wie Sie LIDAR verwenden
- Nachdem Sie Ihren Entwurf fertiggestellt haben, klicken Sie auf die Schaltfläche LIDAR Schaltfläche im oberen Menü.
- Wechseln Sie in die 3D-Ansicht, indem Sie auf das Symbol der 3D-Box klicken (oder die rechte Maustaste gedrückt halten) und den Cursor nach oben bewegen.
- Klicken Sie auf die LIDAR-Einstellungen um zwischen Netz und Punktwolke umzuschalten.
- Passen Sie die LIDAR-Daten mit Hilfe der x-, y- und z-Koordinatenfelder an.
- Nachdem Sie das LIDAR kalibriert haben, klicken Sie auf die SchaltflächeGebäude an LIDAR anpassen, um Ihren Entwurf an die LIDAR-Daten anzupassen. Oder passen Sie die Höhe und Neigung Ihres Geländemodells manuell an die LIDAR-Daten an.
