Wir empfehlen Ihnen, diese Tipps zu befolgen, wenn Sie das SmartRoof-Tool verwenden.

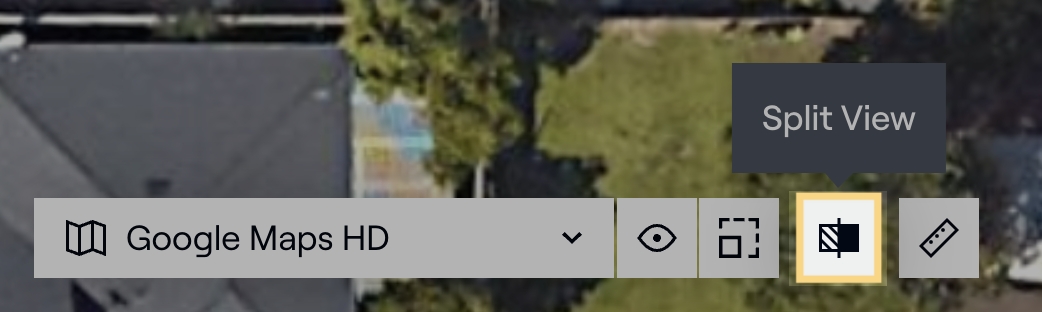

- Klicken Sie auf Geteilte Ansicht, um die Karten- oder Straßenansicht zu aktivieren, um Informationen über das Dach zu erhalten (Dachneigung, Dachprofil, Hindernisse, Verschattungsgefahren). In der Kartenansicht können Sie die schräge Ansicht drehen, um mehr vom Dachprofil zu sehen.
- Verwenden Sie zusätzliche Bildquellen (Bing, Google, Eagleview, Nearmap), wenn das Standardbild verzerrt oder unscharf ist. Sie können auch Ihr eigenes Bildmaterial hochladen.

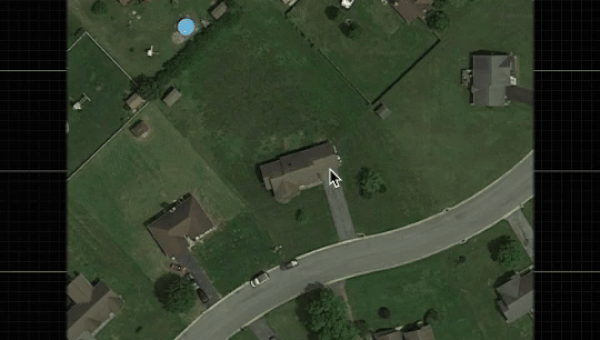

- Erweitern Sie das Satellitenbild, wenn Sie mehr von der Umgebung sehen möchten. Bewegen Sie dazu den Mauszeiger über den Rand des Satellitenbildes hinaus und klicken Sie mit der linken Maustaste, um es zu erweitern. Beachten Sie, dass dies nur für Bing- und Google-Bilder funktioniert.

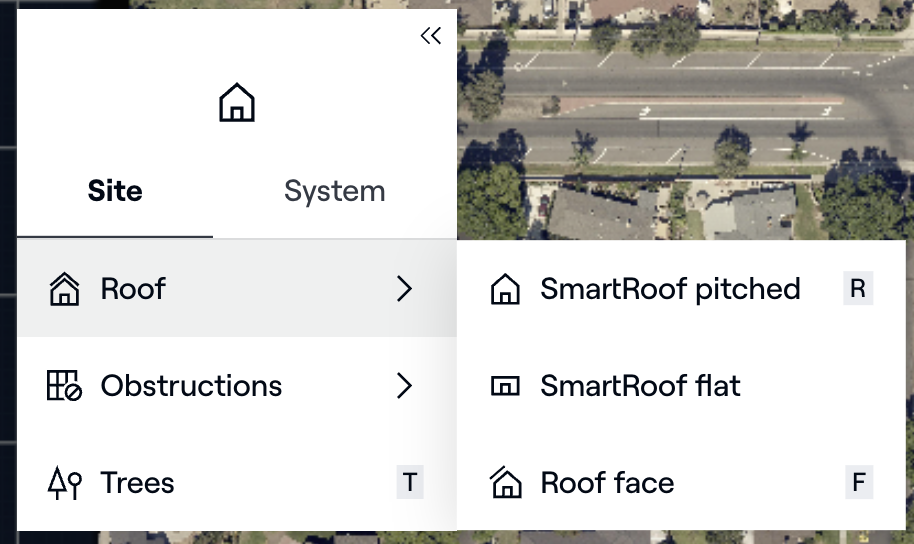

Um das SmartRoof-Tool zu aktivieren, klicken Sie im Menü Site auf SmartRoof.
Als Tastenkombination können Sie auch die Taste R auf Ihrer Tastatur drücken. Bei einem Wohnbauprojekt ist dies standardmäßig ein Pultdach und bei einem gewerblichen Projekt standardmäßig ein Flachdach.

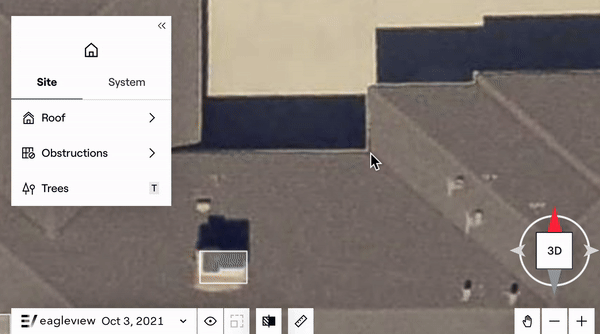

- Klicken Sie mit der linken Maustaste auf eine Ecke des Daches, um Ihren ersten Knoten zu platzieren. Wenn Sie Ihren zweiten Knotenpunkt platzieren, legen Sie Ihre Linie parallel zur Dachstruktur in den Satellitenbildern an.
- Sobald Sie Ihre ersten beiden Knoten platziert haben, folgen Sie den orangefarbenen Linien, um den 90-Grad-Fang-Effekt zu ermöglichen.
Dachmodus bearbeiten

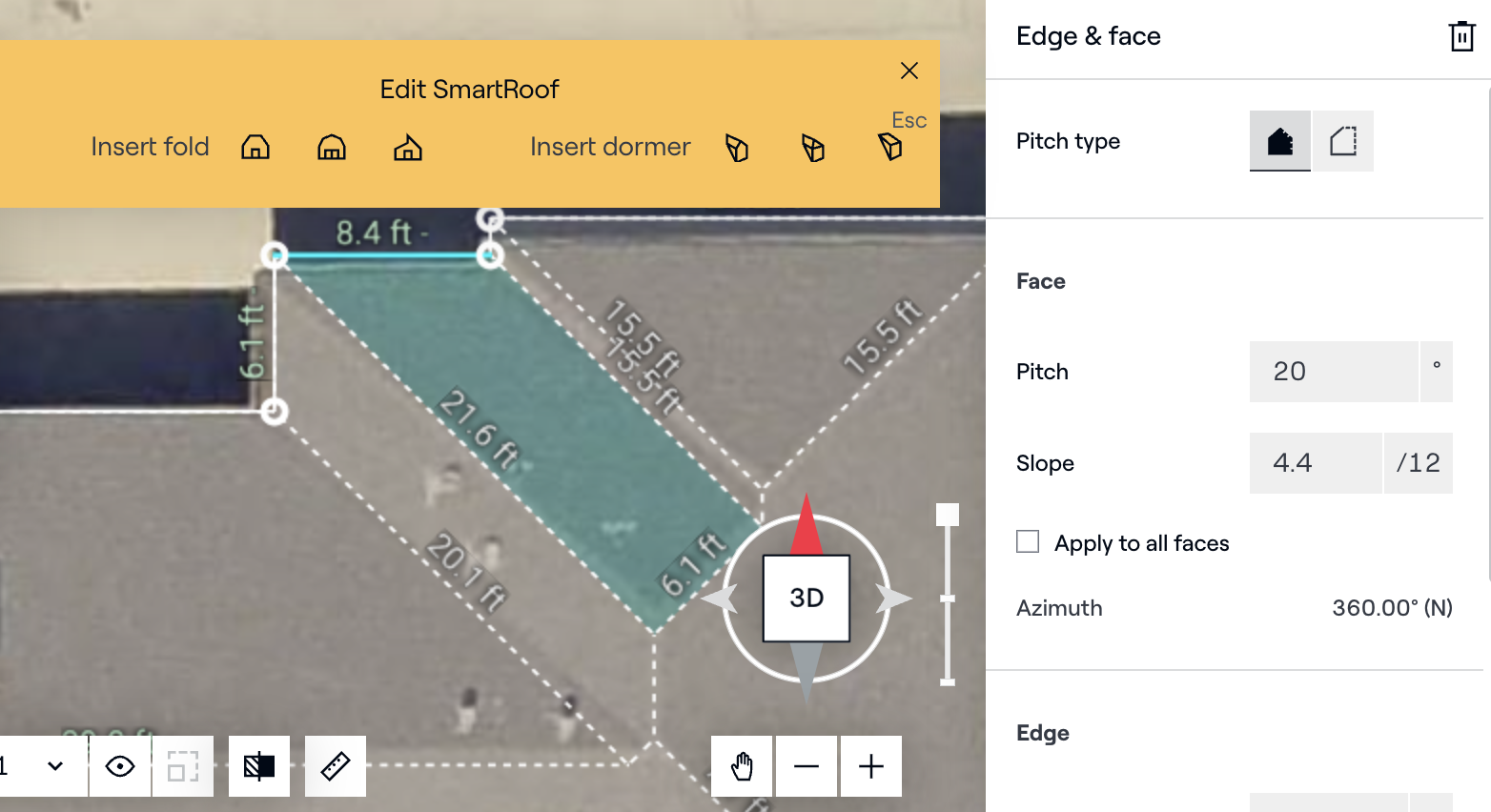

- Sobald Sie einen Umriss mit dem SmartRoof-Werkzeug gezeichnet haben, gelangen Sie automatisch in den Modus Dach bearbeiten. Im Modus Dach bearbeiten können Sie eine Dachfläche aufklappen, die Dachparameter (Neigung, Randhöhe und Dachlänge) ändern und der Struktur Falten und Dachgauben hinzufügen. Klicken Sie mit der linken Maustaste auf den Dachbereich, um das Menü EDGE & FACE auf der rechten Seite zu öffnen.
Pitching/Unpitching Dächer
-
Klicken Sie im Modus Dach bearbeiten mit der linken Maustaste auf den Dachabschnitt, den Sie abkoppeln möchten. Klicken Sie dann im Menü EDGE & FACE auf der rechten Seite auf die Schaltfläche unpitch (alternativ können Sie auch die Entf-Taste oder die Rücktaste auf Ihrer Tastatur drücken, sobald Sie den Dachabschnitt ausgewählt haben).
Interne Linien ändern
-
Wenn Sie die Struktur skizziert haben und die internen Linien nicht mit den Satellitenbildern übereinstimmen, haben Sie drei Möglichkeiten, die internen Linien zu ändern:

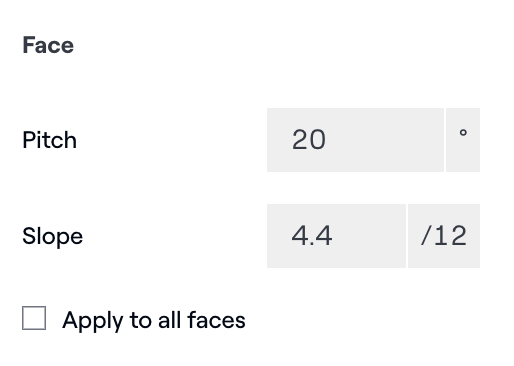

- Ändern der Neigung - Machen Sie sich zunächst mit dem Standort vertraut, indem Sie sich die Kartenansicht und die Straßenansicht oder das LIDAR ansehen, um die Dachneigung zu bestimmen. Der Abstand kann in den Eigenschaften von Edge & Face auf der rechten Seite angepasst werden.
-
Ändern der Randhöhe - Ähnlich wie bei der Änderung der Neigung verwenden Sie zunächst zusätzliche Bilder, um die Traufhöhen zu bestimmen. Sie können dann den Wert für die Höhe der Kante (Traufe) im Menü Kante und Fläche anpassen.

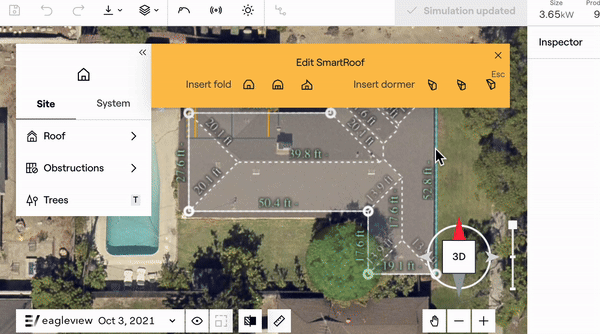

- Interne Linien verschieben - Halten Sie die linke Maustaste gedrückt und ziehen Sie die äußeren Linien, um die inneren Linien an die Satellitenbilder anzupassen. Wenn Sie die internen Linien selbst ziehen, ändert sich die Höhe der Kante, seien Sie also vorsichtig.
Achten Sie auf verdrehte oder verzerrte Bilder. Verwenden Sie immer zusätzliche Bildquellen wie die Kartenansicht und die Straßenansicht, um sicherzustellen, dass Sie Ihr Modell korrekt zeichnen.
Gauben

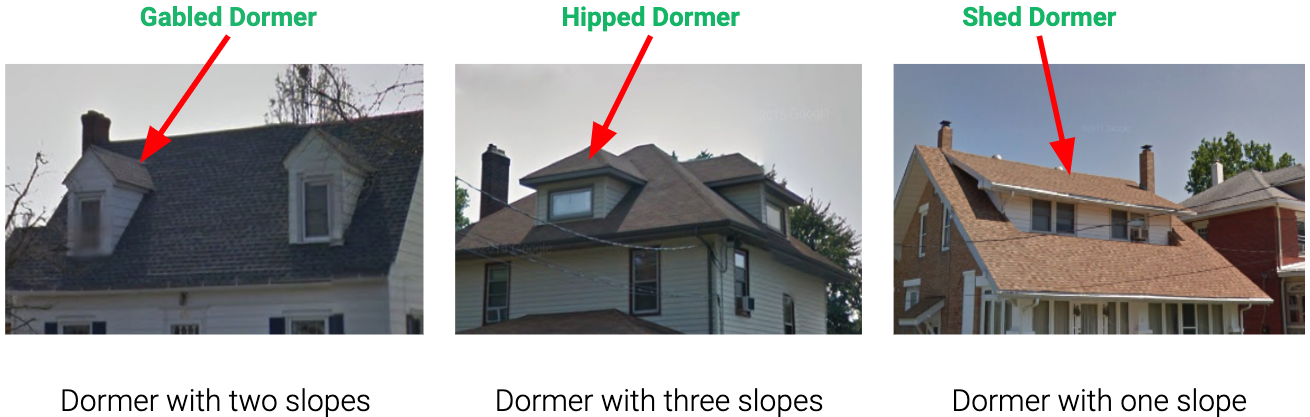

- Im Modus Dach bearbeiten können Sie aus dem grünen Banner wählen, um eine Gaube in Ihre Struktur einzufügen. In Aurora werden Dachgauben nach der Anzahl der Neigungen klassifiziert:

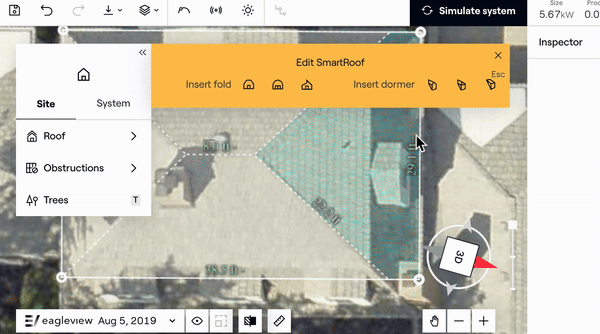

- Klicken Sie mit der linken Maustaste, um die Gaube auszuwählen, und bewegen Sie den Mauszeiger über Ihre Struktur. Die Gaube passt sich automatisch dem Azimut oder der Richtung der Dachneigung an. Klicken Sie mit der linken Maustaste, um die Gaube am Schnittpunkt zwischen dem First der Gaube und der Dachneigung zu platzieren. Klicken Sie mit der linken Maustaste und ziehen Sie die äußeren Knoten der Gaube, um die Größe zu ändern.

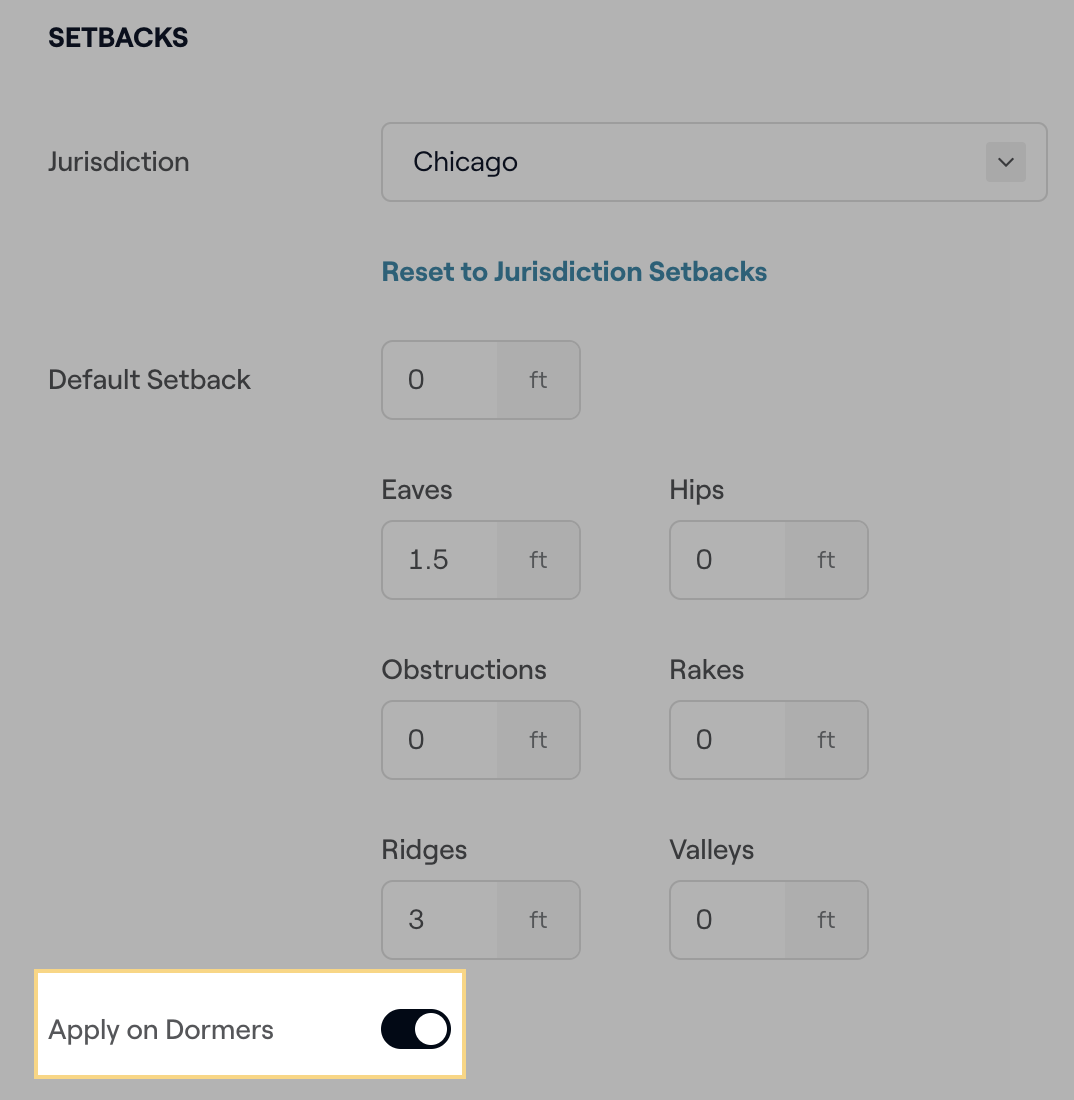

- Mit dem SmartRoof-Tool gezeichnete Dachgauben zeigen standardmäßig keine Rücksprünge an. Sie können die Rückschläge anzeigen, indem Sie auf das Zahnradsymbol "Einstellungen" oben rechts und dann auf den Schalter "Auf Gauben anwenden" klicken.

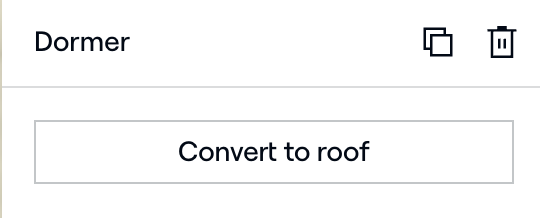

- Umwandlung einer Gaube in ein Dach - Wenn Sie der Gaube Module hinzufügen oder weitere Anpassungen an der Höhe und Neigung vornehmen möchten, empfehlen wir Ihnen, im Menü Gaube auf der rechten Seite auf die Schaltfläche In Dach umwandeln zu klicken. Durch die Umwandlung der Gaube in ein Dach wird die Gaube zu einem eigenständigen Bauwerk und Rücksprünge werden automatisch angezeigt.
Faltet

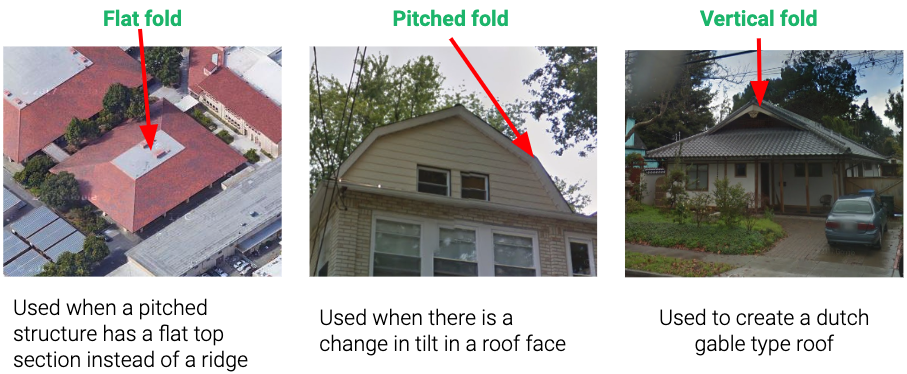

Ähnlich wie bei Dachgauben können Sie im Modus Dach bearbeiten Ihrer Struktur Falten hinzufügen. Aurora bietet Ihnen die Möglichkeit, drei verschiedene Arten von Falten hinzuzufügen:

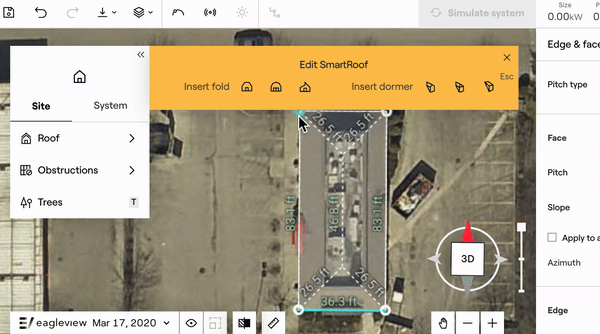

- Klicken Sie mit der linken Maustaste auf die Art der Falte, die Sie einfügen möchten. Bewegen Sie den Mauszeiger auf das Dach und klicken Sie mit der linken Maustaste, um es zu platzieren.
Weitere Tipps zum SmartRoof-Tool erhalten Sie, wenn Sie sich für die Aurora Academy-Kurse anmelden.
