Schaltplan-Editor ermöglicht Ihnen, automatisch einen Schaltplan für ein Design zu generieren und diesen anschließend zu bearbeiten, zu verbinden und zusätzliche Komponenten hinzuzufügen..
Hinweis: Der Schaltplan-Editor ist nur in Europa verfügbar..
In diesem Artikel behandeln wir:
Zugriff auf Schaltpläne
Nachdem Sie Ihr PV-System im Designmodus entworfen haben, klicken Sie auf das Schaltplan-Symbol im oberen Navigationsmenü.
Dadurch wird automatisch ein Schaltplan generiert, der die Module, Wechselrichter und andere Komponenten enthält, die auf der Seite „Anlagendesign“ hinzugefügt wurden.
Hinzufügen und Bearbeiten von Komponenten
Aurora ermöglicht es Ihnen, Komponenten zum Schaltplan hinzuzufügen, zu bearbeiten und zu verbinden, die beim Entwurf des Systems nicht hinzugefügt wurden. Diese Komponenten und ihre Beschreibungen werden in der Tabelle „Geräteliste“ angezeigt, wenn Sie den finalen Schaltplan in der Vorschau betrachten oder herunterladen.
Hinweis: Einige Komponenten können nur auf der Seite „Anlagendesign“ hinzugefügt werden. Diese werden automatisch generiert und sind im Schaltplan bearbeitbar, können jedoch nicht direkt im Schaltplan-Editor hinzugefügt werden:
- Module
- Wechselrichter
- Combiner
- Verteilerkasten
- Zähler-Hauptleitung
- Trennschalter für den Hauptdienst

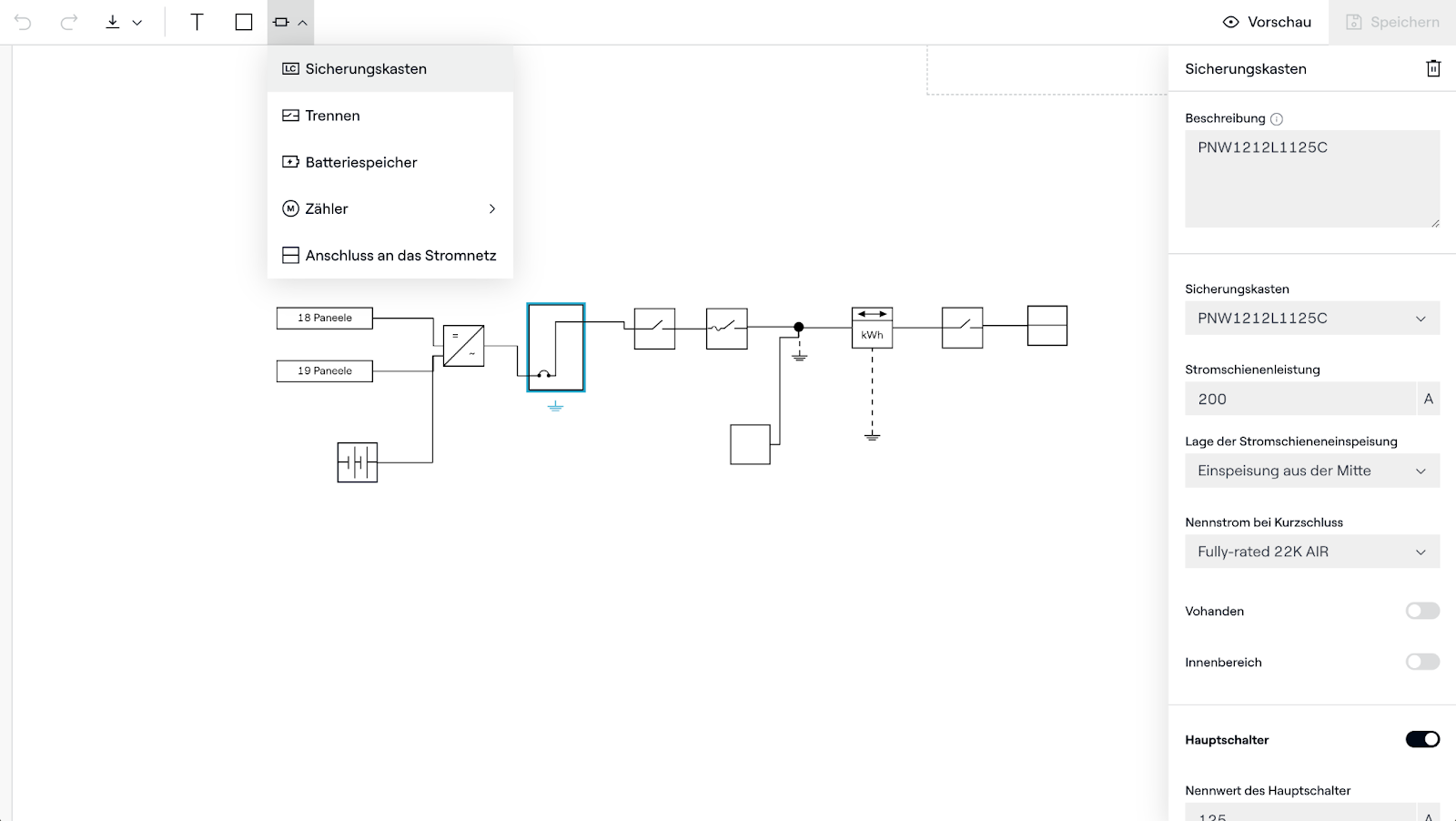

Sicherungskasten
Der Sicherungskasten ist das zentrale Zentrum des elektrischen Systems eines Hauses. Hier wird der Strom, entweder vom Versorgungsnetz oder vom Solar-PV-System, auf die verschiedenen Stromkreise verteilt, die das Haus mit Energie versorgen..
| Felder | Beschreibung | Bearbeitbare Optionen |
| Stromschienenleistung | Maximaler Dauerstrom, den die internen Leiterschienen im Sicherungskasten sicher führen können, ohne zu überhitzen. | 100A - 400A |
| Lage der Stromschieneneinspeisung | Hier wird die Energie in die Hauptsammelschiene im Sicherungskasten eingespeist. Dies bestimmt, welches Ende der Sammelschiene zuerst mit Strom versorgt wird. |
|
| Nennstrom bei Kurzschluss | Maximaler Strom, den der Sicherungskasten bei einem Kurzschluss sicher verkraften kann, ohne dauerhafte Schäden zu erleiden. |
|
| Vohanden | Gibt an, ob der Sicherungskasten am Standort bereits vorhanden ist oder nicht. | Ein- oder ausschalten |
| Innenbereich | Gibt an, ob sich der Sicherungskasten im Innenbereich befindet oder nicht. | Ein- oder ausschalten |
| Hauptschalter | Gibt an, ob sich der Hauptschutzschalter im Sicherungskasten befindet oder nicht. | Ein- oder ausschalten |
| Nennwert des Hauptschalter | Der Dauerstrom, den der Hauptschutzschalter ohne Auslösen führen kann. | 100A - 225A |
| Ampere-Schaltvermögen (AIC) | Der maximale Kurzschlussstrom, den ein Leitungsschutzschalter (einschließlich des Hauptschutzschalters) sicher unterbrechen kann, ohne beschädigt zu werden. |
|

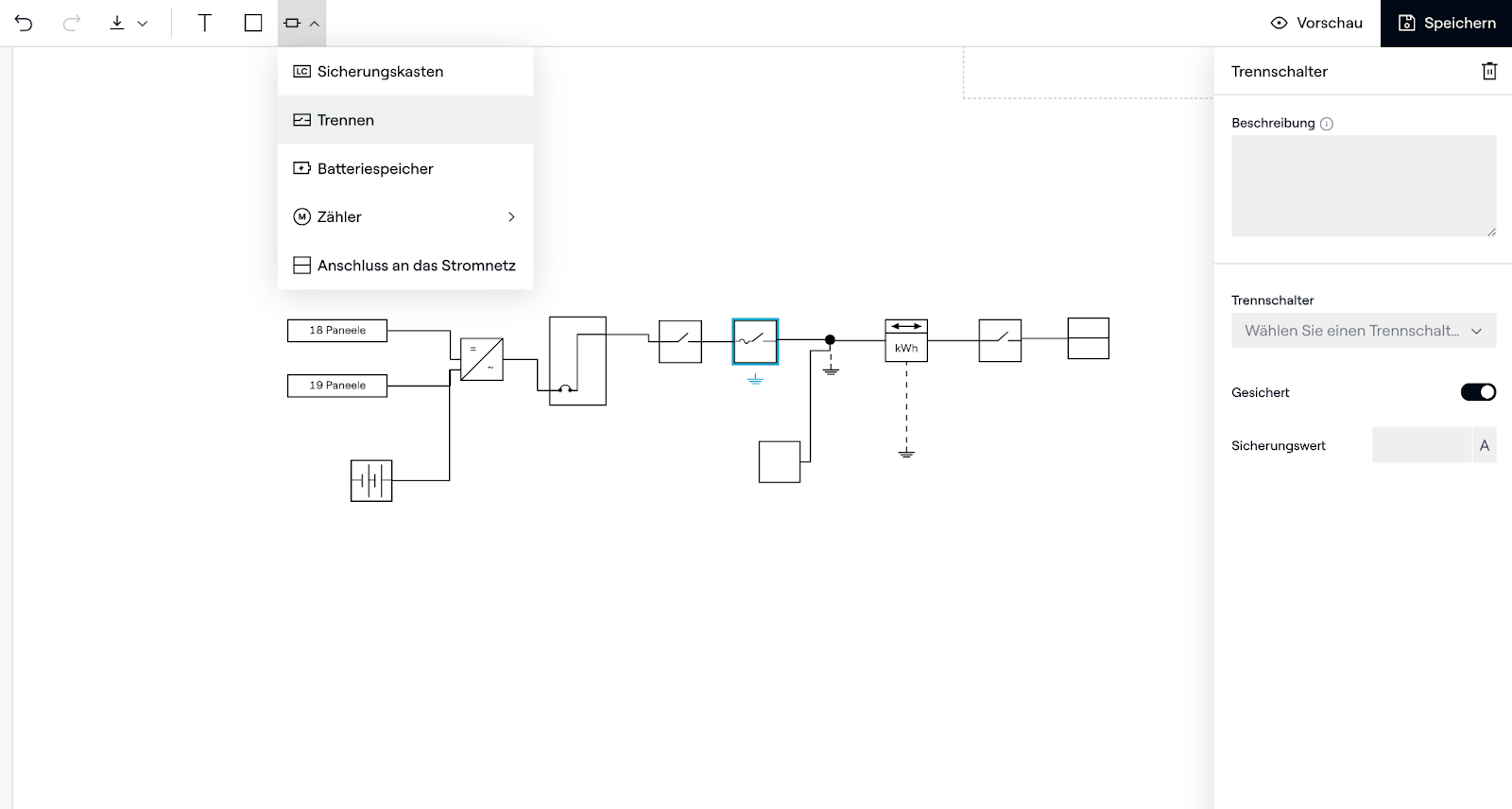

Trennen
Ein Trennschalter ist eine Sicherheitsvorrichtung, die dazu dient, einen elektrischen Stromkreis oder ein Gerät vollständig von seiner Stromquelle zu isolieren. Er befindet sich typischerweise zwischen dem Solarwechselrichter und dem Versorgungszähler oder dem Hauptverteiler.
- Gesichert: Enthält Sicherungen im selben Gehäuse und bietet somit zusätzlich zur Trennfunktion einen Überstromschutz.
- Nicht Gesichert: Isoliert nur die Stromversorgung und verlässt sich für den Überstromschutz auf vorgeschaltete Schutzschalter oder Sicherungen.
| Felder | Description | Editable Options |
| Gesichert | Gibt an, ob der Trennschalter mit Sicherungen ausgestattet ist oder nicht. | Ein- oder ausschalten |
| Sicherungswert | Der Strom, den die Sicherung dauerhaft führen kann. | Geben Sie eine Zahl in Ampere ein (A) |

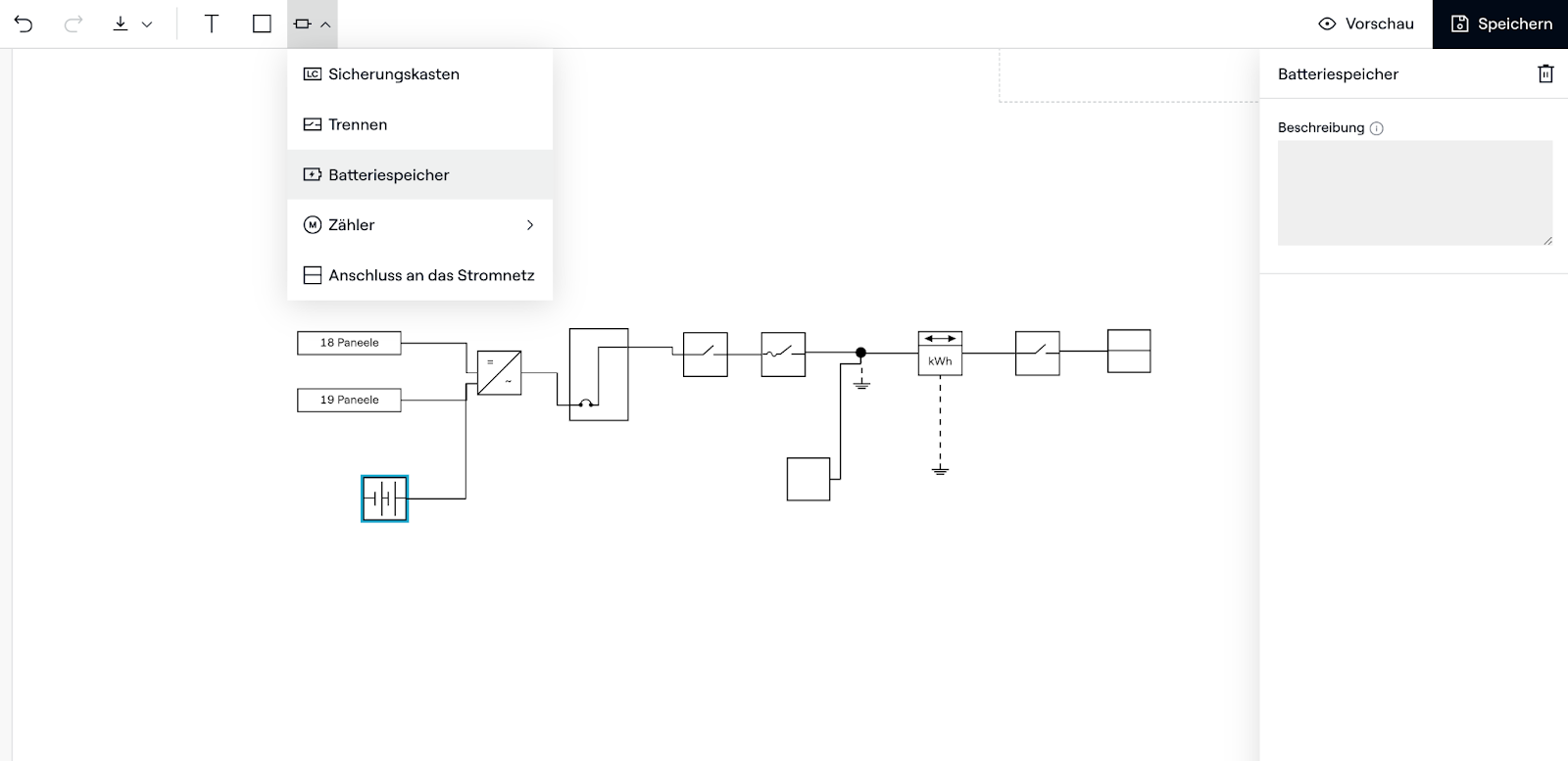

Batteriespeicher
Fügen Sie eine Batterie hinzu und verbinden Sie sie mit anderen Komponenten. Geben Sie den Namen der Batterie in die Beschreibung ein.

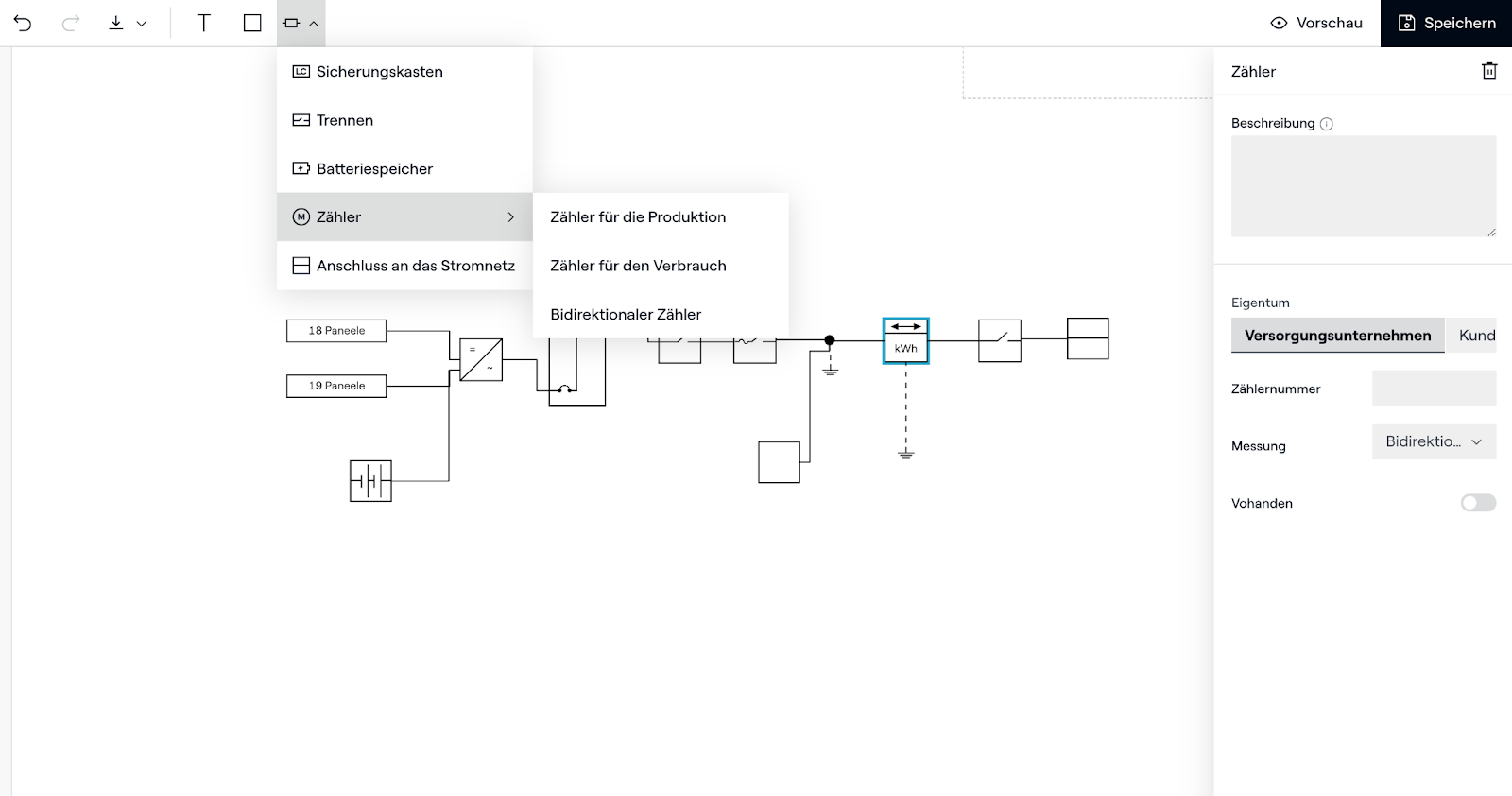

Zähler
Ein Zähler ist ein Gerät, das die Menge an verbrauchtem oder erzeugtem Strom über einen bestimmten Zeitraum misst. Es gibt drei Arten von Zählern:
- Produktion: Ein Zähler, der nur die insgesamt vom Solar-PV-System erzeugte Strommenge misst. Er befindet sich typischerweise auf der Wechselstromseite Ihres Solarwechselrichters, bevor der Strom in den Hauptverteiler des Hauses oder ins Netz eingespeist wird.
- Verbrauch: Ein Zähler, der die insgesamt vom Haushalt verbrauchte Strommenge misst, typischerweise am Haupteinspeisepunkt des Hauses installiert.
- Bidirektional: Ein Zähler, der den Stromfluss in beide Richtungen misst – sowohl den vom Netz bezogenen als auch den ins Netz eingespeisten Strom. Er befindet sich an dem Punkt, an dem das Haus mit dem Stromnetz verbunden ist.
| Felder | Description | Editable Options |
| Eigentum | Gibt an, wer Eigentümer des Zählers ist. |
|
| Zählernummer | Gibt die Zählernummer an. | Geben Sie eine Zahl ein. |
| Messung | Gibt den Stromfluss an, den der Zähler misst. |
|
| Vohanden | Gibt an, ob der Zähler am Standort bereits vorhanden ist oder nicht. | Ein- oder ausschalten |
Anschluss an das Stromnetz
Der Anschluss an das Stromnetz ist der Punkt, an dem das Haus mit dem Versorgungsnetz verbunden ist.

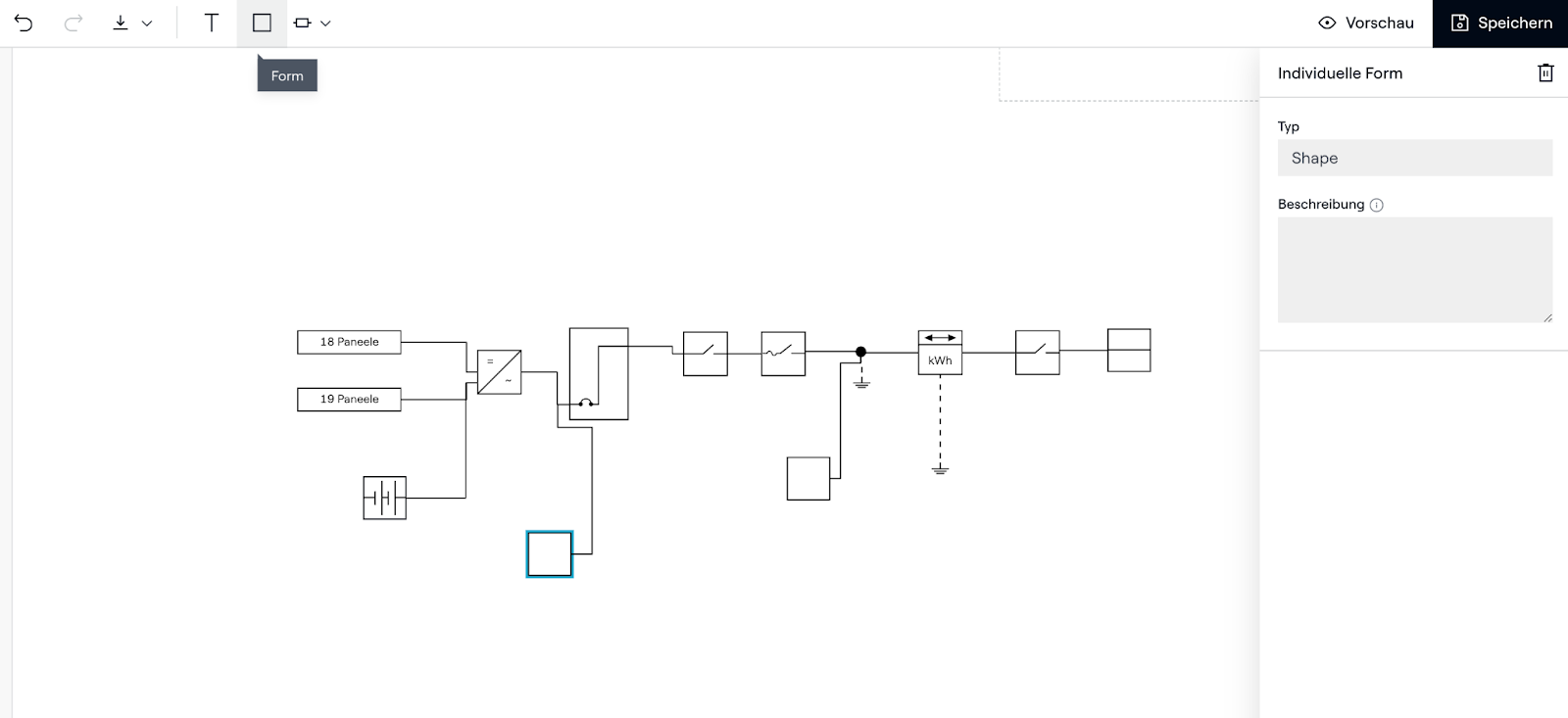

Weitere Komponenten (Formen)
Fügen Sie benutzerdefinierte Formen hinzu, um Nicht-CAD-Komponenten wie Wärmepumpen, E-Ladestationen usw. darzustellen.
Klicken Sie auf das Symbol „Formen“ und ziehen Sie die gewünschte Form in Ihren Schaltplan, anschließend verbinden Sie sie bei Bedarf mit anderen Komponenten.

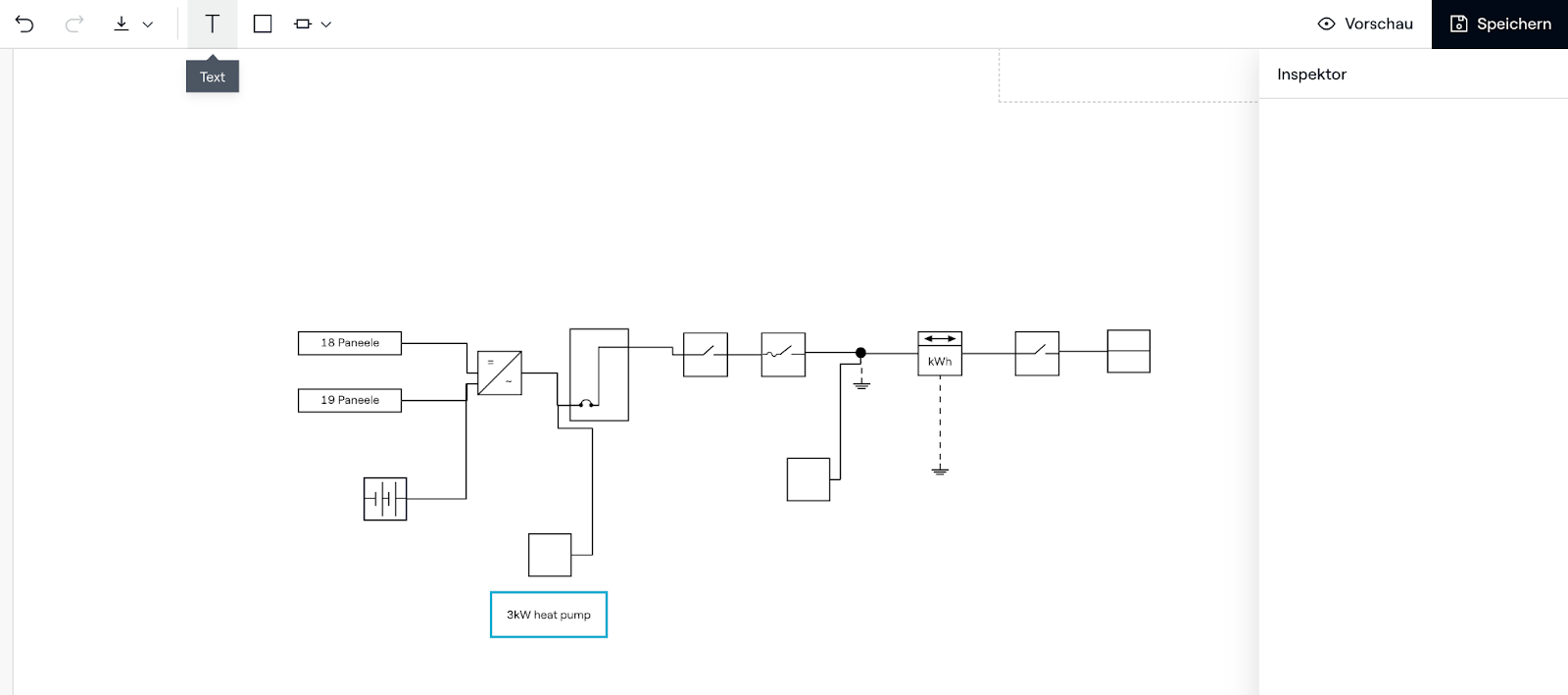

Text
Fügen Sie Text hinzu, um bei Bedarf ergänzende Informationen bereitzustellen.
Klicken Sie auf das Textsymbol und ziehen Sie es in Ihren Schaltplan, dann geben Sie den Text ein.
Verkabelung
Klicken Sie auf eine Komponente und fügen Sie eine Leitung hinzu, um sie mit anderen Komponenten zu verbinden.
Details zur Verkabelung
Klicken Sie auf eine Leitung, um den Leitungstyp und die Größe festzulegen. Diese Informationen werden in der Tabelle „Leiter-/Kabelplan“ im finalen Schaltplan angezeigt.
| Felder | Description | Editable Options |
| Typ | Specifies the type of wire being used in the connection. |
|
| Größe | Specifies the size of wire being used in the connection. |
|

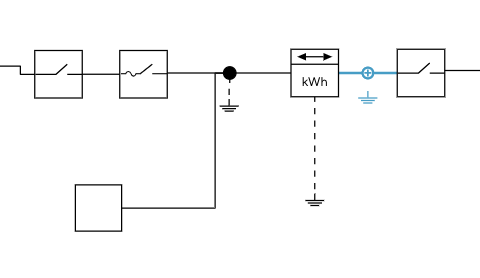

Erdungsleitungen
Klicken Sie auf eine Komponente und wählen Sie das Erdungssymbol, um eine Erdungsleitung hinzuzufügen.
Sie können auch eine beliebige Leitung auswählen und auf das Erdungssymbol in der Mitte klicken, um einen Erdungspunkt hinzuzufügen.

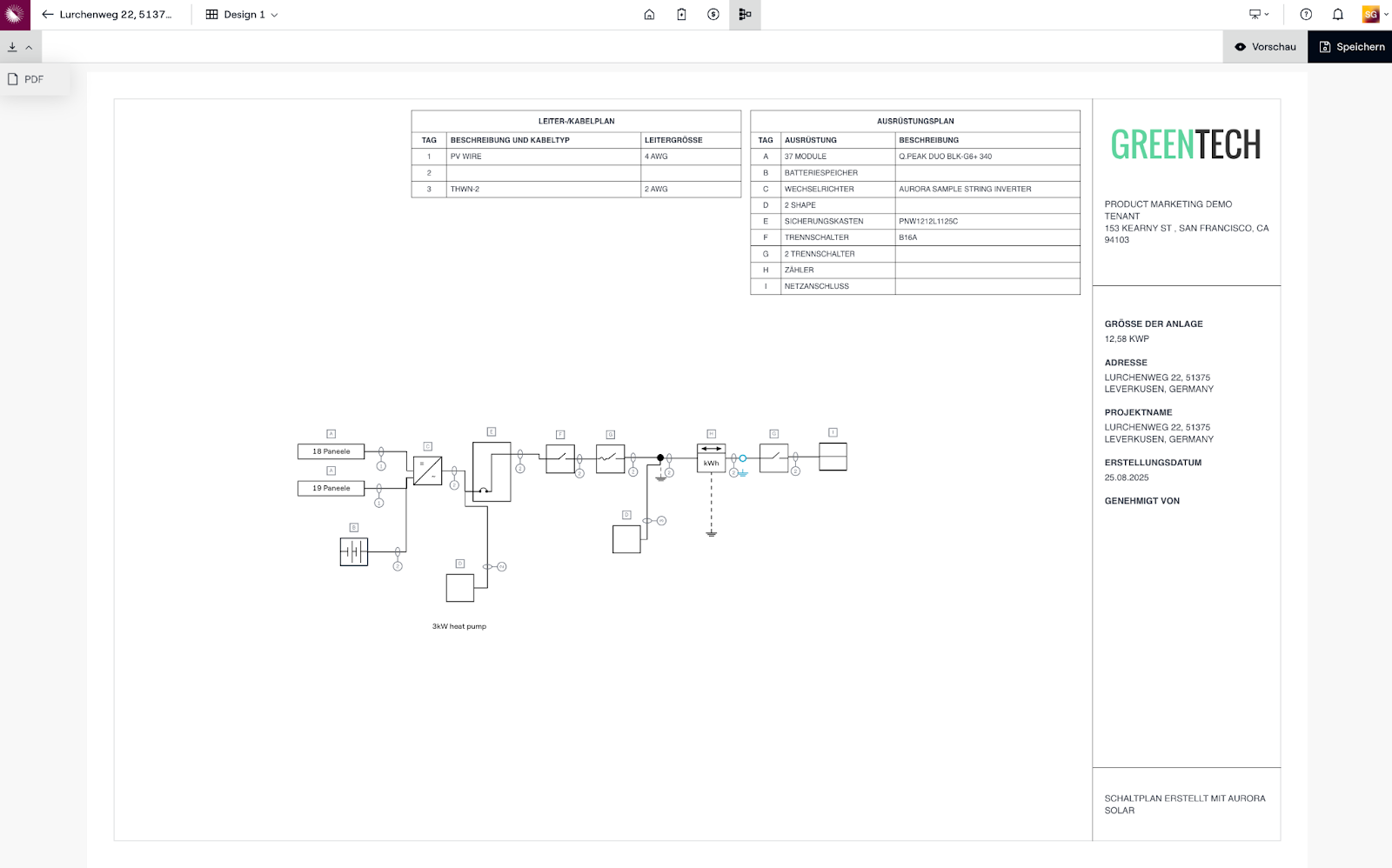

Vorschau und Download
Wenn Sie die Bearbeitung des Schaltplans abgeschlossen haben, klicken Sie auf „Vorschau“.
Dies beinhaltet nummerierte Markierungen für alle Leitungen und buchstabierte Markierungen für alle Komponenten, um die Einhaltung der Vorschriften sicherzustellen, sowie eine Aufschlüsselung der Leiter-/Kableplan und der Ausrüstungsplan. Außerdem werden Ihr Firmenlogo, Kundeninformationen und Systemdetails enthalten sein.
Klicken Sie auf „Download“ > „PDF“, um den Schaltplan auf Ihr Gerät zu exportieren.
FAQ
Kann ich eine Schaltplan-Konfiguration für ein anderes Projekt wiederverwenden?
Dies ist derzeit nicht möglich. Wir erwägen, in einem zukünftigen Update Vorlagen bereitzustellen.
Können Batterien in CAD hinzugefügt werden?
Derzeit nicht möglich. Batterien müssen im Schaltplan-Editor hinzugefügt und verbunden werden..
Kann ich die Leiter-/Rohrleitungsübersicht entfernen, wenn ich keine Verkabelung angebe?
Diese Tabelle wird automatisch ausgefüllt, wenn Leitungsarten und -größen eingegeben werden, bleibt jedoch leer, wenn keine Angaben gemacht wurden. Sie kann derzeit nicht entfernt werden.
